Forum: Mikrocontroller und Digitale Elektronik Stamp ARM modul


Autor: Francesco Na (franceso-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Biete Sammelbestellung von ARM LPC2101/2/3/4/6 in dip24 (stamp, 16 I/O)
mit rs232, spi, i2c, sowie 7x ADC und 1x Interrupt an.
Weiters sind die Jtag leitungen an ein 8poligen Stecker vorhanden,
welche
ev. auch sonst genützt werden können. Auch kann ein ATMEL Dataflash
sowie ein I2C eeprom bestückt werden, bzw RS485 anstatt RS232.
Die Sammelbestellung beinhaltet die Platinen, die Komponenten
(ohne rs485, dataflash, i2c eeprom, da auf Unterseite gelötet), sowie
Bestückung (da Schablone vorhanden) von SMD Bauteilen. Weiters sind
auch zwei Statusleds vorhanden. RTC quarz sowie Baterie kann auch
nachbestückt werden.

Verbunden sind: P0.2-P0.12 sowie P.22-P0.25 und P0.16

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nett, was soll es denn kosten?

Grösse ist DIP24?

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Herzlichen Glückwunsch für's auffinden des wohl ersten LPC2104/5/6 mit
ADC-Kanälen.

LPC2101/2/3 = neuer Chip mit bis 32K Flash 8K RAM
LPC2104/5/6 = erster LPC2000 mit bis zu 128K Flash 64K RAM.

Interesse besteht, wenn LPC2103. Aber bischen mehr Information wäre
hilfreich, wie Preis und Schaltbild / Layout.

Autor: Francesco Na (franceso-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der LPC4/6 hat natürlich keinen ADC, dafür mehr Speicher. Da alle
Pinkompatibel sind, sind demnach alle bestückbar, wie auch einige
andere ARM, z.B. der 2114 oder ev. andere.

Hier ein Link, wobei die Sammelbestellung nicht für diesen ist.
http://www.coridiumcorp.com/ARMexpress.pdf

Verbunden sind
P0.2-P0.12 sowie P.22-P0.25 und P0.16 oder alternativ P.0.26

Preis, Digikey Preise für Komponenten + 4Layer Board + Speditionsspesen
/
besteller, denke ein modul mit 2103 dürfte ca 8Euro kommen.

Autor: Francesco Na (franceso-)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

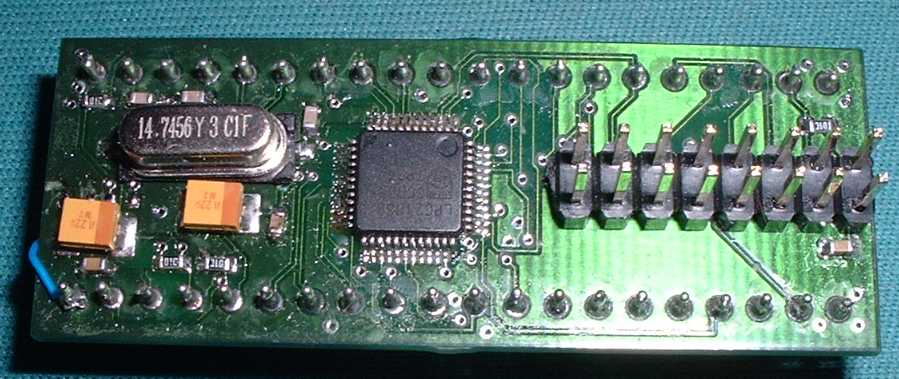

Wer an ein schlichtes 40pin modul wie das M416 interresse hat,
welches von der LPC2000 group kommt, auch das kann in der
Sammelbestellung
gemacht werden.

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na ja, das hört sich doch ganz gut an. Die Grösse gefällt mir (baue mir
gerade auch zwei Header Boards für AT90USB und FX2 mit ca 3x3cm).

Für den Preis nehme ich mal drei Stück (24€).

Geld wohl am besten Vorabüberweisung. Hast Du ne Email-Adresse zum
Austausch der Daten?

Vielleicht noch ein paar technische Fragen:
Welches package für den I2C EEPROM und fürs Dataflash?
Gibts irgendwo eine Schematic? Am besten auch ein Layout, damit man
weiss, was wo ist?

Grüsse

Michael

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, ich mein das kleine Board!

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Francesco Na wrote:

> Der LPC4/6 hat natürlich keinen ADC, dafür mehr Speicher. Da alle
> Pinkompatibel sind, sind demnach alle bestückbar, wie auch einige
> andere ARM, z.B. der 2114 oder ev. andere.

Die 2101-6 haben 48 Pins, der 2114 hat 64. Mag gehen, aber bildlich
sehen würde ich das vorher schon gerne.

Autor: Francesco Na (franceso-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Vielleicht noch ein paar technische Fragen:
> Welches package für den I2C EEPROM und fürs Dataflash?
SO8

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sind da auch Spannungsregler verbaut ?
Zumindest der 1,8V Regler wäre schon schön.

Autor: Francesco Na (franceso-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, die 3.3V sind auch extern verfügbar, es sind 16V Kondensatoren
drauf. 3x led , zwei davon steuerbar,
Pin 0.14 ist am ATN Pin verfügbar über ein 1Kohm Wiederstand.

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwas neues? Wie geht's weiter?

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht so aus, als ob das Thema wohl gestorben ist.

Wenn ich mal etwas Zeit habe, verbaue ich mal die Sam7S die ich hier
noch rumliegen habe...
