Forum: HF, Funk und Felder Drahtloses Messen Resonanzfrequenz mittels Netzwerkanalysator


Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, mit dem Netzwerkanalysator würde ich gerne die Resonanzfrequenz
eines 1-Bit Transponders (bzw. Resonanzsensors) drahtlos in einem
Messaufbau bestimmen.

In Vergleich mit RFID Handbook S.109 (und einigen Papers zu wireless
resonant sensors) kann ich dafür einen Netzwerkanalysator nutzen.

Der Aufbau müsste ja prinzipiell in der Art funktionieren, dass ich
an Port 1) Den 1. Anschluss der Koppelspule lege (bei dieser achte ich
darauf, dass ihre Resonanzfrequenz möglichst hoch über der des Sensors
liegt), den zweiten Anschluss gegen lege ich gegen eine großflächige
Masse (ein Stück leitfähiges Material z.B. Alu)

An Port 2) Hierbei verbinde ich nur die großflächige Masse und schließe
sonst nichts an. Oder muss ich hier noch den Sensor anschließen, was ich
ja eigentlich nicht will.

Wäre dies so korrekt oder gibt es gewisse Fallstricke zu beachten (z.B.
in der Abmessung der Koppelspule, ich wollte diese vielleicht mit einem
Durchmesser von 5cm Wickeln und mit 2..4 Windungen ausstatten?)

Müsste ich den Netzwerkanalysator vorher noch kalibrieren?

Autor: Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Müsste ich den Netzwerkanalysator vorher noch kalibrieren?





Emma, meine Tropfen....

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also es geht um einen Netzwerkanalysator zur Messung von S-Parametern?
Der hat 50 Ohm an allen Ports. Für das RFID wäre das im Prinzip entweder
eine Relfexionsmessung - nur ein Port nötig, oder eine Durchgangsmessung
(wie hier beschrieben).

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigentlich will ich die Resonanzfrequenz eines induktiv gekoppelten
Schwingkreises bestimmen. Dies soll mit einem Netzwerkanalysator möglich
sein (wie in RFID Handbuch).

Ich will also Messen entweder:
Realteil R von $Z_1$ in Abhängigkeit der Frequenz > Resonanzfrequenz bei
Maximum

oder:

Messung des Betrags der transformierten Transponderimpedanz (Elminierung
des Einflusses der Messpule (R1, L1) durch Kompensationsmessung (Short
Korrektur). Mittelpunkt der durchlaufenen Ortskurve befindet sich auf
der Re Achse. Maximum des Betrages der Transponderimpedanz entspricht
Resonanzfrequenz.

Einmal für den Fall keiner Kopplung (d.h. Resonanzschwingkreis nicht in
der Nähe der angeschlossenen Antennenspule) und einmal für den Fall
loser Kopplung. Transponder befindet sich in der Nähe der Senderspule.

Jetzt frage ich mich wie am besten Anschließen und ob bei elektrisch
kurzen Leitungen (ich will die Sendespule so nah wie möglich an den
Anschlüssen anschließen) eine Kalibrierung notwendig ist.

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich will den Verlauf von Realteil und Imaginärteil der Sendespule
anzeigen lassen, wie muss ich diese also an den Netzwerkanalysator
anschließen?

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe hier ein "RFID-Handbuch" ISBN 3446193766 , Hanser-Verlag 1998,
Autor Klaus Finkenzeller. Vermutlich gibt es inzwischen eine neue
Auflage, auf meiner Seite 109 steht nichts von Netwerkanalysatoren.

Um welchen Frequenzbereich gehts denn?
Die Impedanzmessung mit einem Netzwerkanalysator macht man mit nur einem
Port und betrachtet das Smith-Diagramm zu S11, oder läßt es sich gleich
in Real- und Imaginärteil umrechnen, je nach Gerät.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

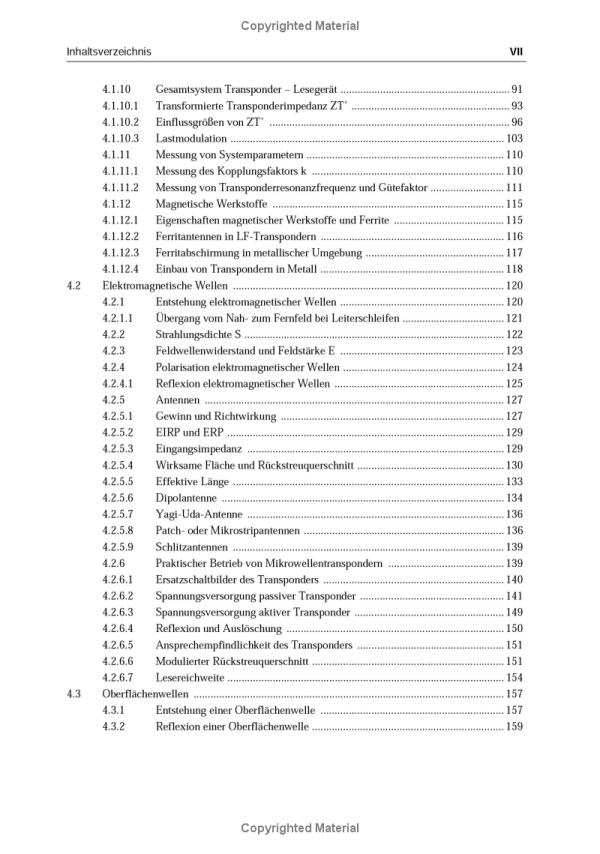

Bei Amazon darf man das Inhaltsverzeichnis einsehen, das hier wäre um
die Seite 109 herum.
Im Vergleich mit meiner Ausgabe scheint das Kapitel stark erweitert zu
sein, diese Überschriften sind bei mir etwa auf Seite 70, und kein
Analysator genannt.

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es handelt sich um die letzte (ich glaube 2006) bzw. vorletzte Ausgabe
(2002), in diesen gibt es ein Kapitel zur Messung der Resonanzfrequenz.
Der Frequenzbereich bei dem es bei mir geht, ist leicht unterschiedlich
zu den RFIDs (13,56MHz), er liegt im Bereich 11MHz +/-1 1MHz.

Also, wenn ich es richtig verstanden habe würde ich die Spulenantenne
(bei mir im einfachsten Fall die Kreisspule Radius z.B. 5cm) nur an Port
1 (RF out) anschließen (z.B. ein kurzes Koaxialkabel (5cm) mit BNC
Stecker, einen Spulenanschluss an die innere Ader, einen Anschluss an
den Schirm).

Der 2 Port des Analysators (RF in) bleibt offen. Dann müsste ich eine
Reflexions- oder Transmissionmessung vornehmen und mir Verlauf von
Realteil bzw. Imaginärteil anzeigen lassen können? Einmal für den Fall,
dass sich der Sensor in der Nähe befindet und einmal für den Fall das
sich der Sensor in einiger Entfernung befindet.

Wäre das so korrekt?

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich verstehe deine Frage immer noch nicht, ist das ein vektorieller oder
skalarer Netzwerkanalysator? Die Bezeichnungen "RF out" und "RF in"
klingen mehr nach reiner Transmissionsmessung, für eine
Reflektionsmessung ist noch eine Messbrücke (Richtkoppler) nötig, die
ist dann noch nicht eingebaut. Zur komplexen Impedanzmessung muß der
Analyzer vektoriell sein.

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist ein vektorieller Netzwerkanalysator. Für jeden Port (RF in, RF
out) kann man auswählen  ob entweder eine Transmissionsmessung oder eine
Reflektionsmessung durchgeführt wird.

Autor: high_speed (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wo ist jetzt das Problem?

An Tor 1 eine auf die Mittenfrequenz abgestimmte breitbandige Antenne.
(Spule, Kondensator und Widerstand)
Der Widerstand ist wichtig, damit die Güte schlechter wird, so dass die
Anordnung breitbandiger ist.

> Müsste ich den Netzwerkanalysator vorher noch kalibrieren?

Mit dieser Testanordnung wird der Netzwerkanalysator kalibriert.


Mit Annähern des Prüflings ändert sich dann der Refelektionsfaktor
(S_11).

MfG
Holger

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine breitbandige Messantenne für Kurzwelle hatte ich hier mal gezeigt:
http://www.mikrocontroller.net/attachment/24382/H_...
Beitrag "Einfache EMV-Tester"
Die sollte auch ohne Bedämpfungswiderstand für 13,56 MHz funktionieren

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehr vielen Dank, ich werde das heute bzw. morgen einmal probieren.

Ich fasse also noch einmal zusammen, ich nutze eine breitbandige Antenne
(bzw. in meinem Fall eine breitbandige Senderspule, dies erreiche ich
dadurch dass ich meine selbstgewickelte Spule mit einer zusätzlichen
Kapazität zur Abstimmung der Mittenfrequenz und einem zusätzlichen
Widerstand ausstatte um die Güte zu senken und somit die Bandbreite zu
erhöhen.

Diese Anordnung schließe ich an einen der beiden Ports an d.h. z.B. Port
1 an GND und die Signalleitung.

Den zweiten Port des Analysators lasse ich offen. Auch dessen GND wird
nicht verbunden.

Was ich dann messen kann, dass ist die Reflexion bzw. Re + Im Teil? Da
ich Port 2 offen habe, ist die Transmissions Messung ja nicht möglich.

Danach führe ich eine Kalibrierung des Analysators durch. Wie genau, da
schaue ich im Handbuch nach.

Danach bringe ich meinen Prüfling näher, und müsste eine Änderung
festellen können (nach Literatur einen Dip im Betragsverlauf der
Impedanz, bzw. einen doppelten Ausschlag im Phasenverlauf). Oder aber
ich messe den Reflexionsfaktor.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du dir von mir einen Grid-Dipper ausgeliehen hättest, wärst du
schon fertig mit der Messung. ;-)

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja Messungen damit hätte ich auch gerne durchgeführt allerding, gibt es
das hier bei uns nicht.
Weiterhin ist die Spule sehr klein (kleiner als 1 mm), ich bin mir nicht
sicher ob der Leistungsentzug ausreicht um erfolgreich zu dippen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian Sauer wrote:

> Ja Messungen damit hätte ich auch gerne durchgeführt allerding, gibt es
> das hier bei uns nicht.

Ich wohne 1 km entfernt von der Uni...

> Weiterhin ist die Spule sehr klein (kleiner als 1 mm), ich bin mir nicht
> sicher ob der Leistungsentzug ausreicht um erfolgreich zu dippen.

Müsste gehen.  Wir sprechen über 13 MHz, ja?

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na das wäre natürlich nicht verkehrt, ich bin hier im IHM (Nöthnitzer
Str.). Die Resonanzfrequnenz liegt bei ca. 11MHz. Das müsste aber
eigentlich noch gehen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
IHM?  Klingt so wie das, was zu meiner Zeit ,,Technikum
Mikroelektronik'' hieß.  Ja, da habe ich auch mal studiert. ;-)

Kannst dich gern bei mir melden.  Meine Kontaktdaten wirst du schon
finden...

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Dipmeter habe ich auch, hier gibts das Manual dazu mit Schaltplan
auf pdf-Seite 7:
http://bama.edebris.com/download/leader/ldm815/LDM%20815.pdf
ziemlich einfache Schaltung, drei Transistoren

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, aber bevor er's nachbaut, kann er sich das Teil bei mir wirklich
ausleihen.  Ist übrigens richtig historische Technik, ein echter
Grid-Dipper. Dafür strahlt er bestimmt so viel ab, dass man die
aktuelle Frequenz mit einem Stück Draht am Specci ablesen kann. :)

Autor: Kalle A. (Firma: Student) (kalle375)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch einmal vielen Dank. Ich konnte die Messung nun erst einmal mit dem
Netzwerkanalysator durchführen. Das Problem liegt in der geringen Güte
der verfügbaren Sensoren.

Der Messaufbau: Wie beschrieben, ich nutze eine Spule mit hoher
Eigenresonanz (ca. 200 MHz). Diese habe ich aus etwas dickerem Draht
gewickelt (2 oder 3 Windungen, Durchmesser 1cm). Danach dann an eine BNC
Buchse angelötet und direkt mit dem Netzwerkanalysator verbunden (Port
1). Zusätzlich habe ich mir noch eine Testspule mit geringerer
Eigenresonanz gewickelt (ca. 20 MHz). Ich führe eine Reflektionsmessung
durch. Besteht nun eine induktive Kopplung zwischen beiden Spulen (d.h.
Annäherung) so kann man vereinfacht auch von der transformierten
Sensorimpedanz ausgehen (abhängig von den Parametern R,L,C der Testspule
bzw. des Sensors, der Frequnenz und des Koppelfaktors vgl. RFID Handbuch
S. 94) - im Resonanzfall heben sich die Blindwiderstände von Sensor bzw.
Testspule auf, die transformierte Transponderimpedanz ist rein reel,
d.h. der Widerstand der Erregerspule erhöht sich entsprechend.

Wenn das der Fall ist, wird bei einer Reflektionsmessung am Port 1
weniger Leistung reflektiert, da ja Energie für den angekoppelten
Schwingkreis verloren geht.

Im Prinzip ist ja die Messung mit dem Netzwerkanalysator nichts anderes
als eine Messung mit dem Dipmeter, nur denke ich sehr viel genauer, als
man es mit einer Eigenbauvariante hinbekommt. Im Dipmeter wird ja auch
über einen bestimmten Frequenzbereich gewobbelt. Der Energieentzug
äußert sich in einem geänderten Stromfluss.

Problem: Das Problem ist nun aber, dass der Energieentzug der Sensoren
sehr gering ist, geringe Güte bzw. hohe Bandbreite (die wirksame
magnetische Fläche, d.h. von der Feldstärke durchsetzte Fläche ist sehr
klein dementsprechend auch der Energieentzug).

Ich müsste also die Messgenauigkeit erhöhen d.h. wahrscheinlich eine
Schirmung hinzunehmen (z.b. wieder einmal so einen Conrad Alu kasten)
und die Kalibrierung richtig durchführen.

Was mich einmal interessieren würde - könnte ich einen Anschluss des
Sensors auch mit GND verbinden d.h. eine gemeinsame Masse nutzen? Wäre
das möglich?

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
