Hallo Leute.

Ich wollte mal die Early-Spannung eines BC547C bestimmen. Es hieß im
Unterricht, dass diese zw. 50v-150V liegt. bei meiner Simultation kommt
ich auf schlappe -24V. Ich hab einfach die Kennlinien in den negativen
Bereich verlängert. Der Schnittpunkt liegt bei 24V. Was hab ich denn
übersehen oder falsch gemacht?

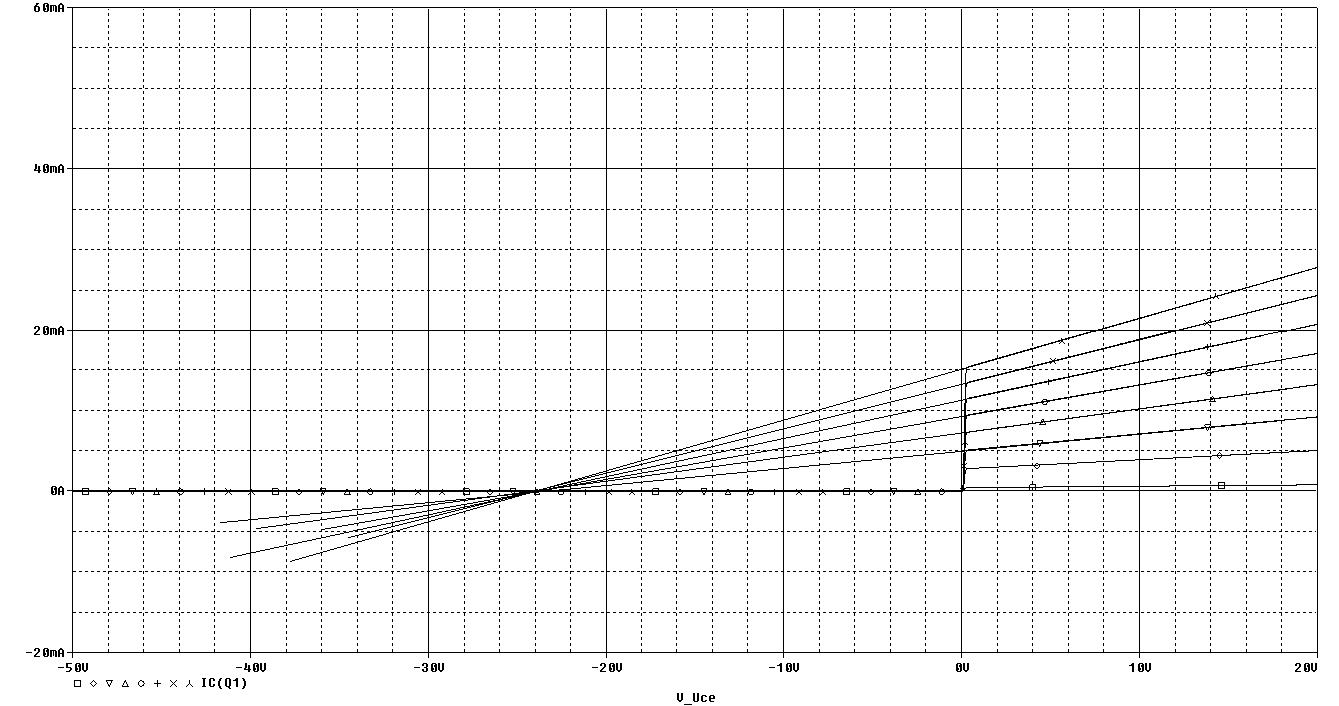

Im Anhang ist die Ausgangskennlinie.

greez

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anscheinend hab ich nichts falsch gemacht :)
Die Spannung liegt auch laut PSpice bei etwa 24V.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Early-Spannung ist im Spicemodell direkt ablesbar: VAF.
Beim BC547C von NXP beträgt sie VAF=52.64V. Da es beim BC547C aber ca.
63V sind, scheint mir das sehr stark zu schwanken.
Was steht in deinem Modell drin?

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In meinem Model (aus der EBipolar) steht die Early -Spannung mit rund
24V!

lg
