Hallo, Ich habe hier ein interessantes Stück Hardware liegen, und finde leider nicht viel im Internet über die Chips. Es ist ein BZ-Messgerät von Roche (Compact Pro). Interessant ist nicht nur das eingebaute Grafik OLED Display sondern auch die Verbauten Chips mit (so sieht es für mich aus) herausgeführten JTAG/ISP Interfaces. Dann noch eine IrDa ähnliche bidirektionale Schnittstelle. Verbaut sind zwei µC von Atmel, einmal 7S4456 58A63M 02 HM00 SW02.00 noch ein 3D-Barcode ist aufgebrannt und dann noch ein MEGA168PY. Kennt jemand zufällig die Chips? Selbst bei Atmel war nichts zu finden... Scheint meineserachtens ein Custom Chip zu sein? Die Messgeräte gibts gerade bei Roche zur Probe und zum behalten gratis. Wäre doch eine schöne Plattform zum basteln, und wie ja gesagt -das tolle Display :) Gruß tec
http://www.atmel.com/dyn/products/Product_card.asp?part_id=3303 >>7S4456 58A63M 02 HM00 SW02.00 Ist irgend ein geflashter (Software 2.0)
Dacht ich ja auch, aber das Package hat deutlich mehr Beinchen (100). Ich werd morgen mal ein Foto vom PCB posten, vllt. kann man das das besser erkennen :) Gruß tec
Wo findet man denn diese Probe? Wäre nett, wenn du uns diese Möglichkeit eröffnest ;) Grüße Alex
...bist du denn auch wirklich Diabetiker? Oder ist die Frage naiv? Ansonsten wär`s ne ziemliche Schweinerei. Klaus.
Klaus R. wrote: > ...bist du denn auch wirklich Diabetiker? Oder ist die Frage naiv? > > Ansonsten wär`s ne ziemliche Schweinerei. > > Klaus. Ja, leider schon... Wobei die Firmen sich eh nur mit den Messtreifen dumm und dämlich verdienen :D Die Messgerätehardware ist für die doch eh nur kleinkram. An mir verdienen die schon sicher ne menge Asche (indirekt, denn die Kasse zahlt das ja). Gruß tec
Das mit dem Preis der Messstreifen stimmt. Ich bin zwar kein Diabetiker, aber meines Wissen nach kosten die ca. 1€ pro Stück (!). Ihr könnt euch ja selbst ausrechnen was die Firma an einem Diabetiker im Jahr verdient, wenn er z.B. 4 Messstreifen am Tag braucht. Der Preis der Hardware ist dagegen eigentlich ein Klacks (bei Massenproduktion vielleicht 20€ oder so, schätze ich). Leicht fragwürdig finde ich es trotzdem, Gratis-Messgeräte zu "bestellen" und auszuschlachten.
Also ich hab meins über den Arzt bekommen (der bekommt Provision pro verschenktem Gerät). Mittlerweile hab ich hier so um die 16 Geräte von verschiedenen Herstellern rumfliegen. Da ich aber nur so zwei wirklich benutze, war das OLED-Disp. schon mal reizvoll... :) Gruß tec
Die Accu-Chek dinger habe ich am Mittwoch für 4,95 in der Apotheke gesehen, für 50Streifen wollen 29,- haben. Ist wie mit den Rasierer, Halter für lau und die Kohle wird mit den Klingen gemacht.
Lektrikman1001 wrote: > Die Accu-Chek dinger habe ich am Mittwoch für 4,95 in der Apotheke > gesehen, für 50Streifen wollen 29,- haben. > > Ist wie mit den Rasierer, Halter für lau und die Kohle wird mit den > Klingen gemacht. Jupp, genau so ist es :) Hat irgendwer noch ne Idee zur Hardware? Vielleicht zum Display, wär sicherlich interessant... Gruß tec
Omega G. wrote: > Wie im Kindergarten hier... > Dabei würde mich die Verwertung des Displays deutlich mehr > interessieren. > > Nein ich habe kein solches Messgerät, und die Bilder interessieren mich > nicht. Danke, dass es immerhin noch einen vernünftigen Post gibt :) Also leider hatte ich noch nicht soo viel Zeit mich mit dem Display zu beschäftigen, aber ich werd mal in der nächsten Woche mal nen Logic Analyzer zwischen klemmen, und mal sehn was der da mit dem Disp. quatscht. Das Display hat ja einen eigenen Controller. Das einzige was ich als Anhaltspunkt übers Display hab ist der Aufkleber auf dessen Rückseite: OS 102080PK 16MY0E10 H6053 60746 Gruß tec
B. Heller wrote: > Das einzige was ich als Anhaltspunkt übers Display hab ist der Aufkleber > auf dessen Rückseite: OS 102080PK 16MY0E10 > H6053 60746 Von der Bezeichnung her ist es ein Pictiva Display von Osram (102x80 px), aber mehr konnte ich zu dem Display auch noch nicht finden http://uk.farnell.com/images/en/ede/pdf/prod_sel_guide.pdf ■
Ben ■. wrote: > B. Heller wrote: > >> Das einzige was ich als Anhaltspunkt übers Display hab ist der Aufkleber >> auf dessen Rückseite: OS 102080PK 16MY0E10 >> H6053 60746 > > Von der Bezeichnung her ist es ein Pictiva Display von Osram > (102x80 px), aber mehr konnte ich zu dem Display auch noch nicht finden > > http://uk.farnell.com/images/en/ede/pdf/prod_sel_guide.pdf > > ■ Echt klasse!!! scheint zu stimmen :) Mal sehen, ob ich das Display mal angesteuert bekomme... Ich schreib wenn ich was weiteres hab. Gruß tec
@ B. Heller
> Einfach als Diabetiker Typ1 registrieren, und so 4 Messungen pro Tag als
Richtwert angeben.
Ich finde dieses Verhalten echt Scheiße!
Die Teststreifen sind mit 60 ct/Stück zwar nicht gerade superpreiswert,
aber wenn man darauf angewiesen ist. Ist eben das Geschäftsmodell der
Pharmaindustrie.
Trotzdem finde ich diese Bastlerideologie, alles zu ramschen und
auszuschlachten, was man umsonst oder preiswert bekommen kann und für
ganz andere Leute gedacht ist, zum Kotzen. Meine, meine meine... echt
widerlich.
Habt ihr wirklich kein Geld, euch so ein Display aus eigener Tasche zu
finanzieren?
...naja, der Fred-Eigner versteckt es ja immerhin unter dem Deckmantel seiner eigenen Diabetis. Bereits das ist fraglich, aber dann noch hier zum "allgeinen, anarchischen Mundraub" auf Pictiva-Displays aufzurufen...ich weiß nicht, ich weiß nicht. Aber er wird`s wohl bereits kapiert haben. Klaus.
Klaus R. wrote: > ...naja, der Fred-Eigner versteckt es ja immerhin unter dem Deckmantel > seiner eigenen Diabetis. Bereits das ist fraglich, aber dann noch hier > zum "allgeinen, anarchischen Mundraub" auf Pictiva-Displays > aufzurufen...ich weiß nicht, ich weiß nicht. Aber er wird`s wohl bereits > kapiert haben. > > Klaus. Hallo, ich möchte nochmal klarstellen, dass ich das mit den gratis Geräten wohl etwas zu voreillig gepastet habe -tut mir leid dafür! Allerdings bekommen auch nicht Diabetiker dieses Sample (gibt den Haken auch zur Auswahl). Dass ich nun nicht an dieser Krankheit leide und mir nicht täglich NovoRapid spritzen muss, mag jeder denken wie er will, ich werde hier nicht meine Atteste / Rezepte posten :-/ Zu den Geräten kann ich nur sagen, dass wenn man vom doc einfach welche zugeschoben bekommt, man aber andere Geräte nutzt auch mal eins zerlegen darf. Ist ja mein Eigentum. tec
>Dass ich nun nicht an dieser Krankheit leide und mir nicht täglich >NovoRapid spritzen muss, Gleich zum teuersten greifen? >Zu den Geräten kann ich nur sagen, dass wenn man vom doc einfach welche >zugeschoben bekommt, >man aber andere Geräte nutzt auch mal eins zerlegen darf. >Ist ja mein Eigentum. Der Arzt wird es dir wohl nicht bei Rheuma zur Verfügung stellen. MW
Bastlerideologie hin oder her... Was macht denn die Pharmaindustrie? Denen geht es um reinen Profit, nicht mehr und nicht weniger. Leider. Grünenthal zB verkaufte noch seine Contergan Rezepte, nur um Kohle zu machen. Thalidomid wird schon längst wieder produziert ( weiss bestimmt eh jeder) und in Südamerika werden wieder unzählige Kinder mit Missbildungen geboren.. Ärzte die Bayer Produkte verschreiben haben ja so ne Art Kundenkarte à la: 10 Herzpatienten -> 1 Ipod.
Michael Wilhelm wrote: >>Dass ich nun nicht an dieser Krankheit leide und mir nicht täglich >>NovoRapid spritzen muss, > > Gleich zum teuersten greifen? > >>Zu den Geräten kann ich nur sagen, dass wenn man vom doc einfach welche >>zugeschoben bekommt, >>man aber andere Geräte nutzt auch mal eins zerlegen darf. >>Ist ja mein Eigentum. > > Der Arzt wird es dir wohl nicht bei Rheuma zur Verfügung stellen. > > MW Wieder off-topic, aber da die Frage ja schon berechtigt ist, kann ich nur sagen, dass ich eine Pumpe trage, und da eben fast ausschließlich das aktuell schnellstwirksame Insulin verschrieben wird. Wobei ich auch echt hinter diesem Insulin stehen muss, da ich weis dass nicht nur mir die Einstellung/ Therapie mit diesem Insulin leichter fällt. Ein Wirkbeginn von 10 Min ist eben schon unschlagbar ;) Nu steht halt eben hinter dem Preis auch die aufwendige Entwicklung des Insulins... Immerhin hat der Staat schon eingesehen, dass besonders bei Kindern(aber auchanderen) schnellwirksame Analoga wichtig für eine gute Einstellung sind und dazu beitragen gut durchs Leben zu kommen. Gruß tec
Düsentrieb wrote: > auch bei ibaä > http://cgi.ebay.ch/TOP-OLED-DISPLAY-120X80-PLATINE-MIT-ATMEL-PROZSSOR_W0QQitemZ140251253894QQihZ004QQcategoryZ65507QQcmdZViewItem Hm, da schein ich ja nicht der einzige mit so einer Idee gewesen zu sein... Wobei ich das bei Ebay verhökern doch schon selber fragwürdig finde.
Dasd Angebot wurde gerade beendet. Hilf dir weiter dein NovoRapid ein. Auf dass es gut helfe. In deiner Lage verstehe ich erst recht nicht, wie jemand imstande ist, lebensnotwendige Gerätschaften zerlegen zu können (auch wenn er sie doppelt und dreifach besitzt). Übrigens, wenn du deine Ersatzpumpe zerlegst, findest du dadrin gleich zwei über MISO/MOSI gekoppelte Controller, die sich gegenseitig reservieren. Vielleicht kannst du die dann in einem aktuellen Bastelprojekt verwenden.
Diabetiker Typ II wrote: > Dasd Angebot wurde gerade beendet. > > Hilf dir weiter dein NovoRapid ein. Auf dass es gut helfe. > > In deiner Lage verstehe ich erst recht nicht, wie jemand imstande ist, > lebensnotwendige Gerätschaften zerlegen zu können (auch wenn er sie > doppelt und dreifach besitzt). Übrigens, wenn du deine Ersatzpumpe > zerlegst, findest du dadrin gleich zwei über MISO/MOSI gekoppelte > Controller, die sich gegenseitig reservieren. Vielleicht kannst du die > dann in einem aktuellen Bastelprojekt verwenden. Das ist nicht wirklich witzig, und auch nicht sachlich! Dieses Messgerät ist für mich überhaupt nicht "lebensnotwendig", da ich ein anderes System mit anderen Messtreifen nutze, und diese Messtreifen garnicht mehr habe... :-/ Somit erübrigt sich die Lebensnotwendigkeit (das Gerät ist mir auch viel zu groß, aber egal). Die sache mit den zwei redundanten µC in den Pumpen (ich kenne es nur aus den Roche Pumpen) ist mir bekannt, aber nicht wirklich interessant für mich. Obwohl ich schon gern mal den Code sehn würde(wovon nu das Leben abhängt). Am Rande: Ich habe kein Ersatzpumpe, da ich eine Pumpe von Minimed besitze. Dort gibt es keine Eratzpumpen, sondern ein Tausch am nächsten Tag! Du kannst mir glauben, ich bin nicht leichtsinnig und weiß schon sehr genau was ich mache!!! Allerdings entwickelt sich hier mehr ein ethischer und moralischer Flame, der der Sache überhaupt nicht dienlich ist(vor allem in einem Elektronik-Forum). Sollte die Disskussion über solche Hardware nicht gewollt sein (es gibt ja auch in anderen Foren im Web Disskussionen über diverseste umgebastelte/umgebaute Hardware wie z.B. Router vom Provider (aka Fritz!Box). Da schreit keiner auf, ob wohl man die Hardware meist auch nicht direkt bezahlt hat. Genau so sehe ich das mit dem Messgerät: es gehört mir, ich brauche es nicht und will also damit was anfangen (also nicht wie sicherlich viele, es wegschmeißen). Nun stellt man in einem Forum mal eine Frage zur Hardware und wird dermaßen angegriffen(meine Sicht), dass man sich fast schlecht fühlen muss was man für ein böser Bastler ist... :( Die Härte ist aber, dass dann noch am benutzten Medikament rumgenörgelt wird, und einem dieses Paradigma aufgedrückt wird! Mir fehlen bei solchen Antworten echt die Worte..... schade tec
Hallo ich habe den Thread auch verfolgt, naja sicherlich hat jeder irgendwie recht, aber solange daraus ein sinnvolles neues Geraet entsteht ist es doch OK, Meine Oma hat Altersdiabetes und sie hat auch schon zwei solcher Geraete das aktuelle zweite ist ein vorgaenger Typ des hier genannten, dieses wurde ihr auch in einer mir fragwuerdigen Aktion "aufgeschwatzt" man kann es zwar an einem PC per RS232 anschliessen (wenn man sich einen Adapter baut und einen PC hat)aber die meisten Personen jenseits der 70 haben keinen PC und werden sich so ein Geraet sicherlich nichtmehr anschaffen. Ich habe auch mal so ein Geraet zum Test angefordert und wenn Sie damit klar kommt kann sie es ja dann nutzen, (Frage ist passen denn die Streifen von dem alten an das neue?) wenn nicht kann man es ja zu was brauchbaren umbauen. Ich gehe davon aus wenn man das Geraet zurueck schickt wird es eh entsorgt, oder glaubt Ihr die nutzen diese gebrauchten Geraete weiter? Deshalb finde ich sollte man nun kein schlechtes Gewissen haben testen kann man es ja auch als nicht Diabetiker und mehr wollen die von Roche ja gar nicht. Ich glaube nicht das man in der Bilanz vom Roche Konzern am Jahresende einen Knick sieht der dann auf die 100 Mikrocontroller.net Forum User zurueckzufuehren ist die sich das Messgeraet bestellt haben.
>Deshalb finde ich sollte man nun kein schlechtes Gewissen haben testen >kann man es ja auch als nicht Diabetiker und mehr wollen die von Roche >ja gar nicht. Nur hat B. Heller zu Anfang damit "geprahlt", wie ein solches Display "kostengünstig" zu beschaffen sei. Und das, finde ich, ist verwerflich. Als Nichtdiabetiker wirst du gar nicht in der Lage sein, über Qualität und/oder Bedienkomfort eine fundierte Meinung abgeben zu können, da dir die Unterschiede zu anderen Geräten/Systemen nicht auffallen können. Es sei denn, du hast dir das Hobby zugelegt, Blutzuckermessgeräte zu testen (das kann ja ein durchaus schmerzhaftes Hobby sein). Dass das die Rochebilanz unwesentlich beeinflusst ist klar. Jedoch verweise ich nochmals auf die Moral (ähnlich wie die Sample-Räuber (ich nehme Controller XYZ, weil ich da Samples so einfach bekomme), die den ernsthaft interessierten Anwender in der letzten Zeit immer mehr nötigen, den längeren Weg über Distributoren zu gehen. Somit sind mehrere Abteilungen mit der Abwicklung beschäftigt. Nur meine Meinung, aber die sollte ich auch vertreten dürfen. MW
Man sollte auch daran denken:
Ich hatte mir auch mal ein interessantes Gerät mit integrierter
Tagebuchfunktion und Auswertung des BZ-Verlaufs zum Test schicken
lassen.
Nach einiger Zeit meldete sich der Hersteller bei mir und befragte mich
nach meinen Eindrücken zum Gerät.
Was sagt man dann in diesem Fall?
"Also das Display war ja ganz in Ordnung, aber der Prozessor war nicht
das, was ich brauchte. Den Rest habe ich in die Tonne gehauen."
> aber solange daraus ein sinnvolles neues Geraet entsteht
Das BZ-Messgerät ist in der bestehenden Form die sinnvollste Anwendung,
die man sich nur denken kann!
Ihr seid die Typen, die mit der Spiegelreflexkamera Nägel einschlagen!
Was soll der Ing von euch denken, der das Gerät entwickelt hat und in
diesem Forum mitliest? Achtet ihr seine Arbeit?
Ja ich weiß, er hat ja sein Gehalt bekommen...
...achtet man, da er ggü den Preisfuzzies das sicherlich teurere Pictiva durchgestezt hat :) Hut ab! Klaus.
Nicht Hamstern! Habt ihr nicht noch genug angefangene Vorhaben? Oder in die Apotheke für 5 Euro.
Salve.. Off-Topic: Sagt, erinnert ihr euch an die Zeit, wo AOL so ziemlich jeden mit seinen CDs vollgemüllt hat ? Dasselbe könnte jeder BZ-Messgerätehersteller machen, wenn er wollte.. Messgerät + 5 Sticks -> jeden dritten Haushalt -> coole Sache für die, die es nicht brauchen, vielleicht ne Alternative für diejenigen, die es brauchen und ein anderes haben (wer weiss, vielleicht sind die Stix ja günstiger, und seien es nur ein paar Ct.) .. In meiner Region im Rettungsdienst üblich sind die schon zu früherem Zeitpunkt angesprochenen AccuCheck, tatsächlich sogar organisations- und wachenübergreifend. Ein Krankenhaus hat neulich von der "alten" Generation auf die neuere, kleinere Geräteversion umgestellt - die Stix und Codeplugs bleiben dieselben. Die alten Geräte landen in ner grossen Kiste (jede Station im KH hat mehrere Geräte - da kommt schon was zusammen) .. die Kiste steht nun in einem Lager und wird dort vergessen oder weggeworfen. Die neuen Geräte wurden übrigens kostenfrei vom Hersteller geliefert! Es kam nur ein Brief mit dem Tenor "Setzen sie auf der gestrichelten Linie die Anzahl der benötigten Geräte ein." .. So ein Display kostet den "Endkunden" vielleicht eine "unschöne" EUR-Zahl, aber so ein BZ-Messgeräte-Hersteller stellt die Dinger in so grossen Stückzahlen her - klar wird so ein einzelnes Gerät kein Geld mehr kosten. Und der Preis für den Stix-Sensor ist sicherlich auch nicht so hoch, aber irgendwoher braucht man seine Gewinnspanne.. Lass den Hersteller mal am eigentlichen Gerät 1-2% Gewinn machen (bei 4,95 EUR Regelverkaufs- preis!!) .. denn bei den Stix macht er dann den eigentlichen Gewinn. Würden wir hier über eine Ressource reden, die schwer zu beschaffen ist, könnte man ja so ein "Sample" oder "Muster" als lebenswichtig einstufen und den, der es sich "unrechtmässig" beschafft, böse flamen .. aber es gibt so viele Geräte, die eigentlich auch nur durch mechanische Einflüsse kaputtzukriegen sind (rekalibrierung ist kein Problem) .. Leute, diese Aufregung muss einfach nicht sein.. Topic: @tec: Hast du es schon geschafft, mit der MCU zu kommunizieren? Also z.B. ID auslesen oder löschen, oder gar wiederbeschreiben? Das OLED wird ja an sich an ner "neuen"/"eigenen" MCU zum laufen zu bringen sein, aber wirklich mit der "Originalplatine" zu arbeiten halte ich auch für interessant .. und sei es nur, weil in irgendeinem Krankenhaus sicherlich nicht AccuCheck, sondern vielleicht genau der Gerätetyp "in grossen Kisten verstaubt" oder "entsorgt" wird.. und Müll-Vermeidung ist doch sicherlich vorteilhafter - wen stört es da, das das neue Display mit Controller für Aufgabe xyz mal nen BZ-Mess- gerät war, wo das Sensorinterface nicht mehr kalibriert wurde oder mechanisch nicht mehr nutzbar war, oder die paar EUR fürs Gerät wieder abgeschrieben sind und neue beschafft wurden.. Gruss, Tim
Es ist meiner Meinung nach falsch, das die Hersteller am Gerät und nicht am messstreifen sparen. Denen geht es eben nur ums Geld. Was bringt einem ein lebensnotwendiges Gerät, wenn man kein Geld hat, um die Messstreifen zu bezahlen. Von dem her hoffe ich, dass einige Leute dieser Pharmafirmen das E-bay Gebot gesehen haben, und umdenken.
Bekommt man das Teil auch, wenn man wahrheitsgemäß angibt, kein Diabetiker zu sein?
Ich wrote: > Es ist meiner Meinung nach falsch, das die Hersteller am Gerät und nicht > am messstreifen sparen. Denen geht es eben nur ums Geld. Was bringt > einem ein lebensnotwendiges Gerät, wenn man kein Geld hat, um die > Messstreifen zu bezahlen. > Von dem her hoffe ich, dass einige Leute dieser Pharmafirmen das E-bay > Gebot gesehen haben, und umdenken. Also dazu kann ich dir nur sagen, dass die Messtreifen das Geschäft solcher Firmen sind. Denn nur diese verbraucht der Diabetiker pro Tag um die 4 mal. Es ist ja nicht so, dass man sich wenn man Diabetes hat die Messtreifen selber kaufen muss, sonder es bezahlt ja Gott sei dank die Kasse! Also wird keine sterben oder schlechte Werte haben, weil er wenig Geld hat. Sparen tun die Hersteller sicherlich an keinem von beiden (weder am Gerät noch am Streifen), denn die versuchen nur mit Features beim Kunden zu punkten (sehr interessier an der Meinung des Kunden -deshalb auch Muster ->potentielle Neukunden also Teststreifenkäufer über die Kasse). Ich kann schon sagen, wenn man so ein Gerät täglich benutzt ist einem mit der Zeit schon eine Kleinigkeit die nicht so toll am Gerät ist ein Dorn im Auge. Gefällt einem nun ein anderes Messgerät besser, wechselt man halt ohne großes Zögern zu einem anderen Hersteller... Somit versuchen die Firmen mit allen Mitteln die Kunden zufrieden zu stellen. Deshalb gibts halt schon mal so mit "hightech" vollgepackte Messgeräte. An den Messtreifen/ der Messqualität würden die Firmen sich auch nie erlauben zu spaaren, da es fast schon einem Todesurteil der Messgeräteserie gleichkäme. Sowas spricht sich in einschlägigen Foren, etc. schlagartig rum und es ist vorbei mit dem Reibach mit den Messtreifen. Denn falsche Messwerte fallen ziemlich schnell auf, besonders bei der eventuell mal eben auftretenden schweren Hypo :( Also sind die Hersteller in zweierlei interessiert sowohl den Kunden die Wünsche von den Augen abzulesen (Testgeräte) als auch die Messqualität immer weiter zu verbessern. tec
Hamster wrote: > Bekommt man das Teil auch, wenn man wahrheitsgemäß angibt, kein > Diabetiker zu sein? Ich will jetzt nicht wieder anfangen hier (meine Dummheit/naivität) die Testgeräte anzupreisen, aber ehrlich gesagt habe ich es nie probiert. Ich denke aber die werden nachfragen, wozu man es braucht. ->Bitte fangt nicht gleich an wieder zu kritisiern, dass ich hier jemd. ansporne da Samples zu bestellen, ich antworte nur ehrlich auf seine Frage! tec
Tim wrote: > > Topic: > > @tec: Hast du es schon geschafft, mit der MCU zu kommunizieren? > Also z.B. ID auslesen oder löschen, oder gar wiederbeschreiben? > > Das OLED wird ja an sich an ner "neuen"/"eigenen" MCU zum laufen > zu bringen sein, aber wirklich mit der "Originalplatine" zu arbeiten > halte ich auch für interessant .. und sei es nur, weil in irgendeinem > Krankenhaus sicherlich nicht AccuCheck, sondern vielleicht genau der > Gerätetyp "in grossen Kisten verstaubt" oder "entsorgt" wird.. und > Müll-Vermeidung ist doch sicherlich vorteilhafter - wen stört es da, > das das neue Display mit Controller für Aufgabe xyz mal nen BZ-Mess- > gerät war, wo das Sensorinterface nicht mehr kalibriert wurde oder > mechanisch nicht mehr nutzbar war, oder die paar EUR fürs Gerät wieder > abgeschrieben sind und neue beschafft wurden.. > > Gruss, > Tim Leider bisher noch überhaupt keine Zeit gehabt mich damit zu beschäftigen (muss ja auch arbeiten). Das mit den zu entsorgenden Geräten wäre wirklich eine Verschwendung und vermüllung. Solange noch etwas zu gebrauchen ist, wäre ja nichts einzuwenden, wenn die sonst eh dem Müll zugegeben werden... tec
Hamster wrote: > Bekommt man das Teil auch, wenn man wahrheitsgemäß angibt, kein > Diabetiker zu sein? Ich will jetzt nicht wieder anfangen hier (meine Dummheit/naivität) die Testgeräte anzupreisen, aber ehrlich gesagt habe ich es nie probiert. Ich denke aber die werden nachfragen, wozu man es braucht. ->Bitte fangt nicht gleich an wieder zu kritisiern, dass ich hier jemd. ansporne da Samples zu bestellen, ich antworte nur ehrlich auf seine Frage! tec Ich werde es ja sehen ob mir das Messgeraet zugeschickt wird ich habe wahrheitsgemaesse Angaben gemacht da ich selbst nicht Diabetiker bin es aber fuer meine Oma bestellt habe die keinen PC hat geschweige denn was mit Internet&Co anzufangen weiss - finde ich zwar schade aber naja kann ja jeder fuer sich selbst entscheiden.
Hallo zusammen, ich bin auch ein Typ-1-Diabetiker und habe, angeregt durch den Beitrag von tec, mein mechanisch defektes Blutzuckermeßgerät auch mal zerlegt (ist nur vom Tisch heruntergefallen). Auf dem im Display eingebauten Controller steht SSD1325T6. Leider konnte ich im Internet kein Datenblatt dazu finden. Zum Displaysteckverbinder Wenn das Gerät mit dem Display nach oben vor einem liegt und das Display mit der Anzeigeseite nach unten aufgeklappt da liegt, sieht man den Steckverbinder. Die Kontakte habe ich einfach von links(1) nach rechts(15) durchnummeriert. Bisher ließ sich folgendes herausfinden: 1 und 2 = Oled-Betriebsspannung = 12,8V 3 = 6,6V = ? 4 = 9,1V = ? 5 = ? 6 = ? 7 = ? 8 = ? 9 = ? 10 und 11 = GND 12 und 13 = 3,25V = Betriebsspannung für Controller 14 = GND 15 = ? Leider überwiegen die Fragezeichen. Vielleicht kann jemand die Lücken füllen. Gruß Alex
Ja, Du hast recht, ich habe tatsächlich lange gesucht. Und im besten Fall statt eines Datenblatts nur eine Eingabemaske gefunden. Danke für den Link. Bitte hilf mir nochmal, wo finde ich dort das Datenblatt?
Öhhhmmm...ja, wenn du der Anfrage nicht folgen willst, dann hast du wohl Pech. Klaus.
Ich hab das hier noch gefunden: http://www.icplan.de/seite24.htm Mal sehen, ob sich das umsetzen lässt. Ich glaube ich werde mir erstmal eine schöne Adapterplatine ätzen, damit ich das ganze zum rumprobieren erstmal auf Lochraster Pinabstand bekomme. Mist ist aber, dass OSRAM soweit ich informiert bin, die Produktion der Pictiva Displays einstellen will. Ein wenig schade bei der Brillianz der Displays :( tec
Hallo, anbei neues zum Displaysteckverbinder: 1 und 2 = Oled-Betriebsspannung = 12,8V 3 = 6,6V = ? 4 = 9,1V = ? 5 = SPI-Daten > 8 Bit, D7 wird zuerst gesendet 6 = SPI-Clk 7 = D/C > 1=Daten, 0=Kommando 8 = /Reset > 0 = Reset 9 = CS, 0 = während Byte über SPI übertragen wird 10 und 11 = GND 12 und 13 = 3,25V = Betriebsspannung für Controller 14 = GND 15 = ? Gruß Alex
Hallo, meinen Messungen nach ist der Displayanschluß so beschaltet: (Steckverbinder nach oben, von links nach rechts gezählt) 1 und 2 = Oled-Betriebsspannung = 12,8V 3 = Kondensator 4,7 uF nach GND 4 = Widerstand 820 kOhm nach GND 5 = SPI-Daten > 8 Bit, D7 wird zuerst gesendet 6 = SPI-Clk 7 = D/C > 1=Daten, 0=Kommando 8 = /Reset > 0 = Reset 9 = /CS, 0 = während ein Byte über SPI übertragen wird 10 und 11 = GND 12 und 13 = 3,25V = Betriebsspannung für Controller 14 = GND 15 = 4,7 uF nach GND Da alles sehr klein ist, kann sich in der Liste noch der eine oder andere Fehler verstecken. Gruß Alex
Kann ich bestätigen nachdem ich nen Logic-Analyzer dran hatte. Ist SPI, werde jetzt mal die Init nachprogrammieren. tec
Gibts eigentlich schon neue Ergebnisse? Grüße egberto
Hallo, ich bin selbst Typ I ser und benutze die Geräte von Roche seit ca. 10 Jahren. Da die Geräte meistens nur 1-2 Jahre halten, ich 3 Geräte gleichzeitig benutze (Büro, Unterwegs und zu HAuse) und jedes Jahr eine neue Generation der Geräte raus kommt, habe ich selbst inzwischen ca. 20 - 30 von den Dingern "verbraucht". Ich finde daher eine Zweitverwertung (egal wofür) nur sinnvoll. Da die Geräte außerdem von allen mir bekannten Ärzten und auch bei den Diabetesschulungen großzügig und kostenlos verteilt werden, glaube ich nicht das eine Zweckentfremdung einzelner "Neu"-Greäte irgend jemanden wirklich schädigt. Wie bereits gesagt: Das Geld wird mit den Teststreifen verdient. Und so viele Probe-Geräte, dasa mann damit ein anderes evtl. komerzielles Produkt bauen und vertreiben kann, bekommt man auf diesem Wege sicherlich nicht zusammen. Andernfalls würde Roche einer entsprechenden Abgabe sicherlich einen Riegel vorschieben und eine persönliche Registrierung o.ä. verlangen. @ B. Heller: Ich bin auf Deine Ergebnisse und evtl. weitere Verwendungsmöglichkeit der "Alt"-Geräte sehr gespannt. Off-Topic: Weiß jemand ob und wenn ja, wie man die Accu-Chek Geräte mit einer normalen Infrarot-Schnittstelle am PC ohne Kaufsoftware auslesen kann ? Gibts dafür ein Protokoll oder ein Freeware-Tool ? Gruß HB
> Off-Topic: > Weiß jemand ob und wenn ja, wie man die Accu-Chek Geräte mit einer > normalen Infrarot-Schnittstelle am PC ohne Kaufsoftware auslesen kann ? > Gibts dafür ein Protokoll oder ein Freeware-Tool ? > > Gruß > HB Hallo, Ich sehe das genauso wie du ;) Mit dem Basteln am Display habe ich noch leider nicht viel weiter gemacht.. Aber der Infrarotport ist simpel auszulesen. Du benötigst nur eine einfache IrDA-Schnittstelle am pc (seriell). Diese ist bidirektional (senden und empfangen). Nach ein bisschen Hex Zeichen austauchen und Übertragung der Geräteseriennummer seitens des Gerätes kann man dann die Messdaten aus dem Messwertspeicher abfragen, und die kommen dann alle schön (ein Datensatzblock pro gespeichertem Messwert) aus dem Gerät gepurzelt. Die Daten lassen sich (wieder von Hex nach Ascii konvertiert) relativ simpel lesen da sie fast Plaintext sind. Also Datum, Uhrzeit, Messwert und * . So sieht das dann ca. aus: http://hosting.hellercom.de/bgtrack/download/aviva_ser_protokoll/read.htm Das habe ich mit einem Comport Sniffer mitgeloggt. Hier wird der Messwertespeicher aus dem Gerät(Accu-Chek Aviva) ausgelesen. Der String beinhaltet die Seriennummer(hab ich abgeändert/nicht original): 06 02 30 41 09 32 30 31 34 39 31 37 33 09 36 35 ..0A.20159544.65 04 . Ein Messwertdatensatz sieht dann folgendermaßen aus: 06 02 31 42 09 31 30 38 09 31 37 32 36 09 30 38 ..1B.108.1726.08 31 30 32 31 09 30 30 30 30 30 30 30 30 09 09 35 1021.00000000..5 46 03 F. Datum ist 21.10. und Uhrzeit 17:26 Uhr. Der Messwert beträgt hier 6.0 mmol/L . Löschen lassen sich die Messdaten im Gerät auch per Infrarot.
Ja, ich habe auch mal länger mit Google gesucht, aber leider kein fertiges Programm gefunden mit dem ich dass Messgerät meiner Tochter auslesen kann. Könnte man ja prima, anstatt Tagebuch zu führen, in Excel machen ;) Kennt jemand ein solches Programm? Gruß Anselm p.S.: Wenn man bei den üblichen Verdächtigen im Internet sucht, finden man ein: Accu-Chek Compact Plus mg/dl - Blutzuckermessgerät / Set von Roche. Dies scheint auch ein OLED zu haben, und hab ich schon völlig legal für 9,90€ gesehen
Was soll bitte an dem Ausschlachten verwerflich sein? Ich kriege in der Apotheke ein Accu-Check mit 13 Teststreifen für 5 Euro! Kauft man die Teststreifen (in größeren Paketen) ohne Gerät zahlt man mehr! Wenn jemand so ein krankes Geschäftsmodell fährt (Listenpreis des Gerätes ist höher, daher zahlt wahrscheinlich die Krankenkasse nur Teststreifen ohne Gerät, auch wenn diese teurer sind), muss er halt damit leben, ein wenig abgeschröpft zu werden! Und die Tour "Die Pharmafirmen wollen den Menschen helfen, beutet sie nicht aus" könnt ihr voll knicken. Dann würden sie ihre Aids-Medikamente bezahlbar in Entwicklungsländern anbieten. (Bevor ich gesteinigt werde: Das Ausnutzen gemeinnütziger Angebote find' ich auch zum Kotzen. )
Anselm 68 wrote: > Ja, ich habe auch mal länger mit Google gesucht, aber leider kein > fertiges Programm gefunden mit dem ich dass Messgerät meiner Tochter > auslesen kann. > Könnte man ja prima, anstatt Tagebuch zu führen, in Excel machen ;) > Kennt jemand ein solches Programm? Ja, direkt von Roche gibt es das SmartPix (Gerät mit USB und eigenem kleinen Betriebssystem). Wird als Laufwerk erkannt und stellt die Messdaten und Menü per Webseite auf dem Laufwerk da. Läuft so auch unter Linux und Mac. Sonst gibts noch das Accu-Chek Compass für den Windows PC. Hier benötigt man einen IrDa-Adapter. Davon habe ich auch das Protokoll gesnifft. Wenn du die SW mal "probieren" willst, schick mir mal eine PM. Sonst entwickle ich gerade eine Plattformübergreifende Lösung für Linux, Mac und Windows. Ebenso gibt es bereits eine iPhone Version (IR-Dock Adapter). Das ist aber alles aktuell noch "beta" und nicht public. Die SW (anfänglich für ein selbstentwickeltes CGMS-System entwickelt), spricht mittlerweile mit Minimed Paradigm Pumpen, dem Minimed BD-Meter und Accu-Chek Messgeräten. Bald wird es dieses dann öffentlich geben. Welches Messgerät hat deine Tochter denn genau? Gruß tec
Accucheck Aviva haben wir 2 stücker hier. Da meine Tochter noch sehr jung ist und Kindergarten den Zuckerspiegel oft beeinflusst, wäre es schon praktischer anstatt die 8-10 Messungen/Tag einzutragen, dies am PC zu machen ;) Anselm
Hallo alle benutzer vom Accucheck, Ich habe jetzt ein Accucheck gekauft um das display zu benutzten, habe aber auch test-streifen dabei bekommen. Wer möchte die haben, gegen versandtkosten? MfG Mark de Jong,
Hallo, vielleicht kann ich ja auch noch was beitragen. Also auf der Platine des BZ-Messgerätes wurde die ISP Schnittstelle herausgeführt. Von links nach rechts : GND, VCC, RST, MISO, MOSI, SCK Wenn Ihr die Platine mit dem Display nach oben hinlegt und der ATMEGA168P zu Euch zeigt seht Ihr am unteren Rand 6 nebeneinander angeordnete PADS (vergoldet) die bilden die SPI Schnittstelle. Der große ATMEL Chip mit der Produktionsnummer drauf, sieht für mich wie ein FPGA aus, dessen Programmierschnittstelle übrigens aus dem Batteriefach zu sehen ist. Darüber hinaus habe ich ein Datenblatt des Display Controllers gefunden SSD1325T2 (steht zumindest auf dem Flachbandkabel meines Displays), ich weiss zwar nicht ob ich jetzt was doppeltes sage, aber ich tus einfach mal :-) Der Link dazu steht unten. http://www.mikrocontroller.net/attachment/22439/Calgary_OLED_Module_Application_Instruction.pdf Kommt auch noch witziger weise aus dem Board hier . So nun viel Spass beim Basteln. Stefan
Achtung ! Entschuldigung ich habe einen Fehler gemacht beim Beschreiben der ISP Schnittstelle. Es muss heissen : von links : VCC, GND, RST, MISO, MOSI, SCK
Ist jemand weiter gekommen mit dem Display? Vielleicht mit Beispielcode? In bascom wäre toll, ansonsten stricke ich es mir um. Da ich total Neuling bzgl. Anzeigen bin, tu ich mich ein wenig schwer sowas anzusteuern.
Angehängte Dateien:
-
120 KB

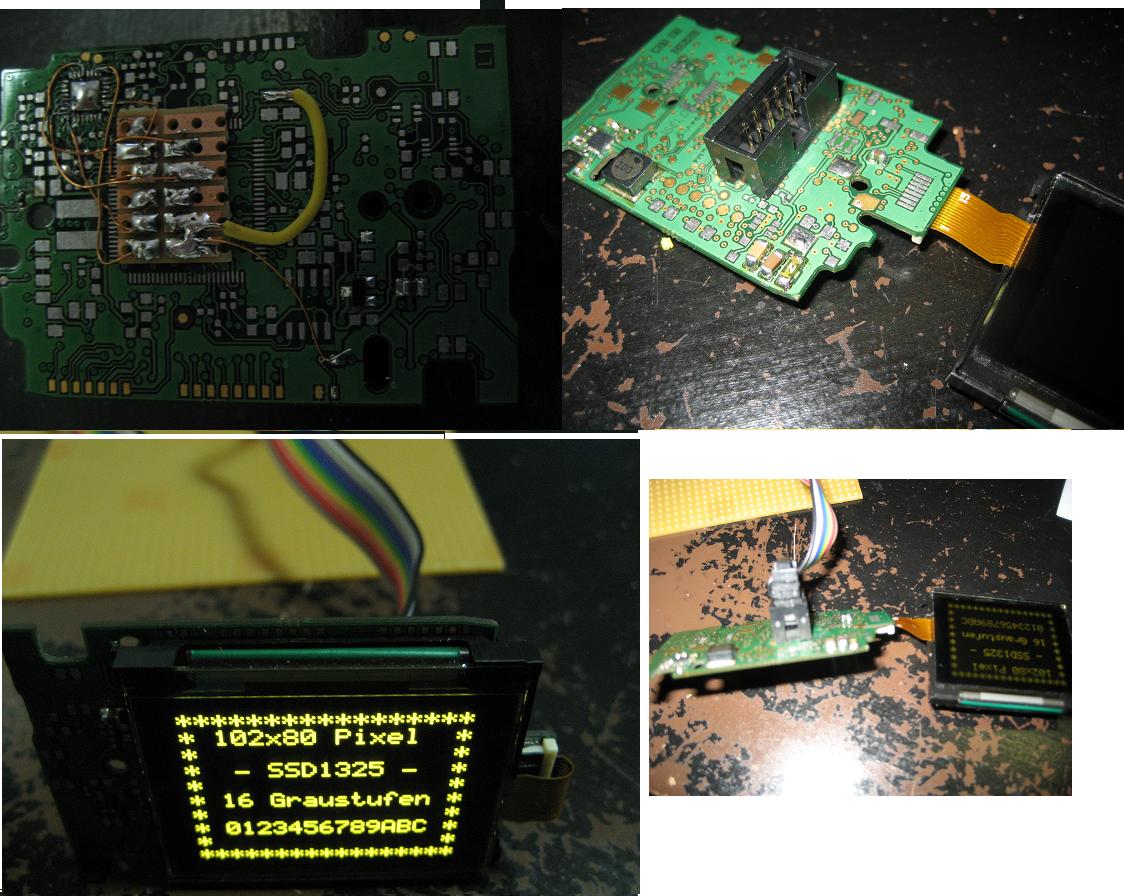

Hallo, falls es doch noch jemanden interessieren sollte, habe ich hier [http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html] mal eine kurze Anleitung für das Display geschrieben...
Danke, gefällt mir! Kannst du noch dazuschreiben, in welchem SPI Modus du das Display initialisierst?
Sorry - die Infos zur Initialisierung hatte ich im Zip-File vergessen... Die Datenübernahme erfolgt bei steigender Taktflanke.
Super! Da werde ich wohl demnächst das OLED Display vor mir in Betrieb nehmen. Ich konnte so ein Gerät ersteigern, bevor durch deine Seite die Nachfrage steigen wird ;-)

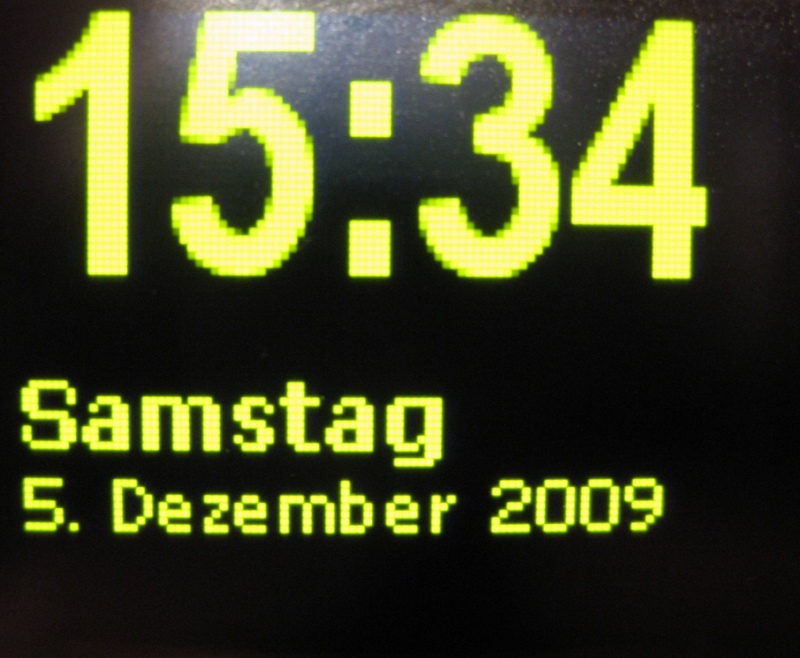

Könntest du auch den Source online stellen, der den Text schreibt, und die Bilder Zeichnet? Gruß
Sehr schön adriaNo6, Ich hab gerade dein File mal angeschaut ;) Habe auch noch etwas Source rumliegen, werde den auch mal bei Zeit auf meinen Server Spielen. Übrigens sehr schöne Seite, und schön übersichtlich!
@tec: danke - der Link zu deiner Devboard-Projektseite würde mich aber auch sehr interessieren!
Schaut mal hier: http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEBIDX:IT&item=280366038157 da werden eben mal 5 verscherbelt... (nicht mein Angebot) _.-=: MFG :=-._
Hi, Habt ihr neue Erkenntnisse über die Hardware? wär lustig, wenn man die direkt umprogrammieren könnte. Auf dem Board sind ja jede menge schnittstellen ausgeführt, müsste man nur noch rauskriege, was was ist. Noch ne frage zu den ICs Auf der Display seite is ja der riesige ATMEL, was ist das denn nun? bei mir hat er ne andere Beschriftung: 7R35135 8A63M 02 HW 00 SW02.00 den kleinen mega168 hab ich gefunden (obohl ich ihn zuerst total übersehen hab. der andere Atmel mit den 8 Pins, die auch ein Normalsterblicher löten kann, sieht aus wie ein 64k SPI EEPROM: http://pdf1.alldatasheet.com/datasheet-pdf/view/118373/ATMEL/AT25640AN-10SU-2.7.html Auf der Unterseite sind da noch BIG 01 a720mx CAN 78k e011 und ein großer quadratischer, komisch aussehender CSPT 128-F 2907 zu denen konnte ich nirgends etwas finden Das Ding, was die Streifen ausließt, was ist das? wie funktioniert das? Das hat ja zum einen 2 Kontakte zur Platine und zum anderen ein Flachbandkabel
Hallo, Also das ganz große IC scheint ein FPGA zu sein. Der Sensor, der am Flachbandkabel hängt, ist das Photometer um die Farbe des Teststreifens zu bestimmen(Laser). Der Barcodescanner is ne simple Infrarot Lichtschranke.
wenn das ein FPGA ist, woher bekommt der sein Programm? oder hat der nen eingebauten flash? das SPI EEPROM wird wohl nur der messewertspeicher sein. Das ganze funktioniert über die Farbe des Teststreifens? Daraus lassen sich genaue Blutzuckerwerteermitteln? Faszinierend! Zum ISP: nach habs mit nach der beschriebenn Konfiguration mal an meinen Programmar gehangen, aber ich krieg keine Verbindung. (habs über den VCC der schnittstelle versorgt, oder brauch der die Batterien trotzdem noch?)
also Batterien brauchst du auf jeden Fall, ich habe es an einem JTAGice MK2 hängen. Hab die Batterien zur gleichen Zeit dran (Target Spannung ausschalten!!). Das SPI EEProm könnte man ja einfach auslesen, und nachgucken. Allerdings muss ja der FPGA irgend wo her sein Programm her holen. Interner Flash wäre unüblich aber nicht unmöglich. Müsste man halt mal schaun. Scheint ja auch ein custom Chip für Roche zu sein...
hm, ich krieg trotzdem nix raus. morgenmal die verbindunge noch mal überprüfen. diese kleinen pads zu verbinden macht auch nicht wirklich spaß. Es macht ja nicht wirklich sinn einen Custom chip als FPGA zu erstellen, oder? da kann man doch entweder direct nen asic machen, oder nen standard-FPGA nehmen. Beides wär dann billiger als nen custom FPGA.
Ja, aber bei den Stückzahlen, macht das dann vllt. doch was aus. Atmel branded dann auch ganz brav ;)
Angehängte Dateien:
-
92 KB
Hat noch jemand das Display am Laufen bzw. neue Hardwareerkenntnisse ? @tec: Hast du schon Zeit gefunden? Ich habe mal ein kleines Tool auf meine Seite gestellt, mit dem man BMPs mit 16 Graustufen (4bpp) in ein Headerfile konvertieren kann...
ich hab nochmal versucht die ISP in betrieb zu nehmen. das Gerät meldet bei mir eine deviceID von 0x1e940b ein mega168 sollte aber 0x1E9406 haben. avrdude kennt die ID nicht. die IDs sehen sich aber auch sehr ännlich. Weiß jemand ob es bei Atmel üblich ist für Kunden eigene Ids einzuführen?

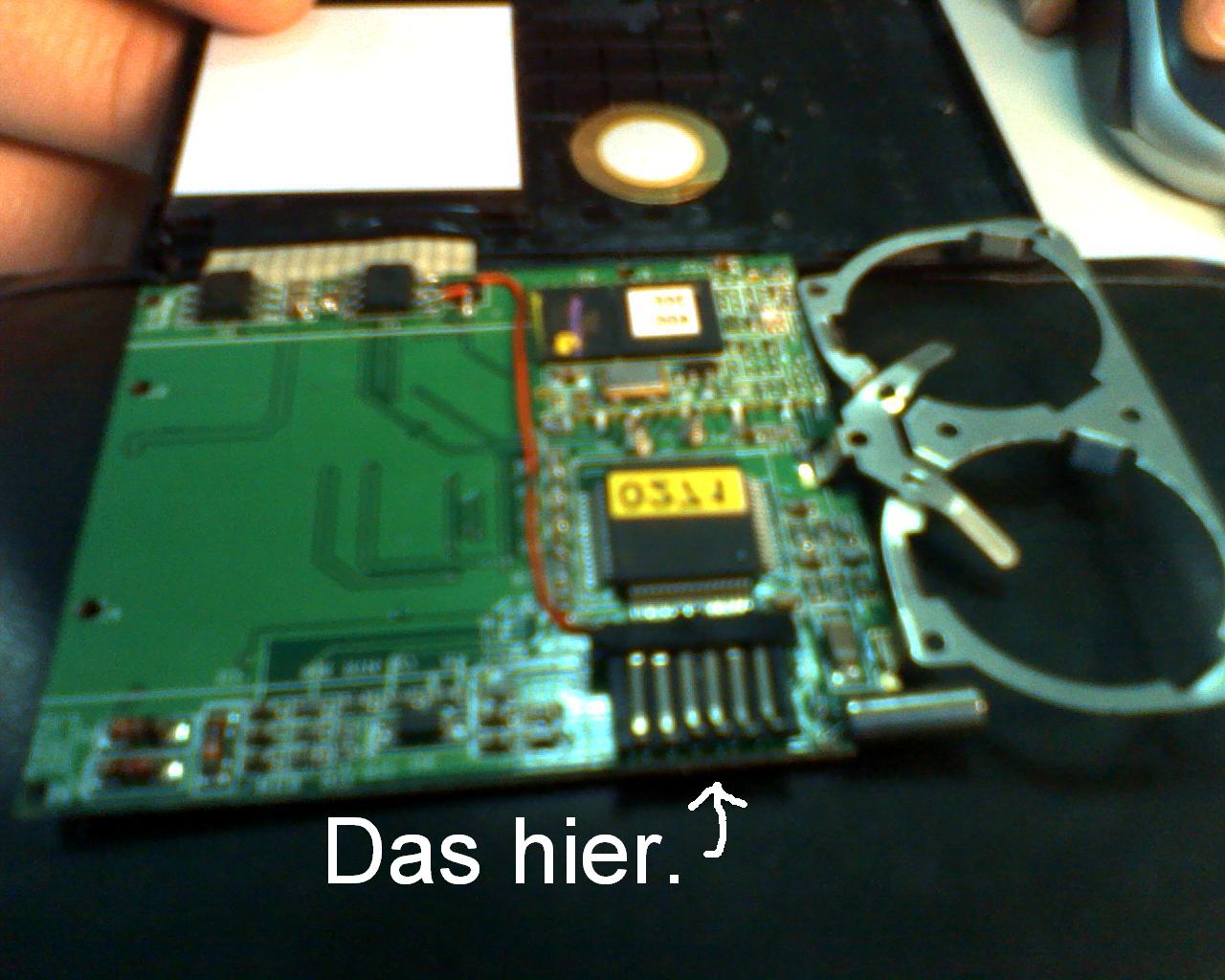

Hi, wie habt Ihr denn die Verbindung zum Display gemacht? Den Connector ausgelötet oder direkt mit kleinen Drähten auf das Flexkabel? Gibt es einen Trick, den Connector heile vom PCB runterzubekommen? Gruß Christian
Christian C. schrieb: > Hi, > > wie habt Ihr denn die Verbindung zum Display gemacht? > Den Connector ausgelötet oder direkt mit kleinen Drähten auf das > Flexkabel? > Gibt es einen Trick, den Connector heile vom PCB runterzubekommen? > > Gruß > Christian Ich hab ihn vorsichtig mit einem flachen scharfen cutter runtergeholt. Ein viel größeres Problem ist ja aber das Ding weiterzuverbauen. Drätchen dranlöten ist bei dem 0,5mm Pitch (für mich zumindest) unmöglich
Hallo, Wie sind denn die Abmessungen von dem Display? (Sichtbarer Bereich) Und gibt es irgendwelche Befestigungsmöglichkeiten?
Christian C. schrieb: > Hi, > > wie habt Ihr denn die Verbindung zum Display gemacht? > Den Connector ausgelötet oder direkt mit kleinen Drähten auf das > Flexkabel? > Gibt es einen Trick, den Connector heile vom PCB runterzubekommen? > > Gruß > Christian Kurz auf den Herd, abklopfe ;)
Vlad Tepesch schrieb: > Christian C. schrieb: >> Hi, >> >> wie habt Ihr denn die Verbindung zum Display gemacht? >> Den Connector ausgelötet oder direkt mit kleinen Drähten auf das >> Flexkabel? >> Gibt es einen Trick, den Connector heile vom PCB runterzubekommen? > Ich hab ihn vorsichtig mit einem flachen scharfen cutter runtergeholt. > > Ein viel größeres Problem ist ja aber das Ding weiterzuverbauen. > Drätchen dranlöten ist bei dem 0,5mm Pitch (für mich zumindest) > unmöglich Also das Auslöten ging recht gut mit etwas Entlötsauglitze, Lötkolben und einem Cuttermesser. Die Drähtchen für den ersten Versuchsaufbau dranzulöten war dann für mich als Nicht-SMD-Profi schon eine Herausforderung. Um an meinem Laborplatz wieder normal atmen zu können, habe ich den Connector auf eine Adapterkarte (Conrad: 528439-62 oder 520911-62 / siehe Foto auf meiner HP) gelötet! Billiger ist natürlich selber ätzen, aber auch da macht es der 0,5mm Pinabstand wieder recht interessant! ;-) @Vlad: das mit der DeviceID werd ich mir mal ansehen - die ISP-Belegung ist so, wie weiter oben beschrieben? Tom
hat jemand gutes foto von der platinne selber ?
Vlad Tepesch schrieb: > ich hab nochmal versucht die ISP in betrieb zu nehmen. > das Gerät meldet bei mir eine deviceID von 0x1e940b ein mega168 sollte > aber 0x1E9406 haben. > avrdude kennt die ID nicht. > die IDs sehen sich aber auch sehr ännlich. Weiß jemand ob es bei Atmel > üblich ist für Kunden eigene Ids einzuführen? Eventuell ist die ISP Frequenz zu hoch. Dreh die doch mal runter :-) Hab erst spät entdeckt, dass das OLED, bzw. generell der Accu Check ja nen geniales Gerät ist um es umzubasteln / auszuschlachten oder sonst wie zu modifizieren. Wo kriegt man die Bauteile bitte sonst so günstig. Das Gerät kostet ja unter 10€ (oder halt Gratis, beim Hersteller, was aber ja schon zu Diskussionen geführt hatte).
@Simon mach bitte foto von der platinne, bin gerade beim 1.2.3. und will schon gerne sehen was drin ist ausser dem oled.
Vlad Tepesch schrieb: > ich hab nochmal versucht die ISP in betrieb zu nehmen. > das Gerät meldet bei mir eine deviceID von 0x1e940b ein mega168 sollte > aber 0x1E9406 haben. > avrdude kennt die ID nicht. > die IDs sehen sich aber auch sehr ännlich. Weiß jemand ob es bei Atmel > üblich ist für Kunden eigene Ids einzuführen? Hi, 0x1e940b ist die Signatur vom atmega168A, der dort verbaut ist. Ist allerdings nicht so dramatisch, da die unterschiede zwischen dem atmega168 und dem atmega168A nicht so dramatisch sind. Vergleiche hierzu die Datenblätter. Zum programmieren genügt es den Schalter -F in der Kommandozeile des avrdude hinzuzufügen, dann wird die nicht passende Signatur ignoriert.
das hab ich probiert. die fuses die ausgelesen werden sehen komisch aus, sdie ganzen reserved sind alle programmiert. auch kann ich weder das Programm noch den eeprom auslesen.
@Thomas R Ich hatte in der bucht ein 10erPaket für 16,xx€ gefunden. Wenn du nix billigeres findest, kann ich dir 1 oder 2 abgeben für je 1,70€ + Versand (so. billig wie möglich) sind allerdings ohne Messstreifen. Fotos mach ich sobald die Akkus meiner DigiCam geladen sind.
Vlad Tepesch schrieb: > @Thomas R > Wenn du nix billigeres findest, kann ich dir 1 oder 2 abgeben für je > 1,70€ + Versand (so. billig wie möglich) oh ja, gerne, hab dir PM verschickt. So were ich bei bucht "Accu-Check Aviva Nano" holen und mir angucken.
Wie werden eigentlich die 12V in dem Compact Pro erzeugt? 4-6 fache Ladungspumpe? Schaltwandler? Ich vermute mal Schaltwandler. Hinten ist ja auch eine Induktivität zu sehen.
Gast schrieb:
> Ist im "Nano" auch ein OLED Displ. drin?
keine ahnung, da aber der display als 'leuchtendes display' bezeichnet
worden ist, sollte auch oled sein - muss aber nicht :)
Guck dir die bilder an beim bucht, vielleicht erkennst du es.
Hab eins bestellt , kommt die tage, dann werden wir sehen was drin ist,
hat mich 5 eur gekostet von daher experiment wert.
"Klein und modern mit beleuchtetem Display" Auch die Fotos sehen sehr nach LCD + Backlight aus.
Thomas schrieb: > "Klein und modern mit beleuchtetem Display" > > Auch die Fotos sehen sehr nach LCD + Backlight aus. Hehe, habe gerade specs geprüft - "Display: LCD with auto backlight", also kein OLED, pech gehabt.
Ist das Display des Nano grafisch oder gibt es nur Segmentanzeigen?
Ist Segmentbasiert, also nix grafisch. Ich denke auch eher uninteressant für uns. Elektronik ist ziemlich ähnlich dem Aviva und MSP430 basiert.
B. Heller schrieb:
> Elektronik ist ziemlich ähnlich dem Aviva und MSP430 basiert.
ich sehe schon, den hast du schon zerlegt :)
cool, habe mein aviva bekommen, hier paar infos : OLED 12V werden von dem atmega168 erzeugt - am PB0 kleine ladepumpe/transistor. OLED 3V werden von dem AS1329B step-up DC-DC converter, SMD marking code ASPB, 6-pin TSOT-23 gehäuse auf der rückseite ( da wo buzzer und die zwei elkos sind ). Der Atmega168 ist "OLED/IRDA controller", daten kommen von dem grossen chip über uart (PD0/RXD rein), PD1/TXD sendet die daten an den OLED (SDIN), OLED clock(SCLK) kommt vom PD4/XCK des atmega168. OLED pin4 , seltsam, ich habe da 820 kohm und keine 820 ohm, vielleicht hat adriaNo6 fehler gemacht in dem schaltplan für OLED ??? Der SO16 chip kann ein ASIC von ZMD ( zmd.de )sein, die bauen gerne solche motor/sensor/steuerungen für medizin. Unter dem elkos, diese CSPT12 beutiel ist ein piezzo buzzer :) Der QFN/DFN10 chip, marking code "CAN" habe noch nciht gefunden, leider gibts jede menge dc/dc wandler in so einer gehäuse. Und der QFP100 Atmel chip, naja, ein fpga wird es nicht sein, vielleich 'stangenware' - vcc pin1, xtal pin2 und 3, qfp100 pin ... könnte man bei atmel gucken, vielleich später. Zum thema aviva nano, hehe, MSP430, allerdings in einer mfbga begäuse, nciht wirklich etwas was man 'zuhause' löten kann, alleine wegen den ball pitch. Was mit verblieben ist ein step up und zwei eeproms, also 5 eur "verbraten".
cool, habe mein aviva bekommen, hier paar infos : OLED 12V werden von dem atmega168 erzeugt - am PB0 kleine ladepumpe/transistor. Genau, deshalb ist der Pin auch im Source gesetzt. OLED 3V werden von dem AS1329B step-up DC-DC converter, SMD marking code ASPB, 6-pin TSOT-23 gehäuse auf der rückseite ( da wo buzzer und die zwei elkos sind ). Der Atmega168 ist "OLED/IRDA controller", daten kommen von dem grossen chip über uart (PD0/RXD rein), PD1/TXD sendet die daten an den OLED (SDIN), OLED clock(SCLK) kommt vom PD4/XCK des atmega168. Das mit IRDA klingt ja interessant! OLED pin4 , seltsam, ich habe da 820 kohm und keine 820 ohm, vielleicht hat adriaNo6 fehler gemacht in dem schaltplan für OLED ??? Mal nachmessen. Der SO16 chip kann ein ASIC von ZMD ( zmd.de )sein, die bauen gerne solche motor/sensor/steuerungen für medizin. Unter dem elkos, diese CSPT12 beutiel ist ein piezzo buzzer :) Pieeeep :) Der QFN/DFN10 chip, marking code "CAN" habe noch nciht gefunden, leider gibts jede menge dc/dc wandler in so einer gehäuse. Dito Und der QFP100 Atmel chip, naja, ein fpga wird es nicht sein, vielleich 'stangenware' - vcc pin1, xtal pin2 und 3, qfp100 pin ... könnte man bei atmel gucken, vielleich später. Mal bei Atmel fragen.. Zum thema aviva nano, hehe, MSP430, allerdings in einer mfbga begäuse, nciht wirklich etwas was man 'zuhause' löten kann, alleine wegen den ball pitch. Was mit verblieben ist ein step up und zwei eeproms, also 5 eur "verbraten". Da ist das Aviva besser, da QFP Gehäuse. Gruß
@B. Heller interessant ist das aviva nano einen eeprom hat als code chip, muss die chip id die selbe sein wie die id von teststriefen ? Falls ja dann kann man nicht teststreifen von jemanden nehmen, es sei den man programmiert eeprom neu :P
Ja, mache Code-Chips ähneln sich, sodass es trotzdem geht. Aber auf dem Chip ist auch die CAL Info für die Charge, der Messwert wäre somit verfälscht.
B. Heller schrieb: > > Der Atmega168 ist "OLED/IRDA controller", daten kommen von dem grossen > chip über uart (PD0/RXD rein), PD1/TXD sendet die daten an den OLED > (SDIN), OLED clock(SCLK) kommt vom PD4/XCK des atmega168. > > Das mit IRDA klingt ja interessant! > nein, stop, das habe ich nicht korriegiert, das dachte ich mal kurz weil avcc mit irda vebunden ist - der atmega168 hat aber nix mit irda zu tun, sorry. irda ist direkt zur dem qfp100 µC angeschlossen, pins 75 und 92.
Ok, hatt mich schon gewundert, aber habs auch nicht nachgeprüft. Der Große wär mal interessant, vllt. lässt sich mit noch was feines machen ;)
Hier mal ein paar high res bilder des PCBs. http://www.flickr.com/search/?w=21909123%40N07&q=accu+chek&m=text
Wenn der Große qfp100 ein FPGA ist, muss irgend wo der Programmspeicher sein. Auf dem Board ist ja nichts. Jemand eine Idee? Der Chip ist sonst eher ein custom teil.
>OLED pin4 , seltsam, > ich habe da 820 kohm und keine 820 ohm, > vielleicht hat adriaNo6 fehler gemacht in > dem schaltplan für OLED ??? In dem Application example im Datasheet ist auch ein 910kOhm Widerstand mit folgender Erklärung: R1: 910kΩ, R1 ≈ (Voltage at IREF pin - VSS) / IREF = (12.0-3.0)V/10.0uA R hängt also von der den Beiden Spanungen ab, und sollte so gewählt werden, dass ein Strim von 10µA fließt. Edit: auch auf anderen Seiten ist da immer ein 820kOhm R drin @tec: Ich glaub nicht, dass in so einen kleinen EEPROM ein FPGA-Image platz findet, zumal die Messwerte ja auch irgendwo hin müssen.
Vlad Tepesch schrieb: > > @tec: > > Ich glaub nicht, dass in so einen kleinen EEPROM ein FPGA-Image platz > findet, zumal die Messwerte ja auch irgendwo hin müssen. joa, so ein 256kbit eeprom ist nicht gross genug für atmel fpga's - auch nciht für mature modele. Und fpga, naja, atmel FPGAs haben gnd auf pin1, und der chip hat vcc da connected. Auch die asic/fpga/µC combi-chips gehen nicht. Falls jemand zeit und bock hat kann alle atmel QFP100 devices durchgucken :) Wie gesagt, es muss ein µC sein der auf pin 2 und 3 xtal hat, vcc/avcc/port pin an dem pin 1. Die angeblichen config pins die man aus dem baterieschacht sieht sind connected zum pin 12,13 und 14 - wobei pin 12 hat noch einen C zum masse connected.

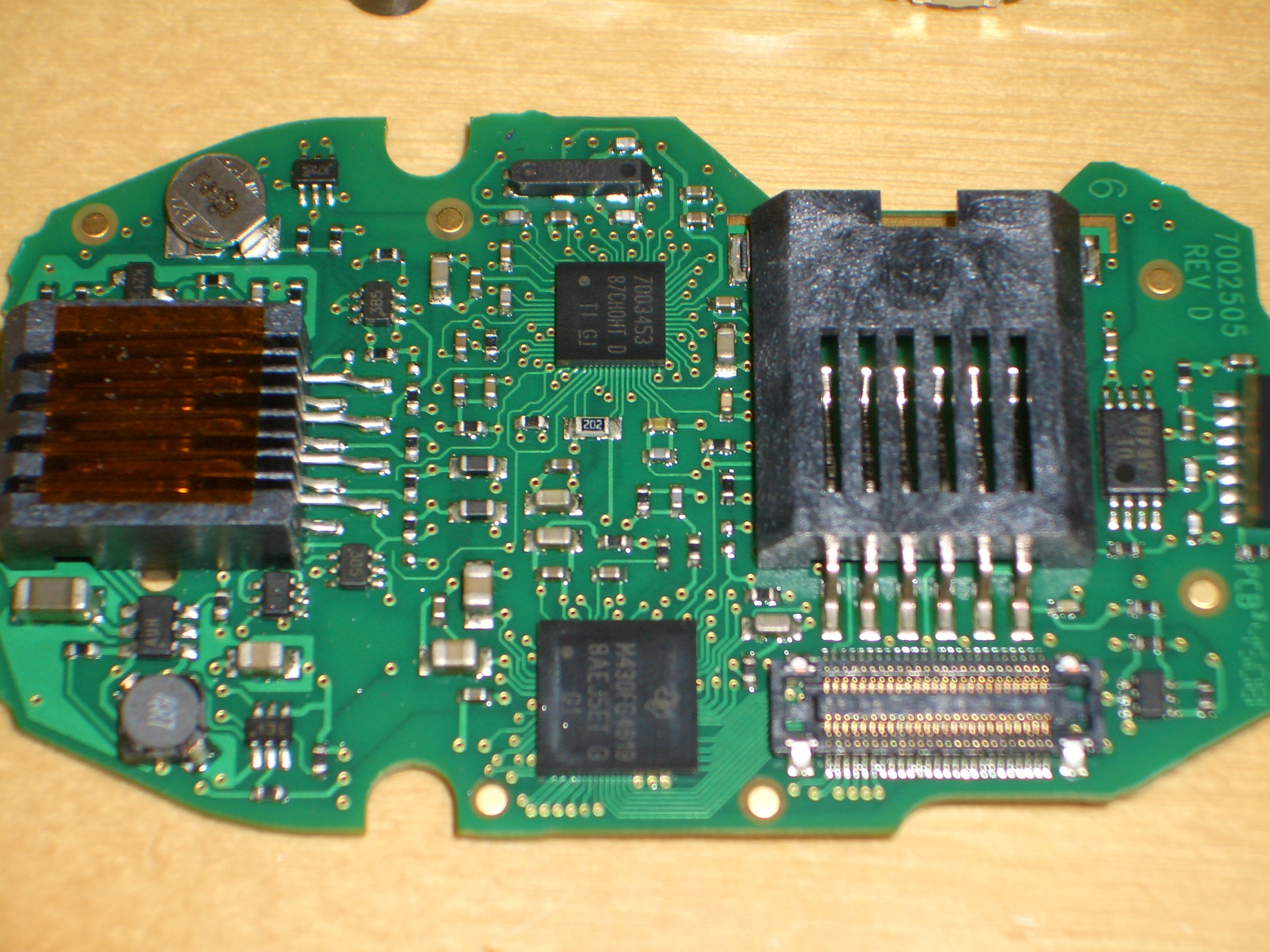

so, zwei weitere teile gefunden. Neben den tasten gibts in US8 gehäuse ( 8 pins )den NC7NP14 ( markierung NP14) Daneben ist in sot723-5 gehäuse der 74LVC1G86GV ( markierung V68 ). Anstatt von dem step-up AS1329B ( ASPB marking code ) kann auch ein LTC3400ES6-1 sein ( marking code LTBJM ). Der grosse µC weiterhin unbekannt, habe alle verfügbare ( beim atmel) datasheetsa angeguckt - da passt nix. Habe gesucht nach xQFP100 gehäuse, pin 32-33 xtal, pin 2-3 xtal2, pin 1 vcc/avcc/kein gnd - auch gespiegelt oder 'verdreht' - und nix gefunden. So, es ist also custom oder mature nciht verfügbar - wie auch immer, für mich uninteressant jetzt. In dem at25640 spi eeprom auch nciht wirklich etwas was weiter helfen kan. Bleibt also nur noch der einer dc/dc chip (can marking code) zur identifizieren.
Bei sanicare.de versandkostenfrei für 5€: Accu Chek Compact Plus Ii Set Mg/dl
was stand denn drin in dem spi-eeprom? hast du den Mega auslesen können? wenn ja mit was für einem Tool/Programmer? mit AVR-Dude hab ich nix sinnvolles rausbekommen können.
Vlad Tepesch schrieb: > was stand denn drin in dem spi-eeprom? > > hast du den Mega auslesen können? > wenn ja mit was für einem Tool/Programmer? > mit AVR-Dude hab ich nix sinnvolles rausbekommen können. hier, SPI eeprom inhalt. Was den mega angeht, der ist locked, leider nur haufen FFs.

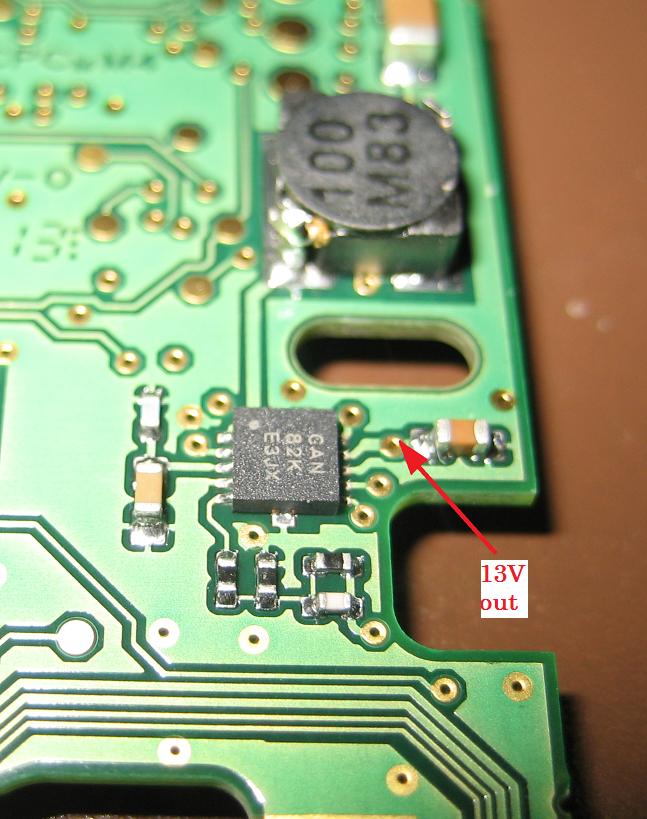

Ich würde ja gern die Ladungspumpe wiederverwenden, aber ich werde aus dem Board nicht schlau ... um eine Spannungsvervierfachung (3V->12V) zu erreichen braucht man doch mindestens vier Dioden, aber ich kann auf dem Board nur eine Diode ausmachen. Kann mir jemand erklären wie das ganze funktioniert?
Angehängte Dateien:
-
85 KB
Marko B. schrieb: > Ich würde ja gern die Ladungspumpe wiederverwenden, aber ich werde aus > dem Board nicht schlau ... um eine Spannungsvervierfachung (3V->12V) zu > erreichen braucht man doch mindestens vier Dioden, aber ich kann auf dem > Board nur eine Diode ausmachen. Kann mir jemand erklären wie das ganze > funktioniert? Der dc/dc wandler mit markierung 'CAN' ( QFN/DFN10 gehäuse ) ist für die 13V erzeugung zuständig. Habe noch nciht gefunden von wem der ist.
Hi, kannst Du ggf. checken ob das der hier sein könnte? Vout und GND passen wenn ich das richtig sehe. http://www.austriamicrosystems.com/eng/Products/Power-Management/DC-DC-Step-up-Converters/AS1343
@l.r. (Gast): Ne, laut Datenblatt hat der das Marking ASQN ... auch die Pinbelegung passt nicht. Die Markings von Austria fangen ja auch alle mit AS an. Ich hab ja schon die ueblichen Verdaechtigen abgegrast, aber nichts gefunden. Linear ists schonmal nicht, da fangen die Markings mit L an. TI hat Markings mit 3 Buchstaben, hab da aber auch keinen passenden gefunden. Bei ON, Maxim, ST, ebenfalls Fehlanzeige. Bloederweise ist die Buchstabenfolge "CAN" alles andere als hilfreich bei der Suche ...
Angehängte Dateien:
-
11 KB
Marko B. schrieb: > @l.r. (Gast): > > Ne, laut Datenblatt hat der das Marking ASQN ... auch die Pinbelegung > passt nicht. Die Markings von Austria fangen ja auch alle mit AS an. > > Ich hab ja schon die ueblichen Verdaechtigen abgegrast, aber nichts > gefunden. Linear ists schonmal nicht, da fangen die Markings mit L an. > TI hat Markings mit 3 Buchstaben, hab da aber auch keinen passenden > gefunden. Bei ON, Maxim, ST, ebenfalls Fehlanzeige. Bloederweise ist die > Buchstabenfolge "CAN" alles andere als hilfreich bei der Suche ... joa, hab ich auch - diese "can" ist wirklich eine seuche. Habe alle teile ausgelötet und durchgemessen - und einen schaltplan von dem DC/DC teil gemacht.
Angehängte Dateien:
-
170 KB

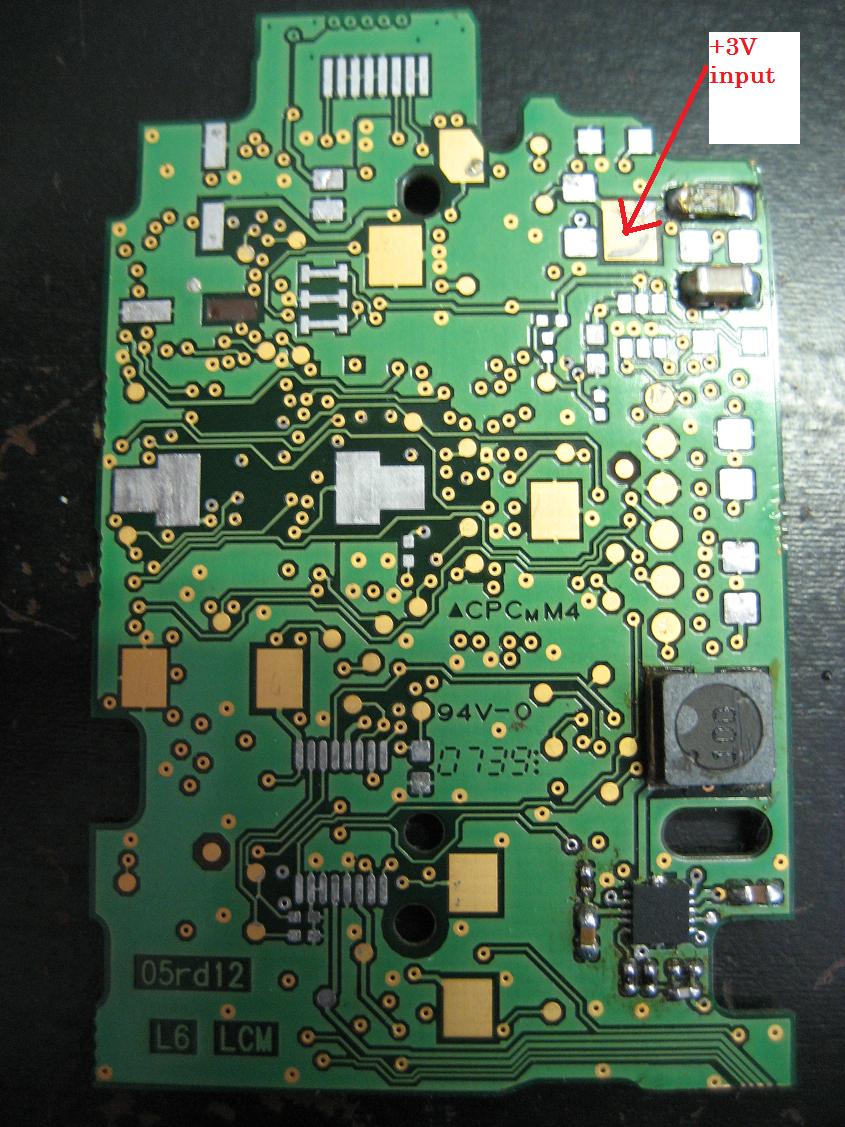

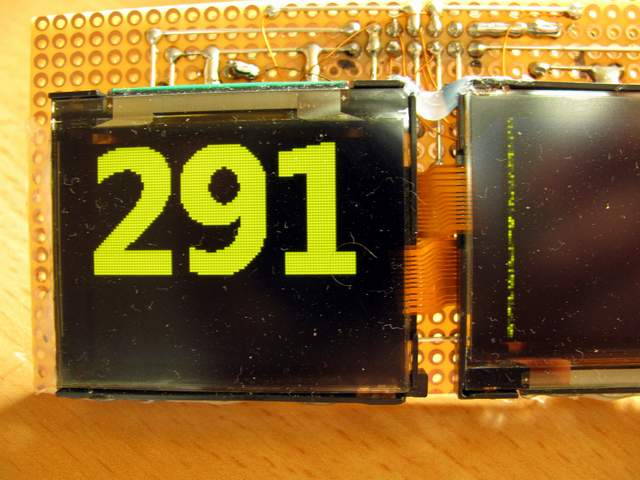

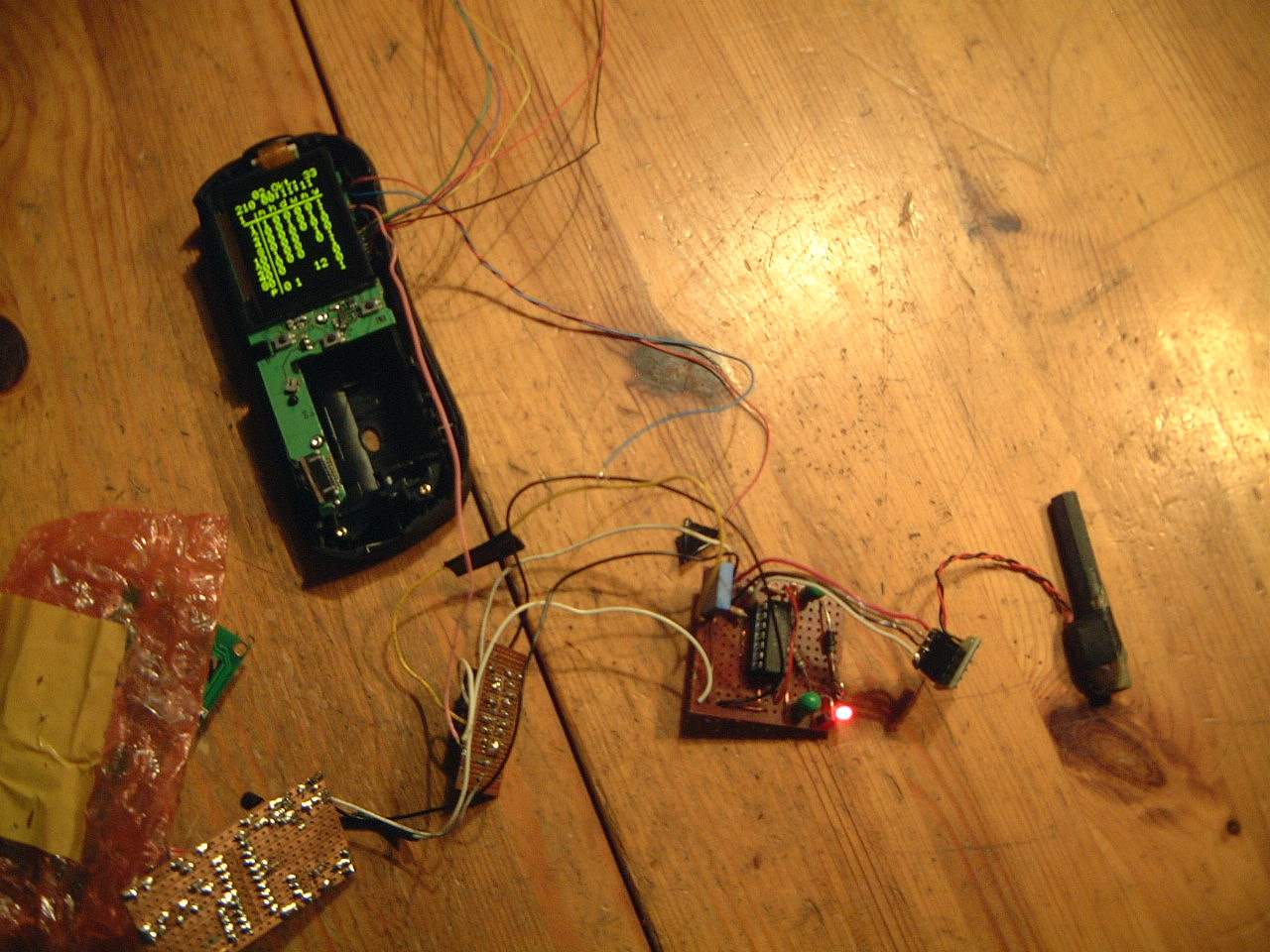

nach dem test in einem 'luftaufbau' - und natürlich damit spass macht nochmal alles gelötet. Hier die rückseite der platinne - 4.7µF und BAT54W sind hier drauf.
Angehängte Dateien:
-
180 KB

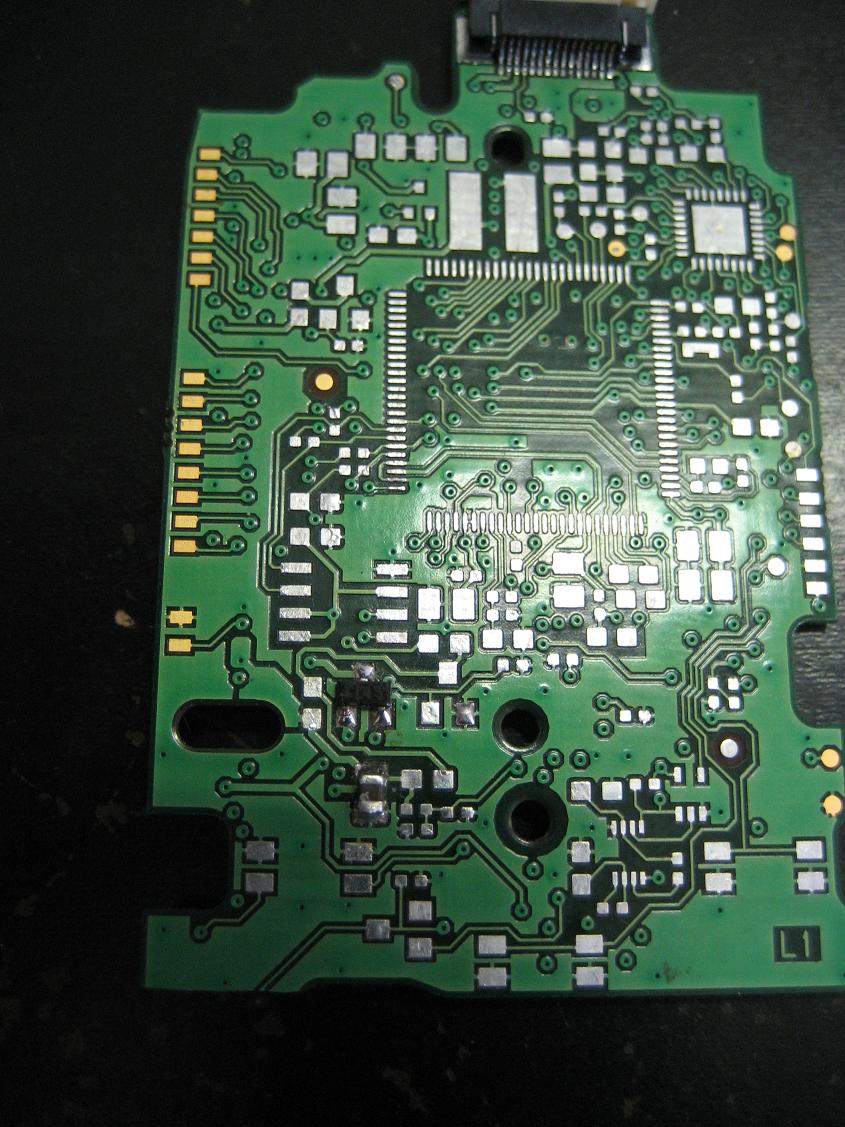

und die vorderseite. Oben nur sicherung und 22µF, unten alle anderen teile - vor allem DFN10 macht spass :)
Angehängte Dateien:
-
49 KB
und hier noch eine kleine brück - EN auf VIN, damit startet der DC/DC sofort.
Thomas was für eine Software benutzt du denn für deinen Schaltplan?
Super Thomas! Du hast nicht zufaellig schon ein Layout? :) Egal, ich mach auf jeden Fall auch dran. Hab gerade festgestellt dass der Tonertransfer mit dem 0,5 Pitch von der Buchse einwandfrei funktioniert. @Lupin: sieht schwer nach Altium aus.
Angehängte Dateien:
-
160 KB
ja es ist Altium, wobei habe nciht mal lib erstellt für PCB, von daher nciht wirklich 'brauchbar' - sollte aber als vorlage reichen für euch. Ich war "faul" - habe also wannebuchse genommen, löschen inder org. platinne gebohrt ( vorsicht 4 layer, löchen sind ensprechend grösser ), auf der anderen seite stück platinne um zu fixiren, paar fedeldräthe , etwas kleber und fertig ist es. Wie schon in dem photos oben ist die platinne etwas verkleinert, die abstehende 'zunge' is ab, zum befästigen habe ein loch da. Das ganze funktioniert natürlich - zum test, schnell benutzen reicht.
Angehängte Dateien:
-
72 KB

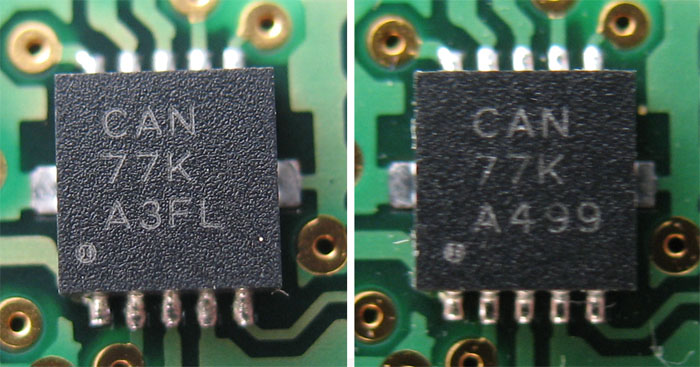

@glagna + @tinman: bei mir steht folgendes auf dem Baustein: CAN 77K A3FL bzw. CAN 77K A499 hat schon mal jemand drunter geschaut?
Ich hab rausgefunden dass die Pinbelegung 100% zum TPS61080 passt. Nur die Markings passen nicht. Bei den Bauteilwerten bin ich mir nicht sicher. http://focus.ti.com/lit/ds/symlink/tps61080.pdf
Angehängte Dateien:
-
18 KB

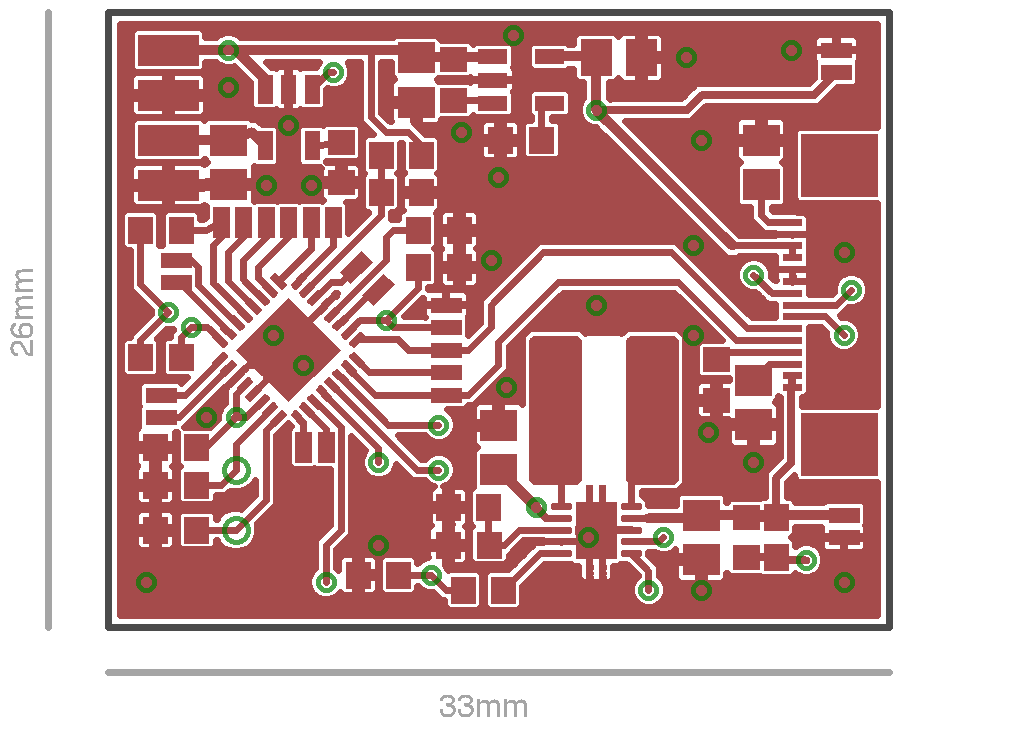

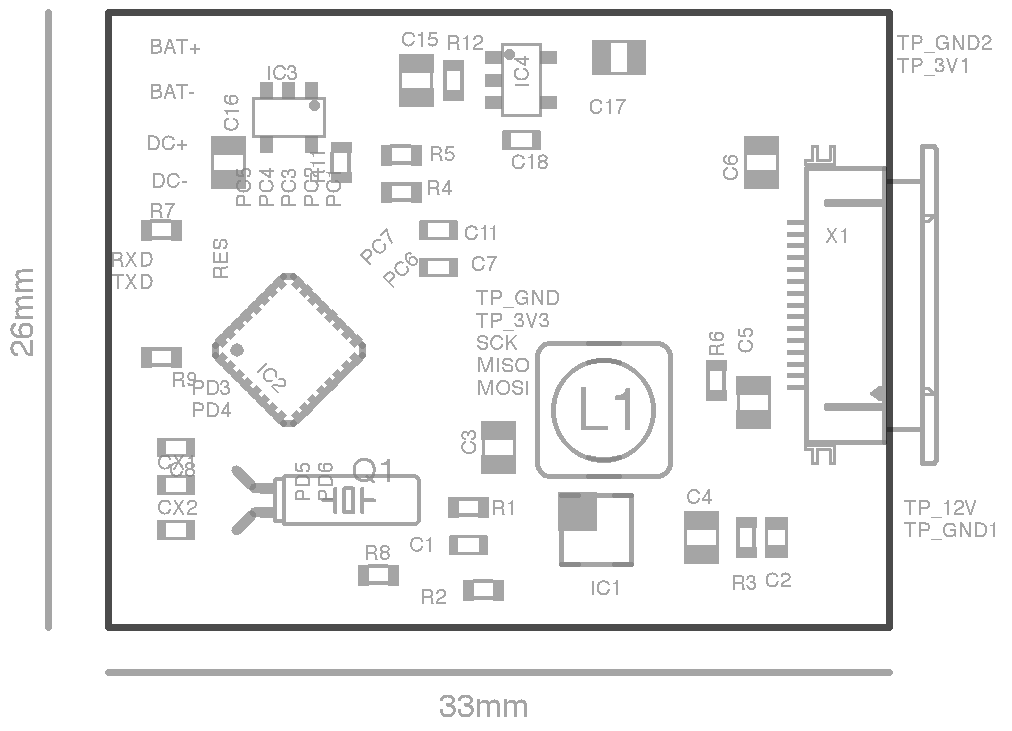

Falls man mit dem 0,5 mm pitch des OLEDs nicht zu recht kommt, kann man das Display auch "in situ" in Gang setzen. Der Atmega168 ist nämlich wie schon von tinman (Vielen Dank!) berichtet der OLED-Controller. PD1 - SDIN PD4 - SCLK PC1 - D/C (1=Data,0=Command) PC2 - RESET (0=RESET) PB1 - ICS (0=Device selected) Dann fehlen nur noch die zwölf Volt, also dann: PD5 - DC/DC - Converter Enable (1=12 Volt) Möchte man die Tasten abfragen, bitte sehr: PC5 - rechte Taste PC4 - linke Taste PD3 - mittlere Taste Die Tasten sind gegen GND geschaltet. Praktisch ist auch das der RXD/PD0 auf einem Messpad sitzt, so daß er bequem mit einem Lackdraht erreicht werden kann. Hab mal das mit adriaNo6 gutem Beispielcode (auch hier vielen Dank) kombiniert und es ist möglich die Bilder seriell ans OLED zu senden.
Ich hatte in einem anderem Thread angeeregt einen Adapter für das Disply zu bauen. Jemand hatte da ein sehr nettes kleines Board entworfen (Anhang). Hatte mir das so vorgestellt, das man das mehrmals auf der Platine dupliziert und dann selbst zersägt. Habs aber noch nicht bestellt, weil ich sowas noch nie gemacht habe und sich das nur wegen einer Platine kaum lohnt. Wenn von euch jemand regelmäßig sowas machen lässt wärs toll, wenn er mir die mit machen lässt. Ich bräuchte 6 von den teilen. Bei der großen Resonanz in diesem Thread in letzter Zeit, haben bestimmt auch noch andere Interesse.

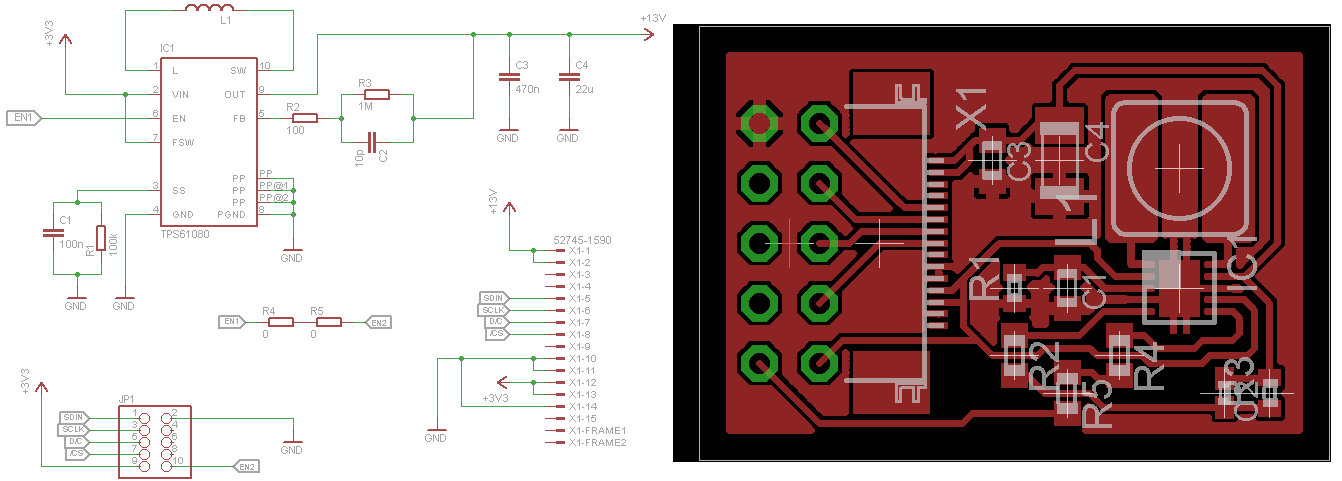

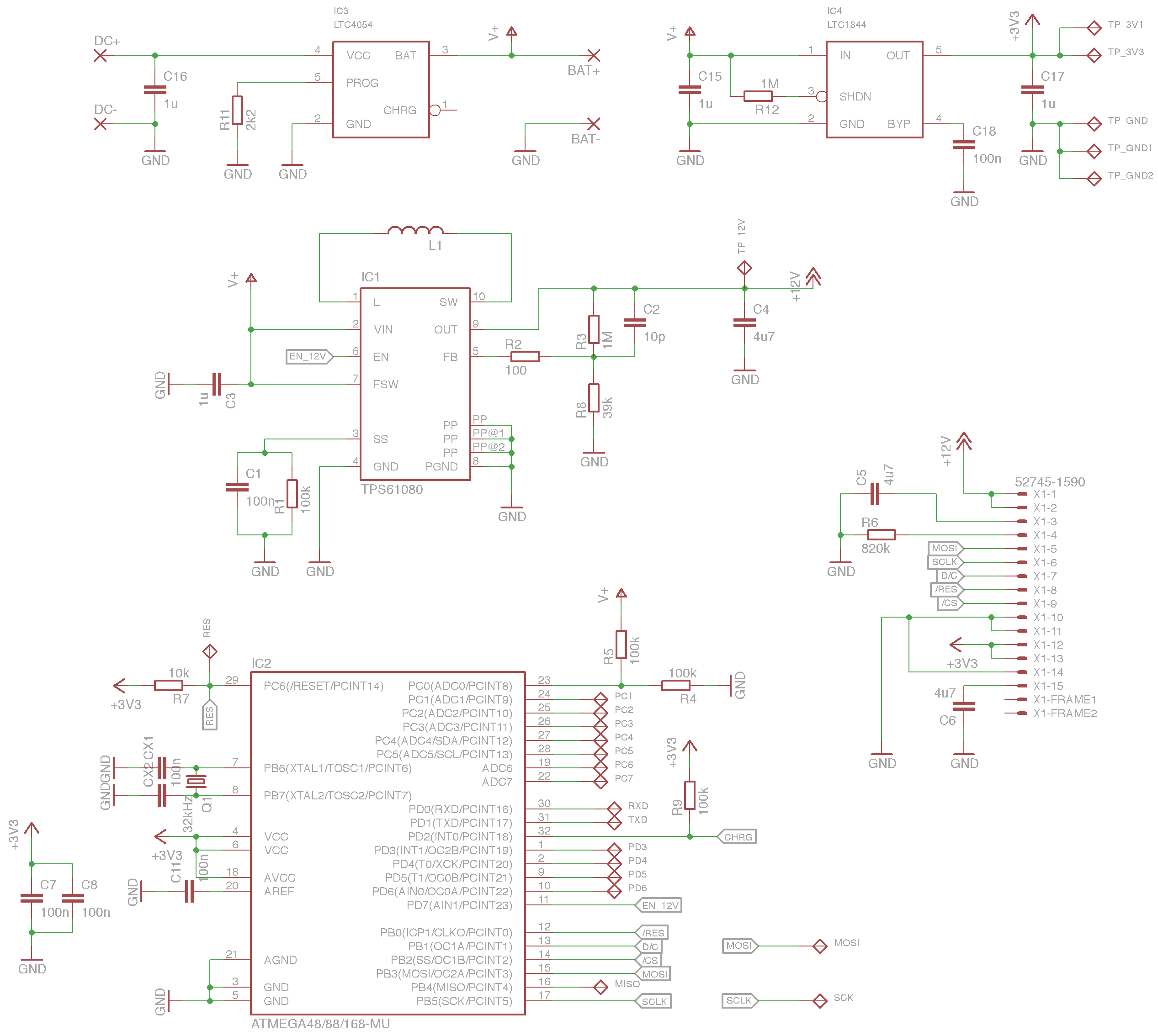

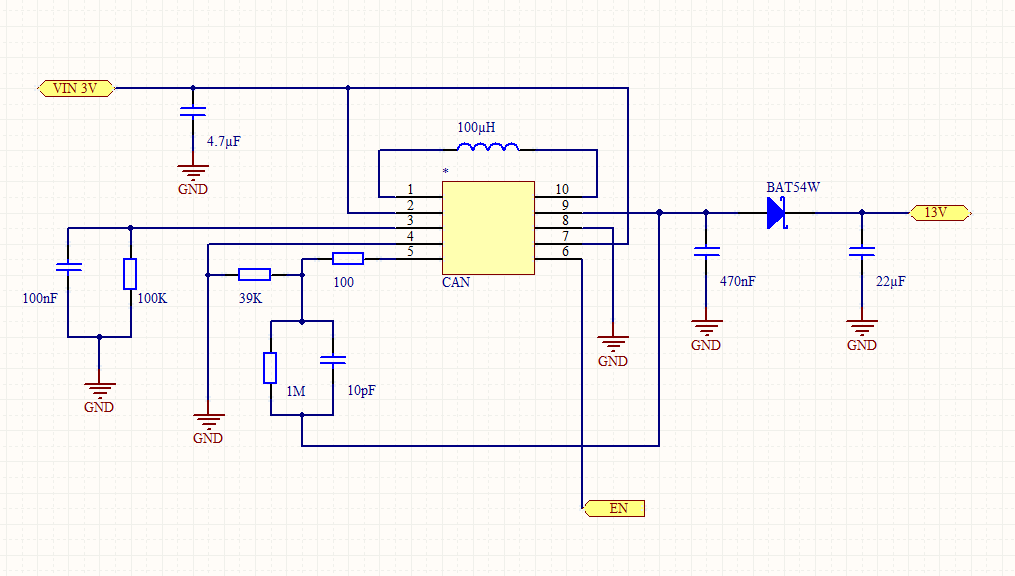

hier noch die schmeatics, der vollständigkeit halber. Allerdings ist der widerstand 820kOhm
Himmelherrgottnochmal... Warum müsst Ihr immer Layouts und Schaltpläne als ".brd" und ".sch" posten? Ich habe zwar Eagle, bin aber nicht gewillt, mir die Files immer extra herunterzuladen und Eagle anzuwerfen um mir das Zeug anzusehen. Viele andere Forenmitglieder haben (bestimmt auch aus guten Gründen) kein Eagle installiert und sind damit von Haus aus gehandycapt. --> Warum, zum Teufel, könnt Ihr die Dinger nicht mal als ".pdf" oder ".png" posten? Somit hättet nur Ihr einmal die Arbeit und jeder käme ohne Verrenkungen in den Genuss, einen Einblick in Eure wirren Gedankengänge zu erlangen! ...ich bekomme allmählich ne brd- und sch- Allergie...
Hi
>...ich bekomme allmählich ne brd- und sch- Allergie...
Nimm es gelassen. Eagle war das Programm, das meinen Rechner bisher am
schnellsten wieder verlassen hat. Wer denkt, das das zu Grundausstattung
gehört oder gar Bestandteil des Betriebssystem ist gehört halt
ignoriert.
MfG Spess
Hi
>ihr mäkelfritzen
Schon möglich. Aber es gibt hier ein paar Regeln bezüglich Bildformaten,
ups, jetzt klinge ich schon wie Falk, und wenn du etwas mitteilen
willst, solltest du dich daran halten.
MfG Spess
Magnus Müller schrieb: > Himmelherrgottnochmal... > > > ...ich bekomme allmählich ne brd- und sch- Allergie... hehe, der ist gut - geht mir genau so, Eagle habe nur virtualisiert hier, an sonsten seit jahren Protel 'geschädigt'. @spess53 > Wer denkt, das das zu Grundausstattung > gehört oder gar Bestandteil des Betriebssystem Ist Eagle nciht in jeder linux distri ? :P Was aber den vorschlag angeht einen board für den oled diplay zu machen, hmm , ich sehe das so : - da muss auch die 3v/12 dc/dc drauf - board muss etwas grosser als oled display selber sein und eine möglichkeit zu bieten das display da zu befestige ( mechanisch / geklebt ), das kann von dem original board übernommen werden ( löcher , abstände ). Ich denke so 50x40mm wird es sein. - 2.54 stiftleisteanschluss ist ok. Da den oled display nur leute haben die auch das ganze gerät besitzen, kann jeder die nötigen bauteile übernehmen ( TPS61080 , drosel, Flachbandkonnektor ). Hühnerfutter kann neu bestückt werden, mit 0805, 0603 smd. Wenn jemand so ein board erstellt und bestellt beim z.b. leiton investire ich auch gerne im vorraus. Beim 50x40, sind es beim 50 stk , 2 layer board (würde sinn machen- muss baer nciht), lötstop, ohne Bestückungsdruck 170eur kosten, also mit versand 4-5 eur/stk. Ob die 50 stk. reichen schwer zu sagen - ich brauche schon 5 stk. Achso, und nein, wir brauchen kein prototyp hehe, ich muss dauernd denken an den xmega board was verscholen ist ... Ach übrigens, danke an Marko B., der 'CAN' dc/dc ist ein TPS61080 , mindestens verhält sich so, das reicht schon als info ( z.b. falls austausch/bestellung notwendig ).
Angehängte Dateien:
das z.b. ist so ein adapter wie oben beschrieben -mit notwendigen elektronik, 2.54 anschluss und befästigten display.
Thomas R. schrieb:
> elektronik, 2.54 anschluss und befästigten display.
[haarschpaltmodus]
befestigt
[/haarspaltmodus]
ups, naja, ich nix gut deutschland, but deutschland gut zu mihc - geld kommt, essen kommt , aber danke für korrektur.
Thomas R. schrieb: > das z.b. ist so ein adapter wie oben beschrieben -mit notwendigen > elektronik, [haarschpaltmodus] mit der notwendigen Elektronik [/haarspaltmodus] > 2.54 anschluss und befästigten display. [haarschpaltmodus] befestigt [/haarspaltmodus]
kauf dich ein tutte deudsch. hat mich auch gehelft! ;o)
Vlad Tepesch schrieb: > Ich hatte in einem anderem Thread angeeregt einen Adapter für das Disply > zu bauen. > Jemand hatte da ein sehr nettes kleines Board entworfen (Anhang). > > Hatte mir das so vorgestellt, das man das mehrmals auf der Platine > dupliziert und dann selbst zersägt. > > Habs aber noch nicht bestellt, weil ich sowas noch nie gemacht habe und > sich das nur wegen einer Platine kaum lohnt. > Wenn von euch jemand regelmäßig sowas machen lässt wärs toll, wenn er > mir die mit machen lässt. > Ich bräuchte 6 von den teilen. > > Bei der großen Resonanz in diesem Thread in letzter Zeit, haben bestimmt > auch noch andere Interesse. EINFACH Danke....
OT:
Magnus Müller schrieb:
> kauf dich ein tutte deudsch. hat mich auch gehelft! ;o)
naja, nach 25 jahren in deustchland habe immer noch nicht gelernt, zum
glück arbeiten genug leute für mich um meine fehler zu korriegieren.
Vielleich bin ich einfach zu alt, oder zu faul, who cares, die die es
wollen verstehen mich, die anderen sind mir eh egal :)
Hat sich Jemand eventuell schon mal die Mühe gemacht, nen Seriell Dump von der Kommunikation mit dem original Oled Atmel Controller zu machen? Wär ganz interessant...
Soweit ich weiss, hat Texas Instruments mal einen full custom chip entwickelt, der Blutzuckermessungen machte. Gerät wollten sie nicht sagen, ich hatte immer den Accucheck im Verdacht, kann aber sein, dass es dieses Gerät ist.
Harald aus Erlangen schrieb: > Soweit ich weiss, hat Texas Instruments mal einen full custom chip > entwickelt, der Blutzuckermessungen machte. Gerät wollten sie nicht > sagen, ich hatte immer den Accucheck im Verdacht, kann aber sein, dass > es dieses Gerät ist. wenn ich mir den accuchek nano angucke weiss ich die antwort, da ist 'alles' TI marked und sehr custom.
@tinman das sieht auch sehr gut aus. Wozu aber so viele stifte? wenn du davon mehrere hast, würde ich welch davon nehmen.
Vlad Tepesch schrieb: > @tinman > das sieht auch sehr gut aus. > Wozu aber so viele stifte? > > wenn du davon mehrere hast, würde ich welch davon nehmen. ehm nein, du hast falsch verstanden. Was ich meinte ist wenn du oder jemand anderes einen adapter bauen möchte dann so wie cih beschrieben habe : - mit 3/12v dc wandler - mit platinne was mindestens so gross ist wie display selbst - wegen mechanischer stabilität - mit 2.54 anschluss ( wannenbuchse 10 pol z.b. mit EN, RST, DC, CS, SCLK, SDATA, 3V, GND ) - TPS61080 , drosel, flachbandkonnektor vom original board - rest neu, mehr bastller-freundliche smd :) Dann investiere ich gerne im vorraus falls zu wenig 'abnehmer' vorhanden. Das photo da ist ein anderes display ( 16 bit parallel - deswegen s viele pins ).
Ich habe bald auch drei dieser Displays vorliegen und wäre an einer Anschlussplatine ebenfalls interessiert. Ich müsste dann nichts eigenes layouten und einzeln bestellen.
Thomas R. schrieb: > Das photo da ist ein anderes display ( 16 bit parallel - deswegen s > viele pins ). Das LCD sieht auch interessant aus. Welche Typenbezeichnung und welche Auflösung hat es? Danke.
M. G. schrieb: > Thomas R. schrieb: >> Das photo da ist ein anderes display ( 16 bit parallel - deswegen s >> viele pins ). > > Das LCD sieht auch interessant aus. Welche Typenbezeichnung und welche > Auflösung hat es? > Danke. etwas OT aber gut, display ist 1.6" mit 128x128 und 256k farben, 8/9/16/18 bits CPU parallel bus und Samsung S6D0117 controller. Gekauft beim http://stores.shop.ebay.com/MDflystore
@ Christian H. Ebend einzeln bestellen lohnt sich nicht so richtig. es kann ja mal jeder der welche nehmen würde den Zähler erhöhen. uint8 PlatinenCounter = 6; Wobei ich jetzt von der von mir vorgestellten Variante rede. Ich finde es nicht schlimm, wenn man ein wenig spielraum hat bei der Anbringung des Display und nicht gezwungen ist, es direkt auf die Platine zu packen, außerdem geht bei den kleinen Platinen mehr auf eine Platine, was es wieder billiger macht. Es macht keinen sinn, 1€ für so ein gerät auszugeben, wenn man dann für die adapter 5 bezahlen muss. wie gesagt: wenn jemand von euch in nächter zeit sowiso Leiterplatten machen lässt, wärs toll, wenn er eine Platine mit mehreren der Adapter mit machen lässt und dann das an die leute verschickt.
Vlad Tepesch schrieb: > > Wobei ich jetzt von der von mir vorgestellten Variante rede. > Ich finde es nicht schlimm, wenn man ein wenig spielraum hat bei der > Anbringung des Display und nicht gezwungen ist, es direkt auf die > Platine zu packen, außerdem geht bei den kleinen Platinen mehr auf eine > Platine, was es wieder billiger macht. > Es macht keinen sinn, 1€ für so ein gerät auszugeben, wenn man dann für > die adapter 5 bezahlen muss. > wenn ich sehr billig haben möchte ( und trotzdem mechanisch gut befestigi ) siehe http://www.mikrocontroller.net/attachment/54962/IMG_0356.JPG Auch wenn die displays "nur nen euro" kosten, ich mache die flachbandkabeln ungerne kaputt, was mit deinem adapter vorprogrammiert ist. Und da sowieso jeder 12V für den display braucht ( und sowieso die bauteile schon hat ) ist mein vorschlag es groesser zu machen. Falls niemand es so möchte, auch nciht schlimm, mir reicht die Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" auch vorläufig.
Thomas R. schrieb: > Auch wenn die displays "nur nen euro" kosten, ich mache die > flachbandkabeln ungerne kaputt, was mit deinem adapter vorprogrammiert > ist. > > Und da sowieso jeder 12V für den display braucht ( und sowieso die > bauteile schon hat ) ist mein vorschlag es groesser zu machen. Das wäre auch eher meine Vorstellung. Ich würde das Display auch lieber mit der Platine zusammen als Modul (incl. Befestigunsbohrungen) verstehen. Dieses kann ich dann leicht überall anschließen. Da ich aber keine Massenproduktion aufmachen möchte, darf die Platine wirklich nichts (d.h. < 3€) kosten. Ansonsten mache ich es genauso wie Thomas.
@tinman: deine Variante sieht auch recht interessant aus. Nur den Wannenstecker halte ich für nicht so glücklich gewählt. wie hast du denn das ganze zeug eigendlich da so sauber runter bekommen? Backofen? Edit: wenn jemand ein alternatives Layout macht, was mehr anklang findet. würde ich da auch mit bestellen.
Vlad Tepesch schrieb: > @tinman: > deine Variante sieht auch recht interessant aus. > Nur den Wannenstecker halte ich für nicht so glücklich gewählt. > wie hast du denn das ganze zeug eigendlich da so sauber runter bekommen? > Backofen? > nein, hab einen reflow oven hier. Backofen könnte aber auch gehen, dann aber die plastics,elkos, drosseln und den buzzer erst von hand auslöten Habe keine 8pol micromatch da, und auch keinen 2mm wannen, deswegen 2.54, ist zwar nciht sooo schön, aber stabil und funktioniert. > wenn jemand ein alternatives Layout macht, was mehr anklang findet. > würde ich da auch mit bestellen. ja genau, das ist es. Wir sollten mal kurz zusammenzählen wie viele platinnen werden benötigt. Die platinnen müssen dann 50x40 oder besser 60x40mm sein ( links und recht löcher dann ). Sogar beim 60x40, doppelseitig und 50stk abnahme sollte es klappen mit <3eur/stk.
ich würde vorschlagen, die besprechung über platinen nach hier zu verlagern: Beitrag "hilfe bei Layout" aber 50 werden wohl nicht zusammenkommen. Mein ansatz war halt son kleines Board und dann die Mindestgröße bei bilex einseitig ohne druck. und die adapterplatine so oft wie möglich darauf duplizieren. da wär man vielleicht bei 2€ pro platine gewesen.
Angehängte Dateien:
-
96 KB
@dasmcboot: ganz so einfach wollte ichs mir zu Anfang eben nicht machen! ;-) 6 Drähte angelötet + Programm kurz modifiziert und es lief! (da war ich selbst erschrocken - so arbeite ich sonst eigentlich nicht - also ohne langes Debuggen! ;-))) ...habe die einfache und schnelle OnBoard-Variante nun aber auch auf meiner [http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html Seite] hinzugefügt.
heißt das du hast den internen mega168 umprogrammieren können? was muss man dafür tun? ich dachte der is locked? Oder kann man trotzdem beschreiben? ämder mal auf deiner seite den widerstandswert an Pin4 da müssen kilo hin
Locked heisst nur, dass man ihn nicht auslesen kann. Umprogrammieren geht immer.
> heißt das du hast den internen mega168 umprogrammieren können? ja - hatte ja Tim H. (dasmcboot) schon erfolgreich gemacht > was muss man dafür tun? > ich dachte der is locked? Oder kann man trotzdem beschreiben? dass heißt aber nur dass der Controller auslesegeschützt ist! beschreiben kann man ihn... > ämder mal auf deiner seite den widerstandswert an Pin4 da müssen kilo > hin danke - habe ich geändert!
eagle kann jpg/png direkt exportieren. Datei - export - image :-) ... nur mal so angemerkt
@tinman könntest du bitte von deiner "gestrippten" platine ein paar hochauflösende Fotos zum leiterbahnen tracing machen. BZW. die von dir hier eingestellten in original auflösung zur verfügung stellen? danke p.c.squirrel pcs dot mail at gmx dot at

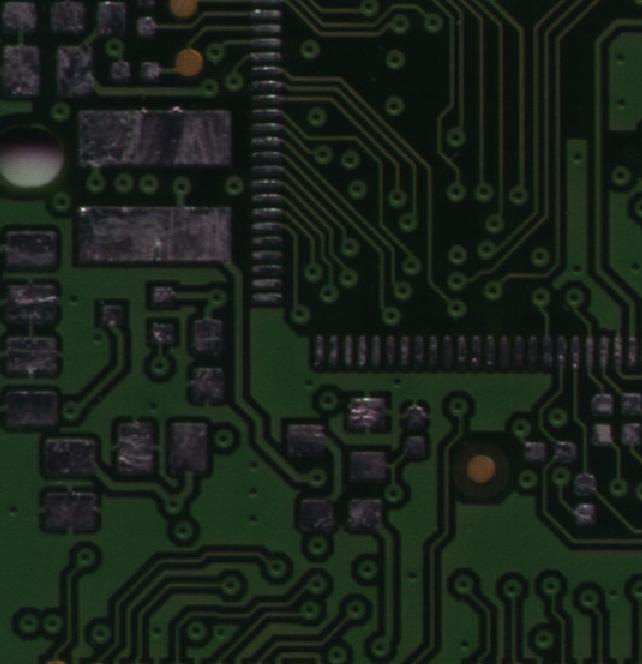

Das tracing wird schwer werden. Wenn man den aufdrucken glauben kann, hat die 6 Layer (oder was soll das L1 und das L6 auf der anderen Seite bedeuten= >Wie erzeugt ihr denn die Bilder mit 16 Graustufen? http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html hat ein tool, das macht aus aus 4bit bmp einen header, den du einbinden kannst wenn du wissen willst, wie du zu einem 4bit bmp kommst -> Paint (das was zu jedem Windows gehört) speichern unter 16bit-Bitmap. oder du suchst die eine alte Paint-shop-Pro version. Aber in der Tat: wenige der modernen Bildbearbeitungstools können noch dieses format. da bleibt scheinbar nur folgender weg. Bild in gimp (oder so) laden -> auf graustufen gehen -> indizierte Farben wählen und auf 16 farben reduzieren -> speicher und dann mit anderen Tool öfnfen und als 4bit bild speichern. Das problem steckt dann aber trotzdem in der palette, die die Farben indiziert, die muss natürlich in der Helligkeit auf oder absteigend sortiert sein. Das simpelste wär, wenn man mit der opencv ne kleine Anwenugn schreibt, die dann quasi jedes Bildformat lesen kann, und von da aus direkt die Umrechnungen macht und den header erzeugt. Mal sehen, vielleicht bastel ich da heut abend mal was zusammen.
Philipp Eichhorn schrieb: > @tinman > > könntest du bitte von deiner "gestrippten" platine ein paar > hochauflösende Fotos zum leiterbahnen tracing machen. BZW. die von dir > hier eingestellten in original auflösung zur verfügung stellen? > > danke > p.c.squirrel > > pcs dot mail at gmx dot at das board hab ich schon verwendet - wie oben auf den photos zu sehen, aber kann eins noch 'säubern', kein problem.

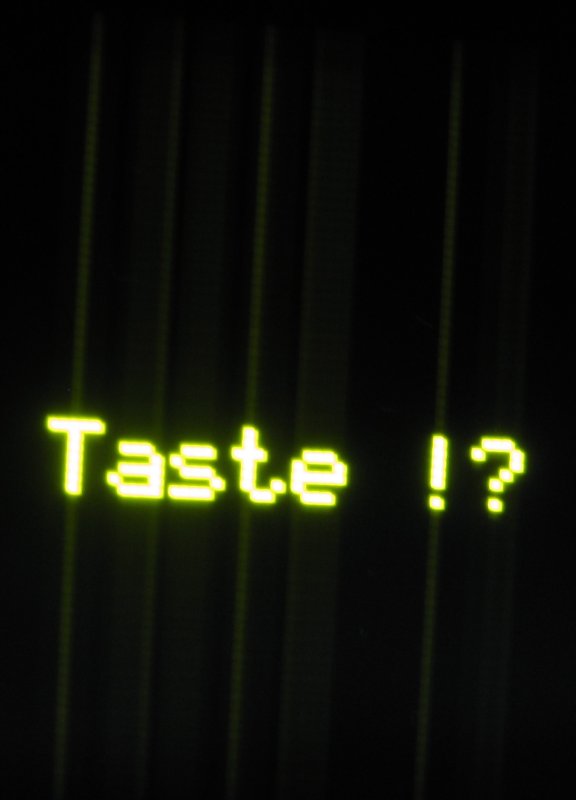

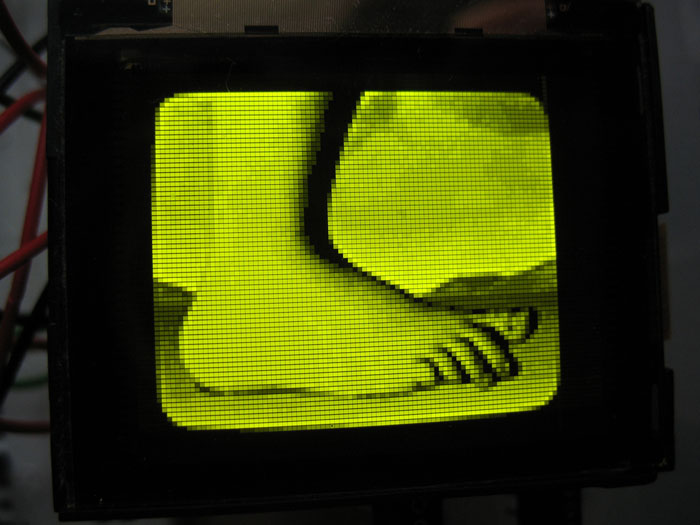

Wenn man das Display an seine Taktgrenze bringt lassen sich durch Bildwechsel bestimmt auch mehr als 16 Stufen anzeigen.
Angehängte Dateien:
-
33 KB
Vlad Tepesch schrieb: > Das tracing wird schwer werden. > Wenn man den aufdrucken glauben kann, hat die 6 Layer (oder was soll das > L1 und das L6 auf der anderen Seite bedeuten= > ja, so ist es, es sind 6 layer @Philipp ok, hab ausgelötet alles und scanned, bilder sind unterwegs zu dir.
poste mal die bilder. Auch wenn falk dann wieder rummeckert. zur not, pack sie auf einen Image-upload-dienst
Angehängte Dateien:
-
350 KB
dann war mein Versuch also umsonst wenn ich nur die beiden äußeren lagen hab. vielleicht ist´s ja trotzdem hilfreich @tinman danke für den scan

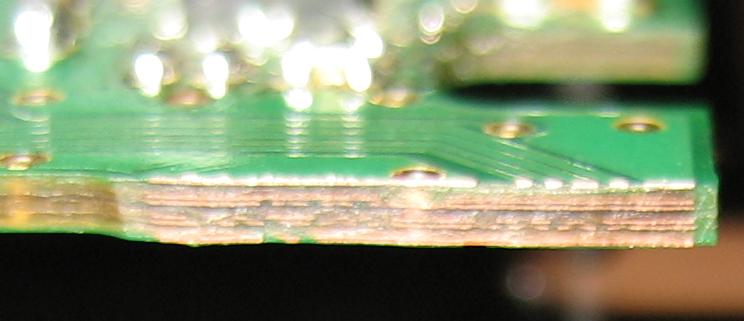

Ja leider. Du siehst ja auch eine Menge VIAs, die weder auf Bottom noch auf Top eine Verbindung haben. Es liegt also nahe, dass da noch mehr Layers sind.
Vlad Tepesch schrieb: >>Wie erzeugt ihr denn die Bilder mit 16 Graustufen? > ... > da bleibt scheinbar nur folgender weg. > Bild in gimp (oder so) laden -> auf graustufen gehen -> indizierte > Farben wählen und auf 16 farben reduzieren -> speicher und dann mit > anderen Tool öfnfen und als 4bit bild speichern. > > Das problem steckt dann aber trotzdem in der palette, die die Farben > indiziert, die muss natürlich in der Helligkeit auf oder absteigend > sortiert sein. Genauso klappt es! Glücklicherweise speichert GIMP die Graustufen der Helligkeit nach sortiert, d.h. Farbe mit dem Index 0 ist Schwarz und 16 entspricht strahlendem Weiß. Zumindest als erster Hack funktioniert es so. Ich habe die Bildchen unter Linux mit GIMP als C-Header abgespeichert (Endung .h) und ein kleines Konvertierprogrämmchen geschrieben (s. Anhang). Das Programm schreibt die Bilddaten in dem für das Display passenden Format (2 Pixel/Byte) auf die Textconsole. Mittels Pipe kann man die Ausgabe aber auf die serielle Schnittstelle schicken. So, z.B.: ./konverter > /dev/ttyUSB0 Vorher hilft ein: gcc -o konverter konverter.c Die Geschwindigkeit der seriellen Schnittstelle läßt sich mit stty einstellen. (z.B. stty -F /dev/ttyUSB0 115200).
Hallo Gemeinde, ich habe heute meine drei Kaufexemplare bekommen und möchte das Gehäuse des BZ-Meßgerätes nun möglichst schonend öffnen. Hat wer vielleicht ein paar Tipps wo sich Schrauben (bisher keine gesehen) oder Rastnasen o.ä. befinden ? Für Hinweise wäre ich sehr dankbar.
schau dir die Bilder hier -> http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html mal an. Ich hab das einfach vorsichtig mit nem kleinen Schraubendreher aufgehebelt. Irgendwo angesetzt und dann vorsichtig nach rechts oder links immer den Spalt vergrößert.
Ich habe meine Geräte auch heute bekommen und eins auseinander gerupft. Schrauben sind nur im Inneren vorhanden (Platine sowie etwas von der Mechanik). Ansonsten ist das Gehäuse einfach zusammengedrückt aber nicht verklebt. Es ist übrigens äßerst robust. Auch wenn ich ziemlich gewalttätg beim Öffnen war, gibt es äußerlich nur geringfügige Spuren (man muss schon wissen, wo ich den Schraubendreher angesetzt habe).
Hat schon jemand den internen Mega mit einem neuem Program programmiert und würde den Code veröffentliche?
Hier, wie versprochen ein kleines Tool, was eine beliebige Bilddatei nimmt und sie für das Display aufbereitet. Entweder als header oder als ausgabe auf die standardausgabe. (momentan nur 4bit format) Ist kompiliert für windows (VS 2005), sollte jedoch (wenigstens nach kleinen änderungen) auch unter linux zu bauen gehen. Einzige voraussetzung ist die OpenCV-Bibliothek (braucht unter linux glaub ich gtk+). Hab den binär-output im header oder auf der console nicht überprüfen können, da ich das display noch nicht zum laufen bekommen habe (bastel momentan an was anderem) wenns da probleme gibt, reportet die mal oder korrigierts selbst (aber postet, dann den aktuellen code hier). aber achtung ich hab den Code nur fix zusammengehackt. Hat also noch verbesserungspotenzial :o)
was das auseinandernehmen angeht: wie habt ihr diese hässlichen kleinen schräubcheb rausgekriegt? Ich hab mich da übelst abgemüht, weil ich nicht so eine inbus hab. oder habt ihr alle so einen schraubendreher / bit
Ich habe einen passenden Torx-Schraubendreher.
@Vlad_Tepesch Danke für den Hinweis auf Deine Webpage. Leider ist da am Gehäuse wenig zu erkennen. Hab's aber trotzdem ohne Schaden öffnen können. Hab dazu und für die Schrauben ein und denselben Schlitzschraubendreher (mit gut gehärteter Klinke, ca. 2mm breit) verwendet. Ist schon faszinierend was in so ein kleines Volumen reinpasst an Mechanik und Elektronik ja sowiso. @All Hat jemand 'ne Ahnung, was das große flache Teil mit zwei Anschlüssen auf der Vorderseite der Platine sein könnte (unterhalb der beiden zylindrischen Elkos), eine Ferritspule vielleicht ? Und hat sich schon mal jemand das 'Spektrometer' (Farbdetektor für den Teststreifen) angeschaut ?
ist nicht meine Webpage, sondern die von Thomas F. (adriano6) Die schrauben hab ich auch mit nem normalen Dreher rausbekommen, war aber doch recht mühsam.
Bastelschrauber schrieb: > Hat jemand 'ne Ahnung, was das große flache Teil mit zwei Anschlüssen > auf der Vorderseite der Platine sein könnte (unterhalb der beiden > zylindrischen Elkos), eine Ferritspule vielleicht ? Ist ein Piezo-Beeper. > Und hat sich schon mal jemand das 'Spektrometer' (Farbdetektor für den > Teststreifen) angeschaut ? Ich habe einen mal komplett(!) auseinander genommen. Er enthält zum einen (schätzungsweise) einen Laser (besteht aus zwei dicht zusammenliegenden Bauteilen; könnten auch zwei verschiedenfarbige LEDs sein) und einer fotoempfindlichen Fläche. Der Laser hat vier Anschlüsse, der Sensor zwei. Ich kann heute abend ja mal ein Foto machen und versuchen es halbwegs schaft zu treffen. Ich weiß aber nicht, wie der Laser und der Sensor anzusprechen sind. Auch nicht, ob es IR, UV oder sichtbares Licht ist.
@Christian H. He na klar, ein Beeper, danke. Wäre für 'ne Spule auch reichlich unformatig (Grundfläche zu Höhe) gewesen. Die Bilder der Spektrometers wären mal interessant. Ich vermute eine Kombination aus einem NIR-Laser (Laser + Monitordiode = 4 Anschlüsse) und eine entsprechende 'breitbandige' (IR-)Diode (Anode + Katode = 2 Anschlüsse).
Bastelschrauber schrieb: > und eine entsprechende 'breitbandige' (IR-)Diode (Anode + Katode = 2 > Anschlüsse). Glaube ich eher nicht. Ist etwa 3x3mm groß und ca 0,5mm hoch (so aus der Erinnernug bestimmt).
Ich hab mal einen Artikel angelegt: http://www.mikrocontroller.net/articles/Compact_Pro_Blutzuckermessger%C3%A4t-Hardware Ist bisher nur ein Stub, aber da könnte man das vorhandene Wissen mal strukturiert sammeln. Der Thread ist langsam ganz schön unübersichtlich geworden. mal ne Bitte an die, die das ding schon komplett zerlegt, entlötet, belötet und reversed haben: Eine Beschreibung wär nett, welche komponenten man runternehmen muss, um den Mega mit stepup und Display und Tasten (eventuell mit IR mit buzzer) zu betreiben um noch möglichst viele PIns am Mega frei zu haben und vor allem, wo man die vom Board elegant abgreifen kann. Quasi alles raus, was man nicht braucht. Die Frage ist ja auch, für welche Komponenten der Mega verantwortlich ist und was der große Atmel-IC macht.
Bastelschrauber schrieb: > @Christian H. > He na klar, ein Beeper, danke. Wäre für 'ne Spule auch reichlich > unformatig (Grundfläche zu Höhe) gewesen. > Die Bilder der Spektrometers wären mal interessant. Ich vermute eine > Kombination aus einem NIR-Laser (Laser + Monitordiode = 4 Anschlüsse) > und eine entsprechende 'breitbandige' (IR-)Diode (Anode + Katode = 2 > Anschlüsse). Also Laser ist dort schon mal gar nicht. Es handelt sich dort um zwei rote Leuchtdioden und wohl eine einfache Fotodiode um die Funktion der beiden LED's zu prüfen.
oh, das ding heißt plus http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware
Angehängte Dateien:
-
83 KB
Hier auch noch mein Foto. Es handelt sich um zwei rote LEDs (wie bereits gesagt). Beide haben eine Vorwärtsspannung von 1,6V. Dazu gibt es noch eine dritte Diode (im Bild link). Sie hat eine Vorwärtsspannung von 1,154V - emittiert aber kein sichtbares Licht. Rechts erkennt man die Fotodiode. Im Diodentest ergibt sich eine Vorwärtsspannung von 0,6V. Bei der Widerstandsmessung habe ich ca 300kOhm in Flussrichtung und je nach Beleuchtung einen Widerstand in Sperrrichtung von 300kOhm bei mäßiger Beleuchtung (Schreibtischlampe, nicht direkt beleuchtet) und unendlich bei Dunkelheit (Finger drauf). Also eine stinknormale Fotodiode (ich korrigiere meine vorherige Aussage daher hiermit).
Kann der ATMega 168A mit Ponyprog programmiert werden oder wird die device id nicht erkannt?
Guck doch auf der Ponny website, an sonsten 168 einstellen und force ?
kann das mit ??? gekennzeichnete Bauelement ein Temperatursensor sein?
grrr, jetzt bin ich sauer, habe alle gehäusen die ich hatte weggeschmissen, natürlich sonsoren nicht ausgebaut. Ob temperatur oder was auch immer sensor wird man schneller sehen wenn man sich die ganze gehäuse anguckt.
Hallo zusammen, ich hätte mal eine Frage in Bezug auf das umflashen des Mega168. Was für ein ISP-Programmerkabel verwendet Ihr dazu? Die Schaltung arbeitet mit 3V. Gängige Programmerkabel wie die vom STK200/300 setzen 5V voraus. Wäre nett, wenn jemand außer kommerziellen Lösungen auch eine hätte, die man selber bauen kann. Ich beschäftige mich schon länger mit dem Gerät. Euer Forum ist wirklich interessant und hilfreich. Wisst Ihr eigentlich, dass das Gerät einen Vorgänger in Blau hat? Der große Atmel-Controller (custom) arbeitet hier allein mit einem LCD-Display ohne Hintergundbeleuchtung. Der Controller (Bezeinung: 5J6690) steuert das Display direkt. Das Display (auch custom) zeigt die selben Elemente, wie sie mit dem OLED-Display nachgebildet werden. Der Atmel steuert hier den gesamten Ablauf und die Messung. Beim Nachfolger mit OLED-Display ist das sicher genauso. Der Mega168 ist hier quasi der Display-Controller. Mich wundert nur, dass sie hier die Tasten auf den Mega gelegt haben. Meine Überlegung ist die: Wenn man den großen Controller runterbekommt, kann man die fertigen Funktionen (wie das IR-Interface usw.) durch Brücken auf freie Pins des Mega168 umleiten. Der Mega168 ist jetzt der alleinige Controller und macht nun was wir wollen. So kann man das gesamte Gerät (evtl. von unnötigen Ballast wie Motoren usw. befreit) für eigene Lösungen wie z.B. für ein handliches Temperaturmessgerät verwenden. Für weitere Anregungen dankbar.
Fossy schrieb: > Hallo zusammen, > > ich hätte mal eine Frage in Bezug auf das umflashen des Mega168. > Was für ein ISP-Programmerkabel verwendet Ihr dazu? > Die Schaltung arbeitet mit 3V. Gängige Programmerkabel wie die vom > STK200/300 setzen 5V voraus. Wäre nett, wenn jemand außer kommerziellen > Lösungen auch eine hätte, die man selber bauen kann. > STK200 hat 'nur' einen 74HC244 wenn ich richtig in erinnerung habe. Der wird auch ohne schmerzen mit 3V arbeiten. Sollte jedoch HCT244 drin sein wird nciht gehen. Lösung - tauschen, ich habe hier einen STK200 der ein 74LV244 benutzt - damit geht der ab 1V bis 5,5V. > > Wisst Ihr eigentlich, dass das Gerät einen Vorgänger in Blau hat? > Der große Atmel-Controller (custom) arbeitet hier allein mit einem > LCD-Display ohne Hintergundbeleuchtung. Der Controller (Bezeinung: > 5J6690) steuert das Display direkt. Das Display (auch custom) zeigt die > selben Elemente, wie sie mit dem OLED-Display nachgebildet werden. > Der Atmel steuert hier den gesamten Ablauf und die Messung. > > Beim Nachfolger mit OLED-Display ist das sicher genauso. Der Mega168 ist > hier quasi der Display-Controller. Mich wundert nur, dass sie hier die > Tasten auf den Mega gelegt haben. > es ist zwar display controller, allerdings scheint doch etwas komplex zu sein das ganz. Es scheint das deratmega168 wie ein 'port expander' arbeitet, muss aber zugeben ich habe da nciht mehr weiter nachgeguckt. > Meine Überlegung ist die: Wenn man den großen Controller runterbekommt, > kann man die fertigen Funktionen (wie das IR-Interface usw.) durch > Brücken auf freie Pins des Mega168 umleiten. Der Mega168 ist jetzt der > alleinige Controller und macht nun was wir wollen. So kann man das > gesamte Gerät (evtl. von unnötigen Ballast wie Motoren usw. befreit) für > eigene Lösungen wie z.B. für ein handliches Temperaturmessgerät > verwenden. klar, das sollte gehen, es sind einige pins bei dem atmega168 die man benutzen kann, hmm, vielleich sollte cih einen ganzen schaltplan erstellen.
Thomas R. schrieb: > Ob temperatur oder was auch immer sensor wird man schneller sehen wenn > man sich die ganze gehäuse anguckt. Da gibt es kein Gehäuse. Sie Dir mein Foto an und Du kannst den Chip ohne Gehäuse incl. Bondingdrähten sehen.
Christian H. schrieb:
> Sie Dir mein Foto an und Du kannst den Chip
^^^
Ups; Typo; soll natürlich "Sieh" sein.
Thomas R. schrieb:
> Guck doch auf der Ponny website, an sonsten 168 einstellen und force ?
Danke für den Klasse Tip, der 168A hat afaik eine andere device Id als
der 168 und deswegen frag ich ja.
Christian H. schrieb: > Christian H. schrieb: >> Sie Dir mein Foto an und Du kannst den Chip > ^^^ > Ups; Typo; soll natürlich "Sieh" sein. :) habe auch so verstanden. Was ich allerding meinte ist, diese platinne ist eigentlich an die gehäuse angeschraubt, so kann gehäuse entsprechend optisches kanal bilden ( dann eher etwas opto nicht termo ), oder eine trennwand ( dann was auch immer, auch termo, aber kein opto ).
Nein, die LEDs (ich nehme mal an, dass es drei sind; eine davon IR) liegen alle hinter einer kleinen Kunststofflinse. Die Fotodiode liegt hinter einem Durchbruch ohne Kunststoff. Der Messstreifen liegt längs über LEDs und Fotodiode. Im Bereich der Fotodiode befindet sich eine schwarze Fläche (Testfeld mit chemischen Reagenzien). Über den LEDs liegt ein gelbgrüner Kunststoffstreifen. Das ist wahrscheinlich eine Art Lichtwellenleiter bzw Diffusor. Laut Wikipedia: Bei der optischen Messung wird das Blut im Teststreifen über eine Kapillare zu einem von außen sichtbaren Testfeld eingezogen. Dort sind verschiedene chemische Stoffe eingelagert, die mit dem Blut reagieren, was zu einer Farbänderung des Testfeldes führt. Diese Farbänderung wird vom Messgerät erfasst und aus der Dauer und Stärke der Änderung der Blutzuckerwert bestimmt.
Ich hab nu auch ein paar von den Geräten hier vor mir liegen. Hat jemand eigentlich schon fertigen Source-Code, den ich direkt zum testen auf den Atmega flashen kann?! (In dem die Pinbelegung etc. schon drin ist) adriaNo6 hat sowas ja schon gemacht, auf seiner Seite finde allerdings nicht diesen Sourcecode (nur einen für den Atmega 8)
Die dritte LED ist sehr wahrscheinlich eine IR-LED. Infrarot 1,2...1,8V rot 1,6...2,2V gelb, grün 1,9...2,5V blau (auch UV), weiß 3...4V (typ. 3,4V) Da sie nicht sichtbar leuchter, bleibt nur IR und UV. UV schließt sich aus, da hierfür die Forwärtsspannung zu gering ist. Ich hätte auch schon einen Einsatz für den Fotosensor: Fingerpulsmesser, Blutsauerstoffsensor. Beispielsweise als Lügendetektor oder für den Hobbydoktor ;-)
Ja, wenn die Wellenlängen der LEDs halbwegs passen, wäre die Idee vom Pulsoximeter ganz interessant. Allerdings ist der zerlegte Sensor sicherlich nicht zum Berühren geeignet, wegen der Bonddrähte.
Sebastian schrieb: > Ja, wenn die Wellenlängen der LEDs halbwegs passen, wäre die Idee vom > Pulsoximeter ganz interessant. Allerdings ist der zerlegte Sensor > sicherlich nicht zum Berühren geeignet, wegen der Bonddrähte. Über der Sensorplatte ist noch eine Kunststoffhaube (mit Linse für die LEDs) angebracht, sollte also kein Problem sein. Höchstens, dass die Lichtquelle dafür wohl zu schwach ist. Der Finger muss wohl dafür durchleuchtet werden. Naja, Versuch macht Kluch.
Angehängte Dateien:
-
16 KB

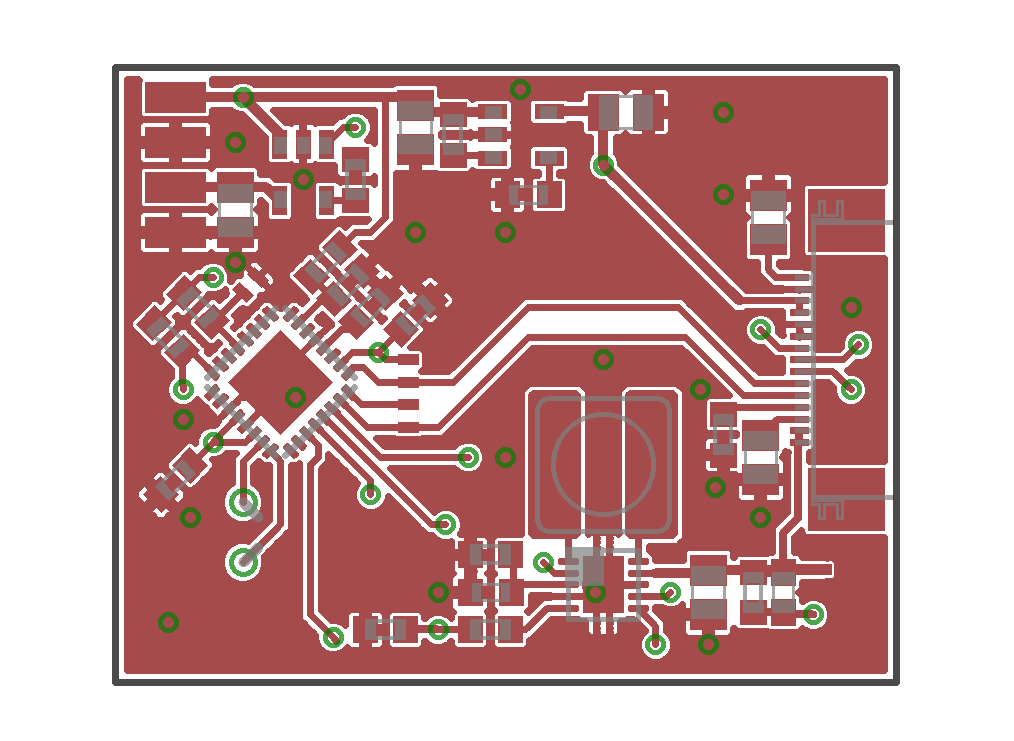

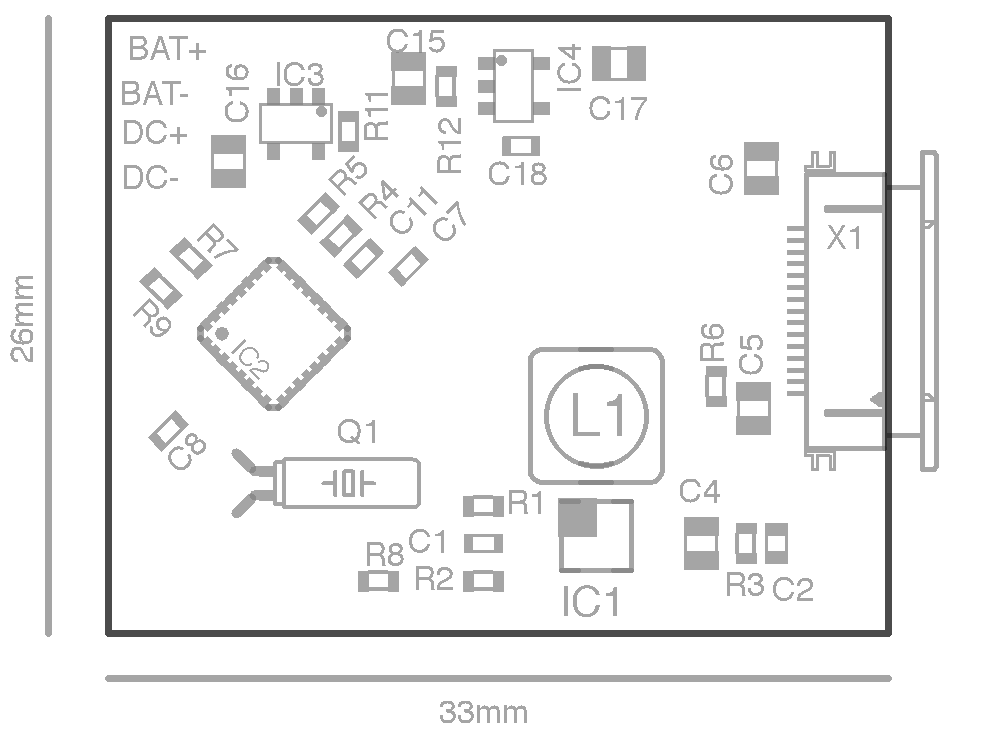

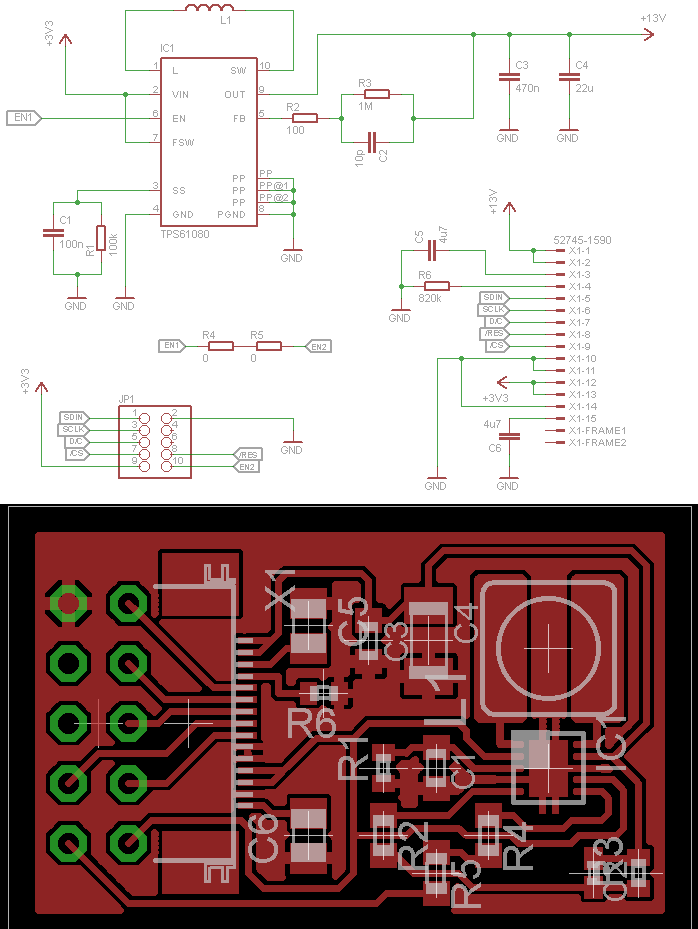

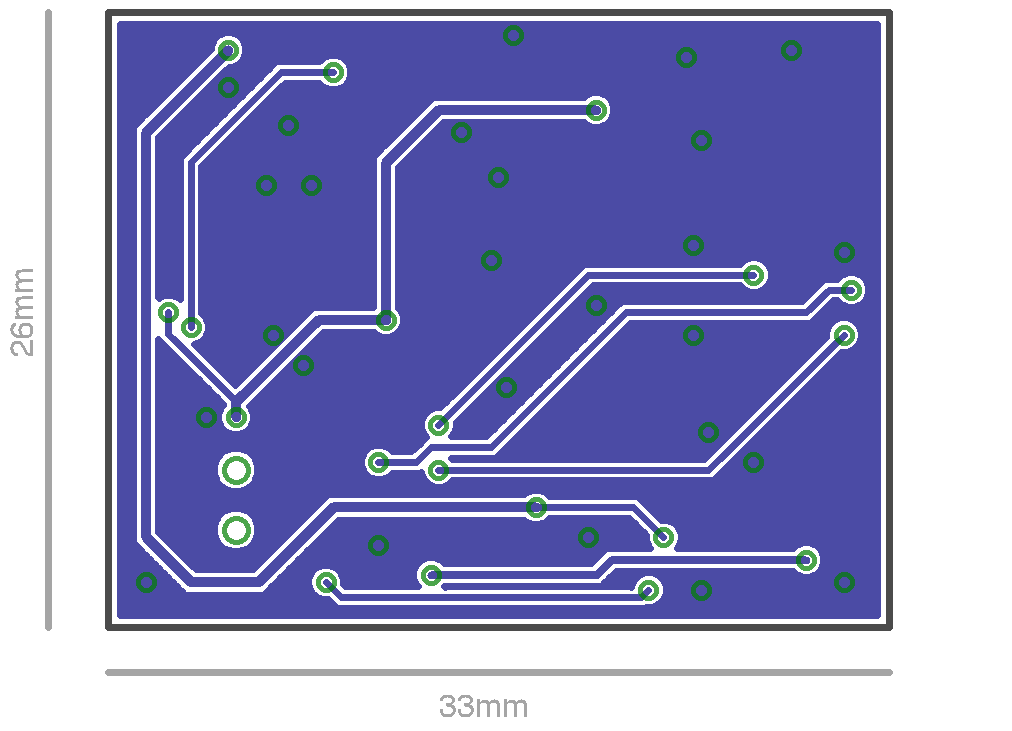

So, ich hab jetzt mal ein Adapterboard gemacht, das den Boostwandler beinhaltet. Die Bauteile sind alle recycled, bis auf die beiden 0-Ohm Widerstände. Auf diese kann man aber verzichten, wenn man den Enable-Eingang nicht braucht.
Hier die Eagle-Files. Ist alles noch nicht getestet, sollte aber funktionieren :)
Christian H. schrieb: > Die dritte LED ist sehr wahrscheinlich eine IR-LED. > > Da sie nicht sichtbar leuchter, bleibt nur IR und UV. UV schließt sich > aus, da hierfür die Forwärtsspannung zu gering ist. Halte ich immernoch für ein Gerücht. Denn wenn es IR wäre, dann würde man es mit einfachen Mitteln sichtbar machen können (Stichwort Handykamera) und das tut die Diode unter Spannung nicht. Ausserdem liegt das Die seitwärts, was bei einer Lichtemitierenden Diode mit einer Optik darüber keinen Sinn machen würde. Ich bleibe bei meiner Version, daß es sich um eine Fotodiode handelt, die zwecks Test der beiden Led's dort benötigt wird. Denn schließlich würde es das Meßergebnis verfälschen, wenn die Led's nicht korrekt arbeiten würden und so hat das Gerät eine einfache Möglichkeit sich selbst zu testen. Zwar würde es auch mit dem großen Fotoelement gehen, dafür müsste dann aber einen Referenzstreifen über die Optik gelegt werden um das Licht zu reflektieren und das wäre umso aufwendiger.
Grrr ... Kommando zurück ... da fehlen ja noch die 4,7uF Kondensatoren und der 820k-Widerstand ... kann man meine letzten 2 Beiträge löschen?
820k-Widerstand und 4,7u Kondesatoren eingefügt und einen bösen Fehler korrigiert. :)
Artikel kann man bearbeiten, deshalb mal der Hinweis auf den Artikel http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware Es wäre gut, wenn jeder der Informationen hier im Thread bereitgestellt hat, die Erlaubnis erteilt, dass ich die Texte/Bilder/Schaltpläne/Programme da rein kopieren kann, oder kann man das Posten in einem Forum als solche auffassen? Noch besser wäre natürlich, wenn er diese selbst da einpflegen würde. Was vor allem noch fehlt und Karsten bereits bemerkt hat, ist SourceCode für den Mega. Es wär nett, wenn bereits geschriebener Code zur Verfügung gestellt werden würde.
Angehängte Dateien:
-
17 KB
Nochmal als Bild. Ich werd das auch in den Artikel packen, sobald es getestet ist. Wäre schön wenn ein paar Leute vorher nochmal drüberschauen könnten.
Bin mir nicht ganz sicher, aber hast du den Connector nicht spiegelverkehrt drauf? Edit: Auch könnte es schwierig werden, wenn man die pins reinlötet, stehen die ja leicht oben durch und werden auch von oben festgelötet (wenn nicht durchkontatkiert). Die blockieren dann möglicherweise das Flex-Kabel und die Buchse
Mal was anderes: Das ding muss doch auch eine Real Time Clock haben, oder? Es merkt sich ja doch recht präzise Datum und Uhrzeit vielleicht ist das noch einer der ungeklärten ICs,
Hi
>Das ding muss doch auch eine Real Time Clock haben, oder?
An dem 100-Pinner Atmel ist ein 32...KHz Quarz dran. Wird wohl dort drin
sein.
MfG Spess
Vlad Tepesch schrieb: > Mal was anderes: > > Das ding muss doch auch eine Real Time Clock haben, oder? > > Es merkt sich ja doch recht präzise Datum und Uhrzeit > vielleicht ist das noch einer der ungeklärten ICs, Ich vermute mal, daß der Quarz unterhalb des "unbekannten" Atmel-Käfers mit der passenden Bezeichnung 32D7Z der Uhrenquarz ist. Wenn ich mal schnell drüber schaue scheint dieser auch an den Unbekannten zu gehen. Im Prinzip wäre es ja auch quatsch dort eine externe RTC einzusetzen, wenn doch der Unbekannte genug Leistung dafür hat, wenn es denn wirklich was in Richtung FPGA ist. PS: Spess war ne Sekunde Schneller
Hi
>PS: Spess war ne Sekunde Schneller
Entschuldige.
MfG Spess
spess53 schrieb: > Hi > >>PS: Spess war ne Sekunde Schneller > > Entschuldige. > > MfG Spess Das muß ich mir aber noch stark überlegen ;-)
Angehängte Dateien:
-
110 KB
Ben ■. schrieb: > Christian H. schrieb: >> Die dritte LED ist sehr wahrscheinlich eine IR-LED. > Halte ich immernoch für ein Gerücht. Denn wenn es IR wäre, dann würde > man es mit einfachen Mitteln sichtbar machen können (Stichwort > Handykamera) und das tut die Diode unter Spannung nicht. Ok, habe ich auch nochmal überprüft. Da leuchtet nichts. Das mit dem auf der Seite liegen, ist mir erst ins Auge gesprungen, als Du es erwähntest. Für Interessierte: Im Anhang nochmal das Photometer mit Deckel.
Halo B. Heller Messgeräte sind gut. Auch der Medichip der bei Siemens Medical Solution (Corporate Technology) von Hrn. Walter Gumbrecht liegt , Tel.: 09131-732871 wäre super wenn es da nicht die Patent und ... wären. Auch könnte man da vielleicht den Virus der Schweinegrippe schnell mit analysieren und die Software vielleicht opensource stellen aber es gibt ja Patent ... Was hällst du von Canada. Ist schon 9 Jahre her. Frag mal nach. http://www.3sat.de/dynamic/sitegen/bin/sitegen.php?tab=2&source=/nano/astuecke/07391/index.html Im Juli 2000 veröffentlichte eine Forschergruppe der Universität von Edmonton in Kanada im renommierten "New England Journal of Medicine Transplantationsmethode wurden die Langerhans-Inselzellen Dr. Leo Bühler von der Abteilung Chirurgie des Universitätsspitals Genf
@Funkamateur1: Was solln der Post bedeuten? Schoen, dass da was rum liegt... Aber Schweinegrippe? Was hat das hier mit dem Projekt zu tun? OnTopic: Ich werde mir das Photometer mal anschaun, wenn ich wieder in Berlin bin. Bin hier gerade in der Bosnischen Pampa im Urlaub ;) Auch mal den grossen Chip aufschleifen. Uebrigens: schoene Dokuseite im Mikrokontroller.net! OffTopic: Bin gerade am ueberlegen im CR mal eine Sendung ueber reverse-engineering zu machen.. Jemand Interesse daran? Das hier ist ja ein schoenes Beispiel dafuer! Fuer die Zweifler: Sorry, bin hier an einem PC, im Inet Cafe wo ich mich net einloggen will... Gruss aus Bosnien tec

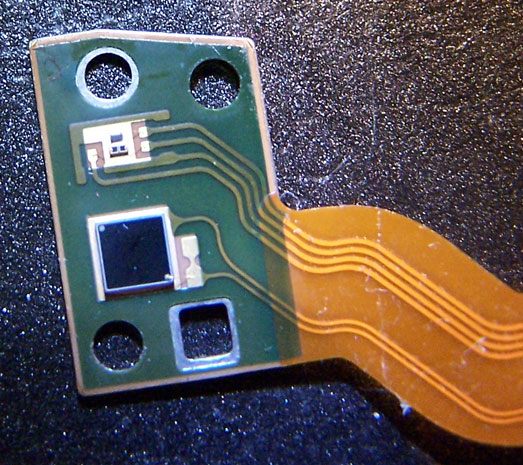

Uebrigens: Das fragliche Bauteil am Spektrometer koennte eine Referenzdiode sein. (Bin mir aber nicht sicher). Werde das ebenfalls mal am laufenden Geraete checken wenn ich wieder in Landen bin. tec
tec aka Bjoern schrieb: > OffTopic: Bin gerade am ueberlegen im CR mal eine Sendung ueber > reverse-engineering zu machen.. Jemand Interesse daran? Das hier ist ja > ein schoenes Beispiel dafuer! Was ist das CR? Interessant hört sichs auf jeden Fall an. Ich kann mir überhaupt nicht vostellen, wie man durch Aufschleifen etwas über die Funktionen eines Chips herausfinden kann.
>Was ist das CR? @vlad_tepesch: vermutlich ChaosRadio http://chaosradio.ccc.de/ @tec: Sendung ueber reverse-engineering? Interesse besteht! ;-) Gruß OLED-Fan
Musste man bei dem Display irgendwas reverse-engineeren? War doch ein Datenblatt vorhanden. Dann ist es nur engineeren, aber nicht reverse engineeren :-P
es geht ja um das reversen des Boardes und des großen Atmel-ICs
Ich habe von einem Board, mangels Reflow-Ofen bzw Heißluft (außer einem Baumarktfön, mit dem ich die Platine nicht bearbeiten will - es soll ja nicht alles ab), mit einem Teppigmesser den großen ??? entfernt. Ich will ja nur die Spannungsreglung, den ATmega sowie das Display verwenden. Macht also mal hinne und bekommt raus, ob man das ??? noch anderweitig zweckentfremden kann - bevor mir auch noch die zwei anderen Boards unters Messer kommen (ein Gerät habe ich noch zusammen gelassen) ;-)
Hi
>bevor mir auch noch die zwei anderen Boards unters Messer kommen
Wieso Messer. Das Teil bekommst du mit dünnem Kupferdraht (Fädeldraht),
Entlötlitze und einer halbwegs feinen Lötspitze runter. Dauert ein paar
Minuten.
MfG Spess
Ein paar Fragen noch: (An diejenigen die die entlötete Platine durchgemessen haben) - Hat jemand ein Datenblatt des IR-Moduls? An welchen Pins des großen ICs hängt das Teil dran? - Welche Bauteile (auf dem Board) gehören alle zum 3V-Wandler (LTC3400ES6-1)? - Was ist das 6-polige (naja hat laut gestripptem Platinenfoto nur drei) Bauteil gleich recht vom unteren 470µF-Elkos? - Hängt der Buzzer am großen IC oder gar am Atmega? Eventuell auch an welchem Pin? - Ist der Buzzer ein Schallwandler oder ein Summer (also Spannung dran = summt)? So, nun aber eine gute N8.
ich hätte auch eine frage: hat der ATMEGA einen externen Quarz oder OSzillator, oder wird der interne benutzt. danke pcs
Philipp Eichhorn schrieb: > ich hätte auch eine frage: > > hat der ATMEGA einen externen Quarz oder OSzillator, oder wird der > interne benutzt. > > danke pcs intern
Angehängte Dateien:
-
140 KB
Christian H. schrieb: > Ein paar Fragen noch: > (An diejenigen die die entlötete Platine durchgemessen haben) > > - Hat jemand ein Datenblatt des IR-Moduls? An welchen Pins des großen > ICs hängt das Teil dran? IR module datenblatt - leider nicht, von 'hinten' gesehen aber Pin 1 in/out ?, pin 2,3,4,5 GND, pin 6 VCC, pin 7 in/out ?, pin 8 NC IR module pin 1 auf atmel pin 92, IR module pin 7 auf atmel pin 75. > - Welche Bauteile (auf dem Board) gehören alle zum 3V-Wandler > (LTC3400ES6-1)? die L auf der forderseite ( neben dem grossen atmel, 6.8µH ) und ncoh ein C auf der rückseite paar teile, aber guck einfach anhang > - Was ist das 6-polige (naja hat laut gestripptem Platinenfoto nur drei) > Bauteil gleich recht vom unteren 470µF-Elkos? quarz 4 mhz, ist hauptquarz für der grossen atmel. > - Hängt der Buzzer am großen IC oder gar am Atmega? Eventuell auch an > welchem Pin? pin 6 und 7 > - Ist der Buzzer ein Schallwandler oder ein Summer (also Spannung dran = > summt)? > ist buzzer, sprich schallenwandler.
Christian H. schrieb: > - Hat jemand ein Datenblatt des IR-Moduls? An welchen Pins des großen > ICs hängt das Teil dran? Datenblatt: http://www.vishay.com/docs/82539/tfdu2201.pdf ■
Falls das TFDU2201 ist, wundert mich nur das der IR modul direkt an 3.3V VCC und port pins hängt - kein vorwiederstand für die sende diode. An sonsten passen die pins.
@Vlad Tepesch: Genau, Chaosradio. Wär sicher mal ein Thema von Interesse ;) Bin wie gesagt gerade nicht an einem festen Internetzugang... Wenn ich wieder in Berlin bin, können wir ja mal schauen. Gruß tec
Wenn der Atmega168 programmiert werden soll, muss da der große Atmel raus? Versuch schon seit über einer Stunde den 168er zu programmieren über ISP avrdude zeigt folgendes an Device ID 0x000000 Warum wird der ATmega168 nicht erkannt? Am ISP interface liegt es nicht habe, habe als Test einen ATmega16 beschrieben.
hat dein Pogrammer eine falsche spannung? vielleicht erkennt er die schwachen 3V pegel des Gerätes nicht richtig Edit: mit meinem auf 3V umgebauten UsbASP konnt ich die richtige ID auslesen

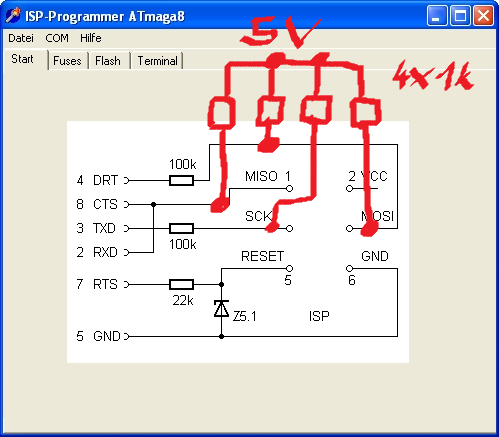

mein Programmer ist ein Pollin evo. board. Besitze leider keinen USB Programmer. Wenn ich VCC auf 5V erhöhe wird es das Board nicht mitmachen oder?
ist nicht zu empfehlen. wenn du grad noch nen mega8 und ein paar kleinteile rumliegen hast. kannst du den usbASP von ulli radig seite nachbauen. mit einer Abänderung. zwischen dem v+ aus dem usb und der restlichen schaltung baust du 2 1n4148 dioden (am besten per jumper zu/abschaltbar) die reduzieren die Spannung jeweils um 0,7V, so dass man am ende ca. auf 3,6 kommt. Is zwar nicht die schönste lösung, aber es geht Edit: das ist zwar eigendlich außerhalb der spec des mega8 (wenn du nicht grad einen mega8L hast) aber bei mir funktioniert es super.
einen ATmega8 habe ich noch aber leider fehlen mir dir restlichen kleinteile. Ich versuche mal die 2 Dioden und den Pollin "evo" board

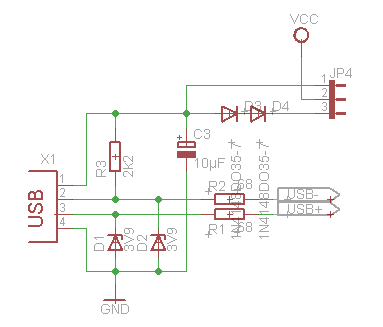

mit den 2 Dioden hat es geklappt. """""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" tobi@SamsungNC10:~/Dokumente$ avrdude -p m168 -c ponyser -P /dev/ttyUSB0 -u flash:w:Oled168PV_Demo01.HEX -F avrdude: AVR device initialized and ready to accept instructions Reading | ################################################## | 100% 0.29s avrdude: Device signature = 0x1e940b avrdude: Expected signature for ATMEGA168 is 1E 94 06 avrdude done. Thank you. """""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" "" Warum wird der ATmega168 als 168A erkannt? Mit welchen Tool kann ich die serielle Verbindung testen?
Hanswurst schrieb:
> Warum wird der ATmega168 als 168A erkannt?
Weil es ein ATmega168A ist?
ok danke wie kann ich die serielle Verbindung testen und welchen Signal Pegel brauche ich da
Hanswurst schrieb: > ok danke > wie kann ich die serielle Verbindung testen und welchen Signal Pegel > brauche ich da Der Pegel ist gleich der Atmega Betriebsspannung (also 3V). Zum Testen benötigst Du einen PC mit RS232-Port und einen Pegelwandler oder einen USB-RS232-Adapter (zB FT232).
WOW! Beeindruckend! Ich verfolge das Projekt mit Interesse und spiele mit dem Gedanken, mir so ein Gerät zu kaufen. Mich würden jedoch noch folgende Daten bezüglich des Displays interessieren: * Die genauen Abmessungen des Displays (incl. Rahmen/Halterung) und der sichtbaren Diagonale (Das geht aus dem Wiki leider nicht genau hervor) * Wie hoch ist der Stromverbrauch des Displays? * Wie gut ist das Display bei Tages-/Sonnenlicht ablesbar? (Wäre es z.B. als eine Zusatzanzeige am Motorrad denkbar?) Vielleicht ist jemand so nett... Vielen Dank schon mal im Voraus! :-) @Vlad Tepesch: Du hast weiter oben erwähnt, ein oder zwei von den Geräten abgeben zu können/wollen? Steht das Angebot noch?
Tom schrieb: > * Die genauen Abmessungen des Displays stehen auf der verlinkten webseite von adriano > * Wie hoch ist der Stromverbrauch des Displays? nicht sehr hoch, genaue Werta finden sich eventuell in den Datenblättern keine ahnung > * Wie gut ist das Display bei Tages-/Sonnenlicht ablesbar? der Kontrast ist eigendlich recht gut >(Wäre es z.B. als eine Zusatzanzeige am Motorrad denkbar?) Obs allerdings hierfür reicht, weiß ich nicht. Auch nicht, ob es rechtlich überhaupt statthaft ist, da was reinzubasteln. > @Vlad Tepesch: Du hast weiter oben erwähnt, ein oder zwei von den > Geräten abgeben zu können/wollen? Steht das Angebot noch? Leider nicht, hab jetzt schon vier von den Dingern abgegeben und auch schon mehreren anderen Leuten abgesagt. Immer wieder mal in der Bucht vorbeischauen, oder mal die Apotheken in der Nähe abklappern. vielleicht werden die ja noch verkauft. Preis war wohl mal 5€ und wenn du die Messstreifen wieder Verkaufst hast dud die wahrscheinlich sogar wieder drin.
In den Apotheken gibt es immer wieder Modelle mit abgelaufenen Teststäbchen. Die können sie nur an Leute verkaufen, deren eigenes Gerät kaputt ist oder die selber Teststreifen nachkaufen. Die beiliegenden sollte man jedenfalls nicht mehr verwenden. Ich habe meine aus einer auch bereits hier erwähnten Versandapotheke.
Die Apotheken können diese auch verschenken. Dazu muss man nur einen Beipackzettel aus der Verpackung ausfüllen und die Apotheke sendet den dann zum Hersteller. Ähnlich wie das Online abläuft. Habe meins so bekommen.
> Wie gut ist das Display bei Tages-/Sonnenlicht ablesbar? (Wäre es > z.B. als eine Zusatzanzeige am Motorrad denkbar?) Wie alle OLED-Displays ist es bei Sonnenlicht nicht ablesbar. Habe es gerade auf dem Balkon getestet.
Herzlichen Dank für die raschen Antworten! Eine Versandapotheke habe ich bereits im Auge, aber ich werde hier lokal bei Gelegenheit nachfragen. Das mit der Größe auf Adrianos Seite habe ich übersehen - sorry for that. @Vlad Tepesch: Ja, Du hast recht: einfach rumbasteln ist wirklich nicht so ohne weiteres erlaubt. Es soll (wenn überhaupt) eine zusätzliche Sache sein, die in die vorhandene Elektronik nicht hineinpfuscht.
Vlad Tepesch schrieb: > Tom schrieb: >>(Wäre es z.B. als eine Zusatzanzeige am Motorrad denkbar?) > Obs allerdings hierfür reicht, weiß ich nicht. > Auch nicht, ob es rechtlich überhaupt statthaft ist, da was > reinzubasteln. > Meinst du jetzt wegen Tüv oder Medizinproduktegesetz? Solange man das Dingen vorm Tüv entfernen kann ;-) Gibt ja auch genug Navis an Board
Karl-heinz Strunk schrieb: > Meinst du jetzt wegen Tüv oder Medizinproduktegesetz? Naja, in dem Moment, wo ich das Display zweckentfremde, ist jenes wohl kein Medizinprodukt mehr. ;-) Abgesehen davon verbietet das Medizinproduktegesetz ja nicht, medizinische Geräte zu zerlegen und anderweitig zu verwenden. Ich bezog mich schon auf den Tüv, wobei da ja scheinbar Vieles von der guten Laune des Prüfers abhängen soll... ;-) > Solange man das Dingen vorm Tüv entfernen kann ;-) Der Tüv ist IMHO nicht das wirkliche Problem. "Interessant" wird es ja erst, wenn irgendwas passiert, wie z.B. ein Schadenfall oder einfach eine Polizeikontrolle, wo genauer hingeschaut wird. Ich denke, eine (genauere) Füllstandsanzeige oder eine Ganganzeige/Schaltblitz dürften auf einem anderen Blatt als ein Eingriff in die Motorsteuerung stehen. > Gibt ja auch genug Navis an Board Müssen diese nicht vorher irgendwelche Tests bestehen, um eine Eignung für den KFZ-Bereich zu erhalten? Wie dem aus sei, eigentlich das ist schon Off-Topic... ;-)
In GB haben wir solchen TUV Quatsch nicht. Jeder darf sein Auto bauen wie er will. Oder einen Tank durch London fahren. Deutsch ist wirklich eine Krankheit.
Hat schon mal jemand, der den Atmel Maincontroller runtergeschnitten/abgelötet hat, getestet, ob die Demo danach problemlos auf dem Mega läuft? Oder fehlt ihm dann was? @tinman: Du hast doch mal angedeutet einen Schaltplan für die bereits herausgefundenen Parts machen zu wollen. Ich weiß - ist nicht ohne und braucht Zeit, die wir nicht haben. Aber schlecht wäre es nicht, wenn die überall verteilten Infos mal zusammengefaßt würden.
Icjh hatte mich ja sogar angeboten die Infos zusammenzufassen, aber solange ich von den entsprechenden Leuten nicht die Erlaubnis bekomme, werd ich die auch nicht ins Wiki übernehmen. Und bock alles nachzumalen/zutexten hab ich auch nicht. http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware
Ich werde mich heute abend (oder morgen) mal dransetzen die Platinenfotos mit einer Bauteilenummerierung zu versehen. Das macht die Zuordnung zu eventuell später kommenden (Teil-)Schaltplänen einfacher. Hoffentlich erkenne ich dann den Unterschied zwischen R und C bei den mikroskopischen Bauteilen (< 1mm) - ich gehe mal davon aus, dass alles schwarze Rs sind. Oder gibt es da noch Einwände? Das ganze komme dann ins Wiki.
>Hat schon mal jemand, der den Atmel Maincontroller
runtergeschnitten/abgelötet hat, getestet, ob die Demo danach problemlos
auf dem Mega läuft? Oder fehlt ihm dann was?
Das würde ich auch gerne wissen.
Wie beschreibt ihr den Atmga168p mit Avrdude?
bei mir wird er nicht richtig erkannt. Komme da nicht weiter
root@SamsungNC10:~/Dokumente# avrdude -p m168 -c ponyser -P /dev/ttyUSB0
-v -F
avrdude: Version 5.5, compiled on Jan 28 2009 at 10:40:52
Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
System wide configuration file is "/etc/avrdude.conf"
User configuration file is "/home/tobi/.avrduderc"
Using Port : /dev/ttyUSB0
Using Programmer : ponyser
AVR Part : ATMEGA168
Chip Erase delay : 9000 us
PAGEL : PD7
BS2 : PC2
RESET disposition : dedicated
RETRY pulse : SCK
serial program mode : yes
parallel program mode : yes
Timeout : 200
StabDelay : 100
CmdexeDelay : 25
SyncLoops : 32
ByteDelay : 0
PollIndex : 3
PollValue : 0x53
Memory Detail :
Block Poll Page
Polled
Memory Type Mode Delay Size Indx Paged Size Size #Pages
MinW MaxW ReadBack
----------- ---- ----- ----- ---- ------ ------ ---- ------
----- ----- ---------
eeprom 65 5 4 0 no 512 4 0
3600 3600 0xff 0xff
flash 65 6 128 0 yes 16384 128 128
4500 4500 0xff 0xff
lfuse 0 0 0 0 no 1 0 0
4500 4500 0x00 0x00
hfuse 0 0 0 0 no 1 0 0
4500 4500 0x00 0x00
efuse 0 0 0 0 no 1 0 0
4500 4500 0x00 0x00
lock 0 0 0 0 no 1 0 0
4500 4500 0x00 0x00
calibration 0 0 0 0 no 1 0 0
0 0 0x00 0x00
signature 0 0 0 0 no 3 0 0
0 0 0x00 0x00
Programmer Type : SERBB
Description : design ponyprog serial, reset=!txd sck=rts
mosi=dtr miso=cts
avrdude: AVR device initialized and ready to accept instructions
Reading | ################################################## | 100%
0.30s
avrdude: Device signature = 0x1e940b
avrdude: safemode: lfuse reads as 62
avrdude: safemode: hfuse reads as DF
avrdude: safemode: efuse reads as 1
avrdude: safemode: lfuse reads as 62
avrdude: safemode: hfuse reads as DF
avrdude: safemode: efuse reads as 1
avrdude: safemode: Fuses OK
avrdude done. Thank you.
$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$
$
root@SamsungNC10:~/Dokumente# avrdude -p m168 -c ponyser -P /dev/ttyUSB0
-u flash:w:Oled.HEX -F
avrdude: AVR device initialized and ready to accept instructions
Reading | ################################################## | 100%
0.30s
avrdude: Device signature = 0x1e940b
avrdude done. Thank you.
Wieso? sieht doch alles korrekt aus - keine Fehlermeldungen. Außerdem ist es ein Atmega168 A. Falls Du die Signatur meinst.
Kommt beim flashen nicht noch eine Meldung mit writing ##### ? Mit welchen Befehl kann ich mit Linux einen Text serial ausgeben, damit ich das Display testen kann?
Guter Einwand. Eine Fehlermeldung gibt es ja auch nicht. Schonmal die Daten explizit ausgelesen und dann manuell verglichen?
Tobias schrieb: > Mit welchen Befehl kann ich mit Linux einen Text serial ausgeben, damit > ich das Display testen kann? echo "Text" > /dev/ttyS0 Statt /dev/ttyS0 das passende Interface einsetzen.
Hier das Patent zum Gerät: http://www.freshpatents.com/Device-for-analysis-of-a-sample-on-a-test-element-dt20081113ptan20080277280.php
Moin, habe mir das Ding jetzt auch besorgt und mit der Testfirmware geflasht. Das Problem ist, bei mir flimmert das Bild und zieht senkrechte, dunkle Streifen. Das ist nicht normal. Woran könnte das liegen? Bei der Inbetriebnahme und Testmessung war das Bild ok.
Das ist bei mir auch so, weiß den Grund aber auch nicht.
tja, was habt ihr da reingeflashed ? Nimm den teil mit dem bild raus, mach nur den text und stell die delays etwas höher - dann gehts. Da der on board atmega168 auch für die 13V zuständig ist, habt ihr auch dran gedacht ?
oder noch einfacher, Adriano hat eine demo gecoded. http://home.arcor.de/wehrsdorf/Oled168PV_Demo01.zip einfach reinprogrammieren. Der grosse atmel stört gar nicht (gerade auf einem neuen board getestet ), also wenn die bei euch nicht läuft dann habt ihr was abgelötet oder display/atmega168 gekillt schon.
@Thomas R. Dieses File habe ich geflasht. Die Demo läuft schon aber die Streifen sind ninimal. Bei dem Bild mit den python Fuss ist es Streifen frei. Am Oled liegt es nicht habe 2x auf der Platine getestet.
gibt es schon ein funktionierentes Programm für den ATmega168, das Daten ausgibt welche seriell gesenden werden?
Das Demo vom Adriano hab ich reingeladen. Habe die Streifen immer noch. Hab das Display jetzt ausgebaut und an einen Mega8 angeschlossen. Es erscheinen ebenfalls die Streifen. Hinzu kommt, dass manche Zeilen bei Text nur zur Hälfte oder garnicht dargestellt werden.

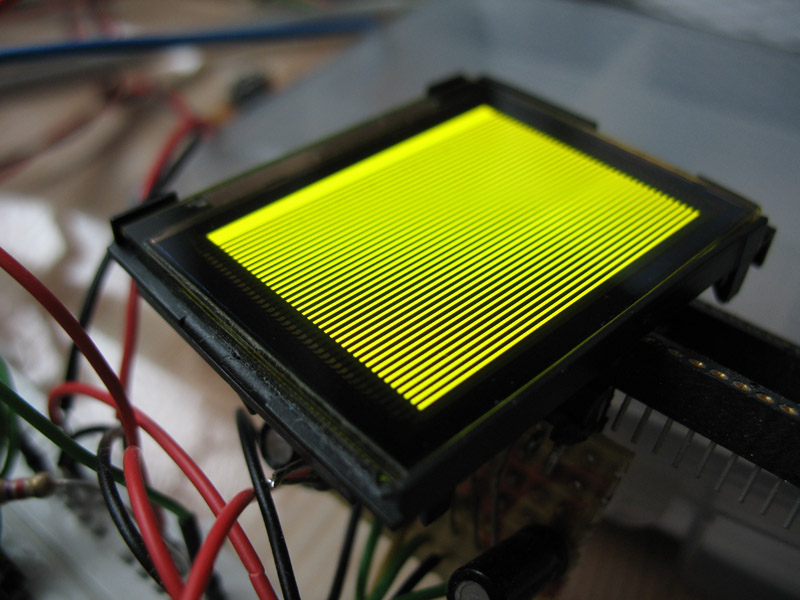

Anmerkung zu den Streifen: Sie gingen weg, wenn ich mit dem Finger in die Nähe des DC/DC Konverters gegriffen habe (Originalzustand, Display am Blutzuckermessgerät). Auf den parallel geschalteten R und C.
Habe das Display so angeschlossen wie von Adriano auf der Homepage dargestellt. 12V hole ich mir extern von einem LM317T. Die 3V3 von einem Linearregler über USB. Das Ganze ist auf einem Breadboard aufgebaut. Ich benutze auch Adrianos AVR-unabhängigen Code, den ich an einen Mega8 angepasst habe. Die Timings habe ich testweise stark vergrößert. Brachte alles keinen Erfolg. Noch jemand Tipps?
Ich habe im Wiki hochauflösende Scans beider Platinenseiten eingestellt. Dabei habe ich auch versucht, die Bauteile zu beschriften. Dies könnte nützlich sein, wenn Schaltpläne einzelner Komponenten (zB Atmega168; Spannungswandler, etc.) eingestellt werden. Speziell bei der Beschriftung der Widerstände und Kondensatoren könnte ich mich noch vertan haben. Ich bin davon ausgegangen, dass alle schwarzen und blauen SMD-Bauteile Widerstände sind; alles andere (weiß und grau/braun) Kondensatoren. Falls Änderungen notwendig sind, werde ich sie einpflegen.
ich fänd ja mal einen netzwerk kabel tester cool aus der kiste zu bauen ;-) so mit capazitiver erkennung der länge ... wie belegt ist .... fehlersuche und und und ;-) gibts leute die mitmachen würden?
Martin Pfeiffer schrieb: > ich fänd ja mal einen netzwerk kabel tester cool aus der kiste zu bauen > ;-) > > so mit capazitiver erkennung der länge ... wie belegt ist .... > fehlersuche und und und ;-) > > gibts leute die mitmachen würden? Da kann man ja nichts außer das Gehäuse und das Display wiederverwenden. Ich dachte eher an Taschentetris. Ist aber eher weniger anspruchsvoll :D
Tetris wär wahrscheinlich auch das erste, was ich da reingebaut hätte. Man könnte das Ding sicherlich auch so programmieren, dass man damit den Blutzucker messen kann ;-) Momentan überlege ich, ob ich das Ding für nen GPS logger benutze, allerdings auch in nem anderen gehäuse, da die maus 5V und 180mA brauch. Bin bloß eigendlich schon recht weit mit meinem Logger und jetzt alles nochmal umwerfen (hab bisher aber nur ein reines 16x2 Textdisplay)? Ist halt auch die Frage, wieviel Rechenpower die Displayansteuerung benötigt. Und ob der nebenbei noch den UART und SD-Karten handling hinbekommt, oder ob da ein zusätzlicher µC her muss, so dass der eine sich nur um die Darstellung kümmert, wie ja momentan auch im Messgerät. Leider hat adriano die Quellen für sein Demo-Prog bisher nicht veröffentlicht. Hab eigendlich auch wenig lust alles von Grund auf neu zu coden, da ich momentan nicht soviel Zeit hab. Der Netzwerktester ist sicherlich auch ein ganz nettes Projekt, aber da habe ich keine Verwendung für (und auch zu wenig ahnung von Netzwerken). Aber wenn man den ganzen Quatsch ausbaut gewinn man noch ne ganzte menge Platz. Nen RJ45 - Connector kriegt man da auf jeden Fall noch rein und ein bisschen zusatz-elektronik passt da auch noch rein. Aber reicht da die Acku-Kapazität der 2 AA-Zellen?
Vlad Tepesch schrieb: > Man könnte das Ding sicherlich auch so programmieren, dass man damit den > Blutzucker messen kann ;-) Dafür muss man das Dingen einfach nur einschalten ;) > Momentan überlege ich, ob ich das Ding für nen GPS logger benutze, > allerdings auch in nem anderen gehäuse, da die maus 5V und 180mA brauch. > Bin bloß eigendlich schon recht weit mit meinem Logger und jetzt alles > nochmal umwerfen (hab bisher aber nur ein reines 16x2 Textdisplay)? Wenn du ne Kartenanzeige willst, wäre das ja ne Option. Musst ja nicht alles umwerfen. > Ist halt auch die Frage, wieviel Rechenpower die Displayansteuerung > benötigt. Und ob der nebenbei noch den UART und SD-Karten handling > hinbekommt, oder ob da ein zusätzlicher µC her muss, so dass der eine > sich nur um die Darstellung kümmert, wie ja momentan auch im Messgerät. Hängt davon ab, wie schnell der Bildspeicher refresht werden soll und wieviel refresht wird. Wenn 25 mal pro Sekunde der gesamte Bildspeicher neu geladen werden soll, wird das schon, sagen wir mal, "knapp" ;) > Der Netzwerktester ist sicherlich auch ein ganz nettes Projekt, aber da > habe ich keine Verwendung für (und auch zu wenig ahnung von Netzwerken). > Aber wenn man den ganzen Quatsch ausbaut gewinn man noch ne ganzte menge > Platz. Nen RJ45 - Connector kriegt man da auf jeden Fall noch rein und > ein bisschen zusatz-elektronik passt da auch noch rein. Das muss man dann aber auch noch anbinden irgendwie. Habe da zwar auch keine Ahnung von, aber Netzwerktester, die ich gesehen hab, waren etwas klobiger. Scheint wohl nicht ohne zu sein die Zeit zur Reflektion an nem Kabelende zu bestimmen. > Aber reicht da die Acku-Kapazität der 2 AA-Zellen? Es sind sogar nur AAA Zellen wenn ich das richtig in Erinnerung habe. Ich denke mal die werden schnell aufgeben.
Für alle die mal nach einem Quellcode gefragt haben. Irgendwie habe ich auch mehrere Stunden dran gesessen bis es endlich lief. Wie habt ihr das mit dem Bild gemacht. Wenn ich das mit rein nehme ist der speicher zu 104% voll und er zeigt stellenweise nur noch Murks an. Jetzt ist es so das er alle 5sek die Schrift löscht und wieder neuschreibt. Habe auch Streifen wie so ein nach leuchten. John-Eric
Hallo, wir nehmen hier gerade diese dinger auseinander. Programmieren geht, demo läuft! Kein Problem. Versuchen wir den code von der homepage zu kompilieren bzw wie im Anhang umzuschreiben tut sich am Display gar nichts. Ist da was falsch? Danke.
Wenn ihr das machen wollt, müsst ihr sicher gehen, dass das Bild auch im Programmspeicher (PROGMEM) abgelegt wird und nicht im RAM. Sonst reicht der Ram nicht!
ja genau 104%, es hat schon eine weile gedauert bis ich die meldung im avstudio gesehen habe, so ging natuerlich compile und programmieren, aber durch den verursachten ueberlauf war nur disaster auf dem display oder lief gar nix, je nach versuch. In dem beispiel vom adriano steht natuerlich nix vom PROGMEM, da steht auch 'kontroller unabhaengig', also schon richtig. Trorzdem, jetzt laeft mein code, allerdings viel langsamer (vor allem bild inha;lt loeschen) als seins, gerne wuerde ich sehen wie er das geloesst hat, vor allem mit dem atmega168.
Ersetze write_cmd(0xBE); // Set VCOMH Voltage write_cmd(0x00); durch write_cmd(0xBE); // Set VCOMH Voltage write_cmd(0x11); und es zieht keine Streifen mehr.
@vlat und looking Danke für die Änderungshinweise der Platinenscans. @vlat > das pad zwischen buzzer und xtal2 ist das TX des megas Habe ich eingetragen. @looking > Oberhalb von PD7 müsste PB0 sein, im Bild sieht der Text aus wie "PD8", > kann das sein? Ja, das hast Du richtig erkannt, habe wohl einfach die Pins weitergezählt. Ist korrigiert.
ist auf irgendwelchen lötpads auch zufällig der ADC rausgeführt? Hat jemand schon eine SCHNELLE putpixel funktion geschrieben? Ich hab das mal probiert und es war nicht sehr ertragreich. (nein ich will keine bitmaps zeichnen sondern kreise, linien....)
@badinode Danke hat funktioniert. Jemand an 7-Segmentanzeigen interessiert? Sind keine Bitmaps. Ich wollte nicht soviel Speicher verbrauchen. Balken werden einzeln gesetzt und gelöscht. Sie können irgendwo Platziert werden über x,y Koordinaten und sind 24*40Pixel bis jetzt. Demo siehe Anhang. Glaube ich mach die aber noch ein bisschen schmaler, dann bekommt man auch noch ein Komma oder einen Doppelpunkt dazwischen.
Gibt's das auch als Quellcode?
Naja deswegen hatte ich ja gefragt. Die Funktion ist in der C-Datei(Printnumber) und die 7 Abbilder für die Balken in der Header Datei.
@ Marko B. Eagle-Schaltplan: Ich denke es fehlt noch ein 39K Widerstand zwischen Pin 5 und GND. Kannst Du das bitte mal checken?
Wie wäre es denn, wenn man die Adapterplatine noch um den 168A erweitert, der dann auch recycled werden könnte? Mit etwas Software hätte man dann ein OLED Modul, das man z.B. über I2C/seriell/... ansprechen könnte. Lothar
ehrlich gesagt ist mir die Displaybuchse schon zu viel zum löten. Der mega hat ja noch mehr pins. Ich hab mich jetzt damit angefreundet, die Platine so zu nehmen, wie sie ist und höchstens die nicht-benötigten komponenten runterzuschmeißen. Eventell dann noch ein paar drahtbrücken, damit man sachen, die vorher der große IC kontrolliert hat mit dem Mega ansteuern kann. Weil an sich ist das Board ja schon recht interessant als Plattform.
Lothar Merl schrieb: > Wie wäre es denn, wenn man die Adapterplatine noch um den 168A > erweitert, der dann auch recycled werden könnte? > Mit etwas Software hätte man dann ein OLED Modul, das man z.B. über > I2C/seriell/... ansprechen könnte. Gute Idee. Was wird denn aktuell für ein DC/DC-Wandler auf dem Board verwendet? Ist das der "Original-DC-DC-Wandler" oder ein neuer Baustein? Die Lösung, sich nur eine Leiterplatte für wenige Euro zu kaufen (per Sammelbestellung?) und die restlichen Bauteile umzulöten hat definitiv Charme. Wenn man erst noch zusätzliche (Spezial-)Bauteile wie DC/DC-Wandler-IC bestellen muß verliert das Projekt für deutlich an Attraktivität. Ich habe zwar einiges Zeugs hier, aber gerade bei SMD sieht's bei mir mau aus. Allerdings wäre runterlöten und auf eine neue Leiterplatte wieder drauf kein Problem. Rs und Cs bekommt man ja gut per Lötkolben runter und die "Mehrfüßler" per Fön. Ich wäre mit mindestens 5 Leiterplatten dabei. Gruß, Bernd
Was mich an der Originalplatine stört, ist dass sie eben doch deutlich größer ist, als das Display. Das Löten des 168A ist mir persönlich eher egal. Ich fände es halt charmant, ein kleies Display-Modul zu haben, das man mittels Minimalschnittstelle an beliebige Applikationen anhängen könnte. Und da der Atmel schon frei Haus mit kommt... Lothar
@vlat Genau das wollte ich gerade ebenfalls schreiben, was ja nun hinfällig ist.
ich hab mir nun auch so ne Kiste bei ebay geschossen.... 1€ + Versand Ich werde es wohl so machen das ich den mega168 als Controller für das Display verwende und über den UART über rs232 dann einen weiteren Mega anbinden
Da es mehrere Anfragen während meines Urlaubs gab, hier mal der Quelltext des Quick & Dirty GCC-Oled-Demos (im Gerät mit dem ATmega168PV). Ein Update meiner Webseite folgt in Kürze... Gibt es sonst schon fortgeschrittene Ideen od. Projekte mit dem Gerät bzw. Display? Fotos - Beispiele - Links? Gruß, a.
besteht irgendwie die möglichkeit nur ein nibble zu verändern anstatt immer ein byte zu schicken? Ich möchte nur EINEN pixel setzen. Im moment zeichne ich einfach vierpixel als großen pixel aber das ist nicht allzu toll. Gibts da ne lösung?
Naja, richtige Projekte habe ich noch nicht. Eher einige Ideen. Ganz vorne steht ein Grafikdisplay mit RS232-Interface - die Hardware steht ja zum Glück schon ;-) Das Display soll einfache Grafikoperationen (Punkte, Linien, Polygone, Ellipsen, Füllen, Invertieren, ...) ausführen sowie Text darstellen können; gerne in verschiedenen Größen. Auch das Hochladen von Bitmaps, wobei diese nicht unbedingt das komplette Display füllen müssen (zB um besondere Zeichen darzustellen). Das alles auch mit logischer Verknüpfung (UND; ODER; XOR; NOT). Das alles gesteuert über einen ASCII-Befehlssatz. Also ein universelles Display, was ich einfach an beliebige Schaltungen hängen kann ohne mich dort groß um die Displayansteuerung zu kümmern. Ich gebe nur den Befehl "Cursor auf Position 10,10; Textgröße 5; Ausgabe "Hallo Welt" an und das Display mach dann den Rest. Natürlich erstmal klein anfangen und das nötigste einbauen. Ich weiß noch nicht, ob alles hineinpassen würde. Derartige Gedanken mache ich mir erst dann, wenn ich damit anfange - und das kann noch dauern, bis ich wieder etwas mehr Zeit habe und meine anderen Projekte beendet sind. Wenn jemand anderes meine Idee aufgreifen möchte... Ich bin nicht abgeneigt auch fremde Codes zu benutzen. Räder habe ich schon genug erfunden.
@Projektideen 1. ein Wakeup-Light ähnlich http://www.mikrocontroller.net/articles/Wake-Up_Light Habe das schon länger vor und bin wegen dem dafür gewünschten OLED Display auf dieses Gerät hier gestossen. Ein Menüsystem habe ich mit dem Simulator schon erstellt. Warte nun schon hart auf die Hardware zum weiter machen. 2. den Transistortester http://www.mikrocontroller.net/articles/AVR-Transistortester würde ich gern damit realisieren. Im Originalgehäuse wäre das sicher eine handliche Sache. Vielleicht noch um eine LCR Funktion ergänzen und .... naja - ideen gehen einem nie aus nur die zeit. p.c.squirrel P.S.: Lob an alle die den Informationsstand soweit voran getrieben haben
@pcsquirrel Mich würde interessieren, welche Software du zum erstellen der Menüs verwendest? Gruß tec
@tec die 101. selbstgestrickte :-) basierend auf den drei vorhandenen Tasten eine einfaches Menü das zum Auswählen von Funktionen und Einstellen von Parametern ist. Werde es hier mal Präsentieren wenn ich es mal auf der HArdware am laufen hab. @all Wie bekommt man diese Meßgeräte in Österreich zu einem vernünftigen Preis. Der reguläre Preis hier in AT ist zw. 30 und 40 Euro. Deutsche Versandapotheken versenden (angeblich wegen Arzneimittelgesetzt) nicht nach Österreich. Alternative Ebay - eh klar. Sonst wer Vorschläge? danke pcs
Ah, danke! Hmm, Messgeräte könntest du direkt über Roche bestellen. Ich glaube, dass sollte auch nicht all zu teuer sein. Zur Not einfach bei Ebay. Sollte alles nichts helfen, könnten wir ja hier organisieren, einen großen Posten günstig aufzukaufen und zu selbstkosten an Interessenten zu verschicken.
Bei Sanicare kostet es 5€ inkl. Versand. Lass es dir von einem aus D privat zuschicken. Wegen 1x wird sich der Versand nach AT nicht rentieren.
Geht bei Stückzahlen auch noch günstiger: http://www.apo-in.com € 4,29 Versand € 3,75 ab € 40 frei Aus den AGBs: Lieferungen ausserhalb Deutschlands sind möglich. Sofern zu einem Lieferland ausserhalb Deutschlands keine Versandkosten angegeben sind, obliegt es dem Besteller sich vorher über die Versandmöglichkeit sowie die Versandkosten zu informieren. Die Apotheke kann den Versand ausserhalb Deutschlands jederzeit ablehnen. Gruß Einhart
Danke für den Hinweis mit apo-in - werd mich dort mal erkundige - und dem Angeboit der "Sammelbestellung". Hat jemand eine Bootlader Empfehlung? danke pcs
Habe den Artikel zum Thread ein wenig erweitert, damit man sich die Informationen nicht mühsam zusammen suchen muss.
Gilt die Liste der entfernbaren Bauteile für die reine Display-Inbetriebname, oder inklusive atmega als Bildcontroller
Noch ein kleiner Tipp zum Entfernen von IC1 (unbekannter großer ATMEL): Mit einem scharfen neuen Tapeziermesser lassen sich die Pins wunderbar direkt am Gehäuse abschneiden. Einfach an den vier Seiten entlangfahren. Der IC lässt sich dann mit einem kleinen Schraubendreher abheben und die noch stehenden Pins mit ordentlich Lötzinn auf dem Lötkolben einfach "einsammeln". Danach noch mit Entlötlitze über die Pads fahren und die Leiterplatte sieht aus, als wäre dort nie etwas eingelötet gewesen. Ich war überrascht davon, wie einfach das ging! Gruß, Bernd
Hallo, ich darf eure Aufmerksamkeit auf etwas neues und interessantes lenken: http://www.accu-chek-mobile.de/ Ich habe gerade eine presale-Teststellung bekommen, die ich wirklich nutzen werde und nicht in seine Einzelteile zerlegen werde. Das Gerät find ich echt klasse vom Aufbau und der Qualität. Wird so sicher mein neues Haupt-Messgerät. Zum Bastelfaktor: -Das OLED scheint das selbe zu sein, wie im CompactPlus. -Es scheint nicht mehr über den Umweg 168P angesteuert zu werden, sondern direkt von irgend einem schnellen Controller. Es besitzt nämlich komplexe Menüs und "Grafiken", die sehr schnell refresht und aufs Disp. geschrieben werden. -Der IR-Port schein laut Menü auch direkt IRDA zu können (ungetestet). -Es befindet sich ein neuer interessanter Photometrischer Sensor an der Spitze. -Alle drei Tasten sind Taster und direkt zum Drücken (nicht wie der ein-Schalter beim Comp.Plus). -Das Batterie-Fach ist oben und man scheibt sie rein. Ich mach nachher mal ein paar HiRes Bilder von dem Gerät. Wenn ich dann ein zweites Gerät habe (in 1-2 Wochen), wird auch mal rein geguckt ;) Gruß tec
@ Vlad: reine Displayinbetriebnahme OHNE Atmega168. Wer den Atmel mitnutzen möchte, ist mit Adrianos Komplettlösung besser bedient.
wie schon mal gesagt, fänd ich es am idealsten, wenn man alles runter haut, was für die motorsteuerung und blutzuckermessung zuständig ist. der kleine Barcode-scanner auch. Dann könnteman noch mit der großen suche beginne, auf welchen pads die restlichen freien Pins des Megas abgegriffen werden können. Dann noch 2/3 Brücke um IR und Buzzer an den Mega zu bekommen. Wegen dem schalter S4: wiso geht der über einenTransistor, oder was ist das? das kann man doch eigendlich auch ändern, und den direkt an den Mega gegen Masse schalten lassen, oder?
Vlad Tepesch schrieb:
> Dann noch 2/3 Brücke um IR und Buzzer an den Mega zu bekommen.
Und das serielle EEProm, falls der Platz im Mega nicht reicht (zb für
verschiedene Zeichensätze, Icons etc).
@ Vlad: Du weißt jetzt, was fürs Display benötigt wird. Müsstest somit nur noch nachmessen wo welcher Pin des Atmega hingeht.
wie messt ihr das? Ich schaff es nicht mit meiner multimeterspitze auf ein sonem kleinen Füßchenzu bleiben und dann mit der anderen alle pads abzugrasen. Wie macht ihr dass?
Viel Fingerspitzengefühl :). Sonst gäbe es noch diese federnden Messspitzen, die sehr dünn sind. Kenne ich aber auch nur aus dem Labor. Privat tun's bei mir die normalen Messspitzen.
Update zum Accu-Chek Mobile: Die Testtrommel beinhaltet laut Anleitung einen RFID-Chip zum Kodieren :) Da bin ich ja mal gespannt...
@B.Heller Woher weisst du das der accu-chek mobile nur einen controller hat ? Doch schon geöffnet gehabt? Es ist also nachfolge gerät für plus oder? Dann höchste zeit für eine grossbestellung , die apotheken werden wohl es loswerden wollen.
@gast: könntest recht haben, allerdings wird es sicher neben dem "alten" weiter geführt. Das Gerät hatte ich noch nicht offen, und werde dieses auch benutzen, weil es mir gut gefällt. Es sendet übrigens auch über IR Plain CSV die Daten raus. Gruß
Angehängte Dateien:
-
2,1 MB
hab' hier ein accu-schek aviva nano zerlegt. ist auch kein atmel mehr drinnen, siehe foto.
L. R. (badinode) schrieb:
> Der untere M430FG..., könnte das ein µC von TI sein?
Das Logo auf dem Chip deutet auf TI hin...
Ah ok, hatte das Logo nicht gesehen. Anscheinend setzt man komplett auf TI Hardware.
zweiblum, Das hatten wir doch schon gemacht vor wochen/monaten - steht auch im thread weiter oben :) Aber gut, dann eben nochmal, mit photos. Leider kann man von dem nano kaum was benutzen, der MSP430 ist mikro BGA -viel spass beim löten, andere ti chip ist full custom, hühnerfutter evt. zum gebrauchen. Display ist full custom lcd, also auch nix. Gruss Thomas R.
RFID ist nu bestätigt, tatsächlich kodiert der per RFID die Kasette. Wenn das 2. Gerät da ist, mehr dazu. Eine zusätzliche Pufferbaterie hat hier übrigens auch noch einzug gehalten. Die neue Hardware wird immer interessanter... ;)
Zum Aviva Nano: Die Hardware ist dem Aviva sehr ähnlich (gleicher Controller etc). Nur kleiner und neues Displ. Der MSP430 lässt sich flashen, ist aber nur mit der Hardware zusammen interessant ;) (wie schon erwähnt).
B. Heller schrieb: > Zum Aviva Nano: > > Die Hardware ist dem Aviva sehr ähnlich (gleicher Controller etc). > Nur kleiner und neues Displ. Nur ist das Display doch ein LCD mit fixen Symbolen und deshalb relativ nutzlos (außer man will ein Blutzuckermeßgerät bauen ;-)) > Der MSP430 lässt sich flashen, ist aber nur mit der Hardware zusammen > interessant ;) (wie schon erwähnt). Was ist an einem auf einer Leiterplatte verlöteten MSP430 interessant? Mehr als das ist das Gerät doch letztlich nicht! Gruß, Bernd
B. Heller schrieb: > RFID ist nu bestätigt, tatsächlich kodiert der per RFID die Kasette. > Wenn das 2. Gerät da ist, mehr dazu. > Eine zusätzliche Pufferbaterie hat hier übrigens auch noch einzug > gehalten. > Die neue Hardware wird immer interessanter... ;) Mal sehen, wann die Dinger offiziell für jedermann zu kleinen Preise überall zu kaufen gibt (Testgeräte zum Bastel anzufordern finde ich unmoralisch).
Offiziell ab September, Bei mir werden die Geräte ja mit den Teststreifen bezahlt ;) Bin auch gespannt. Gruß
B. Heller schrieb: > Offiziell ab September, > > Bei mir werden die Geräte ja mit den Teststreifen bezahlt ;) > Bin auch gespannt. Fast wie bei mir - nur andersherum: Bei mir machen sich die Geräte dank der mitgelieferten Teststreifen bezahlt ;-) Gruß, Bernd
mal wieder den thread nach oben holen ;-) ich hab grade die kiste bekommen, von ebay ;-) hab ich grade mal zerlegt auf die gefahr hin das es hier schonmal irgendwer geschrieben hat : erst an der seite das nadelding ab ... auf der anderen seite die abdeckung ab ... und dann gehts halbwegs zerstörungsfrei auseinander immernoch die wichtigste frage ;-) Was machen wir jetzt damit ? aktuell wäre mein absoluter favorit ist der sat navigator gps rein lipo rein 2ten atmega rein sd karte sein eventuell noch temperatur, luftdruck und kompass ?
Mal ne andere Frage: wie macht das Gerät die Blutzuckermessung? Optisch?
Ja, das Reaktionsfeld des Teststreifes verändert je nach Glukosekonzentration seine Farbe. Diese wird dann Photometrisch gemessen.
hmm ich hatte immer gedacht das es über eine messung des stroms funktioniert ? ich hatte dazu mal irgendwo was gelesen...
Ja, das ist auch richtig, das wird in anderen Messgeräten verwendet (Amperometrische Messung). Hier ist es halt die Optische Variante ;)
Also muss der Teststreifen bereits ein Reagenz beinhalten damit der Sensor eine Farbveränderung messen kann?
Also der Streifen liegt über dem Sensor, und dann erkennt er eine Farbveränderung wenn Blut in den Streifen eingesogen wird.
Das kann man sogar sehen. Die gelbe Farbe des Streifens wird heller, wenn er mit dem Blut in Berührung gekommen ist. Das Gerät muss irgendwie merken, dass Blut bis hinter den Indikatorstreifen gekommen ist. Danach wird entweder die Reaktionszeit abgewartet und/oder solange gemessen bis die Farbveränderung abgeschlossen ist.
So, Update zum Mobile Gerät. Ich habe dei Geräte bekommen und eins zerlegt. Das Gehäuse ist sehr schwer und nicht einfach zerstörungsfrei zu öffnen. Das OLED Display ist ein anderer Typ (Breites Flexband zur Seite abgehend mit Controller). Auf dem komplett die Rückseite abdeckenden Blech steht T6179 eingestanzt. Auf dem Flexband neben dem Controller steht: "D909CU2-10". Das dünne Display durch die Klebung mit Haftgummi (leicht schmierig) von der Leiterplatte zu entfernen war auch nicht allzu einfach. Das Flexbandkabel ist fest mit der Platine verlötet(aber Lötraster ist nicht die Welt). Der Motorantrieb hat noch eine eigene Platine mit Controller(SILF330)-und zwei "ABC8U". Es befindet sich ausserdem wie vermutet eine RFID Antenne im Gerät. Der RFID Chip ist ein EM4094 der bei 13.56MHz arbeitet. Sonst befindet sich unten auf der Oberseite noch ein Custom Chip, der nur mit einem 3D Barcode bedruckt ist. In der Nähe des IR Ports befindet sich noch ein Vishay 5233. Darüber mit metallbügeln (2) kontaktiert und gehalten befindet sich eine Rosa Folie, die mir verdächtig nach einer EL-Folie aussieht. Allerdings sehe ich hier keinen Sinn (Tastenbeleuchtung scheint es auch nicht zu sein). Die Kontaktflächen der Folie sind Gaphitähnlich. Nun zum Herzstück des Messgerätes, dem µC: Ja, wieder ATMEL ;) Diesmal steuert dieser das Display mit an. Es ist ein ATMega2561V. JTAG Port sollte auch rausgeführt sein. Bin noch nicht zu gekommen die Ports zurück zu verfolgen. Gruß tec PS: Mein Internetanschluss ist gerade gestört und ich bin gerade nur übers iPhone eingeloggt. Deshalb erst später die Bilder...

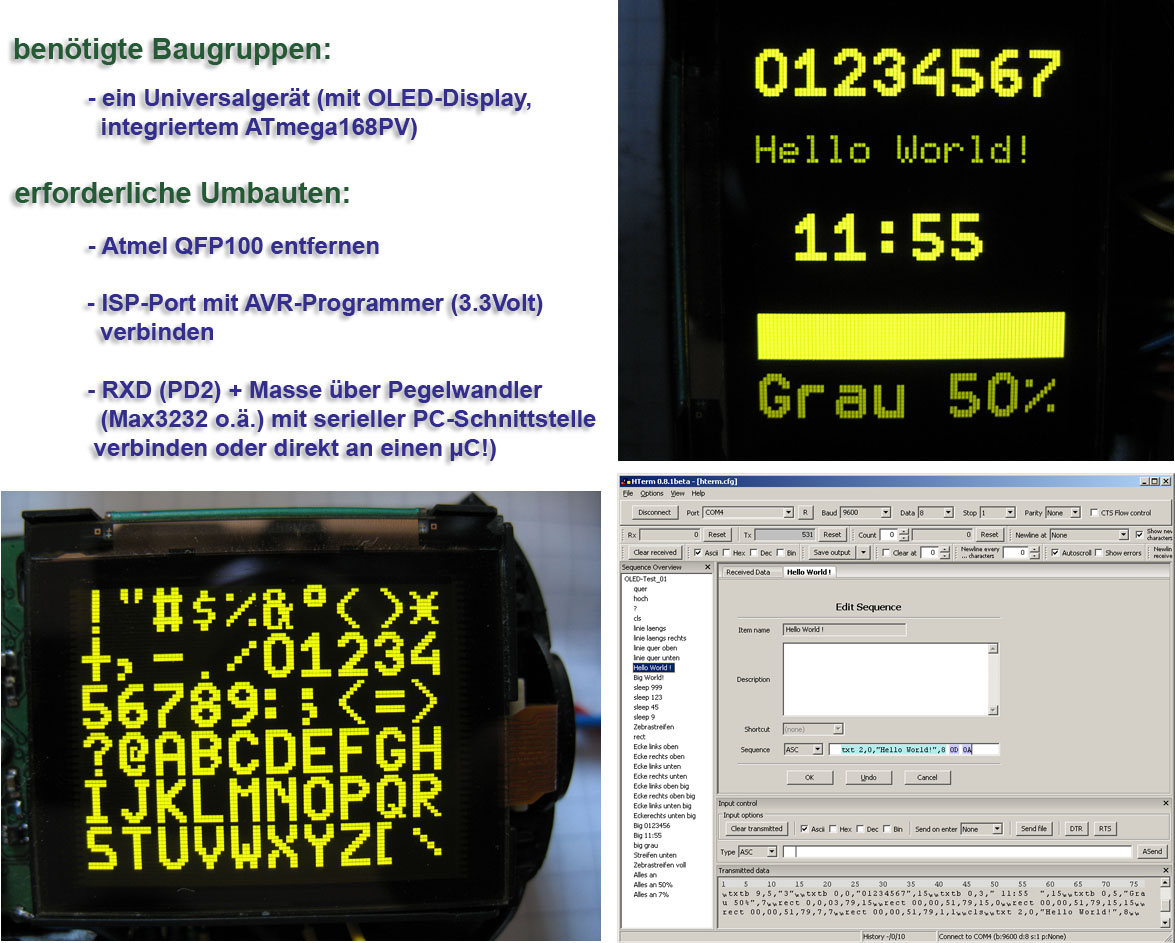

Hallo! Weiter oben wurde mal gefragt, ob schon jemand die serielle Kommunikation zwischen dem 'großen' Atmel und dem 168A im Originalzustand des Gerätes mitgeschnitten hat. Hat schon jemand? Wäre doch interessant, welche Funktionen im Originaldesign stecken. Zumindest die vordefinierten Icons, sowie eine grosse 3-stellige 7-Segment Anzeige und mehrere kleinere müssen ja möglich sein. Mit etwas Glück geht auch Text. Wer will schon wirklich Bildchen auf so einem Display in einer Mikrocontroller-Applikation darstellen? Lothar
So, hab mal ein paar Bilder hochgeladen: http://www.flickr.com/photos/hellercom/sets/72157622084668976/ Gruß tec
Angehängte Dateien:
-
81 KB
B. Heller schrieb: > So, hab mal ein paar Bilder hochgeladen: > http://www.flickr.com/photos/hellercom/sets/72157622084668976/ > > Gruß > tec nette photos :) D909CU2-10 ? Ich sehe D909CU2-16, aber eh egal da das keine controller bezeichnung ist. Die könnte auf rückseite des flachbandkabels aufgedruckt sein, rechts oder links neben den controller. Im anhang ähnliches display (von LG) mit dem SSD1332.
sicher, dass das nicht das gleiche display ist? das ding was bei dem anderen nach oben weggeht ist doch nur auf die eigendliche kontaktleiste, die zur seite weggeht draufgeklebt.
ja/nein/ja/nein :) Man sieht eine blechabdeckung hinten, der 'alte' display hat sie nciht - bedeutet gar nix da diplay herstellen nicht wirklich von bedeuting ist. Jedoch auch der alte display hat die controller bezeichnung genau da wo auch mein LG oled hat - auf der rückseite neben den controller.

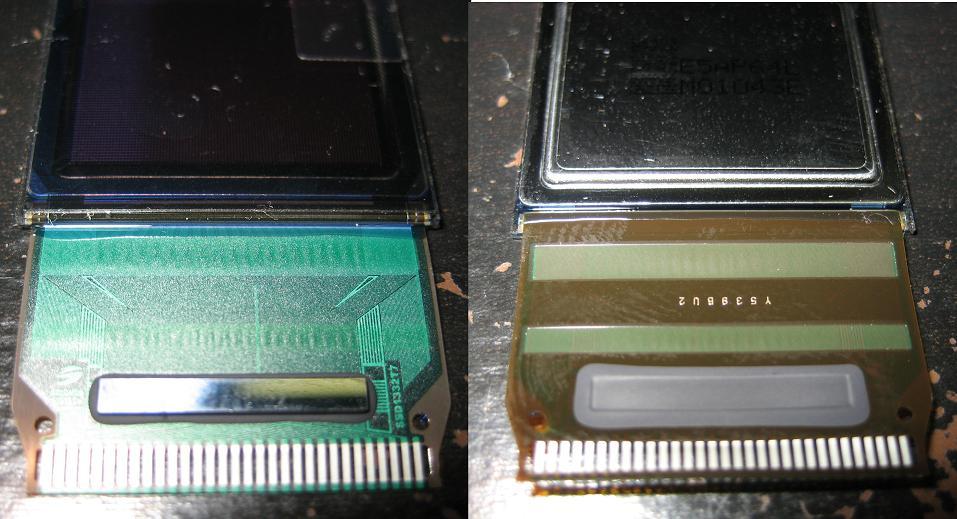

Noch mal ein paar Bilder der Rückseite der Flex-Leiterplatte hochgeladen: http://www.flickr.com/photos/hellercom/sets/72157622084668976/
perfect :) da steht auch SSD1325 , also wie der vorgänger.
Genau! Das wird mit dem Atmel und fast 8 mal so viel Speicher als beim Alten ein Spaß!
Moin, warum schwenken wir hier eigentlich auf das neuere Gerät? Ich sehe da eigentlich keinen Vorteil. Das alte ist sehr günstig zu erwerben und hat nützliche und gut entlötbare Bauteile. Das trifft auf das Mobile weniger zu. Ist mir 'was entgangen?
weil der kleine die coolere hardware hat ;-) aber macht doch bitte einen neu thread für die anderen geräte auf
Ich seh's wohl: Hier haben viele Leute das selbe Problem wie ich. Ein Projekt noch nicht richtig fertig und schon das nächste angehen - das natürlich auch nicht richtig fertig wird ;-)). Ein neuer Thread wäre wirklich gut!
Gute Idee generell ;) War ja auch nur ein Anreiz dazu sich die mal näher anzugucken. Von den "alten" Geräten will ich auf jeden Fall nicht weg ;) Gruß tec
Ich hätte da generell auch noch ein Wiki zur Sammlung der Infos über die Geräte anzubieten: http://hosting.hellercom.de/wiki/index.php/Hauptseite Vllt. Hilfts ja ;)
Ich denke nicht das wir umschwenken, es geht lediglich dadrum das ein neues gerät bald verfügbar sein wird. So kann vielleich der alte bald nicht mehr verfügbar sein, oder auch nicht. So sind wir informiert und wissen was in beiden drin ist. Topic ist auch "Blutzucker-Messgerät Hardware OLED Display" passt also für beide, auch beide haben Atmel drin, so können wir später, falls nur die neuen ver4fügbar sind, artikel abändern. Bis dahin bleiben wir bei den alten gerät. Abgesehen davon den neuen wird doch niemand ernsthaft jetzt vorbestellen / kaufen nur wegen des diplays, da die displays selber 10-20 eur kosten.
B. Heller schrieb: > Ich hätte da generell auch noch ein Wiki zur Sammlung der Infos über die > Geräte anzubieten: http://hosting.hellercom.de/wiki/index.php/Hauptseite Gibt's doch schon auf dieser Webseite. http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware

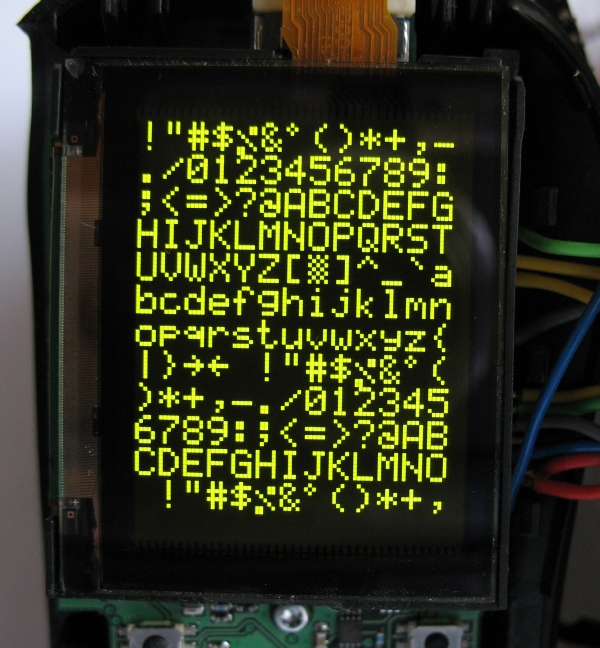

Hallo, ich hab inzwischen meine Geräte bekommen und konnte sie auch erfolgreich in Betrieb nehmen. Bis vor kurzem hat auch alles gut geklappt. Bis ich den großen Atmel herunter geschnitten habe. Jetzt geht gar nichts mehr (der 168 lässt sich nicht mehr programmieren). Ich habe mit dem Cuttermesser die ein oder andere Leiterbahn unter dem großen Atmel durchtrennt. Möglicherweise hab ich da wohl "was wichtiges" erwischt. Kurzschlüsse gibt es keine, dort wo der große Atmel war. Was mir aufgefallen ist, daß etwas mit der Versorgungsspannung nicht mehr stimmt. Der 168 hat nur mehr 1.8 Volt (links an den 6 ISP Pads gemessen). Die Batterien sind aber voll und haben 3 Volt. Ich nehem an, daß deshalb nichts mehr funktioniert. Also Kurzschluss oder eher wichtige Leiterbahn durchtrennt. Hat evtl. jemand eine Idee oder Vorschlag? Danke PCS
Angehängte Dateien:
-
40 KB
Philipp du hast doch die board scans :) So viel kann es nocht sein, ich denke du hast die kleine L erwischt die ober neben den grossen Atmel sitzt. Das ist die 3.3V DC bereich, auf der anderen seite ist der DC/DC wandler, und hier die L und zwei Cs hier steht genau beschrieben : Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display"
Hallo tinman, danke für den hinweis. Aber jetzt wird es misteriös. Ich hab danach mein 2. Gerät verwendet (großer Atmel noch drauf - keine Hardware Veränderungen außer ISP Pads gelötet). Nach einer Stunde arbeiten (flashen, Betterien rein/raus,...) hab ich hier nun das selbe Phänomen. werd mir bei beiden mal den 3.3v regler bereich ansehen. danke pcs
Mir ist da gerade etwas aufgefallen: Auf der Atmel ASIC-Einstiegsseite http://www.atmel.com/products/asic/default.asp ist ein Die abgebildet. Da er große Ähnlichkeit mit dem Die auf unserem Board hat, habe ich das Bild zwecks eines Vergleichs gespeichert - sein Name ist: RocheDie.jpg Ich glaub' das ist kein Zufall!
@einhart WOW, da hat aber jemand scharfe Augen ;) Nicht schlecht! Ich glaube, jetzt werde ich mal das Teil aufschleifen^^ Bin gespannt. Denke heute Abend wird das noch was! Dann reverse-engineeren wir noch den custom-chip :) Gruß tec
Nett. die frage ist aber, was bringt uns das weiter? in dieser Auflösung ist das auf jeden Fall nicht viel wert und selbst als High-Res-Aufnahme wüsste ich nicht viel damit anzufangen. vermutlich stünde der Reverse-engeneering Aufwand in keinem Verhältnis zu dem Nutzen.
@vlad_tepesch: Ist mir ja klar, aber einfach nur so zum Spaß mal aufschleifen und eventuell mal ne HighRes durch nen pattern matching jagen. Dann findet man eventuell den core raus, der da verwendet wurde... Gruß tec
Ich guck' nachher einmal nach wie groß die Ähnlichkeit ist. Die Info hat natürlich keinen proktischen Nutzen. Ist einfach Neugier. Gruß Einhart
Ist es ein anderer Chip? Also muss ich ihn nicht mehr aufschleifen?
@tinmam. danke für die Tips - ich habe den grund gefunden (zumindest auf einer platine) die sicherung ist defekt. hab sie gebrückt und hab nun wieder 3.3V am 168er. Via ISP ist er noch immer nicht ansprechbar. Ich nehme an daß er verfust ist. Hoffentlich nur der oszillator und ich kann ihn mit einem externen takt wiederbeleben. SPIEN bzw. RESETDISABLE wären blöd. hab keine lust einen HVPROG zu bauen. pcs
@Einhart Pape: Könntest Du vielleicht ein Bild von dem aufgeschliffenen Chip einstellen? Rein interessenhalber. Vielen Dank im Voraus! :-)
Angehängte Dateien:

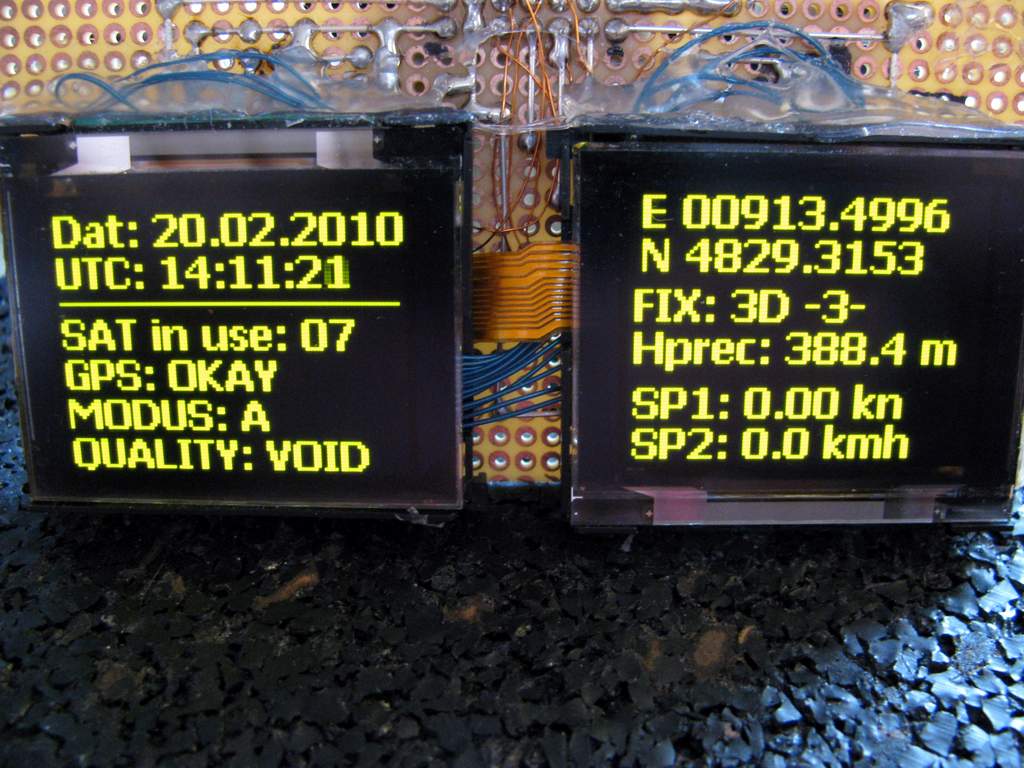

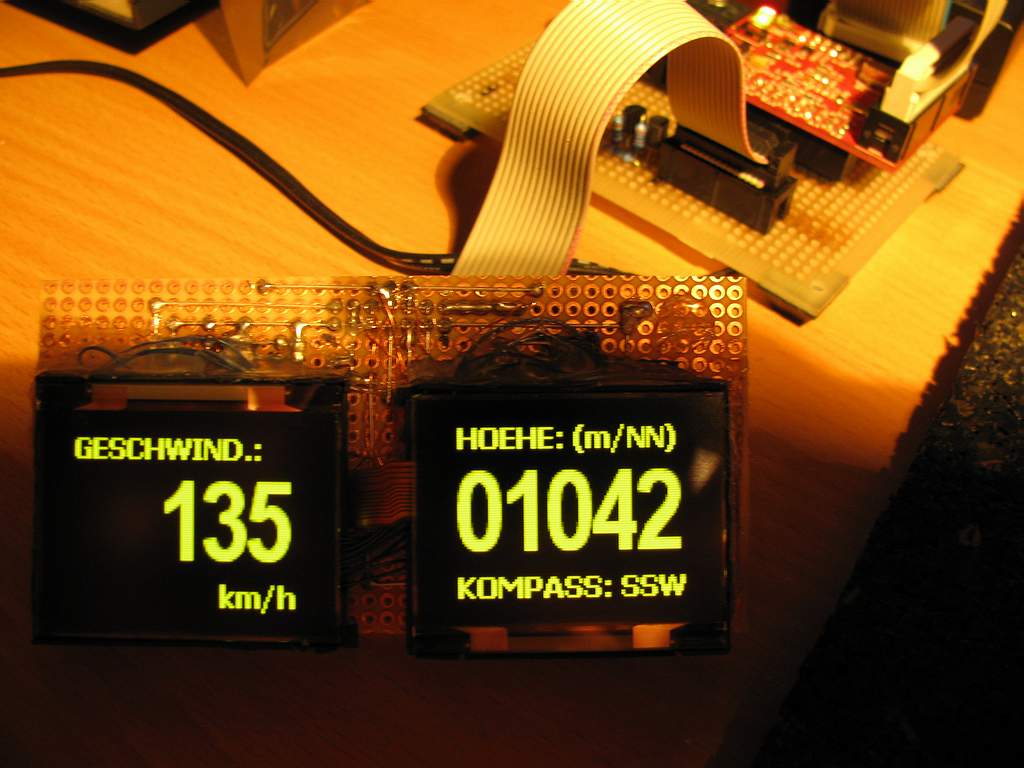

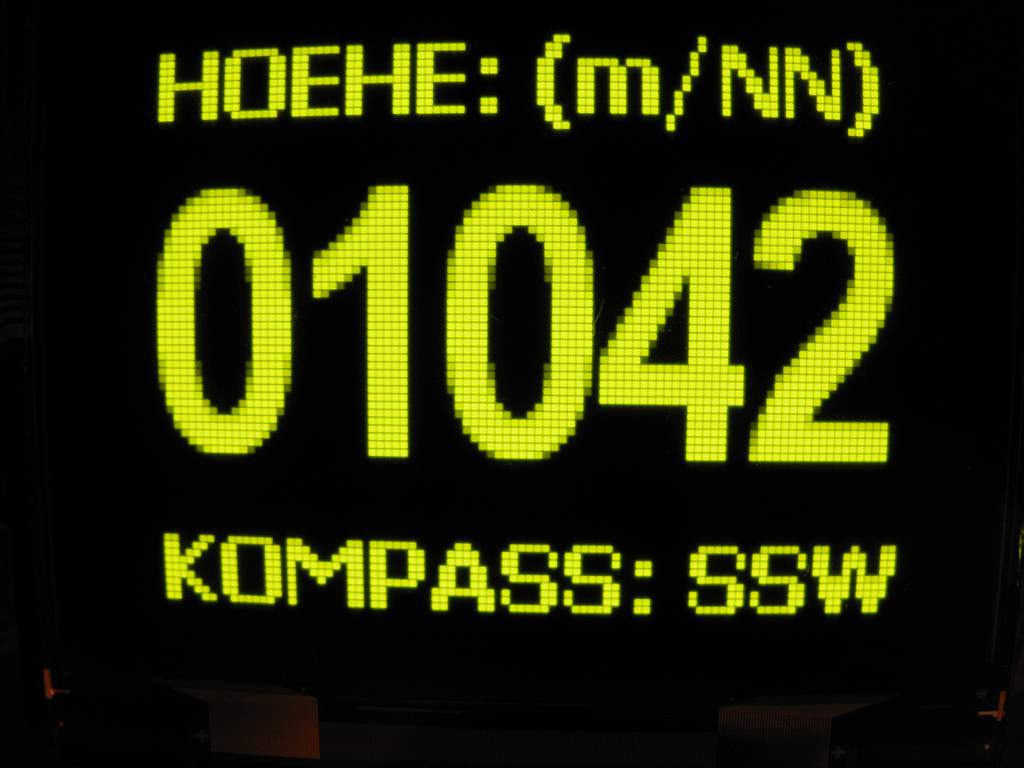

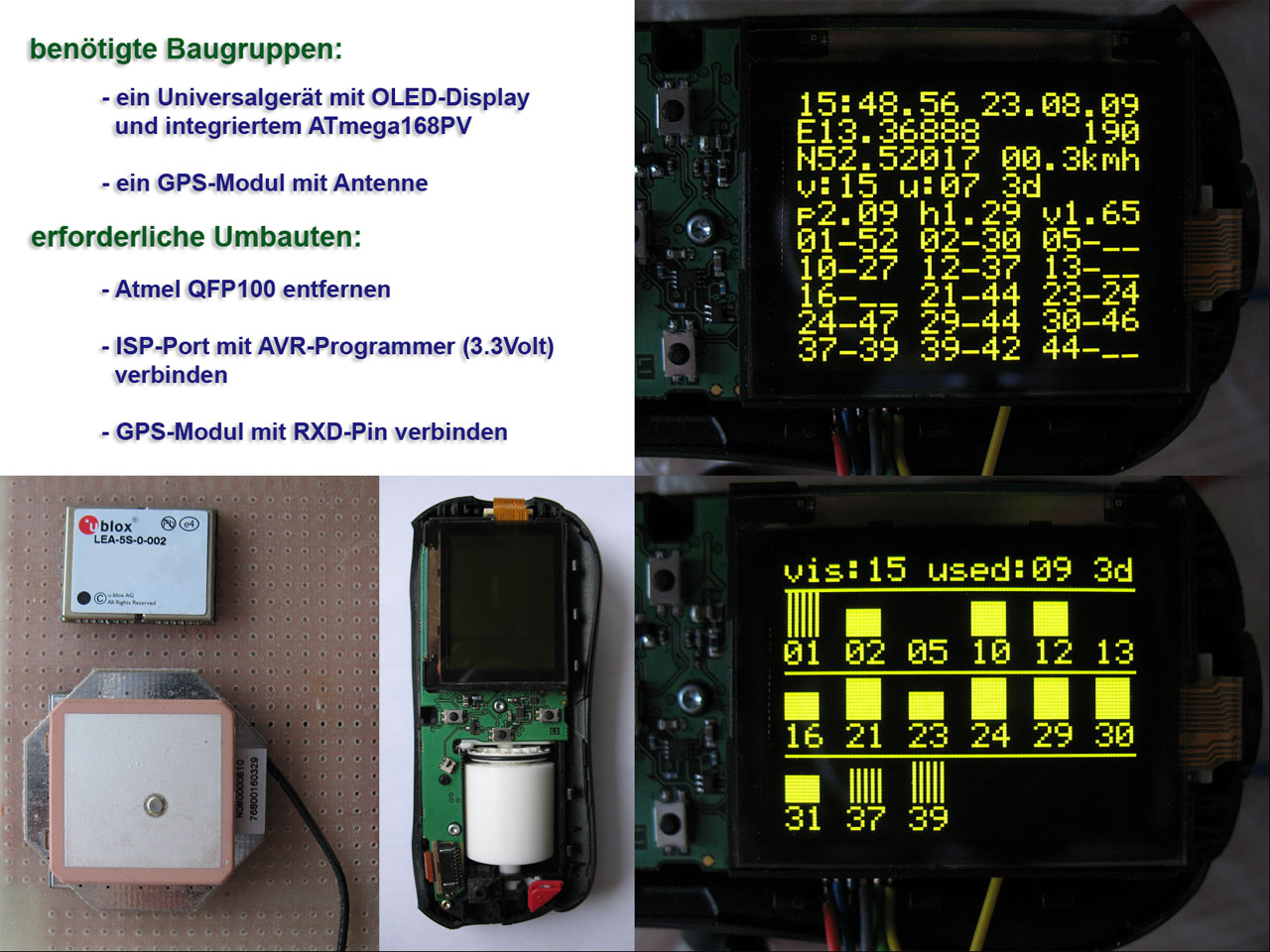

So, ich habe mal ein kleines Projekt mit einem GPS-Modul angefangen. Da derzeit noch über 50% auf dem ATmega168 frei sind (bei Codeoptimierung gibt es noch reichlich Einsparpotential ;-)), könnte man vielleicht sogar noch eine SD-Card Anbindung unterbringen, um die Anwendung zu einem GPS-Logger zu erweitern... ...oder ist da vielleicht schon jemand dran?
nett, wieviel strom bracuht denn der GPS empfänger? und was bedeuten die ganzen Werte? Poste doch mal den Code, oder nich besser, stell ihn in den Artikel.
Vlad Tepesch schrieb: > nett, wieviel strom bracuht denn der GPS empfänger? <80mA > und was bedeuten die ganzen Werte? auf dem 1. Screen Zeile 5: PDOP HDOP VDOP (aus $GPGSA) und auf den restlichen Zeilen darunter: die ID und die Signalstärke der Satelliten auf dem 2. Screen steht die Anzahl der sichtbaren und die für die Positionsberechnung benutzten Satelliten und unter den Balken steht die ID des GPS-Satelliten (aus $GPGSV) > Poste doch mal den Code, oder nich besser, stell ihn in den Artikel. ich werde ihn auf meine Seite stellen, aber vorher muß ich ihn noch etwas lesbar umgestalten! ;-)
Angehängte Dateien:
-
91 KB
Hallo Thomas, das sieht schon klasse aus! Ich frue mich auf den Code. @ Tom: Das Foto vom Die ist nicht so toll, aber die Videokamera auf dem Mikroskop brachte es überhaupt nicht. Der Makrobereich der SLR hat nicht gereicht. Zwischenringe brachten das Foto im Anhang. Gruß Einhart
Schade, ist nur schlecht zu erkennen. Eventuell sind Speicherzellen zu erkennen. Genaues kann man so aber nicht sagen. Wie groß ist der Die eigenlich? Wie sähe es mit einem hochauflösenden Flachbrett-Scan aus?
Hier mal ein bild von einem aufgeschliffenen. Leider hab ich an einer Stelle zu viel abgetragen :( http://farm4.static.flickr.com/3456/3850290644_e040c4b905_o.jpg Gruß tec
Hochauflösendere Bilder sind nicht möglich? mit was schleift man das ab? per hand? habt ihr ne speziell Maschine dafür?
Moin, schleifen geht mit der Hand - das Problem ist der gleichmäßige Abtrag. Es soll aber möglich sein Epoxi zu lösen. Ich habe in einem Chemieforum ein Rezept gefunden. Ich probier's 'mal aus. Der Die ist ~ 3,7 * 3,7 m groß. Ich glaube nicht, dass ein Scanner bessere Bilder bringt - kann ich aber probieren.
Ich probiere es heute Abend. Die Info kommt danach. (Sonst bekommen wir hier noch die Chemie Diskussion)
Einhart Pape schrieb: > Ich glaube nicht, dass ein Scanner bessere Bilder bringt - kann ich aber > probieren. Naja, ein 9600dpi Scanner würde bei der Die-Größe noch 1400x1400 Pixel liefern (nur so eine Idee). Zumindet ist das Bild dann flächig scharf.
Noch etwas zum Originalthema: Auch für € 5 sind die Geräte umsonst ;-) Mein Sohn hat drei Sätze Teststreifen für € 18 verscherbelt. Da bleibt sogar 'was übrig. Die Pharmaindustrie fährt die selbe Masche wie die Druckerhersteller.
Einhart Pape schrieb: > Mein Sohn hat drei Sätze Teststreifen für € 18 verscherbelt. Da bleibt > sogar 'was übrig. Ich dachte, die Teststreifen bezahlt die Kasse. Müssen die Patienten die Streifen etwa auch noch selber bezahlen?
Ja das zahlt die Kasse. Aber es gibt zum Beispiel Tierhalter, deren Liebling Diabetes hat - soweit reicht die Familienversicherung dann doch nicht. Das Diabetiker bei der privaten Krankenversicherung unter dem Selbstbehalt liegen und aus dem Grund die Streifen selbst bezahlen glaube ich eher nicht.
Nein, Diabetiker müssen keine Messgeräte und die Streifen auch nicht bezahlen. Wäre ja pro 50 Stk. für 35Euro schon happig ;)
Schöne Hochauflösende Makrobilder kann man mit umgedrehtem Weitwinkelobjektiv machen, also einfach Objektiv von der Spiegelreflex abmachen, andersrum davorhalten und ganz nah dran gehen ;) Wenn man Seitlich beleuchtet und von oben gerade fotografiert sollte man ein gutes bild bekommen.
So, zum Lösen von Epoxi: 1. Versuch mit Dichlormethan und Essigsäure 9:1 brachte nichts. Konzentrierte Natronlauge hat aber immerhin der nach dem Schleifen verbliebenen hauchdünnen Harzschicht so zugesetzt, dass sie abging. Ich hatte den Chip 5 Min in der Lauge gekocht. Natriumhydroxyd haben ja viele von uns im Schrank. Aber bitte Haut und besonders Augen schützen! Mein 1200 dpi Scanner liefert auch keine brauchbaren Bilder vom Die :-( Schönen Abend noch
Einhart Pape schrieb: > Der Die ist ~ 3,7 * 3,7 m groß. > > Ich glaube nicht, dass ein Scanner bessere Bilder bringt - kann ich aber > probieren. Ich weiß: Es gibt keine doofe Fragen sondern nur doofe Antworten... also.... ...wie bekommst Du ein Die der Größe 3,7m *3,7m (= 13,69m²) auf den Scanner? grins
Magnus, du kennst meinen Din A0,2 Scanner nicht! Der füllt die ganze Werkstatt. Das war jetzt die doofe Antwort ;-))
Einhart Pape schrieb: > Magnus, du kennst meinen Din A0,2 Scanner nicht! Der füllt die ganze > Werkstatt. Bildersehnwill ;o)
urks keinen torx hier also basteln mal wieder vertagt.... ich werd wohl mal das gps von adriano6 ausprobieren .... sourcen wären toll ;-)
hmmm mist ich glaube ich habe grade beim raus schneiden des custom chips irgendwas kaputt gemacht... hab leider auch einige leiterbahnen erwischt(abgerissen) kann mir irgendwer sagen was vom großen mitbelegt ist? also was ich kaputt gemacht haben könnte ?
@ext4: Mach mal ein Foto des PCBs, dann kann man mehr sehen.
Hab gerade eine tabelle mit der Pinbelegung des Mage168 im Artikel angelegt. Hat jemand noch Info´s zum ergänzen, bevor ich mich ans messen mache? danke pcs
IC1 müsste AT53A63M-02 sein. Kann nur kein Datenblatt finden. Kennt jemand einen bei ATMEL ? :) Grüße
Steinchen schrieb:
> IC1 müsste AT53A63M-02 sein. Kann nur kein Datenblatt finden.
wie kommst du drauf ?
z.B. Auch zu finden im Internet bei einer Russischen Seite zu finden. Es gibt 2 Hinweise dafür: 1. im ersten Post wird "Atmel, .... 7S4456 58A63M" genannt 2. Auf dem Bild im Wiki ist zu sehen ATMEL 8R422 58A63M da sind 2 Sachen die gleich sind, da liegt es nahe das es ein "AT"mel 58A63M ist, wenn man danach sucht bekommt man AT58A63M-01/02 Grüße
Was vergessen: das es Maskenprogramiert ist, ist auch klar zu erkennen am HW00 und SW02.00
guck nochmal was du geschrieben hast und was auf dem bild ist, dann wirst du meine frage auch verstehen. @Tom, falsch, da steht was anderes drauf.
Hehe, erwischt :) muss lauten AT5"8"A63M-02, aber dennoch kein Datenblatt. :( Grüße
Neuigkeiten: Die tollen Jungs von Segor in Berlin haben ab nächste Woche den kleinen 15Pin Connector fürs OLED im Sortiment! Wer Segor nicht kennt, schaut hier: http://www.segor.de und schämt sich ;) Gruß tec
Da ich derzeit höher priorisierte Tasks abarbeite ;-) , komme ich nicht dazu die Aufräumarbeiten an dem GPS-Demoprog endgültig abzuschließen... Vielleicht hat ja jemand Interesse mal drüber zu schauen und nach Optimierung bzw. Korrektur die Quellen eventuell auf die Artikelseite zu stellen? Konstruktive Kritik eventuell gleich hier rein oder per PN - man lernt schließlich immer gern dazu... :-) Gruß, a.
Hallo! Habe gestern warscheinlich aufgrund eines ISP-Fehlers die Fuses falsch programmiert und kann nun mit dem 168er auf dem Serienboard nicht mehr kommunizieren. Hat jemand schon mal versucht mit einem externen Taktgeber zu arbeiten? Wie und womit sind die XTAL-Pins (PB6 und PB7) verschaltet? Gruß Robert
Ich habe bei meinem 2ten Gerät alle Bauteile drauf gelassen. Der Code von Adrian funktioniert einwandfrei nachdem ich die Fuses des 168P korrigiert hatte, er war irgendwie zu langsam^^ So, nun habe ich die Wahl, mich in C einarbeiten, oder Adrians Code in Bascom umsetzen..... Anselm p.S.: Motoren usw. rausnehmen, dann hat man ne Menge Platz.
@Robert das ist mir auch schon passiert. mir sind beim programmieren die sicherungen auf der rückseite durchgebrannt. Ich arbeite mit einem USBASP mit einem Quarzoszillator. dessen Taktausgang hab ich mit PB6 (XTAL1) verbunden. voila Fuses neu gesetzt und das Teil lief wieder. @Anselm Stett in Adrians Demo Source drin, das CKDIV8 geändert gehört, da der atmega sonst mit 1 MHZ läuft
@Anselm ich arbeite bereits an einer Umsetzung nach BASCOM - Mach Dir nicht die Mühe. Bis auf die Darstellung von Graustufen Bildern habe ich alles fertig und werde den Code hier veröffentlichen.
Ja, hab deinen Thread im bascom-forum gestern abend noch gefunden. Wenn du ProfessorHase bist ^^ Gruß Anselm
Hat mittlerweile jemand den maximalen Strombedarf, also bei allen Pixeln auf höchster Helligkeit, gemessen? Wie klein darf die 12 V Spannungsquelle dimensioniert werden? Reicht es einen Boostconverter für 100 mA einzuplanen? Grüße
100mA wären 1,2W - dass kann ich mir nicht vorstellen ;) Ich werd mal am Montag messen, vielleicht kommt mir aber jemand zuvor. Gruß Anselm
Ja stimmt. Das würde bei 1,2 W wohl etwas warm :). Nur denke ich dass schon eine gewisse Reserve da sein sollte. Im AccuCheck Gerät sieht man z.B. ab und zu bei größeren blinken Elementen dass diejenigen, die dauernd leuchten etwas blasser werden wenn der Stromverbrauch steigt. Grüße
Jetzt auch in BASCOM ... Im von Anselm genannten Forum habe ich den Code veröffentlicht. Support gebe ich am besten auch dort.
Compact Plus: Man kann die Innereien mit einem Messer an den Schweißpunkten trennen und so das Batteriefach weiterbenutzen (ist dann aber nur noch mit einer Schraube am Gehäuse fest). Das ist auch der einzige Weg, die Mechanik auszubauen. Es bleibt viel Platz - z.B. für GPS und SD-Karte, wie weiter oben angedacht. Wird die Schaltung über einen Step-Up versorgt, oder direkt aus den Batterien? Mein GPS-Modul braucht nämlich 3.3 V..
man kann außerdem noch den "wurmfortsatz" an der Originalplatine plan abschneiden, dann hat man noch ein bischen mehr platz.
Hi! An alle Streifengeplagten: PB0 schaltet über Transistor T1 die Masse für das OLED! Wer da keinen dauerhaften High-Pegel anlegt bekommt Streifen! Gruß Robert
Mein Gerät hat im Originalzustand Streifen, ist das bei euch auch so? Ich hatte noch keine Zeit das teil außeinanderzunehmen, kommt nach dem Urlaub und nach dem Umzug dran ;)
Das kann auftreten, wenn die Spannung zu stark abfällt, oder der DC-DC Wandler zu stark schwingt.
Gibt es ein Datenblatt zum Display selbst? Ich würde gerne wissen was so die Lebenserwartung ist. Danke übrigens an Adriano für den Demo Code und die Infoseite. Jemand hatte geschrieben, dass er Daten seriell empfängt - würdest Du den Code hier reinstellen? Das würde mir etwas Zeit sparen. Ich brauche nämlich noch irgendeine Art UI für mein NSLU-2 Webradio..nur werde ich für die Tasten wohl nicht um ein TX in Software herumkommen.
Zu dem Display habe ich selbst noch kein Datenblatt gefunden. Wenn du bei Google aber mal nach Osram Pictiva suchst, findest du vergleichbare Displays etwa mit 128x86 Pixeln. Die Lebenserwartung liegt soweit ich mich erinnere bei um die 40000 h. P.S.: http://catalog.osram-os.com/catalogue/catalogue.do?favOid=000000000000054400010023&act=showBookmark
Hallo, ich würde das Display gern als Eingabeeinheit nutzen und dazu eine Tochscreen-Folie aufbringen. Das Problem ist: wo finde ich eine kleine einigermaßen passende Folie? Bei Dealsextreme gibt es diverse davon für'n Appel und 'n Ei - aber meines Erachtens alle zu groß. Hat jemand eine Idee wo es etwas passendes geben könnte? Danke für zahlreiche Tipps ;-) Einhart
Darüber habe ich auch schon nachgedacht, mit folgendem, nicht weiter verfolgten Gedanken: "sprite" hat auf Basis einer LED-Matrix und eines Photosensors eine Art Touchpanel aufgebaut: http://spritesmods.com/?art=novemini&page=2 Evtl. funktioniert das Prinzip auch mit OLED und man könnte drauf synchronisieren? Im schlechtesten Fall könnte man selbst die Tastenfelder nacheinander zeichnen und das Streulicht detektieren. Flackert dann aber..
Das wird m.E. zu aufwändig und das Flackern wird wegen der seriellen Ansteuerung des Displays zu langsam und damit sichtbar. Die für ein Touchpanel notwendige Hardware ist minimal. Die Touchfolie für die NDS lite kostet z.B. um die 2€. Ich habe die bestellt - vielleicht bekommt man das mechanisch irgendwie hin.
Notiz zur CompactPlus Hardware und Adrianos Beispielcode: Es wird Software-SPI eingesetzt write_byte() Es gibt die Möglichkeit "20. USART in SPI Mode".. Und ich möchte meine Frage nochmal stellen: > Wird die Schaltung über einen Step-Up versorgt, oder direkt aus den > Batterien? Mein GPS-Modul braucht nämlich 3.3 V..
Sieht so aus, als wär der Schaltregler AS1329 (Nähe + Pad) für die 3.3 V Versorgung der Schaltung zuständig. Mhh. Am ISP messe ich aber nur 2.2 V.
D.h. ein Betrieb an 5 V ist vermutlich nicht möglich!?
AVR-DRagon sagte mir 3V SPI, aber ich habs nicht gemessen. Gerät liegt auufer Arbeit, kann grad nicht..
Jetzt hab' ich auch nachgemessen: 3,2V bei 2,9V Batterie.
Bei einem neuen Gerät (mit dem großen IC) komme ich auch auf 3.2 V..
Dann hast du beim Abmontieren des ASIC irgend einen Kollateralschaden verursacht. Bei mir ist der auch weg.
Angehängte Dateien:
-
30 KB
Guten Sonntag, ich habe nochmal eine Frage zur Compact Plus Elektronik. Und zwar habe ich den 3.3 V Schaltregler ausgelötet, und den Ausgangspin direkt auf Batterie + gelegt (Der Schaltregler für die OLED Vesorgung lebt auch direkt aus der Batterie). Weiterhin versorge ich die Schaltung durch externe 3.3 V die ich über die AVR ISP Pins angelegt habe. OLED Spannung ist 13.2 V aus 3.3 V. Das Problem: es gibt vertikale Schmier-Streifen auf dem OLED.
Des Rätsels Lösung: V_COMH voltage war zu niedrig. Mit dem weiter oben erwähnten Wert 0x11 (Wert nach Reset) geht es gut. Ich hatte das Display eine zeitlang so mit statischem Bild im Betrieb, jetzt ist es bereits leicht eingebrannt.. also Vorsicht!
Wieder ne Frage: Ich versuche gerade, den USART im SPI Modus zu benutzen: Init: UBRR0 = 0; XCK_DDR |= (1<<XCK); UCSR0C = (1<<UMSEL01)|(1<<UMSEL00)|(1<<UCPHA0)|(1<<UCPOL0); UCSR0B = (1<<TXEN0); UBRR0 = 2; Write: while ( !( UCSR0A & (1<<UDRE0)) ); UDR0 = dat_or_cmd; Leider tut sich am Display nichts. Hat jemand von Euch damit schon Erfolg gehabt?
@Q9: an CS, DC, SCLK und die Fuse-Bits hast du gedacht?
Sonst ist der Code identisch zum funktionierenden Beispiel von adriano. D.h. Pins sind dieselben, Register identisch. Fusebits für SPI/UART? Wüsste nicht welche.. Allerdings bin ich mir über den SPI mode nicht ganz im Klaren und ob das Timing hinhaut.
Also ich komme nicht dahinter. Leider kann ich auch nicht messen. Hier aus dem Datenblatt des SSD1325: > SDIN is shifted into an 8-bit shift register on every rising edge of SCLK > in the order of D7, D6, ... D0. > D/C# is sampled on every eighth clock and the data byte in the shift > register is written to the Graphic Display Data RAM (GDDRAM) or command > register in the same clock. Also MSB first, rising edge, clock_cycle > 250 ns (also < 4 MHz) SPI Mode müsste 3 nach Atmel sein. AVR317 sagt nicht wirklich mehr als das Datenblatt.
Q9 schrieb: > Wieder ne Frage: > Ich versuche gerade, den USART im SPI Modus zu benutzen: > > Init: > UBRR0 = 0; > XCK_DDR |= (1<<XCK); > UCSR0C = (1<<UMSEL01)|(1<<UMSEL00)|(1<<UCPHA0)|(1<<UCPOL0); > UCSR0B = (1<<TXEN0); > UBRR0 = 2; > > Write: > while ( !( UCSR0A & (1<<UDRE0)) ); > UDR0 = dat_or_cmd; > > > Leider tut sich am Display nichts. Hat jemand von Euch damit schon > Erfolg gehabt? Hab gerade mal ins Datenblatt geschaut: Der "initial value" für UDRE0 ist 0, evtl. bleibt Dein Programm dann in der while-Schleife hängen. Probier mal, erst auf UDR0 zu schreiben und dann die while-Schleife.
Danke für den Hinweis, das hatte ich auch schonmal ausprobiert. Zwischen den Bytes muss noch eine Pause eingelegt werden, damit SCLK und SDIN auf high bleiben, dann geht es. Mit 40 µs klappt es auf jeden Fall, ich werde mich jetzt an einen brauchbaren Wert rantasten. Vielleicht kann jemand mit LA das optimieren.
Mit UBRR0=0 (4 MHz) und 2 µs Pause nach dem Schreiben funktioniert es endlich. Hat jemand schon einen Soft-UART eingebaut?
Ich bin gerade dabei die Initialisierung des OLED nachzuvollziehen. Es gibt hier/Wiki/adrianos Seite unterschiedliche Aussagen bzgl. PB0 Es ist ein Testpad neben dem AVR (http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html) - Ladepumpe erzeugt 12 V (wohl falsch, da dafür der Stepup zuständig ist). - geht an Transistor T1 (http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware#Pinbelegung_Mega168) - schaltet Masse für OLED (Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display") Die Masseverbindungen am Displayconnector scheinen aber direkt auf Masse zu gehen. Adrianos Code funktioniert ja wunderbar und lässt den Pin tristate. Wenn ich PB0 setze flackert das Display wie verrückt. Könnte mir das (was macht PB0/der Transistor) bitte jemand erklären?
Er schaltet die 12V über einen 100 Ohm Widerstand gegen Masse. Der Grund erschließt sich mir aber auch nicht auf Anhieb. Vieleicht eine Art PWM.
Vielleicht eine Grundlast zum Starten? > Because of the minimum duty cycle of each power switching cycle of > TPS61080/1, the device can lose regulation at the very light load.
Das könnte zum Abschalten benutzt werden. Laut Datenblatt muss Vcc (12V) vor Vdd auf 0 sein. Wahrscheinlich kann das damit sichergestellt werden.
Angehängte Dateien:
-
260 KB
@Q9: zu PB0 habe ich mittlerweile auch die Vermutung wie Einhart... „And now for something completely different“ ;-) Inspiriert von Mockup's 7-Segment-Anzeige habe ich mal einen Kurzzeitwecker entworfen. Den auf dem Board vorhandenen Buzzer habe ich auf Masse und - in Ermangelung eines greifbaren Widerstandes - direkt mit PB2 verbunden (gut zu erreichen an R17 neben dem 32kHz Quarz). Bei Interesse folgt demnächst der Quellcode... Gruß, a.
Sehr großes Interesse! Ich habe derweil noch einen Tip für den Befehl "Draw Rectangle (24h)" Es kann nur eine gerade Anzahl von Spalten angegeben werden. Der Befehl braucht Ausführungszeit und wird durch ungeduldig folgende Kommandos abgebrochen. Hier mal ein schneller Ersatz für die Clearscreen Funktion:
1 | SSD1325_WriteCmd(0x24); |
2 | SSD1325_WriteCmd(7); |
3 | SSD1325_WriteCmd(0); |
4 | SSD1325_WriteCmd(57); |
5 | SSD1325_WriteCmd(79); |
6 | SSD1325_WriteCmd(0); |
7 | _delay_ms(1000); |
Ich weiß nicht, wie lange man warten muss. Ich probier's jetzt mal mit 10 ms.
Hi >Mit UBRR0=0 (4 MHz) und 2 µs Pause nach dem Schreiben funktioniert es >endlich. kannst du dir wahrscheinlich sparen, wenn du auf TXC0 und nicht auf UDR0 prüft. Dann ist das Byte wirklich gesendet. MfG Spess
5 ms gehen auch. Die Row- und Colum-Address-Setzerei aus der Initialisierung kann man doch eigentlich weglassen, oder?
Q9 schrieb: > 5 ms gehen auch. > Die Row- und Colum-Address-Setzerei aus der Initialisierung kann man > doch eigentlich weglassen, oder? möglicherweise - habe ich noch nicht getestet, aber die Rechteckfunktion hatte ich schon mal im GPS-Demo drin ;-) - die 5ms werd ich auch mal ausprobieren.
> die Rechteckfunktion hatte ich schon mal im GPS-Demo drin
Stimmt, habe ich noch nicht gesehen.

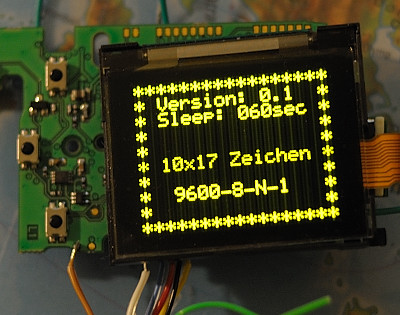

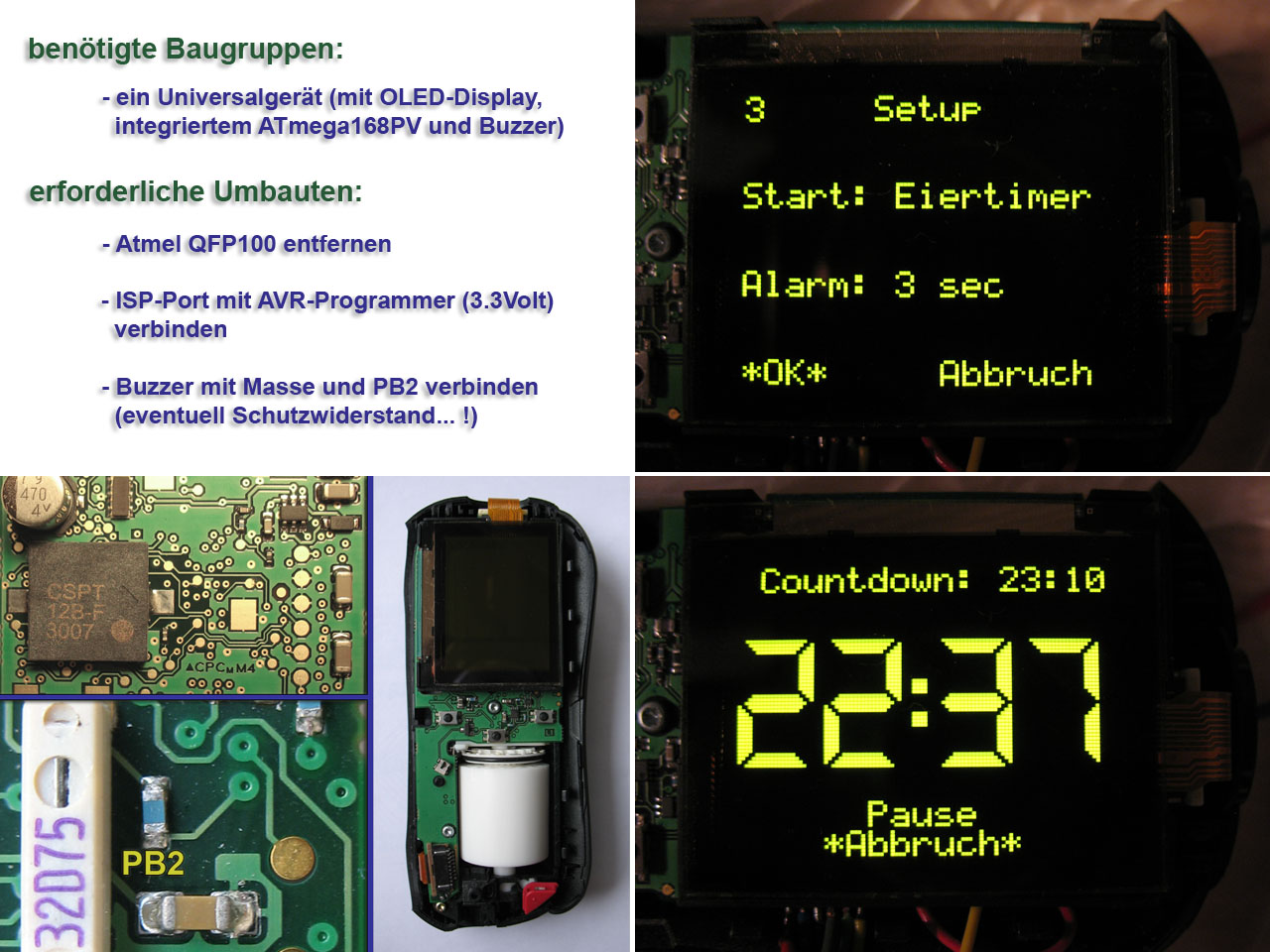

Kurzzeitwecker:
Sehr schön!
Der Alarm geht nur beim ersten Mal bzw. verliert seine Einstellung und
ich habe horizontale Streifen (leere Zeilen sind leicht heller als
Zeilen mit Pixeln).
Übrigens: Das Via kommt genau neben dem Pad vom Buzzer raus. Eine Zinnbrücke reicht..
Heute habe ich mein Display mal an einen ATmega32 angeschlossen und das angepasste C Grundgerüst aufgespielt. Verwunderung: Alle kleinen Buchstaben sind um ein Zeichen verschoben. Anstelle eines a also b usw. Ich habe es so gelöst dass ich noch ein Zeichen zwischen den großen und kleinen Buchstaben eingefügt habe aber... woran bitte liegt das und warum hat das noch niemand hier erwähnt? :) Grüße
@Thomas F. (adriano6) Ich weiß ja nicht ob du auch meine Funktion nutzt, ich habe die aber noch einmal schmaler gemacht, damit gefällt mir das besser.
Dank spess53 das Schreiben mit USART-SPI jetzt ohne fixe Warteschleife:
1 | UDR0 = dat_or_cmd; |
2 | while ( !( UCSR0A & (1<<TXC0)) ); |
3 | UCSR0A |= (1<<TXC0); // clear TXC0 |
Noch zwei Fragen, dann ist Feierabend: 1. Wo kommen die Daten für die Initialisierung eigentlich her, gesnifft per LA? 2. Was nützt das "Horizontal Scrolling" wenn keine Synchronisation möglich ist (man weiss ja nicht, wann man angekommen ist)?
Was ist der schnellste Weg zu einem funktionierenden UART (RX, TX)? TX ist belegt mit (Soft-/UART-) SPI - Die (TXD, XCLK) könnte man an den echten SPI (MOSI, SCLK) hängen, dann wäre der echte UART frei. - Man bleibt bei Soft-SPI und benutzt den UART für RX, Soft-TX über einen Timer. - Man könnte PB0 verlegen um den ICP1 für Soft-UART freizubekommen. Alternativ den Komparator für ICP nutzen. Alles umzulöten macht viel Arbeit, Software muss man nur flashen - das Problem: ich bin kein Softwareguru.. Gute Nacht.
> 14.09.2009 22:17 Alle kleinen Buchstaben sind um ein Zeichen verschoben.
Vermutlich werden die falschen Daten aus dem Font gelesen. Entweder hat
sich irgendein Offset verändert, oder ein Datensatz (eine Zeile) fehlt.
ASCII Tabelle hilft.
Hatte deine Problemlösung überlesen. D.h. hier hast du noch eine Zeile eingebaut?
1 | 0x61, 0x51, 0x49, 0x45, 0x43, // Z 0x5A |
2 | |
3 | 0x00, 0x7F, 0x41, 0x41, 0x00, // [ - 0x5B |
4 | |
5 | 0x55, 0x2A, 0x55, 0x2A, 0x55, // backslash 0x5C |
6 | |
7 | 0x00, 0x41, 0x41, 0x7F, 0x00, // ] 0x5D |
8 | |
9 | 0x04, 0x02, 0x01, 0x02, 0x04, // ^ 0x5E |
10 | |
11 | 0x40, 0x40, 0x40, 0x40, 0x40, // _ 0x5F |
12 | |
13 | 0x00, 0x01, 0x02, 0x04, 0x00, // ' 0x60 |
14 | |
15 | 0x20, 0x54, 0x54, 0x54, 0x78, // a 0x61 |
Richtig. Ich habe einfach das Zeichen 0x60 kopiert und damit jetzt zwei gleichen Zeichen unter 0x60 und 0x61, aber so klappt es. Mit dem Zeichensatz aus dem Muichiz Thread läuft es auch ohne diesen "Trick". Da scheint also wirklich eine Zeile zu fehlen.
Ein weiteres Problem mit verschobenen Buchstaben gab es in der alten Version. Da stand statt "backslash" "\" in der Headerdatei. Der Compiler hat das als Zeilenumbruch interpretiert. Somit fehlte genau ein Buchstabe, und alle Großbuchstaben waren um eins verschoben. Nur zur Info.
Das mit der Eieruhr hat mich auf Ideen gebracht: Herdwarner: Ich vergesse ständig Sachen auf dem Herd / im Backofen. Eine Fotodiode im Sichtfenster auf der Rückseite prüft (ggf. nach Tastendruck) alle 30 Sekunden ob dort Licht reinscheint. Wenn, dann "Piep". Mikrowellen-Energiezähler: Zählt anhand der eingestellten Leistung die zugeführte Energie und schätzt die Erwärmung von Presets (Masse bzw. Volumen und Dichte, Ausgangstemp, Wärmekapazität).. und ETA. :-) Ich bin auch für ein Board mit dem Wichtigsten: AVR, Step-Up Regler, OLED an SPI, UART herausgeführt, geschalteter Entladewiderstand, ISP Header, Buzzer (+ Transistor), evtl. Taster... macht mal bitte :-)
Kurzzeitwecker 0.2 - Pause funktioniert noch nicht - Da die Zeit aus dem EEPROM kommt, bei Aufruf eines Programms Focus gleich auf "Start" - Zahnputztimer Startzeit "00:0/" (oder Müll aus meinem EEPROM?) Wär natürlich auch nett: -die Timer als Liste im EEPROM anlegen, dann brauchen sie eigentlich auch keinen Namen mehr. - die verstrichene Zeit anzeigen - statt Sternchen den Text invertieren - nicht immer den ganzen Bildschirm neu schreiben - zwischendurch zum Stromsparen nur die Zeit in 5x7 anzeigen und z.B. alle 10 s in groß.. - Helligkeit einstellbar .. Aber Ideen hast du selber ja genug, nehme ich an! :-) Benutzt du eigentlich den Lastwiderstand zum Ein/Ausschalten?

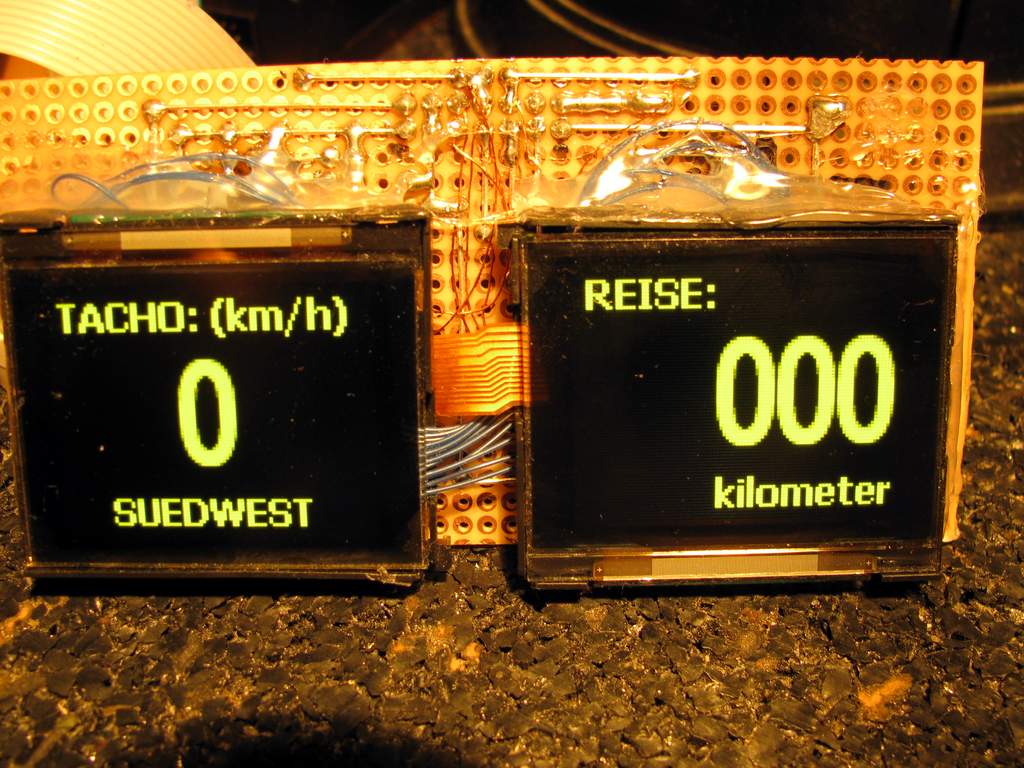

Ich habe mal etwas mit dem 'Graphic Accelerator' rumgespielt: http://vimeo.com/6609124 Der ATmega dreht zu 80% Däumchen, ein Großteil der 20% gehen für das softSPI drauf. Leider ist die Qualität von dem Video nicht so prall, das Drehen der Bälle kommt nicht so richtig rüber.
Sieht gut aus! Veröffentlichst Du den Quellcode? Hardware SPI läuft übrigens wunderbar zwischen ATmega und Display. Selbst bei 8 MHz gibt es keine Probleme.
Oder kannst du kurz erläutern, welche Funktionen du benutzt? @Adriano Hier noch ein OLED-Projekt: http://www.gaudi.ch/CMS/index.php Für Timer-Funktionen sollte man wohl den Quarz noch an den AVR fummeln (PB6, PB7 - wo geh'n die Vias hin?), sonst ist kein Verlaß drauf..
Der Code ist schnell zusammengehackt, das müsste ich erst mal lesbar machen. Aber eigentlich ist es auch nicht kompliziert. Die Linien im Hintergrund sind einfach Rechtecke mit Breite 1. Für die Sprites habe ich die Copy-Funktion benutzt. Der sichtbare Bereich des Displays beginnt erst bei Spalte 7. Die Spritedaten und Puffer für den Spritehintergrund liegen im unsichtbaren Bereich des Display-RAM und werden jeweils hin- und herkopiert. Dazu definiert man den Display-Ausschnitt über das gesamte RAM und schaltet wrap-around ein. Die (2 Pixel breiten) Spalten 0-6 liegen dann aus Sicht des Copy-Befehls auf 64-70, der gesamte unsichtbare Bereich geht von 58-70. Die Spritedaten werden zuerst als Block in den sichtbaren Bereich geschrieben und dann wegkopiert. Beim direkten Schreiben in den unsichtbaren Bereich hat es mir immer die Daten teilweise zerschossen. Per Copy klappt das aber problemlos. Damit die horizontale Bewegung halbwegs fliessend aussieht, gibt es für jedes Sprite zwei um jeweils ein Pixel verschobene Versionen. Bei den Rechtecken passiert das gleiche über das Grayscale-Pattern. Setzen und Löschen eines Sprite besteht also nur aus drei Copy-Befehlen: Hintergrund in einen Puffer, gemäß der x-Koordinate das passende Spritepattern in den sichtbaren Bereich und zum Löschen den Puffer wieder zurück.
> Übrigens: Das Via kommt genau neben dem Pad vom Buzzer raus. Eine > Zinnbrücke reicht.. @Q9: dass macht die Verbindung natürlich noch einfacher > Ich weiß ja nicht ob du auch meine Funktion nutzt @mockup: ja, deine Funktion hätte ich lieber nehmen sollen, um Zeit zu sparen (ich hatte mir unbedingt eine 1 Pixelspaltbreite eingebildet...) > 1. Wo kommen die Daten für die Initialisierung... @Q9: natürlich nur aus dem Datenblatt... ;-)) > Benutzt du eigentlich den Lastwiderstand zum Ein/Ausschalten? @Peter: derzeit noch nicht - nutzt den jemand? @christian-g: interessantes Video: etwas Code würde sicher Zeit sparen! > Hier noch ein OLED-Projekt: http://www.gaudi.ch/CMS/index.php > Für Timer-Funktionen sollte man wohl den Quarz noch an den AVR fummeln > (PB6, PB7 - wo geh'n die Vias hin?), sonst ist kein Verlaß drauf.. @Q9: wenns genauer sein soll kommt man nicht umhin - den Link habe ich mit aufgenommen zum Kurzzeitwecker: ein paar Fehler (aber noch nicht alle :-)) habe ich in V0.3 gefixt... Hardware-SPI muss ich auch mal testen... Gruß, a.
> ein paar Fehler (aber noch nicht alle :-)) habe ich in V0.3 gefixt... Sogleich geflasht..macht Spaß! :-) - der blinkende Doppelpunkt ist beim Start nicht zu sehen (bitte Menüeintrag zum Abschalten des Blinkens) - Idee: die passiven Segmente mit Helligkeit 1 betreiben ? > Hardware-SPI muss ich auch mal testen... Weiter oben hatte ich den Code zur Initialisierung (aus dem ATMEL Datenblatt übernommen) und später die Schreibroutine gepostet. Dauert 1 min zu übernehmen.. Hier meine Funktionen zum Ein- und Ausschalten mit Lastwiderstand. Die Einschaltzeit (12 V Schaltregler) habe ich gemessen, ist evtl. etwas länger. Wie lange das OLED zum Entladen braucht weiß ich nicht. Vielleicht ist jemand nochmal so gut und hält sein Oszi dran?
1 | void
|
2 | SSD1325_PowerOn(void) |
3 | {
|
4 | OLED_RES_LO; // Reset |
5 | _delay_us(10); |
6 | OLED_RES_HI; |
7 | SSD1325_VCC_LOAD_ON; // 100 Ohm to GND |
8 | SSD1325_VCC_ON; // 12 V ON |
9 | _delay_ms(40); // wait until VCC stable |
10 | SSD1325_VCC_LOAD_OFF; // 100 Ohm to GND |
11 | SSD1325_WriteCmd(0xAF); // display ON |
12 | }
|
13 | |
14 | |
15 | void
|
16 | SSD1325_PowerOff(void) |
17 | {
|
18 | SSD1325_WriteCmd(0xAE); // display OFF |
19 | SSD1325_VCC_LOAD_ON; // 100 Ohm to GND |
20 | _delay_ms(200); // Wait until panel discharges completely |
21 | SSD1325_VCC_OFF; // 12 V OFF |
22 | SSD1325_VCC_LOAD_OFF; // 100 Ohm to GND |
23 | _delay_ms(100); // wait for T_off |
24 | }
|
Die ersten Befehle aus adrianos Initialisierung können anscheinend schadlos weg, es folgen ja keine Daten. Die von adriano ermittelten Werte sind also nur experimentell bestimmt, wenn ich das richtig verstanden habe. Deshalb wär' es gut zu wissen, ob in den Informationen zu OSRAM Pictiva OLEDs irgendetwas über die zulässigen Spannungen/Ströme für die Pixel steht. Alternativ, wenn jemand einen Logikanalysator hat, müsste man bei der Initialisierung vom Accu-Chek mal mithören. Wahrscheinlich wird da 4 MHz SPI eingesetzt. Ich habe mir nämlich schon einen Text leicht eingebrannt, und der war nicht länger als 2 h aktiv. > Ich bin auch für ein Board mit dem Wichtigsten: AVR, Step-Up Regler, > OLED an SPI, UART herausgeführt, geschalteter Entladewiderstand, ISP > Header, Buzzer (+ Transistor), evtl. Taster... macht mal bitte :-) Das halte ich für eine gute Idee, leider kann ich das nicht "mal eben so" umsetzen. Mit dem Adapter von oben ist
Schlürf.. Bugreport (v0.3): Absturz nach Ablauf der Zeit (countdown). Konnte nicht "abbrechen". Watchdog einsetzen, die Kondensatoren halten die Versorgungsspannung anscheinend ziemlich lange ohne Batterien (OLED Raminhalt derselbe nach Einlegen.) Beim Anlegen der Versorgungsspannung werden 2 Bildschirme gezeichnet, irgendwas stimmt mit der Starteinstellung wohl nicht. Idee: Es wär praktisch wenn der Zähler nach Ablauf weiterläuft (Zeitüberschreitung). Dann weiß ich genau, wenn der Tee bitter schmeckt, dass er 15 Sekunden zu lange gezogen hat.. :-)
@Q9
Die Reihenfolge beim Ausschalten müsste m.E. so sein:
void
SSD1325_PowerOff(void)
{
SSD1325_WriteCmd(0xAE); // display OFF
SSD1325_VCC_OFF; // 12 V OFF
SSD1325_VCC_LOAD_ON; // 100 Ohm to GND
_delay_ms(200); // Wait until panel discharges
completely
SSD1325_VCC_LOAD_OFF; // 100 Ohm to GND
}
Gruß
Einhart
Sagt mal, wie hoch ist denn der Stromverbrauch bei euren Geräten? Ich komme auf diese Werte: ~ 55 mA helles Display ~ 14 mA schwarzes Display ~ 10 mA schwarzes Display, 12V ausgeschaltet ~ 3 mA schwarzes Display, 12V ausgeschaltet, AVR im Poweroff Mode kann ich da irgendwie noch was ausschalten, damit der Verbrauch weiter sinkt?
Also ich hatte mit dem Kurzzeitwecker-Demo und ausgebautem 100Pin Atmel-IC so unter 100µA gesehen (nach Auto-Abschaltung nach ca. 30sec) - kann daß jemand bestätigen?
Hm. Viellecht kann mir da jemand weiterhelfen. Ich mache diese Sequenz (Quellcode vom OLED-Demo):
1 | |
2 | ClearDisplay(); |
3 | OLED_12V_LO; |
4 | write_cmd(0xAE); |
5 | sei(); |
6 | EICRA=0b0100; |
7 | EIMSK=0b10; |
8 | set_sleep_mode(SLEEP_MODE_PWR_DOWN); |
9 | sleep_mode(); |
Das Display ist jetzt dunkel, AVR im Poweroff-Mode (der fette Atmel ist ausgelötet). Das Ding zieht aber noch immer 2mA. Was hab' ich vergessen abzuschalten? Stromverbrauch im Sleepmode vom Kurzzeitwecker-Demo ist übrigens auch 2mA. Mit den 2 mA lebt das Ding mit einem Satz Batterien grad' mal 20 Tage, das ist ein bischen dürftig.
0.3 eiertimer setup 05:00 - 18 mA danach power down - 9 µA
Ist es eventuell nur Dein Messgerät, welches mit seiner Messung nicht tiefer kommt?
Nö, Messgerät ist Agilent 1242A, das kann uA. Ich werd' mal morgen ein anderes Gerät zerlegen und dort messen, vielleicht hab' ich beim Ausbauen vom dem fetten Atmel irgendwas kaputt gemacht.
Datenblätter: SSD1325 - 5 µA ATmega168P PWRDWN ohne WDT - 2 µA
Vergessen: Stepup 12 V - less than 2 μA Stepup 3.3 - powersave 30 µA
zwieblum schrieb: > Nö, Messgerät ist Agilent 1242A, das kann uA. naja, mein china no name kann es auch, sogar zimlich genau, daran wirds also nicht liegen. > Ich werd' mal morgen ein > anderes Gerät zerlegen und dort messen, vielleicht hab' ich beim > Ausbauen vom dem fetten Atmel irgendwas kaputt gemacht. Oder vllt etwas nciht ausgebaut ? Da gibts doch schöne motor treiber ics usw.
ist alles leer, ausgeweidet, das gute Teil. 2. Gerätchen hab' ich grad' ausgeschlachtet (ist ja schon morgen :-). Zieht mit Originalsoftware 11uA. Also entweder ist was faul beim 1. Gerät oder es fehlt etwas essentielles beim Schlafmodus, was ich eher vermute. Kann bitte jemand ein funktionierendes Codefragment für den Schlafmodus posten, das alles abschaltet, was es so gibt?
Hoppala, schau schau: Originalsoftware auf 2. Gerät: 11uA mit meinem Codefragment von oben: 28uA Eieruhr: 28uA Beim Gerät habe ich vor dem Messen den fetten Atmel entfernt. Die Fuses wurden nicht geändert. 2 Geräte, eines zieht um 2 mA mehr als das andere. Na ja ... Bleibt noch die Preisfrage, warum die Originalsoftware 60% weniger Strom frisst. Was ist es fehlt? Ist es jenes Ding, das abgeschaltet wird, ident mit jenem Ding im 1. Gerät, das 2mA frisst? Irgendeine Idee?
Ist das Display noch am Gerät dran? Wie hoch ist der Strom, wenn du das Display abnimmst? Was passiert wenn du im Power Reduction Register alle Peripherie einzeln abschaltest (PRR=255).
Ich vergaß, PRR=255 ist natürlich im Code drinnen. Ohne Display sind's noch immer 1.977 mA. mit Display sind's 1.984mA, Differenz 7uA.
Hi, wurde nun eigentlich der Temperatursensor schon ausfündig gemacht? Das Gerät soll einen ja warnen, wenn die Temperatur unter +6°C oder über +40°C liegt. Dazu benötigen das Gerät doch einen Temperatursensor...
Der mega328P hat nen Temperatursensor...
Simon K. schrieb:
> Der mega328P hat nen Temperatursensor...
Welcher 328P? Gibt's auch Geräte mit 328P? Ich kenne bisher nur den
168PV.
Gruß,
Bernd

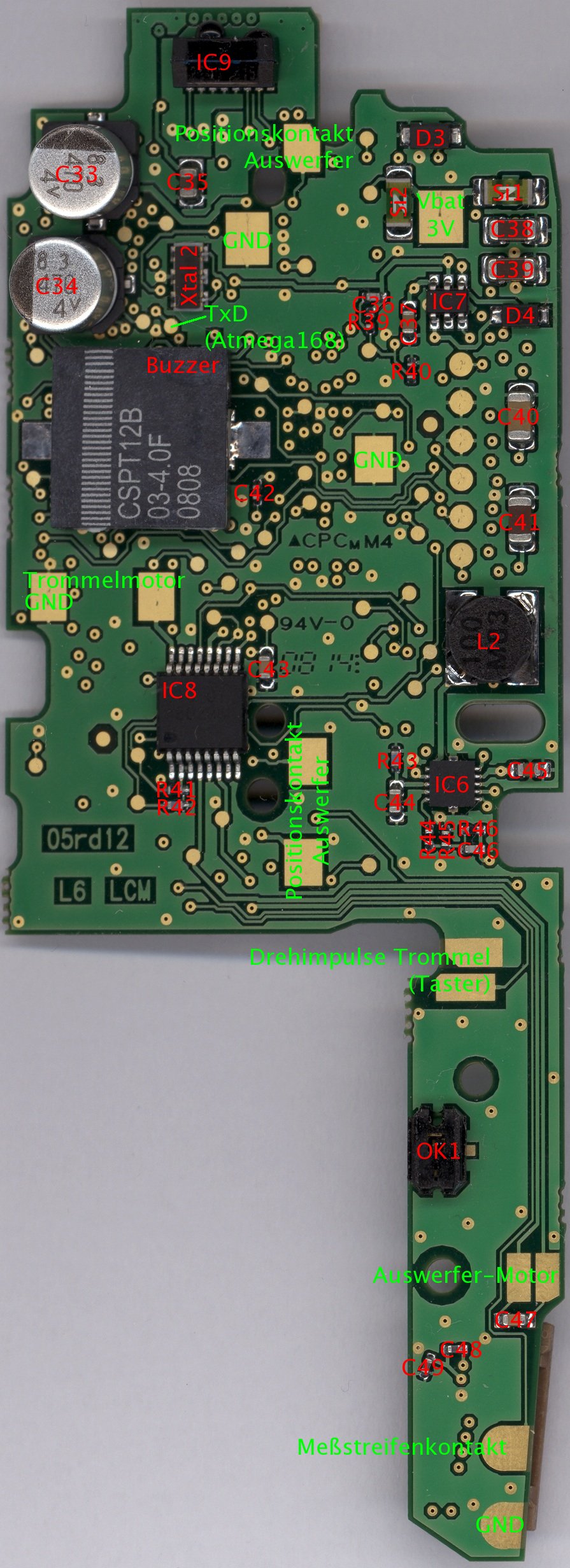

Der Temp. Sensor befindet sich ganz am Ende des Anhängsels der Platine (da wo der Anschluss zum Sensor ist).
B. Heller schrieb: > Der Temp. Sensor befindet sich ganz am Ende des Anhängsels der Platine > (da wo der Anschluss zum Sensor ist). Ist es R35 von hier? http://www.mikrocontroller.net/wikifiles/7/77/AccuCheckL1.jpg
Ich habe die Info (R35 = Temperaturfühler) in die Wiki-Bauteileliste übernommen. Ist genaueres bekannt? NTC/PTC/PT100/PT1000/... ?
> Ist genaueres bekannt? NTC/PTC/PT100/PT1000/... ?
Gemessen im eingelöteten Zustand:
Raumtemperatur 9,5 kOhm; fällt beim Anhauchen auf ~ 8 kOhm
-> Vermutung: NTC mit 10 kOhm bei 20°C
Das Signal geht weiter zu R23 (rechte Lötstelle) und liegt dann an IC1
an.
So also den Temperaturfühler hätten wir entlarvt. Schade nur, dass man zum Benutzen einen AD-Wandler braucht. Als nächtes lockt mich der IC8 von der Wiki-Seite. Der ist ja mit all den Motoren verbunden. Ist das sowas wie eine PWM-Controller? Gibt es dazu schon näheres? Bei mir steht folgendes drauf: ZMD G1 C1319900 1216 0840 02720SG ZMD ist wohl der Hersteller, zumindest gibt es einen Halbleiterhersteller mit dem Namen "ZMD"... Wenn noch jemand die Beschriftung seines IC8 ablesen könnte, würden wir zumindest wissen weclher Bestandteil der Beschriftung nicht zur Serie gehört.
Der IC8 der grad vor mir liegt hat als Aufdruck ZMD G1 C1376200 1216 0842 U2720SG
Bernd O. schrieb: > Simon K. schrieb: >> Der mega328P hat nen Temperatursensor... > Welcher 328P? Gibt's auch Geräte mit 328P? Ich kenne bisher nur den > 168PV. Ups :-)
Für die, die es interessiert. Ich habe die Grafikdemo nochmal überarbeitet und den Code auch etwas lesbarer gemacht (s. ZIPfile). Ein paar Zeilen im Wiki-Artikel kommen dann auch noch. Die Version mit dem softSPI konnte ich nach dem Umbau auf Hardware-SPI nicht mehr testen, sollte aber funktionieren. Nach ca. 30s schläft der ATmega ein, ein Druck auf die mittlere Taste läßt ihn wieder aufwachen.
resU schrieb: > Der IC8 der grad vor mir liegt hat als Aufdruck > > ZMD G1 > C1376200 > 1216 0842 > U2720SG Dito Aber jetzt kommts: BIG 01 A802MKK Also mal eine komplett andere Beschriftung.

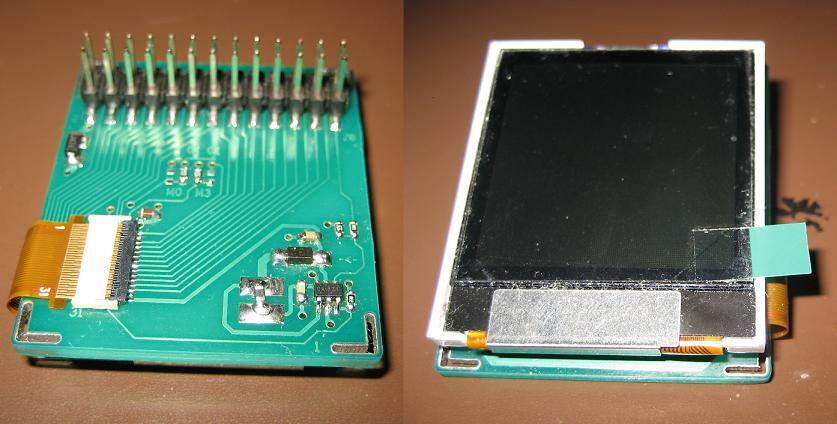

Der Schaltplan der Adapterplatine aus Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" erweitert um den 3.3 V Schaltregler AS1329 (Schaltungsbeispiel aus Datenblatt), den Entladewiderstand, ATmega168, ISP Header. Meine Phantasie: + OLED an SPI + UART herausgeführt. + Quarz + Drehencoder + Piezo so laut wie möglich (H-Brücke erforderlich?) + Eingangsspannungsüberwachung (Akkus nicht tiefentladen) + 3.3 V Teil durch Lötjumper überbrückbar (wenn nicht bestückt) + ungenutzte Pins an Stiften im 2.54 mm Raster nach rausführen (Huckepack) Dann könnte man's in mehreren Projekten als 'human interface' benutzen (Temperaturregler für Laminator, Timer, Wecker, RS232 interface für Webradio, ..) Der Haken am Phantasieren: Leider ist es für mich nicht mal eben in einer Stunde layoutet. Vielleicht hat jemand Lust, an der Stelle einzusteigen..
Moin, den Piezo habe ich zwischen zwei Portpins gehängt. Ds bringt schon eine ganz gute Lautstärke. Ich träume immer noch vom Touchscreen auf dem Board. Die billigen Panels für die NDS-Lite reichen aber für zwei Displays ;-( - sprich viel zu groß. Gruß Einhart
Könntest du den Schaltplan noch als PDF posten? Mein Eagle meckert, dass es zu alt sei, um das schematic zu öffnen...
Dann nützt dir das nix, ich habe im Prinzip nur die Bauteile in die Schematic reingepackt. Richtig verdrahtet is da noch nix.
@Q9:
>Die von adriano ermittelten Werte sind also nur experimentell bestimmt,
da hast du meine Smileys wohl übersehen!?
@christian-g: danke für die interessanten Sourcen des Grafikdemos!
Anbei die aktuellen Sourcen + Hexfile zum Kurzeitwecker (mit
Einsparpotential, da noch einiges an Redundanz enthalten...
vielleicht sollte ich doch mockup´s 7-Segment-Routine nutzen...)
Ich habe versucht einige aktuelle Infos aus dem Thread einzuarbeiten
(Hardware SPI, Power ON/OFF Sequence) und einige Fehler "optimiert"!
;-))
Gruß,
a.
@adriano6: V0.4 funktioniert bei mir gut, allerdings habe ich die inaktiven Segmente dunkler (Stufe 1) eingestellt, da sie mich sonst beim Ablesen zu sehr stören... Gibt es eigentlich schon eine Mega168 Pin-Pad-Zuordnung, damit man mögliche Anschlußdrähte auf Goldpads anlöten kann? @tec: Hast du zur neuen Mobile-Version schon neue Erkenntnisse bezüglich der Nutzung von Display, Controller und RFID-Einheit?? Gruß OLED-Fan
Hallo zusammen, ich hätte da mal eine Frage an die Spezialisten: Hat jemand schon einmal versucht das Display in der Weise zu betreiben, wie es vom Geräte-Hersteller verwendet wird, also um 90 Grad im Uhrzeigersinn gedreht? Ich habe mit den Set-Remap Einstellungen des Displays experimentiert, bin aber zu keinem akzeptablen Ergebnis gekommen. Vielleicht hat jemand das schon umgesetzt und kann Hinweise geben. Ganz unsinnig ist das Anliegen ja nicht, will man Display und Platine im Original-Gehäuse betreiben. Gruss Fossy
Angehängte Dateien:
-
190 KB
Fossy schrieb: > Hat jemand schon einmal versucht das Display in der Weise zu betreiben, > wie es vom Geräte-Hersteller verwendet wird, also um 90 Grad im > Uhrzeigersinn gedreht? > > Ich habe mit den Set-Remap Einstellungen des Displays experimentiert, > bin aber zu keinem akzeptablen Ergebnis gekommen. Also ich wuerde einfach die Funktion PaintChar(...) anpassen. (siehe Anhang!) Gruß, a.
Ich habe mich gefragt, wie ich den Stromverbrauch des Gerätes senken kann, ich will damit eine Uhr bauen. Wodurch entsteht denn eigentlich bei so einem OLED-Display der Stromverbrauch? Nimmt der Verbrauch ab, wenn man dunklere Farben, zur Darstellung, verwendet?
Star Keeper schrieb: >Wodurch entsteht denn eigentlich bei so einem OLED-Display der >Stromverbrauch? Wenn du Stromaufnahme oder Umwandlung meinst, dann doch zum größten Teil durch die Emittierung von Licht - wie bei LEDs auch! >Nimmt der Verbrauch ab, wenn man dunklere Farben, zur >Darstellung, verwendet? klar, also entweder nach einer kurzen Anzeigedauer auf kleine Zeichen ausweichen bzw. dunkle Graustufen verwenden (siehe Segment.c von OLED-Fan), oder das Display ganz abschalten.
Ja so dachte ich mir das auch. Kann nur hier nicht so einfach den Strom messen, sonst hätte ich es schnell ausprobiert. Danke!
kann mir irgendwer sagen wieviele mA der StepUp für 3,3 V liefern kann? meint ihr das reicht für die versorgung von sd ung gps mit? an welche pins würdet ihr eine sd karte klemmen? grüße
Also das ist ja ein AS1329B und im Datasheet steht: "Delivers 160mA @ 3.3V (from Single AA Cell)" und "Delivers 570mA @ 3.3V (from Two AA Cells)"
sollte ja reichen ..... dummerweise will mein gps wohl erst ab 5 v aber danke dir
such mal auf deinem receiver, vielleicht findeste da noch ein stepdown, den du umgehen kannst.
hab ich schon ... Navi S-1 ... hab grade den spannungsregler ausgelötet.... leider bricht die spannung vom Blutzuckermessgerät von 3,3 auf 3,0 ein sobald ich die gps maus anschließe und das scheint der maus nicht zu reichen
irgendwer noch nen tipp wie ich dagegen wirken könnte? ich fürchte nur das der einfach zu viel braucht...
Hat von euch mal jemand den Strom gemessen, den der Kurzzeitwecker verbraucht? Ich habe hier eine kleine Platine gemacht, für einen Kurzzeitwecker und wollte das nun auch als Uhr und Thermometer benutzen. Aber der Verbrauch ist zu hoch. Der Mikrocontroller alleine mit den Spannungswandlern benötigt bei mir 5mA. Sobald das Display zusätzlich dran ist, braucht die Schaltung 15mA. Für den Batteriebetrieb einer Uhr ist das etwas viel. Ich frage mich nun ob ihr auch solche Werte habt, oder ob an meiner Schaltung etwas flasch ist und deshalb so viel Strom verbraucht wird?
Schreibt oben einer: " ~ 55 mA helles Display ~ 14 mA schwarzes Display ~ 10 mA schwarzes Display, 12V ausgeschaltet " " 0.3 eiertimer setup 05:00 - 18 mA danach power down - 9 µA "
hat schon irgendwer ne SD Karte in der kiste laufen ? Portb würde sich denke ich anbieten ..... und dann über soft spi ?
Moin, sehr cooles Projekt, klinke mich hier auch mal ein. Gibt es eigendlich einen Befehl, um das Display im Hochformat zu Beschreiben? Grüße Marco
Also ich habe im Befehlssatz, des Displays, Befehle gesehen um die Ansteuerung zu spiegeln. Beim kurzen Test hat das aber nicht so wirklich geklappt. Das Drehen der Displayinhalte geht meines Wissens mit diesem Display nicht. Auch bei meinen Spiegelversuchen war es im Endeffekt sehr einfach das Bild direkt spiegelverkehrt in den Display-RAM zu schreiben. Ich denke mal das Drehen geht auch sehr leicht in Software.
Hmm... adriaNo6 hat auf seiner Website: http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html die DCF77-Uhr im Hochformat, nur leider ohne Code. Im Datenblatt kann ich leider auch nix brauchbares finden.
Gibt es schon was nutzbares in BASCOM dazu? Hatte nur bei Adriano den Link gefunden, aber der führt ins nichts...?
Schau doch mal bitte unter www.bascom-forum.de Da werden Sie geholfen ...Ein netter Mensch (der auch hier mitliest ist), hat ein Bascom Code veröffentlicht. Gruß Anselm Mal Link heraus gesucht habe: http://bascom-forum.de/index.php/topic,2754.msg16848.html#msg16848
Genau diese Seite geht bei mir nicht... Wird ewig geladen und kommt kein Inhalt... :(
Gerade was entdeckt... Accu-Chek Voicemate plus. Das Gerät kann in Verbindung mit dem hier beliebten Gerätchen die Messwerte für sehbehinderte oder blinde Personen vorlesen. Was für eine Schnittstelle hat also unser Gerät? IrDA oder was gescheites? g
Definitiv IrDa, kann man ja auch mal mit einem PC mitlesen die Comm.
Daniel H. schrieb: > Genau diese Seite geht bei mir nicht... > Wird ewig geladen und kommt kein Inhalt... :( So kennt man Basic ja ;-) SCNR
Das hier wäre auch ein ziemlich interessantes Gerät, kostet aber wohl leider ca. 50€: http://www.contourusb.de/
Einfach warten, wird schon billig ;)
B. Heller schrieb:
> Hab mir eins geshoppt, mal sehn wies ist :)
Zu welchem Preis?
M. G. schrieb: > B. Heller schrieb: >> Hab mir eins geshoppt, mal sehn wies ist :) > > Zu welchem Preis? Na was so auf der Seite steht ;)
Hallo, auch ich experimentiere momentan mit dem Gerät und habe eine Frage zur Spannung (die hier schon in anderer Form gestellt wurde): Wieviel messt Ihr zwischen VCC-GND am Atmega168? ich komme nur auf 2.8 V (bei ausgebauten asic). Bei einem neuen Gerät (mit Asic) messe ich 3.2V. Gibt es Bauteile, die unbedingt zusätzlich zum Asic ´runter müssen?
so, jetzt mit 3.3V: Das Rätsels Lösung liegt in PB7: damit wird der 3.3V Step-Up eingeschaltet. Wenn PB7 auf high liegt, messe ich 3.25V, bei PB7 auf low nur 2.8 V. Beim Nachverfolgen von Pin4 des AS1329 (Shutdown) liegt dieser über R12 an PB7. Das Ärgerliche daran: einen Quarz zu nutzen wird schwieriger... Die Info habe ich mal in die Pinbelegungstabelle des Artikels eingepflegt.
hmmm vielleicht sollte ich dann nochmal versuchen den gps ans laufen zu bringen
kann mir einer sagen wofür d1 da ist? diese weid warm?! oder obs der transistor danebeb is?!
Wollte mich mal bedanken für die ganze Arbeit, die ihr hier reingesteckt habt. Das ist ein super Einstieg in die avr Programmierung. Heute war das Ding in der Post (gebraucht für 1€ von ebay) ISP drangelötet wie im Artikel eingezeichnet und den Kurzzeitwecker draufgespielt. 15 Minuten und das erste Resultat war auf dem Screen zu sehen. Klasse. So, und jetzt wird selbst was geschrieben :-)
Ja, ein ganz dickes Danke auch von mir ! Das Originalgerät hat eine "Low Batt" Anzeige, gibt es eine Chance, einen der ADC-Eingänge dazu zu benutzen, wenn so eine Funktion implementieren will ? Oder macht das auch der große Atmel ?
Es muss einen Grund geben, warum die 32-Pin Variante des Mega169 eingebaut ist. Diese unterscheidet sich durch die kleinere 28-Pin Variante durch zwei zusätzliche ADC-Eingänge. Wofür werden diese gebraucht ? AREF liegt nicht nur einfach an VCC, sondern da sind noch Kondensatoren verbaut, das deutet wohl darauf hin, daß der ADC wirklich benutzt wird. Wofür ? An ADC6 ist eine konstante Spannung von 0.7 Volt (100Pinner ausgebaut) zu messen. Vielleicht gibt es irgendeinen Trick, wie man an die Batteriespannung kommt ? Evtl mit eingeschalteten 3.2 Volt ?
Das geht mit ADC6, den 3.2 Volt-Wandler dazu abschalten. Habe die Info hier eingepflegt: http://www.mikrocontroller.net/articles/Compact_Plus_Blutzuckermessger%C3%A4t-Hardware#Pinbelegung_Mega168 Frank.
D.h. der Schaltregler schaltet im deaktivierten Zustand die Batteriespannung durch? Gab's nicht auch die Möglichkeit, den ADC Mux auf VCC und interne Bandgap zu schalten? - damit lässt sich VCC auch messen (mit ein bisschen Rechnen). adriano hat wieder was neues (aber wieder nicht zum Download ;-): Displaymodul über die serielle Schnittstelle ansteuern http://home.arcor.de/wehrsdorf/Oled-Display-Recycling.html#terminal (Fehlt noch das <.. id="terminal"> auf der Seite ;-)
B. Heller schrieb:
> Hab mir eins geshoppt, mal sehn wies ist :)
Hast Du es schon bekommen und mal das Innenleben angeschaut?
>adriano hat wieder was neues (aber wieder nicht zum Download ;-):
Ich seh da nix.
Aber'n Terminal ist ja keine Kunst.
Was hängt denn an XTAL1 - kann man dort einen externen Quazoszillator anhängen, oder ist der Pin (auch nach dem Ausbau von IC1) anderweitig belegt ?
Wenn ihr so weiter macht habt ihr bald ein OpenSource Zucker Meßgerät. \o/
Angehängte Dateien:
-
230 KB
Für eine ComPort-Ausgabe vom Rechner habe ich schnell mal ein 3.3V
Display gebraucht und deshalb das OLED-Modul seriell (9600-8-N-1)
ansteuerbar gemacht. Damit bin ich bekanntlich nicht der erste, aber ich
teile eben auch gern! ;-)
krishna schrieb:
...
> Aber'n Terminal ist ja keine Kunst.
Stimmt, man braucht nur etwas Zeit. ;-)
(obwohl es kein echtes Terminal ist!)
Quelltext gibts vielleicht nach Überarbeitung demnächst...
...falls man auch mal etwas über andere Projekte mit Verwendung dieses
OLEDs erfährt!? ;-)
Gruß,
a.
Ich sitze grade an einer intelligenten FB für DSLRs. Der interne Oszillator des AVR ist allerdings, wie bekannt, ein "wenig" ungenau, das gilt besonders bei Batteriebetrieb. Ich versuche das durch Messen der Betriebsspannung und Temperatur zumindest ein wenig zu kompensieren, also rein durch Software. Leider komme zu selten dazu, wirlich konkret was dran zu machen. ...macht aber trotzdem viel Spaß. Nebenbei ist übrigens (noch) eine neue 7-Seg Routine angefallen, die werde ich demnächst hier mal reinstellen.
Hi, Baue gerade an einer Interfaceplatine mit ATMega168p, Li-Ion-Charger, 3.3V LDO und einem Step-Up Wandler auf 12V. Da mir das Package des TPS61080 nicht gefällt will ich diesen ersetzen. Mit welchen Strömen muss hier gerechnet werden?
Hallo Tobi, warum willst du die eh schon vorhandenen Bauteile wegwerfen und neue einsetzen? Das QFN-Package kann man doch von Hand löten. Wenn ich die Zeit finden würde, hätte ich eine Platine mit den Originalbauteilen gebaut.
hier mal eine Version. Platine ist kleiner als das Display. Will das Ganze mobil einsetzen. Die meisten Widerstände und Kondensatoren sind 0603 oder größer. Sollte also möglich sein die 0402 vom Gerät zu verwenden. Nei sind auf jeden Fall der Li-Ion Charger und der LDO. Den 32kHz Quarz werde ich vielleicht noch gegen den vom Gerät tauschen. Muss erst schauen ob ich da eine alternative Quelle finde.
Danke Tobi, was mir fehlen würde: ein normaler SMD Quarz mit 2 Cs als Alternative RxD und TxD 'rausführen z.B. für externe Ansteuerung ein ISP-Header wäre auch schön Platz dafür wäre in den Platinenmaßen da. Gruß Einhart
Hi, Kondensatoren zum Quarz sind jetzt drinnen. Miso, Mosi & Co sind auf SMD Pads am Print, habe diese in dieser Version vergrößert. Ebenfalls habe ich RX und TX rausgeführt. Außerdem hat der 12V DC/DC noch seinen eigen 1uF Kondensator am Eingang bekommen. lg
Hi, für mein kleines Radioprojekt habe ich zusätzlich zu einem normalen LCD gleich mal adrianos serielle Ansteuerung getestet. Beitrag "Re: OLED RDS Radio mit SI4735 + AVR" Klappt prima, damit brauche ich nur noch einen Pin am Controller, statt 7 beim LCD! Im Debugscreen gibt es allerdings noch einen kleinen Bug bei der Anzeige der empfangenen Zeichen im oberen Bereich. ;-) Gruß, OLED-Fan
Hi Tobi, ich würd versuchen es mit 0-Ohm Rs auf ein einseitiges Layout zu bekommen .. und bislang ungenutzte Pins auf Lötpads legen, dass man mit dem Modul auch weiterbasteln kann..
Also ein einseitiges Layout ist für mich nicht intressant, weitere Lötpads habe ich eingefügt. Noch irgendwelche Wünsche?
Sehr interessant Deine Platine. Ich habe aber zwei Änderungsvorschläge. Mach sie doch exakt so groß wie das Display, als 45x36mm und mach stattdessen Kerben und Löcher für die Plastiknasen rein, so daß man sie von hinten auf das Display klipsen kann. Dann noch den Displaystecker etwas in die Mitte rücken, so daß das Flachbandkabel nicht so weit nach aussen ragt. Problem beim direkten aufklipsen ist allerdings, das dann die Bauteile auf der einen Seite vom Display weg zeigend und der Folienstecker zum Display hin zeigen muß. Aber auch wenn es so bleibt wie es ist, planst Du davon ein paar mehr zu fertigen? Gruß Thorsten
Hallo ich bastel hier grad eine kleine Library für schöne Proportionalschrift für das Display. Dabei ist mir aufgefallen, daß der Rechteckbefehl 0x24 sich etwas seltsam verhält. Erstens kann er anscheinend nur byteweise malen, also sind die senkrechten Linien immer zwei Pixel breit und man kann auch nicht auf ungerade Pixel positionieren. auch die Breite ist immer doppelt so breit. Ein Rechteck x,y,x+2,y+2 ist also 4x4 Pixel groß. Soll das so sein? Ich befürchte ja, wenn ich mir den geringen Wertebereich von x und y im Datenblatt anschaue. Des weiteren fängt der Bildschirm anscheinend nicht bei 0,0 an sondern bei 7,7. Wie kommt das denn? Viele Grüße Thorsten
Japp ist so. Die Parameter geben nicht die Koordinaten sondern die Speicheradressen an. Zudem inklusive beider Enden. für einen 2x1 Punkt müssen Start und Endadresse die Gleiche sein.
> Ich habe aber zwei Änderungsvorschläge. > Mach sie doch exakt so groß wie das Display, als 45x36mm und mach > stattdessen Kerben und Löcher für die Plastiknasen rein, so daß man sie > von hinten auf das Display klipsen kann. Dann noch den Displaystecker > etwas in die Mitte rücken, so daß das Flachbandkabel nicht so weit nach > aussen ragt. Ich habe mir so eine Platine mal gemacht. Das Problem ist bloss das man etwas am Display abfeilen muss wenn der Stecker unter dem Oled ist weil er einen Millimeter zu dick ist wenn man die Platine aufklippsen will. Weil uebrigens soviel Platz auf der Platine ist habe ich gleich 3.3V Versorgung, Pegelkonverter LCV125 und 12V Boost mit draufgemacht. Erlaubt den direkten Anschluss an einen M16C der mit 5V laeuft. Wenn man einen ordentlichen Busabschluss macht dann kann man das Display auch schoen schnell ansprechen. Ich takte da meine Daten fehlerfrei mit 3.3Mhz rein. Hier kann man das ganze mal sehen: http://www.criseis.ruhr.de/oled.jpg http://www.criseis.ruhr.de/oled2.jpg http://www.criseis.ruhr.de/oled3.jpg Wie man sieht ist es mein erstes Muster, also wies noch 1-2 kleine Fehler auf. :-) Olaf
Abfeilen ? Ehm, es reich den folienstecker aus der gehäuse (schwarz) rausziehen damit die lang genug wird .. und den dazugehörigen stecker unter dem display verstecken anstatt unter den displayrahmen.
Hallo So ähnlich wie Olafs Platine dachte ich mir das. Wenn man den Folienstecker noch weiter nach innen verlegt, so daß er nicht mehr unter den Displayrahmen ist muß man nicht feilen. Allerdings ist dann der eine Kunststoffdorn im Weg. Den muß man dann abknipsen, was aber einfach geht und keine Folgen hat wenn die Platine exakt die Masse der anderen Nasen einhält. Aufpassen muß man aber auch mit Bauteilen die unter dem Displayrahmen liegen. Erstens ist hier nur 1mm Platz und das auch nicht überall. Muß man also recht genau arbeiten. Gruß Thorsten PS.: Hat schonmal jemand was mit dem Accu-Chek Mobile gemacht?
> Allerdings ist dann der eine Kunststoffdorn im Weg. Richtig. Wie man sieht ist bei mir der Platz zum Stecker auch schon knapp. Ich wollte den aber nicht abknipsen weil das einer der beiden Zentrierungen ist welcher fuer die korrekte Position sorgt. > Aufpassen muß man aber auch mit Bauteilen die unter dem Displayrahmen > liegen. Erstens ist hier nur 1mm Platz und das auch nicht überall. Da hatte ich keine Probleme. Ich hab nur bei den Tantal aufpassen muessen. Man muesste den Stecker fuer das Flachbandkabel in einer Version haben welche die Kontakte auf der anderen Seite hat, dann koennte man den Stecker einfach auf die andere Platinenseite verlegen und alles waere kein Problem mehr. Aber ich will ja keine Serienproduktion aufziehen. Fuer meine vier Oleds ist das okay wenn ich da ein kleines bisschen dran rumschnitzen muss. Olaf
Angehängte Dateien:
-
160 KB
Hallo meine Proportionalschrift Library nimmt Formen an. Siehe Foto. Das schwierigste war erstmal ein Programm für den PC welches den Font generiert. Die Library kann proportionale Fonts beliebiger Größe in schwarzweiß (siehe kleiner Text) oder mit 16 Graustufen (siehe große Zahlen) darstellen. So ganz optimal funktioniert es aber noch nicht, wie man an den "e"s im Text sehen kann. Der Grund ist, daß man ja bei diesem Display nicht pixelgenau positionieren kann. Ich müßte die Textzeile also wohl erst im Speicher zusammenbauen. Dazu ist das RAM des Controllers aber arg knapp. Nun versuche ich meine Routine so umzubauen, daß sie nicht zeichenweise sondern zeilenweise rendert, was aber furchtbar viel Bitschiebereien mit sich bringt. Mal sehen ob ich es hinbekomme. Bis denn Thorsten
Superinteressants Thema hier! Habe gleich mal eine Frage zum OLED Display. Ich würde für meine Anwendung eine rote Anzeige benötigen. Ist es möglich vor das Display eine rote Folie zu legen und so die Farbe zu ändern? Oder kommt da nichts mehr durch? Bei einer normalen gelben LED funktioniert es. Das Leuchten wird zwar dunkler, da nur ein kleiner Teil des Spektrums genutz wird, das würde aber in meinem Fall nicht so stören, da es eh Nachts benutzt werden soll. Viele Grüße, Steffen
Da LEDs ein etwas breiteres Spektrum abstrahlen als z.B. Laser sollte durch eine rote Folie schon noch etwas zu sehen sein... wenn auch wenig. Besser wäre ein orange-rot oder gleich ein Display in der passenden Farbe oder ein kleines TFT (z.B. das vom Siemens S65) mit frei wählbarer Schriftfarbe ;).
Steffen N. schrieb: > Ich würde für meine Anwendung eine rote Anzeige benötigen. Ist > es möglich vor das Display eine rote Folie zu legen und so die Farbe zu > ändern? Oder kommt da nichts mehr durch? Bei einer normalen gelben LED > funktioniert es. Das Leuchten wird zwar dunkler, da nur ein kleiner Teil > des Spektrums genutz wird, das würde aber in meinem Fall nicht so > stören, da es eh Nachts benutzt werden soll. Ich denke, das sollte funktionieren. Deine Beschreibung der Einsatzumgebung erinnert mich an meine Ausbildung. Du denkst aber dran, dass Hilfsmittel meist nicht zugelassen sind? Rot ist zwar am wenigsten verräterisch im Gelände, aber ich fürchte aus Erfahrung, dass man dich auf freiem Feld damit immer noch kilometerweit sehen kann. Hmm, da hab ich auch gleich mal wieder Lust mich zu einer Übung zu melden.
> Besser wäre ein orange-rot oder gleich ein Display in der passenden > Farbe oder ein kleines TFT (z.B. das vom Siemens S65) mit frei wählbarer > Schriftfarbe ;). Da werde ich mir im neuen Jahr mal so ein Blutzuckermessgerät holen und Tests machen, oder hat jemand eine Quelle für günstige rote OLED Displays. Das Problem an TFT's bzw. LCD Anzeigen ist vor allem die Trägheit bei Kälte. Da das Gerät auch bei -30°C noch was anzeigen soll, wäre so ein OLED Display schon eine feine Sache. > Deine Beschreibung der Einsatzumgebung erinnert mich an meine > Ausbildung. Du denkst aber dran, dass Hilfsmittel meist nicht zugelassen > sind? Rot ist zwar am wenigsten verräterisch im Gelände, aber ich > fürchte aus Erfahrung, dass man dich auf freiem Feld damit immer noch > kilometerweit sehen kann. > Hmm, da hab ich auch gleich mal wieder Lust mich zu einer Übung zu > melden. Hallo Tim, ich hätte nicht gedacht das Du in deiner Ausbildung Astronom warst ;-))) Das Display soll nämlich Teil einer Teleskopsteuerung werden, dort sind rote Anzeigen ein unbedingtes Muß um das dunkeladaptierte Auge nicht zu beeinflussen. Wie ich auch oben schon schrieb kann es Nachts sehr kalt werden und da versagen LCD-Anzeigen durch ihre Trägheit leider total. Viele Grüße und frohe Weihnachten, Steffen
Mit dem Hintergrund, dass du ohnehin eine möglichst geringe Störung durch das Licht haben willst, solltest du es einfach mal mit einer Folie ausprobieren. Das Display ist in der hellsten Helligkeitsstufe schon ziemlich hell.
@Thorsten: Gibt es denn bereits nähere Infos zu der Proportionalschrift bzw. eine Applikation ähnlich dem GLCD zu Generierung des Fonts->*.h File.? Gruss, Peter
Thomas F. schrieb: > Da es mehrere Anfragen während meines Urlaubs gab, hier mal der > Quelltext des Quick & Dirty GCC-Oled-Demos (im Gerät mit dem > ATmega168PV). Übrigens, die Definition von WriteString sollte wie folgt lauten: void WriteString(BYTE xPos, BYTE yPos, char *Str) (char statt BYTE für das Ergebnis des Pointers), dann sind auch die ganzen Warnungen des Compilers weg. Gruß Karl
@Peter: Ja, es gibt was neues zur Proportionalschrift. Erstens habe ich ein kleines Tool gebaut welches aus einer Bitmapgrafik eine Font-Datei erstellt. Ist zwar nicht perfekt, funktioniert aber. Ausserdem sind die Positionierfehler der Zeichen nun weg, da ich immer die ganze Zeile in einem Rutsch ausgebe und nicht zeichenweise. Auch gibt es schon eine Funktion zur formatierten Ausgabe. Das heißt man gibt ein Rechteck an in dem der Text erscheinen soll. Dabei kann man angeben ob er rechts, links, oben, unten oder zentriert ausgeben werden soll. Ausserdem kann man Vorder- und Hintergrundfarbe einstellen. Da ich in Urlaub war habe ich aber noch nicht die Zeit gefunden mal ein schönes Archiv mit Beschreibung zusammenzustellen. Ich will auch noch Routinen für Rechtecke (gefüllt oder leer) und horizontale und vertikale Linien einbauen. Vielleicht sogar eine Routine um ein Menü darzustellen und zu steuern (mit den Tasten). Nur bin ich nun auf ein kleines Problem gestoßen. Meine Stringausgabe erwartet die Strings im RAM, also als normale char-Variablen. Will ich nun die Strings im Flash ablegen gehts nicht so einfach. Da ich ja immer die ganze Zeile am Stück bearbeite müßte ich nun die ganze Ausgaberoutine doppelt vorhalten, einmal mit progmem-Strings und einmal mit normalen. Oder aber ich kopiere bei Aufruf der progmem Ausgabe erstmal die Zeile ins RAM und rufe dann die RAM-Ausgaberoutine auf. Was meint ihr, was am sinnvolsten ist? Wollt Ihr schonmal das noch nicht hübsch gemachte Beispielprogramm haben oder soll ich es lieber erstmal aufräumen und dokumentieren? Vermutlich habe ich morgen Zeit dazu, sonst am Wochenende. Bis denn Thorsten
Habe wieder eine nette Idee, was ich aus einem Gerät machen werde. Es soll ein WLAN-Spectrum-Analyzer werden. Nur 2,4GHz, da ich keinen anderen Empfänger da habe. Ausgabe des Spektrums als Balkengrafik mit Maximumanzeige. Per Cursor kann man sich einzelne Frequenzen anwählen und dort noch einen numerischen Wert anzeigen lassen. Das ganz wird auch per RS232/USB abfragbar sein, damit man die Daten auch mit dem Notebook verarbeiten kann. Bei 80 Frequenzen pro Scan und ca 10 Scans pro Sekunde sollte 115200 Baud ausreichen. Auf dem Notebook kann man dann auch noch eine 3D-Grafik (eine Art Geländeprofil) ausgeben lassen und die Daten über längere Zeit aufzeichnen. Das ganze sind vorerst nur Ideen. Verwirklichung später ;-)
Angehängte Dateien:
-
43 KB
@Thorsten: Das mit dem Fontgenerierungs-Tool hört sich soweit super an. Mein Ziel wäre eine simple Implementierung von ädequaten und großen Fonts (à la 40-50 y_pixel) um damit in meiner Anwendung GPS Speed, Höhe über NN und Heading verteilt auf 2 OLED-Displays anzuzeigen. Das Teil wird mit einem Navlock "Open"-GPS Empfänger gekoppelt und anschliessend im Auto verbaut. Daher auch der große Font zwecks guter (Ab)Lesbarkeit. Der Treiber für einen Big Font (ähnlich dem TTF Windows-Font ARIAL48) arbeitet schon zufriedenstellend (siehe Bild im Anhang). Jedoch fehlen mir z.B. noch Schatten um den Font etwas "aufzupeppen". Ausserdem dauert es furchtbar lang bis ein Font fürs Flash ausgesucht, konvertiert und angepasst ist. Daher wäre so ein Tooling nicht schlecht. > Nur bin ich nun auf ein kleines Problem gestoßen. Meine Stringausgabe > erwartet die Strings im RAM, also als normale char-Variablen. Will ich > nun die Strings im Flash ablegen gehts nicht so einfach. Da ich ja immer > die ganze Zeile am Stück bearbeite müßte ich nun die ganze > Ausgaberoutine doppelt vorhalten, einmal mit progmem-Strings und einmal > mit normalen. Oder aber ich kopiere bei Aufruf der progmem Ausgabe > erstmal die Zeile ins RAM und rufe dann die RAM-Ausgaberoutine auf. Was > meint ihr, was am sinnvolsten ist? Um Dir ein Feedback zu geben: Könntest Du das anhand eines Beispiels erklären, ich hab noch nicht ganz den Durchblick was Du genau meinst. Definiere progmem-Strings und "normale" Strings. Was für eine RAM-Ausgaberoutine? etc. pp. :-) Grüsse, Peter
@Peter: Spassig, Du hast dann fast das selbe vor wie ich, nur will ich keine GPS Daten anzeigen sondern die Uhrzeit als D'ni-Zeichen (siehe Computerspiel Myst). Und das dann verteilt auf drei Einzeldisplays. Zum Progmem Problem. Normalerweise (wenn man keine AVR Prozessoren verwendet) definiert und verwendet man in C Strings ja so:
1 | const char s[]="Hallo"; |
2 | |
3 | void printstr(char *s) |
4 | {
|
5 | // gib den Text aus
|
6 | }
|
7 | |
8 | [...]
|
9 | |
10 | printstr(s); |
Solch "normale" Strings landen beim Atmel im RAM, genauso wenn man einfach schreibt:
1 | printstr("Hallo"); |
Hat man nun viele Strings müllt man sich damit das knappe RAM voll. Deshalb kann man bei den AVRs Daten und damit Strings auch im Programmspeicher (Flash) ablegen. Dann müssen die Strings aber anders definiert werden, nämlich so:
1 | const char s[] PROGMEM="Hallo"; // man beachte das PROGMEM |
2 | |
3 | void printstr_P(PGM_P s) |
4 | {
|
5 | // gib den Text aus
|
6 | }
|
7 | |
8 | printstr_P(s); |
9 | printstr_P(PSTR("Hallo")); |
Man muß also die Parameterübergabe an die print-Funktionen anders machen und in den Funktionen auch anders auf die Strings zugreifen. Da ja bei den kleinen Display nicht soviele Zeichen in eine Zeile passen wäre es wohl am einfachsten eine printstr_P Funktion zu bauen, die den String ins RAM kopiert und dann printstr aufruft. Dann braucht man zwar auch ein paar Bytes RAM, aber immer nur für eine fürs ganze Programm und nicht für jeden einzelnen String. Ach übrigens, versprich dir nicht zu viel von meinem Fontkonverter. Er erwartet ein Bild in dem alle Zeichen eines Fonts in der richtigen Reihenfolge, jeweils umrahmt von einem andersfarbigen Rahmen enthalten sind und baut daraus dann den C-Code für den Font. Aber das macht man ja nicht so oft. 2 1/2 Fonts habe ich ja auch schon fertig. Einen kleinen, einen mittleren und einen riesigen, der aber nur Ziffern und den Doppelpunkt enthält. Gruß Thorsten
Ich brüte nachwievor über die Sinnhaftigkeit der Funktion "printstr" in Bezug auf die Fontgenerierung. Den Zugriff auf die Strings im Flash mache ich über eine Pointeroperation und einer linearen Berechnung; im übrigen arbeite ich mit einem LPC2103 ARM7, dort entfällt die Option PROGMEM. Klar, ohne den Zusatz pointet der Compiler knallhart aufs RAM, daher ist das unumgänglich. Aber soweit ich das verstanden habe macht der kleine Umweg übers RAM schon Sinn sofern der printstr Verwendung findet. Steht das somit in direkten Bezug mit dem FontTool? Du klar also wegen dem Komfort, kein Thema..ich benötige lediglich einen Weg um den Turnaround zw. Font sehen und nutzen zu beschleunigen. Desweiteren gefällt mir die Schattenfunktion, wobei das natürlich mehr Flash kostet sofern man ein paar Graustufen hinzufügt. Möchte auch zwei Fonts einsetzen, zum einen die "nackten" Daten und zum anderen die Metrik, z.B. "km/h" oder "m" oder oder.... Rahmenerstellung hört sich auch interessant an. Bin ja gespannt auf das Tool. Ne lass Dir Zeit und stabilisiere es bevor Du's postest. Gruss, Peter
Angehängte Dateien:
-
110 KB
Hallösche! Nachdem ich mir mal den Output des GLCD.exe angeschaut hatte gabs weitere Änderungen im Treiber. Die Fontproperties sind dort ja unten alle generisch hinterlegt, man muss nur noch ein paar Zeiger bauen und schon kann man den Font einbinden; bin also weg von der Methodik mit dem statischen Font und dem gefitzel bis das mal passte. Aussehen tuts net schlecht. Diesmal wars ein ARIAL16 Kursiv Font. Und das JPG zeigt wie die Anwendung nachher aussehen könnte.
Beim Accu-Chek Mobile mit ATMega2561V Controller sind RxD0/TxD0 sowie der Portpin PG0 auf den Testpads herausgeführt, die unter dem Aufkleber auf der Gehäuserückseite verborgen sind. Wenn man PG0 über 1k auf GND legt und dann das Gerät einschaltet, dann sendet das Gerät zyklisch folgende Bytefolge mit 38400 Bd: C0 29 BB 4C C1 (5 Hexwerte) Das könnte evtl. ein Bootloader sein, der versucht, sich mit einem Updatetool zu verbinden. Kommt jemand die Bytefolge bekannt bevor, könnte das irgendein "Standard-Bootloader" sein?
Was hat denn der Accuchek Mobile für ein Display? Das gleiche wie der Compact Plus? Zum Bootloader: Hast Du mal probiert, ob man mit FLIP rankommt?
Bzgl. Display: OLED mit SSD1325 siehe auch Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" und http://www.flickr.com/photos/hellercom/sets/72157622084668976/ Bzgl. FLIP: laut dieser Seite wird der ATmega2561 nicht unterstützt: http://www.atmel.com/dyn/products/tools_card.asp?tool_id=3886
Hat schonmal jemand das Accucheck mobile ohne brutale Gewalt aufbekommen?
Bluescreen2001 schrieb: > Hat schonmal jemand das Accucheck mobile ohne brutale Gewalt > aufbekommen? Nein, leider nichts zu machen. Wenn man über TxD / RxD eine neue Firmware flashen könnte, wäre das genial, da man dann nur den Aufkleber auf der Rückseite wegmachen und die Pins kontaktieren müsste. Ist die Frage, ob eine Art "Standard-Bootloader" verwendet wurde oder irgendwas proprietäres. siehe auch Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" ISP und JTAG habe ich auch mal ausprobiert, aber ich bekomme leider keine Verbindung. Evtl. wurde beides durch die Fusebits deaktiviert? Der PP/HV-Modus ist leider etwas aufwändig...
Hallo, nun habe ich meine Library für das Gerät soweit fertig. Alle Drawing Primitives funktionieren (Proportionalschrift mit Ausrichtung, Rechtecke mit oder ohne Rahmen, horizontale und vertikale Linien). Das alles pixelgenau positionierbar. Aber ich habe ein kleines Problem mit dem WinAVR. Wenn ich das Ganze in mehrere Dateien aufteilen will und von allen Teilen die Fonts einbinden möchte, bindet der WinAVR sie tatsächlich doppelt ein, was dann das Flash sprengt. Was mache ich da falsch? Die Fonts sind in Headerfiles enthalten die wie folgt aussehen:
1 | /* chrsmall.h
|
2 | * Font file created by FontCreator written by thorsten.erdmann@gmx.de
|
3 | * input file : 'chrsmall.bmp'
|
4 | */
|
5 | #ifndef CHRSMALL_H
|
6 | #define CHRSMALL_H
|
7 | |
8 | #include <avr/pgmspace.h> |
9 | |
10 | /* Font header */
|
11 | static const unsigned char chrsmall[] PROGMEM = { |
12 | 0x01, // Bits per pixel : 1, Orientation: horizontal, not mirrored |
13 | 0x00, // lowest ASCII code : 0 |
14 | 0x7f, // highest ASCII code: 127 |
15 | 0x0a, // character height : 10 |
16 | |
17 | /* Character width table */
|
18 | 0x06,0xa0,0x02, // ASCII: 32, width: 6, offset: 672 |
19 | // viele viele Bytes...
|
20 | 0x00 // row 9 |
21 | };
|
22 | /*** END OF FONT DATA ***/
|
23 | #endif
|
In den diversen C Files binde ich diese nun via include ein und weise sie je nach Bedarf einer Pointervariable zu:
1 | #include "oled.h" |
2 | #include "numbers.h" |
3 | #include "chrbig.h" |
4 | #include "chrsmall.h" |
5 | #include "gui.h" |
6 | |
7 | const uint8 *font; |
8 | |
9 | void tolle_funktion(void) |
10 | {
|
11 | font=chrsmall; |
12 | }
|
Solange ich diese Zuweisungen nur in einem C-File mache ist alles gut, auch wenn ich die Zuweisung zigmal drin habe. Wenn ich das aber in mehreren C-Files tue, wird je C-File einmal der Font eingebunden. Wieso dies? Die globale font-Variable ist übrigens nur in einem File definiert und in allen anderen via extern referenziert. Ein Versuch war nun die Fonts nicht als Includefile einzubinden sondern als eigenständiges C-File. Dann optimiert der AVRgcc sie aber ganz weg (ich habe sie dann natürlich ins Makefile mit aufgenommen) und meckert bei jeder Referenz, daß diese nicht erfüllbar ist. Was nun? Bis denn Thorsten
1 | #ifndef CHRSMALL_H
|
2 | #define CHRSMALL_H
|
Solche eine Header-Falle bringt nichts bei mehreren C-Dateien. Die werden immer getrennt voneinander in Objektfiles übersetzt. Jedes Objektfile enthält also die Fonts. Das o.g. ifndef bringt nur etwas, wenn die Fonts über mehrere Header-Files eingebunden werden können. In diesem Fall verhindert dies die Mehrfacheinbindung in einem Objektfile.
Das mit dem static rausnehmen war des Rätsels Lösung, zusammen mit nur an einer Stelle das Font-File einbinden. In den anderen Dateien statt dessen eine extern-Deklaration via Headerfile. Danke für den Tip. Gruß Thorsten
@ Thorsten: gedenkst du uns an Deiner Library teilhaben zu lassen ? Wäre SEHR interessiert. Gruß: Andi
> gedenkst du uns an Deiner Library teilhaben zu lassen ? > Wäre SEHR interessiert. Gedenke ich. Hier ist nun die erste Version mit kleinem Demoprogramm. http://www.trektech.de/OLEDLibrary/bin/OLED-Demo.zip Leider bin ich aber nun auf ein sehr häßliches Problem gestoßen. Mit allen drei Fonts (klein, groß und riesige Ziffern (antialized)) passt das ganze nun nicht mehr ins Flash. Was nun? Auf einen der Fonts verzichten? Irgendwie eine Kompression der Fonts verwenden? Oder die Fonts im externen EEPROM speichern, was vermutlich gähnend langsam wäre, oder? Leider habe ich es immer noch nicht geschafft eine Doku zu machen, aber ich denke der Code ist hinreichend kommentiert um damit klar zu kommen. Übrigens ist irgendwie HARD-SPI kaputt gegangen. Wenn jemand sieht warum das nicht mehr geht, wäre ich für Hinweise dankbar (dazu in oled.h HW_SPI auf 1 setzen). Vielleicht hat ja jemand eine Idee. Feedback ist erwünscht. Gruß Thorsten
M. G. schrieb: > ISP und JTAG habe ich auch mal ausprobiert, aber ich bekomme leider > keine Verbindung. Evtl. wurde beides durch die Fusebits deaktiviert? > Der PP/HV-Modus ist leider etwas aufwändig... Dir ist bewußt, daß beim 2561 die ISP pins nicht mit den SPI pins identisch sind? SPI liegt auf PB1-PB3, für die serielle Programmierung werden aber PB1, PE0 und PE1 verwendet. (Siehe Tabelle 30-15 im Datenblatt).
Hi, sieht jemand eine Möglichkeit die IRDA-Schnittstelle nutzbar zu machen? Ich stelle mir einen Trick wie den beim Buzzer vor. Ich habe schon versucht einfach mal durchzumessen ob ein Via irgendwo in der beim Mega168 mit den IRDA-Leitungen wieder auftaucht. Das ist aber zu klein für mich.
Karl Kloss schrieb: > M. G. schrieb: >> ISP und JTAG habe ich auch mal ausprobiert, aber ich bekomme leider >> keine Verbindung. Evtl. wurde beides durch die Fusebits deaktiviert? >> Der PP/HV-Modus ist leider etwas aufwändig... > > Dir ist bewußt, daß beim 2561 die ISP pins nicht mit den SPI pins > identisch sind? > SPI liegt auf PB1-PB3, für die serielle Programmierung werden aber > PB1, PE0 und PE1 verwendet. (Siehe Tabelle 30-15 im Datenblatt). Ja, ist mir bewusst, dass man RxD und TxD nehmen muss statt MOSI und MISO. Leider hatte ich trotzdem keinen Erfolg.
SUPER - DANKE, werd's die Tage gleich mal testen. Wünsch euch allen ein schönes Wochenende ! Thorsten Erdmann schrieb: >> gedenkst du uns an Deiner Library teilhaben zu lassen ? >> Wäre SEHR interessiert. > > Gedenke ich. Hier ist nun die erste Version mit kleinem Demoprogramm. > > http://www.trektech.de/OLEDLibrary/bin/OLED-Demo.zip > > Leider bin ich aber nun auf ein sehr häßliches Problem gestoßen. Mit > allen drei Fonts (klein, groß und riesige Ziffern (antialized)) passt > das ganze nun nicht mehr ins Flash. Was nun? Auf einen der Fonts > verzichten? Irgendwie eine Kompression der Fonts verwenden? Oder die > Fonts im externen EEPROM speichern, was vermutlich gähnend langsam wäre, > oder? > > Leider habe ich es immer noch nicht geschafft eine Doku zu machen, aber > ich denke der Code ist hinreichend kommentiert um damit klar zu kommen. > Übrigens ist irgendwie HARD-SPI kaputt gegangen. Wenn jemand sieht warum > das nicht mehr geht, wäre ich für Hinweise dankbar (dazu in oled.h > HW_SPI auf 1 setzen). > > Vielleicht hat ja jemand eine Idee. Feedback ist erwünscht. > > Gruß > Thorsten
@Thorsten: Nur den größten der fonts speichern und für andere schriftgrößen runter skalieren (mit interpolation).
Lupin schrieb: > Nur den größten der fonts speichern und für andere schriftgrößen runter > skalieren (mit interpolation). Ich denke mit Skalieren kriegt man keine ansprechenden Fonts hin. Dann könnte ich ja gleich eine TTF Library nehmen, aber die wird wohl auch den kleinen Prozessor sprengen. Gruß Thorsten
Hallo, erstmal tausend Dank für Eure wundervolle Arbeit.Auch ich profitiere davon.Ich habe eine Idee für eine schöne Verwendung der OLED Displays zusammen mit dem atmega168 Prozessor.In Anlehnung an die allseits so beliebten und leider auch sehr hoch gehandelten Nixie Uhren, wäre doch eine Anwendung als ultimative Funkuhr denkbar.Dabei sollte man sich wie auch bei den Nixie Uhren ncht auf eine Anzeige beschränken, sondern für jede Stelle der Uhrzeit (eventuell natürlich auch fürŽs Datum) ein extra Display benutzen.Das hat auch entscheidende Vorteile: jedes Display braucht nur eine Zahl von 0 bis 9 anzuzeigen, dabei wären je nach noch verfügbarer Speichergröße natürlich unteschiedliche Darstellungen, z.B. animierte 7- oder 16- Segment Anzeigen oder auch Punktmatrix Anzeigen (am besten mit bewegten Zahlen wie im Fahrstuhl) sehr schön.Der Einfachheit halber sollte der Prozessor für jedes Display gleich Programmiert werden, man müsste jedem Display dann nur einmal sagen, an welcher Stelle es steht.Die Uhrzeit wird dann jeweils über den RXD Eingang vom Prozessor mit dem DCF77 Signal Synchronisiert.Vielleicht findet sich ja Jemand der das programmieren kann, ich kann das leider nicht. Grüße Mirko
Sowas? http://www.chumby.com/guide/widget/NIXIE%20Tube%20Clock%20-%20Tubes%20Only http://www.chumby.com/guide/widget/Another%20Nixie%20Clock Für das Geld, das ein Compact Pro kostet, bekommt man auch eine Nixie Röhre auf ebay. Soo teuer sind die auch wieder nicht. Auch alte Meßgeräte mit Nixies werden immer wieder billig angeboten.
Hallo, meine Idee soll kein Ersatz für eine Nixie Uhr sein.Eine Nixie Uhr war nur die Grundlage meiner Idee.Natürlich gibt es günstige Nixie Röhren, diese sind aber sehr klein.Nixie Röhren in der Größe des OLED Displays sind neu wirklich nicht billig und bei dem Blutzucker Messgerät ist auch noch die Ansteuerung mit dabei.Eine komplette 6- Stellige Nixie Uhr mit neuen großen Röhren kostet locker 150,- bis 200,- Euro.Die komplette Hardware inklusive Netzteil und DCF77 Antenne für eine 6- Stellige Funkuhr mit den OLED Displays wird keine 50,- Euro kosten.Das ist doch ein gutes Argument dafür oder? Grüße Mirko
> Das ist doch ein gutes Argument dafür oder?
Nee ist immernoch schwachsinn. Wer des Geldes wegen eine Nixie Uhr faken
will hat nicht verstanden weshalb man Nixie Uhren baut.
Außerdem ist die Displaygröße nen Witz im vergleich zu meinen Burroughs
B7971.
Gibt es Tobis Interfaceplatine o.Ä. auch als Eagle-Daten?
Angehängte Dateien:
-
62 KB -
77 KB
Hallo @all, Hallo Thorsten, > Das mit dem static rausnehmen war des Rätsels Lösung, zusammen mit nur > an einer Stelle das Font-File einbinden. In den anderen Dateien statt > dessen eine extern-Deklaration via Headerfile. > Danke für den Tip. > Gruß > Thorsten Ja damit hab ich auch immer zu kämpfen, das Doubledefining von z.B. font Daten, die im Header predefiniert sind. Lt. meinem Lehrbuch beschränken sich Angaben im Header File auf ausschliesslich Deklarationen, Prototypen und Defines jedoch KEINE Var.Defintionen wobei eine Fontdefinition ja eigentlich auch eine Speicherreservierung darstellt. Daher stand ich auch vor der Überlegung, wie kann ich Doubledefines bzw Compilerfehler vermeiden obwohl ich die fonts mehrfach inkludiere. Des Rätels Lösung ist in der Tat das einmalige Einbinden des "font.h" in einem C-Source in dem Pointer Zuweisungen passieren, und das Deklarieren einer externen Variable in einem anderen C-Header, z.B. in oled.h durch die Zeile:
1 | extern const char *font; |
und die Definition, Speicherallokierung in dem C-Source oled.c:
1 | const char *font; |
So funktioniert es! Thorsten Erdmann's OLED_Demo.zip ist gut dokumentiert, habe es auch gleich in mein Projekt implementiert bzw. angepasst. Arbeite jedoch nicht mit einem AVR sondern mit nem ARM7TDMI von NXP (LPC2103 mit 8kRAM/32kFlash). Der hat mit ca. 58MHz ordentlich Dampf umd das Graphikgezeichne zeitnah hinzukriegen. SPI bediene ich hardwareseitig mit ca. 2MHz Tclk. Die Fonts "numbers.h" und "chrbig.h" sehen super aus. Desweiteren hab ich Gefallen an der Formatierungsmethode gefunden:
1 | printfstr(x,y,MAXX,MAXY,XRIGHT+YDOWN,BORDER,0,*pText,0); |
Das Komma Null am Ende definiert mit die Screennummer (habe 2 OLEDs) am Bus hängen. Mit dieser Funktion hat man so ziemlich alles was man[n] braucht um ein Datenstring formatiert zu platzieren. Per sprintf (ok, der ist ziemlich perfomant) kann man dem pText Pointer nen Stringtext überheben und schwupps passiert die Anzeige. Was mir jedoch noch fehlt sind alphanumerische Zeichen für den numbers.font. @Thorsten: Wie funktioniert das mit dem BMP Ausgangsfile? Welchen (Arial??) Font hast Du für "number.h" verwendet? Könntest Du ein Beispiel posten, das mittels FontCreator.exe von Dir in ein Sourcefile konvertiert? Komme damit noch nicht ganz zurecht. Ne kleine Hilfe von Dir wäre super! Anbei schon mal die JPGs über die OLED Anzeige mit Thorsten's Font und nach ARM7 angepasster OLED.lib. Grüsse, Peter
Na toll, jetzt hab ich doch glatt vergessen mich einzuloggen... Naja, letzter Beitrag wurde nun als "Gast" gepostet. Gruss, Peter

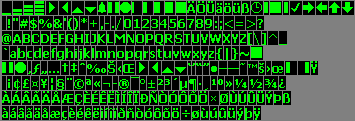

Angehängte Dateien:
-
2 KB -
3,7 KB
Hallo, ich weiß so genau gar nicht mehr welchen Font ich genommen hatte. Ich glaube es war "Arial Narrow" mit 36pt. Ein bischen mühsam ist es ja schon ein passendes BMP zu malen. Ich habe das mit Paint gemacht. Erstmal ein schwarzes Bild gemalt und dann in gelb die gewünschten Zeichen hintereinandergemalt. Dann habe ich die Zeichen jeweils um ein Pixel auseinander gezogen um "leere" Pixel als Zwischenräume zu bekommen. Wenn es nicht in eine Zeile passt kann man auch mehrere Zeilen machen. Der FontCreator liest dann alle Zeichen von links nach rechts und von oben nach unten ein, eben so wie man hierzulande liest. Hat man das Bild fertig konvertiert man es in C-Code wie folgt: fontcreator -c -min <asciicode> -bits 4 <bmpfile> <fontfile> <asciicode> ist der kleinste im Font vorkommende ASCII-Code, bei vollständigen Fonts also meist das Leerzeichen (32), was auch der Defaultwert ist. -bits 4 sagt dem Programm, daß man 4 Bit Graustufen haben will. Enthält das Bild mehr Farben wird entsprechend reduziert. Will man einen reinen Schwarzweiß-Font haben (wie die beiden kleinen Fonts) gibt man -bits 1 an. Schöner wäre es natürlich wenn der FontCreator gleich Fontfiles lesen könnte. Das war mir aber zu kompliziert zu programmieren, ich bin nicht so gut in Windows-Programmierung. Übrigens enthalten die kleinen Fonts alle 256 Zeichen. Unter 32 sind ein paar Grafiksymbole und über 127 kommen alle möglichen Länderspezifika. Hat man Speicherprobleme kann man einfach den Font Sourcecode um die unnützen Zeichen reduzieren. Ich arbeite aber auch gerade daran die Fonts noch etwas komapkter abzuspeichern, komme im Moment nur nicht so oft dazu, da ich mit meinem AVR-gestütztem Dimmer kämpfe. Bis denn Thorsten
Werde es bezeiten Ausprobieren und mir einen Font "zurechtbasteln". Die 4Bit Graustufen sehen auf dem OLED jedenfalls super bzw. professioneller aus als ein reines b/w Schema. Derzeit arbeite ich an der Takt/Eventgenerierung für die Statemachine bzw. TaskScheduler. Baue den Keller auf bevor ich die GPS Applikation draufsetze. Vielen Dank für Deine Hilfe und fürs FontCreator Tool! Tolle Arbeit! So macht dasjedenfalls viel Laune :-)
Angehängte Dateien:
-
120 KB -
130 KB -
120 KB
Hallo all, Das Projekt GPS Telemeter nähert sich dem Ende, es fehlt noch eine s=v*t Methode um auch Tageskilometer berechnen und anzeigen zu können. Alles in allem wars schon ein ordentliches Stück Arbeit mit der Adaptierung nach ARM7 bzw. der OLED_LIB.c, dennoch kann sich das Ergebnis durchaus sehen lassen. Vielen Dank an Thorsten für die excellente "Vorarbeit" bzw. Fontgenerierung mit den Graustufen und den Samplecodes aus der OLED_Demo.c. Anbei ein paar Snapshots der GUI Applikationen anwählbar durch einen Taster. Viele Grüsse, ucPeter
@Peter K.: Sieht gut aus, könntest du mal dein Code hochladen.
Das Einstellen folgt sobald ich den Code über alles bereinigt habe. Gruss, Peter
Hallo zusammen, anbei die Sourcecode Files (*.c und *.h Dateien) fürs Projekt "GPS Telemeter", lauffähig auf nem ARM7/LPC2103 im Thumb Mode @Headerboard LPC-H2103: http://elmicro.com/de/lpchb.html http://elmicro.com/files/olimex/lpc-h2103.pdf Den Tripcounter habe ich noch nicht implementiert. Bisher sind nur die Applikationen "Höhe und Kompass" vorhanden. Aber falls jemand Laune ha, sehr gerne! P.S. wie wäre es mal mit nem neuen Thread? Dieser Blutzucker Thread platzt mittlerweile aus allen Nähten.... Gruss, Peter
M. G. schrieb: > Das hier wäre auch ein ziemlich interessantes Gerät, kostet aber wohl > > leider ca. 50€: > > http://www.contourusb.de/ Gibt es gerade bei serviceapotheke24 für 19,95€ + Versandkosten. http://shop27.permanent.de/plist.asp?pzns=9002532
Angehängte Dateien:
-
130 KB
Hallo Leute, ich platzt einfach mal so in euer Forum rein, ohne mich wirklich gut mit der Materie auszukennen. Doch ich steh vor einem Problem, und ihr seid eine meiner letzten Hoffnungen: Ich muss ein Bauteil identifizieren und herausfinden wo man es erwerben kann. Ich sitzt hier vor einem auseinder gebauten Blutdruckmessgerät: Firma "smartLAB" Model "global". Auf der Platine befindet sich eine Buchse mit sechs Kontakten, in die die Teststreifen eingeführt werden. Unter was für einem Begriff kann ich diese Buchse ( oder Steckleiste oder wie-man-es-eben-nennt) finden. Sinn dieser Stecker/Steckleisten-Vorrichtung ist, glaube ich, folgender: Auf dem Teststreifen findet "Glucose-Oxidase" statt, wodurch ein Elektronenfluss entsteht. Mit Hilfe der Vorrichtung wird der Elektronenfluss gemessen.
Hab mich verschrieben meinte: Blutzuckermessgerät, nicht Blutdruckmessgerät :)
Ich glaube weniger, dass Du so eine custom-Buchse irgendwo her leicht bekommst. Die sind meist Herstellerspezifisch. Mit freundlichen Gruessen Bjoern Heller
M. G. schrieb: > Das hier wäre auch ein ziemlich interessantes Gerät, kostet aber wohl > > leider ca. 50€: > > http://www.contourusb.de/ > Gibt es gerade bei serviceapotheke24 für 19,95€ + Versandkosten. > http://shop27.permanent.de/plist.asp?pzns=9002532 schon gekauft und aufgemacht ?
tinman schrieb: > M. G. schrieb: >> Das hier wäre auch ein ziemlich interessantes Gerät, kostet aber wohl >> >> leider ca. 50€: >> >> http://www.contourusb.de/ > >> Gibt es gerade bei serviceapotheke24 für 19,95€ + Versandkosten. >> http://shop27.permanent.de/plist.asp?pzns=9002532 > > schon gekauft und aufgemacht ? Nein. Hat jemand so ein Teil? Würde mich mal interessieren, ob das Gehäuse nur zusammengeklipst oder aber verklebt ist.
na jut, dann bestele ich eins und berichte im [Beitrag "Übersicht über preisgünstige elektronische Geräte für reverse-engineering"]
Hat jemand von euch vielleicht ne Ahnung, wo man uncodierte Teststreifen her bekommt. Bzw. sind wirklich alle Teststreifen von jeglichen Firmen codiert??
Thomas R. schrieb: > na jut, dann bestele ich eins und berichte im > [Beitrag "Übersicht über preisgünstige elektronische Geräte für reverse-engineering"] gesagt getan,da es nciht 100% hier rein passt siehe [Beitrag "Re: Übersicht über preisgünstige elektronische Geräte für reverse-engineering"]
Angehängte Dateien:
-
310 KB
So, nachdem mir wieder mal mein Drucksensor in die Hände gefallen ist, habe ich dies gleich mal für eine lange überfällige I2C / IIC Softwareumsetzung am BZM genutzt. Weitere Erklärungen finden sich im Quelltext bzw. auf meiner HP. Hat schon jemand neue Erkenntnisse zum "mobile" ? Gruß, a.
Thomas F. schrieb: > > Hat schon jemand neue Erkenntnisse zum "mobile" ? > Die motorsteuerung ist ein Silabs C8051F330, die ABG8U sind irgendwelche mosfets. Wenn ich den günstig finde gucke mir die sachen genauer an, z.zt. bin mit dem Bayer Contour zugange.
Thomas R. schrieb: > ... z.zt. bin mit dem Bayer Contour zugange. Ich hab mir jetzt auch so ein Contour USB bestellt. Leider wurde der Thread mit Deinen Infos Beitrag "Übersicht über preisgünstige elektronische Geräte für reverse-engineering" geschlossen, vielleicht sollten wir einen eigenen eröffnen? Gäbe ja noch einiges interessantes herauszufinden: Ansteuerung von OLED, iNAND, Firmwareupdate per USB...
M. G. schrieb: > Thomas R. schrieb: > >> ... z.zt. bin mit dem Bayer Contour zugange. > > Ich hab mir jetzt auch so ein Contour USB bestellt. > Leider wurde der Thread mit Deinen Infos > Beitrag "Übersicht über preisgünstige elektronische Geräte für reverse-engineering" geschlossen, vielleicht > sollten wir einen eigenen eröffnen? Gäbe ja noch einiges interessantes > herauszufinden: > Ansteuerung von OLED, iNAND, Firmwareupdate per USB... Eigentlich ist es auch eine "Blutzucker-Messgerät Hardware mit OLED Display", und man hat hier schon über andere geräte gepostet. Dieser thread ist schon eigentlich viel zu lang, ein neues könnte nicht schaden. Benutze aber bitte nihc das böse wort "re***-en***", das zieht die s p a m m e r magisch an. Dann kann man weiter über die Accu Chek und ähnliche Blutzucker-Messgeräte mit OLED displays berichten.
Ist ja ein echt gelungener und interessanter Beitrag! Beim durchlesen dieses Threads ist mit allerdings das hohle Gemeckere von Diabetiker Typ II aufgefallen. Da fragt man sich was er denn für ein Problem mit der Verwertung von Geräten hat, welche eh in gewaltigen Massen von der Industrie auf den Markt geworfen wird und früher oder später eh im Müll landet. -So auch Blutzucker- Messgeräte. Aber Stess beiseite, eine andere interessante Quelle für OLED-Displays sind auch noch ausgediente oder einwenig in die Jahre gekommene MP3-Player. Da gibt es oftmals Displays mit "Area-Color", d.h. ein Abschnitt (oder auch mehrere Abschnitte) des Displays hat (haben)eine andere Farbe. Ich habe u.a. eines durch Zufall ergattert, welches gleich vier verschiedene Farbbereiche besitzt. Interessant sind auch die Flash- Speicher, zu denen sich in fast jedem Fall ein Datenblatt finden lässt und man somit in der Lage ist auch diesen für einige interessante Anwendungen zu verwenden. Man sollte hier aber wirklich mal alles zum Thema OLED- Display übersichtlicher bündeln und somit besser handhabbar machen, denn dieser Display-Typ ist durchaus interessant.
Stefan102 schrieb: > welche eh in gewaltigen Massen von der Industrie auf den > > Markt geworfen wird und früher oder später eh im Müll landet ... sollte natürlich korrekterweise lauten: ...welche in gewaltigen Massen von der Industrie auf den Markt geworfen werden und früher oder später im Müll landen... War wohl doch ein wenig zuviel Müdigkeit. ;-) Aber den Beitrag (Thread) auf jeden Fall weiterentwickeln. MfG. 102
Hallo zusammen, zuerst einmal vielen Dank für die bisher gesammelten Erkenntnisse! Durch diesen Thread angespornt möchte ich dieses Display einmal an meinem AtMega32 ans Laufen bringen, leider scheitere ich an einer Kleinigkeit: Wie bekomme ich aus den 5V, die ich zur Verfügung habe die 12V OLED Spannung? Ich habe einen max232 zur Verfügung, der mir 10V liefern könnte. Reicht das für das Display? Danke für die Hilfe und sorry, falls ich in der suche etwas übersehen habe... Nico
Wie bekomme ich aus den 5V, die ich zur Verfügung habe die 12V OLED Spannung? Ich habe einen max232 zur Verfügung, der mir 10V liefern könnte. Reicht das für das Display? Ähm, der max232 ist ein Levelshifter für RS232 Pegel. Die 12V Supply Voltage fürs Display treiben die OLED's. Nimm einfach nen step-up Wandler wie er auf dem original PCB drauf ist. Gruss tec
Nicolas Inden schrieb: > > Danke für die Hilfe und sorry, falls ich in der suche etwas übersehen > habe... > guck hier, da haben welche eigene pcb gemacht die den originalen steup-up benutzt: Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" oder wie ich auf die faule art einfach alle was nciht benötigt wird abgelötet und nur stepup gelassen : Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display"
Ok, schonmal vielen Dank für die Antworten! So einen StepUp Wandler müsste ich mir dann bauen. Ich hab das Display leider standalone bei eBay gekauft, hab also leider nicht den Rest vom Gerät. So eine Ein-komponenten-Lösung wie nen 7805 von 12V -> 5V gibt es in der anderen Richtung nicht, oder? Nico
Hier z.b. http://www.reichelt.de/?ACTION=3;ARTICLE=35025;PROVID=2402 oder http://www.reichelt.de/?ACTION=3;ARTICLE=35040;PROVID=2402
Moin, ich versuche den ATMega168 zu programmieren. STK500 (clone) - AVRStudio 4 Fuses und Lockbits und Chip-ID werden wie oben gelesen Auslesen geht (alles FF wegen der Lockbits) Beim Programmieren friert der Ablauf sofort ein und der STK500 ist nicht mehr ansprechbar (bei mehreren Clockrates, ich nehme jetzt 57 kHz). any ideas?
Der 168 wird mit nur 3,x V betrieben. Ich konnte mir behelfen, indem ich bei meinem billigen seriellen Programmer über eine Diode und Pull-Up die High-Pegel des 168 etwas angehoben habe. Zuvor hatte ich ähnliche Probleme.
Ich vergass, ich habe einen 74LS07 dazwischengeklemmt. Werd das aber nochmal durchmessen. Aber lesen geht ja. Kann es sein, dass der Programmer im AVRStudio doch einen Verify byteweise macht?
Thorsten Erdmann schrieb: > Ein bischen mühsam ist es ja > schon ein passendes BMP zu malen. Ich habe das mit Paint gemacht. da hat aber jemand wohl genügend Zeit :) ich habe diesen Font-Konverter hier gefunden: http://www.rgfsoft.com/?session=217a786e4dcc419ec0d007e9186fd42b&subject=Windows&action=%B5Font&id=app&rkey=f61c61aa232e5cd8abc5cddfce25e198 der erzeugt AVR-Assemblercode, lässt sich recht einfach umstricken/einbinden. Schön ist, dass auch proportionale Fonts gehen, da spart man Platz auf dem Display.
mit einem 3.3V Programmierer geht es jetzt es lag am Konverter 5V auf 3.3V
Accu-Chek Mobile Gibt es denn jetzt irgendwo einen neuen Thread oder weitere Informationen zum neuen Accu-Chek Mobile? Ich habe zwei, eins davon zerlegt, und komme damit an einigen Stellen nicht weiter, und das alte CompactPlus ist ja schlecht zu bekommen.
Moin, kann ich den ATmega eigentlich so programmieren: Batterien einlegen und per ISP Adapter, siehe http://www.elo-web.de/elo/mikrocontroller-und-programmierung/ping-pong/mega8-isp-programmer programmieren?
de8msh schrieb: > Geht aber nicht... QFP100 ist rausoperiert. Die passende Antwort auf Deine detaillierte Fehlerbeschreibung lautet: Dann stimmt etwas nicht. Löse das Problem und es wird gehen ;-) Falk
Angehängte Dateien:
-
64 KB
Hallo nochmal, das Gerät hat Strom. Es zeigt sich bei Druck auf mittlerer Taste ein Batteriesymbol. Ich habe o.g. Verbindung zu dem ATmega hergestellt. In der AVRDude.conf habe ich das hier
1 | programmer
|
2 | id = "pong"; |
3 | desc = "Pong Programmer"; |
4 | type = serbb; |
5 | reset = ~7; |
6 | sck = 3; |
7 | mosi = 4; |
8 | miso = 8; |
9 | ;
|
eingetragen. Es kommt diese Meldung
1 | C:\WinAVR-20100110\bin>avrdude -p atmega168 -P com1 -c pong -U flash:w:Oled-Dem |
2 | o.hex -F -D |
3 | |
4 | avrdude: AVR device not responding |
5 | avrdude: initialization failed, rc=-1 |
6 | avrdude: AVR device initialized and ready to accept instructions |
7 | avrdude: Device signature = 0x000000 |
8 | avrdude: Yikes! Invalid device signature. |
9 | avrdude: Expected signature for ATMEGA168 is 1E 94 06 |
10 | |
11 | avrdude done. Thank you. |
Falk Willberg schrieb: > de8msh schrieb: >> Geht aber nicht... QFP100 ist rausoperiert. > > Die passende Antwort auf Deine detaillierte Fehlerbeschreibung lautet: > > Dann stimmt etwas nicht. > > Löse das Problem und es wird gehen ;-) > > Falk Hi OM Falk, nun ist es detaillierter :) Was nun weiter?
Marco De8msh schrieb: > nun ist es detaillierter :) Was nun weiter? Die Fehlermeldung lesen, da siehst Du wo es hängt. Und dann den Thread durchlesen, da steht die Lösung. Ja, da musste jeder durch.
de8msh schrieb: > Hallo nochmal, > > das Gerät hat Strom. Es zeigt sich bei Druck auf mittlerer Taste ein > Batteriesymbol. Ich habe o.g. Verbindung zu dem ATmega hergestellt. In > der AVRDude.conf habe ich das hier > >
1 | C:\WinAVR-20100110\bin>avrdude -p atmega168 -P com1 -c pong -U |
2 | > flash:w:Oled-Dem |
3 | > o.hex -F -D |
4 | >
|
5 | > avrdude: AVR device not responding |
6 | > avrdude: initialization failed, rc=-1 |
7 | >
|
Da ich Deinen Programmer nicht kenne, kann ich zur Konfiguration nichts sagen. Aber die erste Fehlermeldung bedeutet, daß gar keine Kommunikation mit dem AVR möglich ist. Ich habe sowas immer durch nicht vorhandene Stromversorgung, vertauschte Leitungen oder invertierte Pegel gehabt. Mit einem Scope ist das leicht herauszufinden. Falk
Angehängte Dateien:
-
38 KB
Also, ich habe etwas über 3 V an VCC, und GND mit GND von Spannungsquelle und Seriellem ISP Adapter verbunden. Ich messe nun an PIN SCK ~>4V. ?
Marco De8msh schrieb: > Also, > > ich habe etwas über 3 V an VCC, und GND mit GND von Spannungsquelle und > Seriellem ISP Adapter verbunden. > > Ich messe nun an PIN SCK ~>4V. ? Kann schon sein, sagt aber nichts aus. Da kommen schließlich +/-12V über 100k an. Begrenzt wird die Spannung nur durch die Substratdioden des AVR. Funktioniert der Programmieradapter mit anderen AVRs? Hast Du ein Oszilloskop? Falk
Angehängte Dateien:
-
620 KB
Mit der Elo Pong Platte, im Anhang, klappt der Bitbanger. Ich verstehe nicht warum es am Blutzuckermesseisen nicht klappt...
> Hast Du ein Oszilloskop?
Leider Nein. Was sollte ich damit messen? Welche Pin?
Hallo nochmal, ich will ja nicht lockerlassen, da ich das Display einfach zu gut finde. Habe ja auch das vom Nokia 3310. Aber das ist um Ecken besser. Daher meine Frage: wenn ich avrdude -p m168 -P com1 -c ponyser -U flash:w:oled.hex -F gebe, auch wenn das mit dem angeschlossenen Bitbanger von der Config nicht genau passt, Ponyser hat das
1 | programmer
|
2 | id = "ponyser"; |
3 | desc = "design ponyprog serial, reset=!txd sck=rts mosi=dtr miso=cts"; |
4 | type = serbb; |
5 | reset = ~3; |
6 | sck = 7; |
7 | mosi = 4; |
8 | miso = 8; |
9 | ;
|
und er Pong Progger hat das
1 | programmer
|
2 | id = "pong"; |
3 | desc = "design pong serial, reset=!rts sck=txd mosi=dtr miso=cts"; |
4 | type = serbb; |
5 | reset = ~7; |
6 | sck = 3; |
7 | mosi = 4; |
8 | miso = 8; |
9 | ;
|
und Enter drücke leuchtet ein paar Sekunden die Batterieleuchet auf. Siehe http://www.youtube.com/watch?v=0vtawlgOeDE Ist das nun schlecht oder gut? Bei der Einstellung "pong" passiert nichts :(
Marco De8msh schrieb: > Mit der Elo Pong Platte, im Anhang, klappt der Bitbanger. Ich verstehe > nicht warum es am Blutzuckermesseisen nicht klappt... Weil die Pegel des Blutzuckermessers zu niedrig für die serielle Schnittstelle sind. Mit 5V reicht es noch, 3V sind zu wenig. Das Problem war hier schon mehrmals angesprochen worden. Du kannst über Pull-Ups und zusätzliche Dioden die Pegel etwas anheben. Gruß, Pom
Hmmm... Ich habe mir den Threat mehrmals durchgelesen. Habe auch etwas zu Dioden gesehen - aber nicht in diesen Zusammenhang gebracht. Dann scroll ich nochmal nach oben...
Angehängte Dateien:
-
40 KB
Pom schrieb: > Marco De8msh schrieb: >> Mit der Elo Pong Platte, im Anhang, klappt der Bitbanger. Ich verstehe >> nicht warum es am Blutzuckermesseisen nicht klappt... > Weil die Pegel des Blutzuckermessers zu niedrig für die serielle > Schnittstelle sind. Mit 5V reicht es noch, 3V sind zu wenig. Das Problem > war hier schon mehrmals angesprochen worden. > > Du kannst über Pull-Ups und zusätzliche Dioden die Pegel etwas anheben. > > Gruß, > Pom Soll ich es so tun? Oder wie ist das gedacht?
DE8MSH schrieb: > Soll ich es so tun? Oder wie ist das gedacht? Ist das Problem noch aktuell? Egal, hier auf jeden Fall mal die Lösung: Die Signale, die von RS232 an den Controller gehen sind groß genug und werden wie schon geschrieben von den Clamp-Dioden begrenzt. Das Problem ist, dass der Pegel am Ausgang des des Programmers, also MISO zu klein ist, damit am PC eine Änderung über die serielle Schnittstelle erkannt wird. Für den MISO-Pin müssen die Pegel etwas erhöht werden um sicher aus dem Hysteresebereich der RS232 rauszukommen:
1 | +5V |
2 | | |
3 | | | |
4 | | | R (Pull-Up) |
5 | | |
6 | | |
7 | PC --O (CTS und RXD) |
8 | | |
9 | _ |
10 | V Si-Diode (1N4148 oder ähnlich) |
11 | - |
12 | | |
13 | | |
14 | MISO |
Durch diese Beschaltung kommt der Pegel des Atmel von 0/3,x V am PC um die Diodenflußspannung erhöht an der RS232 an. Bei mir hat eine Diode ausgereicht. Den hohen Pegel (hier +5V) hatte ich mir über mehrere Dioden von den Ausgängen der RS232 gezogen und über einen kleinen Kondensator gestützt. Dadurch brauchte ich keine zweite Spannung und der Adapter passte weiterhin in das Steckergehäuse. Pull-Up weiß ich nicht mehr, irgendwas mit ein paar kOhm wird wohl passen. Ohne diese Maßnahme hatte ich mir erst einen Atmega kaputtgeflasht. Ich konnte die Fuses auslesen, aber beim Programmieren der Fuses blieb er hängen und war danach tot. Die Fuses waren aber O.K. - mit der gleichen Einstellung (avrdude commandline) und Pegelanhebung konnte ich nachher zwei Geräte problemlos programmieren. Gruß, Bernd
Hallo Bernd, ja es ist - oder war - noch aktuell. Habe mir einen anderen Banger gebaut. Den: http://www.avrfreaks.net/wiki/index.php/Documentation:Simple_serial_programmer Leider VOR dem Lesen Deiner Info. Daher habe ich keine Pullup drinnen... Dann hatte ich auch erst einen kleinen Erfolg: nachdem mit dem vorherigen Banger >nichts< passierte konnte ich mit dem Neuen wohl flashen. Dies (o.Ä.) erschien: Writing | ################################################## | 100% Danach kam irgendwas mit Reading | ################################################## | 100% oder so ähnlich.... und peng - nichts geht mehr. Habe den Vorgang wiederholt. Nada. Scheint zerflasht zu sein. Irgendwie sah ich noch was mit Fuses. Aber ich habe zu schnell die Dosbox geschlossen. Daher habe ich über den Vorgang nichts mehr an Aussagen. Das war's dann wohl erstmal mit dem Gerät. Und Tschüss...
Marco De8msh schrieb: ... > Reading | ################################################## | 100% oder > so ähnlich.... Das sieht ja gut aus. (Oder so ähnlich...) > und peng - nichts geht mehr. Habe den Vorgang wiederholt. Nada. Was geht nicht mehr? Das Flashen? Gint es eine Fehlermeldung? > Scheint > zerflasht zu sein. Irgendwie sah ich noch was mit Fuses. Hast Du die Fuses nun geändert oder nicht? > Das war's dann wohl erstmal mit dem Gerät. Und > Tschüss... Wenn Du nur die falsche Taktquelle eingestellt hast, ist noch nichts verloren: Einen externen Oszillator an den Takteingang und es geht wieder. Dafür reichen 10kHz aus einem 555... Falk
Angehängte Dateien:
Hallo Falk, aus dem Gedächtnis heraus sah die Meldung wie oben im "Bluescreen" aus. Hatte auch dieses "... first mismatch byte at 0x000". Nun passiert bei erneutem Flashversuch nichts mehr. Es wir auch kein Batteriesymbol im Display mehr angezeigt.
-F sollte man nur benutzen, wenn man wirklich sicher ist zu wissen, was man tut.
Vlad Tepesch schrieb: > -F sollte man nur benutzen, wenn man wirklich sicher ist zu wissen, was > man tut. Da avrdude aber die Signatur dieses Bausteins nicht kennt, kommt man ohne -F nicht weit. Auf den ganzen Seiten, die sich mit dem Meßgerät befassen taucht immer wieder -F auf. Gruß, Bernd
DE8MSH schrieb: > Hallo Falk, > > aus dem Gedächtnis heraus sah die Meldung wie oben im "Bluescreen" aus. Kann das ranzige Windows kein Cut&Paste im Terminal? In Screendumps kann man nicht suchen, nix herauskopieren... > Hatte auch dieses "... first mismatch byte at 0x000". Nochmal die Frage: Hattest Du die Fuses programmiert? Mit "-F" sagst Du avrdude, daß alle Fehler ignoriert werden dürfen. Damit verschweigt avrdude Dir wunschgemäß, daß es überhaupt nicht mit dem Target kommunizieren kann. > Nun passiert bei erneutem Flashversuch nichts mehr. Es wir auch kein > Batteriesymbol im Display mehr angezeigt. Dann hat also irgendetwas funktioniert. Falk
Falk Willberg schrieb: > Kann das ranzige Windows kein Cut&Paste im Terminal? In Screendumps kann > man nicht suchen, nix herauskopieren... Doch, beherrscht es auch. Jedoch nicht per Strg+C / Strg+V, sonder nur mit der Maus - finde ich auch sehr umständlich. Mit Cygwin und einem ordentlichen Terminal geht es aber sehr wohl.
Hallo Falk, der Screenshot ist sinngemäß, da ich, wie oben geschrieben, meine eigene DOS box bei meinem Fehlversuch zu früh schloss. Und Abby Finreader ist mir gerade zu teuer :) Ich habe das etwas abgewandelte Kommando abgefeutert: "avrdude -c ponyser -P com1 -b 115200 -p m168 -F -U Oled.hex" Original ist: "avrdude -c avr910 -P com1 -b 115200 -p m168 -x devcode=0x35 -F -U Oled.hex" Wo soll ich hier Fuses angefasst haben?
... und hier nochmal die Meldung, die ich jetzt immer bekommen: avrdude: AVR device not responding avrdude: initialization failed, rc=-1 Double check connections and try again, or use -F to override this check. Egal ob mit oder ohne -F.
-F übergeht ja nur die ID-Prüfung und ggf Fehler bei der Datenübertragung. Solang keine Verbindung besteht, wie hier, bringt -F auch nichts.
Christian H. schrieb: > -F übergeht ja nur die ID-Prüfung und ggf Fehler bei der > Datenübertragung. Solang keine Verbindung besteht, wie hier, bringt -F > auch nichts. Genau das ist ja mein Problem derzeit. Ich komme "nicht mehr rein". Sollte ich mal -i testen?
DE8MSH schrieb: > Christian H. schrieb: >> -F übergeht ja nur die ID-Prüfung und ggf Fehler bei der >> Datenübertragung. Solang keine Verbindung besteht, wie hier, bringt -F >> auch nichts. > > Genau das ist ja mein Problem derzeit. Ich komme "nicht mehr rein". > Sollte ich mal -i testen? Wird vermutlich nichts helfen. Es besteht ja noch Hoffnung: Die Fuses wurden nicht verändert, also sollte der ATmega nach wie vor per internem Oszillator laufen und das ISP-Interface ansprechbar sein. Mit der Original-Fiwmare startet der ATmega ja mit der Batteriespannung und erhöht sich die Spannung dann selbst über den DC/DC-Wandler (AS1329). Es wäre also denkbar, dass folgendes passiert ist: Die ursprüngliche FW läuft und hat den DC/DC-Wandler aktiviert, der die 3,3 V zur Verfügung stellt. Das ISP-Interface funktioniert anfänglich mit 3,3 V. Während des Löschens und Flashens werden die Ausgänge des ATmega hochohmig und der DC/DC Wandler schaltet sich ab. Nun stehen nur noch (bestenfalls) 3V zur Verfügung - das könnte für das ISP-Interface zu wenig sein. Ergebnis: Das Flash wurde gelöscht, nach dem Reset ist keine FW mehr im ATmega, weshalb weitere Flashversuche fehlschlagen und auch das Display bleibt aus, da das Flash gelöscht ist. Klingt für mich plausibel. Vorschlag: Modifizier' Deinen Programmer, so dass er auch mit 3V klar kommt oder speise testweise die Hardware extern mit beispielsweise 3,3 V (oder minimal mehr). Dabei sollte nichts kaputt gehen und Du weist, ob es sich noch rentiert, hier weiterzumachen. Gruß, Bernd
Ok, das Teil ist zerflasht. Ich habe es mit http://www.ak-modul-bus.de/stat/dds_generator.html an PIN PB6 und PB7 mit 4000kHz versucht. No way. Dinges bleibt tot. Display geht aber noch - an anderem BZM. Der Rest starb beim ersten Flashversuch.
schau mal, ob den ATMega überhaupt Strom bekommt bzw. kontrolliere die beiden Sicherungen auf der Rückseite. Ist mir bei allen drei Meßgeräten passiert, daß beim ersten flashen die Sicherung durchgebrannte ist. Viel Glück pcs
Die eine Sicherung ist für den Atmel und die Elektronik und die andere (ganz rechts oben) für die 12V am OLED. Gruss tec
Hi Leute, ich habe mir nun auch so ein BZM besorgt doch habe ebenfalls Probleme beim Aufspielen der Beispiel Sketch. Ich erhalte: sudo avrdude -c usbtiny -b 115200 -p m168 -F -U flash:w:Oled-Demo.hex -D avrdude: AVR device initialized and ready to accept instructions Reading | ################################################## | 100% 0.01s avrdude: Device signature = 0x1e940b avrdude: Expected signature for ATMEGA168 is 1E 94 06 avrdude: reading input file "Oled-Demo.hex" avrdude: input file Oled-Demo.hex auto detected as Intel Hex avrdude: writing flash (13586 bytes): Writing | ################################################## | 100% 7.97s avrdude: 13586 bytes of flash written avrdude: verifying flash memory against Oled-Demo.hex: avrdude: load data flash data from input file Oled-Demo.hex: avrdude: input file Oled-Demo.hex auto detected as Intel Hex avrdude: input file Oled-Demo.hex contains 13586 bytes avrdude: reading on-chip flash data: Reading | ################################################## | 100% 7.11s avrdude: verifying ... avrdude: verification error, first mismatch at byte 0x0000 0x0c != 0xff avrdude: verification error; content mismatch avrdude: safemode: lfuse changed! Was 42, and is now ff Would you like this fuse to be changed back? [y/n] n avrdude: safemode: hfuse changed! Was d6, and is now ff Would you like this fuse to be changed back? [y/n] n avrdude: safemode: Fuses OK avrdude done. Thank you. Es erscheint danach auch nichts auf dem Display. Wenn ich die lfuse schreiben lasse [y] bleibt alles an der Stelle stehen. Ich nutzte einen USBtinyISP. Hat jemand eine Idee woran das liegen könnte? Beste Grüße
Jan schrieb: > [...] > sudo avrdude -c usbtiny -b 115200 -p m168 -F -U flash:w:Oled-Demo.hex > [snip] > Ich nutzte einen USBtinyISP. Hat jemand eine Idee woran das liegen > könnte? Hallo Jan, das Problem ist bekannt. Der ATmega arbeitet anfänglich mit 3,3V über den internen DC/DC-Wandler. Während der Programmierung wird der Pin, der den DC/DC-Wandler aktiviert hochohmig und der Wandler schaltet sich ab, worauf der ATmega nur noch von der Batteriespannung (bestenfalls 3V) versorgt wird. Beide Spannungen sind für die Bit-Banging-Adapter an der RS232 und auch für den USBASP eigentlich zu niedrig. Da die meisten Versionen von AVRDUDE diese Variante des ATmega168 nicht kennen muß mit dem Flag "-F" gearbeitet werden. Dieses Flag sagt dem AVRDUDE nicht nur, die falsche ID zu ignorieren, sondern auch so ziemlich alles andere was der Chip so von sich gibt. Ich konnte sogar mal "flashen" während das Target ohne Batterien war. => Lösung: System extern mit etwas höherer Spannung versorgen (3,4 V oder 3,6 V) gehen vielleicht auch noch oder den Programmer für die niedrigen Pegel des Zielsystems fit machen. Da nur der Pegel der MISO-Leitung am Programmer gelesen wird reicht es aus, den Pegel dieser Leitung anzuheben. Entweder über eine Diode wie ein paar Beiträge weiter oben skizziert oder über einen simplen NPN-Transistor, der mit der Basis über einen Vorwiderstand am MISO des ATmega hängt, mit dem Emitter an GND und mit dem Kollektor über einen 1k-Widerstand am hohen Pegel der Host-Seite. Der Kollektor geht an den MISO-Eingang des Programmers. Das geht bei den RS232-Bit-Bang-Adaptern ganz einfach, da man die zusätzliche Invertierung einfach in die Beschreibungsdatei des Interfaces aufnehmen kann. Für den USBASP ist noch eine weitere Invertierung nötig, damit die Pegel wieder stimmen (wenn man die USBASP-Firmware nicht umprogrammieren will. Damit sollte alles funktionieren. EDIT: Ich habe den USBtinyISP mit dem USBASP verwechselt. Der USBtinyISP hat ja einen 74AHC125 als Eingangsinterface. Versuch: Klappt es denn, wenn der Jumper für OUTPWR entfernt wird? Gruß, Bernd
... Nachtrag: Auch mit dem 74AHC125 könnte es eng werden, denn der Ausgang liefert bei 3 V VCC bestenfalls 3 V, eher etwas weniger. Das Eingangsinterface vom ATmega braucht 0,6*VCC, bei 5V also mindestens 3V um High zu erkennen. Das ganze ist also extrem knapp und könnte mal funktionieren und mal nicht. Wenn über USB 5,2 V reinkommen kann es schon sein, dass es nicht mehr funktioniert. Mit dem USBtinyISP würde ich statt der 3V über Batterien einfach mit einem Labornetzteil mit 3,3V speisen, dann sollte sich alles programmieren lassen. Alternativ kann man auch den DC/DC-Wandler aktivieren, indem man den Widerstand zwischen ATmega und DC/DC-Wandler auf den DC/DC-Wandlerseite während der Programmierung auf die 3V von der Batterie legt, dann läuft der Wandler einfach weiter und macht sich so die nötigen 3,3 V. Der Widerstand wird im Wiki beschrieben. Gruß, Bernd
Angehängte Dateien:
-
2,6 KB
den usbasp kan nman auch ganz einfach davon überzeugen, mitzumachen. Ist zwar ein bisschen quich and dirty, aber es geht: Einfach 2 Dioden in die Versorgung des Atmegas packen, am besten per Jumper zuschaltbar. an den Dioden fallen jeweils 0.7V, also ingesamt 1.4V ab. Da der Mega jetzt mit 3.6V versorgt wird, erkennt er auch die 3.3V Logikpegel zuverlässig. man sollte dann nur darauf verzichten, externe Schaltungen mit dem USBASP zu versorgen.
Hi, ich nochmal, eine Frage hab ich doch noch: Kann mir jemand erklären wie ich aus dem Beispiel C file das hex File erzeugen kann? Ich hab schon verschieden Makefiles im Internet angesehen, allerdings komm ich damit leider nicht zu Ziel. Kann mir jemand ein solches Makefile posten? Vielen Dank und ja, ich hab noch nie zuvor einen Atmega geflasht. Gruß Jan
Hallo Leute,
bevor ich jetzt ein zweites Gerät zerflashe... Ich habe einen anderen
ISP Programmer am Start. Nun sieht das ganz so aus:
C:\Temp\isp>avrdude.exe -c avr910 -P com3 -b 115200 -p m168 -x
devcode=0x35 -F -U oled.hex
Found programmer: Id = "AVR ISP"; type = S
Software Version = 3.9; Hardware Version = 1.2
Programmer supports auto addr increment.
Programmer supports buffered memory access with buffersize = 64 bytes.
avrdude.exe: AVR device initialized and ready to accept instructions
Reading | ################################################## | 100%
0.03s
avrdude.exe: Device signature = 0x1e940b
avrdude.exe: Expected signature for ATMEGA168 is 1E 94 06
avrdude.exe: NOTE: FLASH memory has been specified, an erase cycle will
be performed
To disable this feature, specify the -D option.
avrdude.exe: erasing chip
avrdude.exe: reading input file "oled.hex"
avrdude.exe: input file oled.hex auto detected as Intel Hex
avrdude.exe: writing flash (13586 bytes):
Writing | ################################################## | 100%
33.46s
avrdude.exe: 13586 bytes of flash written
avrdude.exe: verifying flash memory against oled.hex:
avrdude.exe: load data flash data from input file oled.hex:
avrdude.exe: input file oled.hex auto detected as Intel Hex
avrdude.exe: input file oled.hex contains 13586 bytes
avrdude.exe: reading on-chip flash data:
Reading | ################################################## | 100%
7.06s
avrdude.exe: verifying ...
avrdude.exe: verification error, first mismatch at byte 0x0000
0x0c != 0x00
avrdude.exe: verification error; content mismatch
avrdude.exe: safemode: lfuse changed! Was 42, and is now 0
Would you like this fuse to be changed back? [y/n]
Wenn ich nun y gebe blingt der Programmer als wenn er Code übertragen
würde.... Nichts weiter.... Ist Y oder N richtig?
Marco De8msh schrieb: > Hallo Leute, > > bevor ich jetzt ein zweites Gerät zerflashe... Ich habe einen anderen > ISP Programmer am Start. Nun sieht das ganz so aus: > > [...] > > avrdude.exe: verifying ... > avrdude.exe: verification error, first mismatch at byte 0x0000 > 0x0c != 0x00 > avrdude.exe: verification error; content mismatch > > avrdude.exe: safemode: lfuse changed! Was 42, and is now 0 > Would you like this fuse to be changed back? [y/n] > > > Wenn ich nun y gebe blingt der Programmer als wenn er Code übertragen > würde.... Nichts weiter.... Ist Y oder N richtig? N ist richtig. Auch dieser ISP funktioniert nicht. Was passiert ist folgendes: Der Programmer prüft die Fuses nach dem Programmieren und merkt, dass die lfuse früher 0x42 war und jetzt als 0 gelesen wird. Der Grund ist klar: Durch das Programmieren wird der DC/DC-Wandler abgeschaltet und die Pegel werden zu klein. Wenn Du nun "Y" drückst, dann versucht der Programmer, der schon die FUSE nicht lesen konnte, diese auch noch zu schreiben. Bestenfalls geht's komplett schief und es wird nichts geschrieben. Wenn Du Pech hast, kommt irgendetwas an und der ATmega ist wieder "verfust". Gruß, Bernd
Hi Bernd,
aber was mache ich falsch? Ich habe Minuten vorher einen ATtiny85
geflasht. Alles ist ok damit. Nur das BZM zickt herum. Wie mache ich es
korrekt, damit ich sauber flashen kann? Also am Ende N geben? Oder
bringt das schon nichts mehr weil Dude schon
avrdude.exe: verifying ...
avrdude.exe: verification error, first mismatch at byte 0x0000
0x0c != 0x00
avrdude.exe: verification error; content mismatch
vermeldete?
Marco De8msh schrieb: > Hi Bernd, > > aber was mache ich falsch? Ich habe Minuten vorher einen ATtiny85 > geflasht. Alles ist ok damit. Nur das BZM zickt herum. Wie mache ich es > korrekt, damit ich sauber flashen kann? Das Problem ist nicht, dass der ISP "kaputt" ist - er ist ohne weitere Maßnahmen einfach nicht für die niedrigen Pegel des BZM geeignet. Versorge den ATtiny85 doch mal mit 2,x V und probiere, ob er sich immer noch programmieren lässt. Steht aber alles hier und in den Folgebeiträgen: Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" Gruß, Bernd
Marco De8msh schrieb: > Also am Ende N geben? Oder > bringt das schon nichts mehr weil Dude schon > > avrdude.exe: verifying ... > avrdude.exe: verification error, first mismatch at byte 0x0000 > 0x0c != 0x00 > avrdude.exe: verification error; content mismatch > > vermeldete? Bringt schon nichts mehr. Solange Du die Fuses nicht änderst und avrdude nicht erlaubst, die Fuses zu "korrigieren" geht aber auch nichts kaputt. Gruß, Bernd
Wobei ich es langsam nicht mehr blicke. adriano6 schrieb mir mal als ich ihn fragte wie er den Programmer anschloss:
1 | ja direkt mit den Pads auf der BZM-Leiterplatte verbunden |
2 | (und zwar mit allen drei baugleichen Programmern, die ich an unterschiedlichen Arbeitsorten einsetze!) |
3 | --> http://www.klaus-leidinger.de/mp/Mikrocontroller/AVR-Prog/AVR-Programmer.html |
Ich habe den http://www.my-irshop.de/catalog/product_info.php?cPath=28&products_id=158 und der müsste kompatibel sein - müsste... Vieleicht gebe ich es auf und verkaufe die Displays...
Marco De8msh schrieb: > Wobei ich es langsam nicht mehr blicke. adriano6 schrieb mir mal als ich > ihn fragte wie er den Programmer anschloss: > > >
1 | > ja direkt mit den Pads auf der BZM-Leiterplatte verbunden |
2 | > (und zwar mit allen drei baugleichen Programmern, die ich an |
3 | > unterschiedlichen Arbeitsorten einsetze!) |
4 | > --> |
5 | > http://www.klaus-leidinger.de/mp/Mikrocontroller/AVR-Prog/AVR-Programmer.html |
6 | >
|
> > Ich habe den > http://www.my-irshop.de/catalog/product_info.php?cPath=28&products_id=158 > und der müsste kompatibel sein - müsste... Die erwähnten Programmer sind bezüglich der Pegel komplett unterschiedlich. Deiner wird mit den 5V vom USB gespeist und erwartet damit höhere Pegel als das BZM liefern kann. adriano6 verwendet einen Programmer, der vom Target gespeist wird und damit perfekt zu den Pegeln vom Target passt. Das Problem ist nicht, dass Dein Programmer nicht kompatibel zu diesem ATmega im BZM wäre - das ist er ganz bestimmt nicht, das Problem ist, dass Dein Programmer nicht in der Lage ist, mit den niedrigen Pegeln des batteriegespeisten BZM umzugehen. Damit ein ATmega logisch "1" erkennt, muß die Spannung am Pin mindestens ca. 60 % der Betriebsspannung sein. Wenn der ATmega in Deinem Programmer mit den 5V vom USB gespeist wird, dann braucht er mindestens 0,6 * 5 V = 3V. Alles was kleiner als 3 V ist, wird vom Programmer als logische "0" gewertet. Wenn das BZM nur mit zwei Batterien gespeist wird, die nur nagelneu auf (knapp) über 3V kommen, dann kann das nicht funktionieren - zumindest nicht zuverlässig. Vlad Tepesch (vlad_tepesch) hat hier skizziert, wie man einen USB-Programmer an die niedrigen Pegel anpassen kann: Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" Über die beiden Dioden fällt Spannung ab und der ATmega des Programmers läuft (ungefähr) mit der Spannung, die auch das Target hat. Alternativ eben wie gesagt: Target mit 3,4 V versorgen sollte auch gehen. Gruß, Bernd
Ich habe es aufgegeben die Originalplatte zu flashen. jkw und ich haben das ganze auf den Arduino herübergetragen und es rennt dort auf ATmega328 und ATmega1280. Hier auf ATmega328: http://www.youtube.com/watch?v=qXA25QDRXJI Danke an Alle, die mir geholfen haben auch wenn ich zu bräsig bin das auf der Orgplatte zu flashen.
Q9 schrieb: > Sieht so aus, als wär der Schaltregler AS1329 (Nähe + Pad) für die 3.3 V > Versorgung der Schaltung zuständig. Mhh. Am ISP messe ich aber nur 2.2 > V. Liebe Gemeinde, ich konnte glücklicherweise auch noch ein paar dieser tollen Fundgruben erwerben... Den Fehler von Q9 hatte ich auch. Wie sich herausstellte, war eine der Sicherungen durchgebrannt (SI2, siehe Wiki zum BZM http://www.mikrocontroller.net/wikifiles/5/54/AccuCheckL6.jpg) Nun, da ich die 3,3V habe, muss ich feststellen, dass die immer anliegen, auch wenn das Gerät im Ruhezustand ist. Ich habe festgestellt, dass bei ausgelötetem "IC1" der Steuerausgang PD7 des ATmega im Schlafzustand verständlicherweise floatet und damit der StepUp nicht sauber abgeschaltet wird. Mit einem 200k Widerstand gegen Masse lässt sich das beheben. Hat jemand eine elegantere Methode gefunden? Hier eine Frage von mir: Leider liegen die 3,3V, oder wenigstens die Batteriespannung mit ca. 3V permanent an. Hat jemand einen Punkt gefunden, an dem ich die Betriebsspannung nur bei eingeschaltetem Gerät abnehmen kann? Sonst sind die Batterien so schnell leer, durch meine zusätzlichen Schaltungen... Grüße, Pijey
Hi, ich möchte eure Aufmerksamkeit mal auf ein weiteres Projekt lenken(wenn das hier so okay ist): Beitrag "Re: Zerlegt: Wellion Calla Premium (mit OLED)" Grüsse aus Berlin tec
Momentan für 9€ bei mycare.de Wie funktioniert denn die USB Schnittstelle? Der MSP430 hat laut Datenblatt kein USB, und ich kann auf den Fotos der Platine keinen separaten USB controller sehen.
Hallo, das Gerät hat nur die Serielle des MSP über eine miniUSB Buchse rausgeführt. https://github.com/techniker/OpenWeCalla/blob/master/README.md Grüsse tec
Hallo, ich ich habe die Firmware von diesem Beitrag Beitrag "Re: Blutzucker-Messgerät Hardware OLED Display" aufgespielt. Leider empfängt das Display keine Zeichen, wenn man es mit einem Mikrocontroller verbindet. Masse kann man ja einfach die verwenden, die bei der ISP rausgeführt ist, oder? Wo könnte denn da der Fehler sein? Was könnte man falsch gemacht haben?
Angehängte Dateien:
-
59 KB
So sieht das Display aus. Es ist auch kein klares Bild bzw Schwarz, sondern es sind Linien erkennbar. Wenn man jetzt etwas über die serielle Schnittstelle schickte, müsste das dann ja hier auftauchen, oder?
Hallo, mittlerweile läuft es, allerdings funktioniert das mit UART nicht. Wie lässt sich denn das machen, damit der Controller richtig senden kann? Funktioniert das ohne einen externen Quarz? Bzw adriano hat es ja offenbar ohne geschafft. Ich habe die Baudrate schon auf 300 gesetzt, aber es kommen nur Hieroglyphen
@ B. Heller (tec) Melde dich bitte mal per PN bei mir, du kannst dir bestimmt denken warum. Auf meine PNs reagierst du ja leider nicht.
Hallo, Ich wollte gern der DCF 77 uhr bauen, aber Ich bin anfänger mit Atmega programming. Welche Software und Programmer soll Ich benütze für Program die Atmega 168 ? Mit freundliche Grüben aus Schweden Sven L.
Angehängte Dateien:
-
260 KB
Hallo ! Jetzt Ist die DCF77 projekte fertig ! Ich benützte AVR Studio 4 als Software und STK 500 ISP programmer. DCF 77 modul aus Pollin mit eine 4093 als wellenformung und eine 7400 als Invertien die Signale zu Atmega 168. Haben irgendjemand eine Idee wie man kan die Piezo Buzzer stuere so es klingt einmal sekunde bei DCF 77 empfang ? Mit Freundliche Grüben Sven L PS: Entschuldigung für meinem kleine Deutsch DS
So, ich habe die Displays nach ... 10 Jahren mal herausgekramt, weil ich eines davon gut gebrauchen könnte... aber die scheinen tot zu sein: mit 3V ist gerade so etwas auf dem Display zu erkennen. Die Gummierung vom Gehäuse ist auch schon ergraut... Läuft es bei euch noch?
Hallo Q9, habe mehrere der Messgeräte vor ca. 9 Jahren gekauft. Eines der Displays wurde in eine Anzeige eingebaut, welche jede Woche ca. eine Stunde in Betrieb war. Nach fünf Jahren war das Display nicht mehr lesbar und wurde durch ein neues ersetzt welches gleich alt war, jedoch noch nicht benutzt wurde. Die anderen scheinen auch noch zu funktionieren. Gruß Frank
Danke - vielleicht hat irgendwas aus der "Gummierung" des Gehäuses die LEDs erledigt. Oder ich habe damals eine schlechtere Charge abbekommen (5 Stück). Ich habe sie zusammen in einem Karton bei Raumtemperatur aufbewahrt. Schade.
Beitrag #6337755 wurde von einem Moderator gelöscht.
beim Aufräumen/Ausmisten dieser Woche habe ich meine zwei Displays auch wieder gefunden und gleich mal Angeschlossen. Beide OLED Anzeigen sind auch sehr dunkel :-( obwohl kaum benutzt. Hat da jemand eine Erklärung sind ja Organische Displays lieg es an dem. Ist jetzt wohl nicht Schlimm aber nachhaltig ist es natürlich nicht ...
:
Bearbeitet durch User
Hallo Andreas, habe noch zwei Geräte eingelagert (unbeheizter Dachboden) beide 2009 gekauft. Das eine Display sieht noch gut aus. Das andere ist wesentlich dunkler, obwohl es etwas neuer ist. Vermutlich gibt es Produktionsschwankungen. Die OLED Technik war damals ja noch relativ neu. Zehn Jahre sind für ein "wegwerf" Messgerät ein guter wert. Zur Lebensdauer beim Lagern habe ich nichts gefunden. Habe bisher ein Projekt seit 2009 mit dem Display am laufen, wenn das letzte aufgebraucht ist, werd ich wohl auf Nokia LCD umrüsten ;-) Frank
hat vielleicht noch jemand eins-zwei von denn Displays die noch funktionieren im Tausch mit Nokia Displays. Ich wollte was testen. Gruß Andreas
Andreas B. schrieb: > hat vielleicht noch jemand eins-zwei von denn Displays die noch > funktionieren im Tausch mit Nokia Displays. Ich wollte was testen. > Gruß Andreas Ich habe noch einige 'rumliegen. Kann ich dir zuschicken. Testen musst du aber selber.
Einhart P. schrieb: > Andreas B. schrieb: >> hat vielleicht noch jemand eins-zwei von denn Displays die noch >> funktionieren im Tausch mit Nokia Displays. Ich wollte was testen. >> Gruß Andreas > > Ich habe noch einige 'rumliegen. Kann ich dir zuschicken. Testen musst > du aber selber. danke habe dir mal angeschrieben ... Gruß Andreas
Einhart P. schrieb: > Andreas B. schrieb: >> hat vielleicht noch jemand eins-zwei von denn Displays die noch >> funktionieren im Tausch mit Nokia Displays. Ich wollte was testen. >> Gruß Andreas > > Ich habe noch einige 'rumliegen. Kann ich dir zuschicken. Testen musst > du aber selber. Hallo Einhart, erst mal vielen vielen Dank für dein Päckchen :-) hatte gestern alles noch Zerlegt und die Displays getestet "die sind alle TOD :-(" und werden jetzt Entsorgt. Sende dir die nächsten Tage auch was zu vielleicht kannst du es gebrauchen ... Noch ein gutes neues Jahr 2021 und danke nochmal Gruß Andreas
Moin Andreas, schade dann sind da offenbar miese Displays verbaut worden. Die Lagerung war eigentlich optimal. Dir auch alles Gute für's neue Jahr!
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
