Forum: Platinen Laborkarte mit PCI (?) Raster


Autor: Peter (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Tag zusammen.
Ich bin auf der Suche nach einer Laborkarte/Platine, auf die ich den

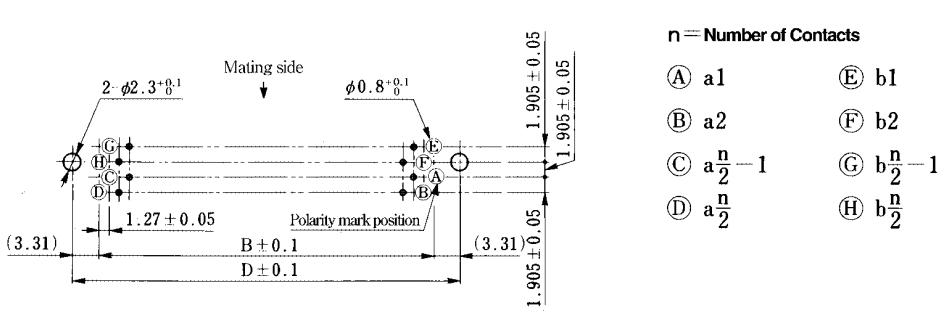

Stecker aus dem Anhang auflöten kann.
Die Pinabstände sehen für mich sehr nach PCI aus, aber ich habe keine
Laborkarte für so etwas finden können.
Habt ihr Ideen wo ich so etwas beziehen kann?

Die genaue Steckerbezeichnung lautet FX2-100S-1.27DS(71) und besitzt 100
Pins.

Danke schonmal für eure Hilfe!
Grüße Peter

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.hirose.co.jp/cataloge_hp/e57220088.pdf
ein Winkelstecker, SDRAM-Halter sind ähnlich

dafür gibts ein Eagle-Bauteil - siehe mein Platinenlayout hier:
Beitrag "Einstieg in VHDL Programmierung-> sinnvolles Projekt gesucht"

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmmmmm danke für den Link zum Katalog. Aus dem hab ich den Stecker
ausgesucht und bestellt.

Eine eigene Platine zu fertigen wäre doch sehr aufwändig für mein
Projekt, dennoch danke für die Layout-Vorlage!

Hoffe weiterhin, dass jemand weiss, wo ich Laborkarten mit PCI-Ahnlichem
Footprint beziehen kann.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei Reichelt gibt es eine PCI-BUS-Laborkarte 'RE 43EP', hilft das
weiter?

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Korrektur: RE 430EP

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Suche :)
Diese Karte hatte ich auch bereits gefunden, nur leider besitzt meine
Buchse 4 Reihen versetzte Pins (wie im Anhang vom ersten Post) und passt
somit nicht auf die Karte von Reichelt.
