Hallo,

ich habe hier ein GLCD von Pollin (LCD-Modul TG12864B-05) Dazu hätte ich
zwei oder drei Fragen.

Muss ich den Reset-Pin auf Versorgungsspanung legen? Wozu dient der
Reset eigentlich?

An Pin 19 und 20 wird +5V und Masse gelegt. Muss da noch ein
Vorwiderstand vor, da das ja für die Beleuchtung ist?


Gruß
Peter

von Peter (Gast)


Angehängte Dateien:

Lesenswert?

Hallo,

ich habe einmal das Datenblatt angehängt, was es bei Pollin gibt. Ist
nur eine Seite....

Kann jemand etwas dazu sagen?

Grüße
Peter

von Andreas R. (rebirama)


Lesenswert?

Soweit ich das sehe muss Reset auf GND, sonst wäre ein ein
"Verneinungsstrich" über Reset, wie z.b. bei AVRs.

Wegen der LED: nimm doch n Poti ung häng die LED damit auf 5V.
Dann drehst du das Poti soweit runter bis die 330-660mA fließen.
Wenn das erst bei 0Ohm ist, dann brauchst du keinen Vorwiderstand ;-)

von Tobias John (Gast)


Lesenswert?

Hallo,

für alle die es in Zukunft noch Interessiert:

Die LED-Beleuchtung braucht keinen Vorwiderstand.
LED+ kann direkt an 5V und LED- an 0V/GND angeschlossen werden.

(Das gilt aber nur für das TG12864B, andere LCD-Module benötigen eventl.
einen Vorwiderstand!!!)

Gruß,
 Tobias

von Florian D. (Gast)


Lesenswert?

Hallo,

habe mir das TG12864B-13 (weiß) von Pollin zugelegt. Ich wollte jetzt
als erstes Kontrast und Hintergrundbeleuchtung testen. Ich habe somit
VCC, GND, V0, VEE laut Datenblatt verdrahtet. Das funktioniert
wunderbar.

Die Hintergrundbeleuchtung habe ich an 5V(Anode) und GND(Kathode)
geklemmt. Sie genehmigt sich ca. 200mA, aber leuchten tut da wenig. Habe
ich noch etwas vergessen? Vorwiderstand? Ist die Hintergrundbeleuchtung
defekt?

Was mir auffällt: auf der Rückseite sind Pads für einen IC (U5)
vorgesehen. Der ist aber nicht bestückt. Der darunterliegende Jumper J1
ist geschlossen, J2 offen. Wenn jemand das gleiche Display hat, könntet
ihr mal nachsehen, ob das bei euch auch so ist?

Vielen Dank
Flo

von Florian D. (Gast)


Lesenswert?

Ok, Nachtrag:

Die Hintergrundbeleuchtung funktioniert wunderbar:
Ich hatte sie nur verpolt. Ich hatte Pin19(Anode) auf 5V, Pin20(Kathode)
auf GND. Sollte man erwarten, dass das richtig ist, gell?
Pustekuchen: die Beschriftung stimmt nicht, oder meine
Hintergrundbeluchtung ist falsch rum einbaut: mit 5V an Kathode und GND
an Anode gehts. :)

von Thomas S. (zeilentrafo)


Lesenswert?

>
> Die Hintergrundbeleuchtung funktioniert wunderbar:

Kann mir jmd bitte sagen, ob das Diplay (wie im Datenblatt angegeben)
neben den 5 V fuer die Logik noch 9 V fuer das LCD (??) benoetigt ?

von Michael K. (mmike)


Angehängte Dateien:

Lesenswert?

Hallo Thomas,

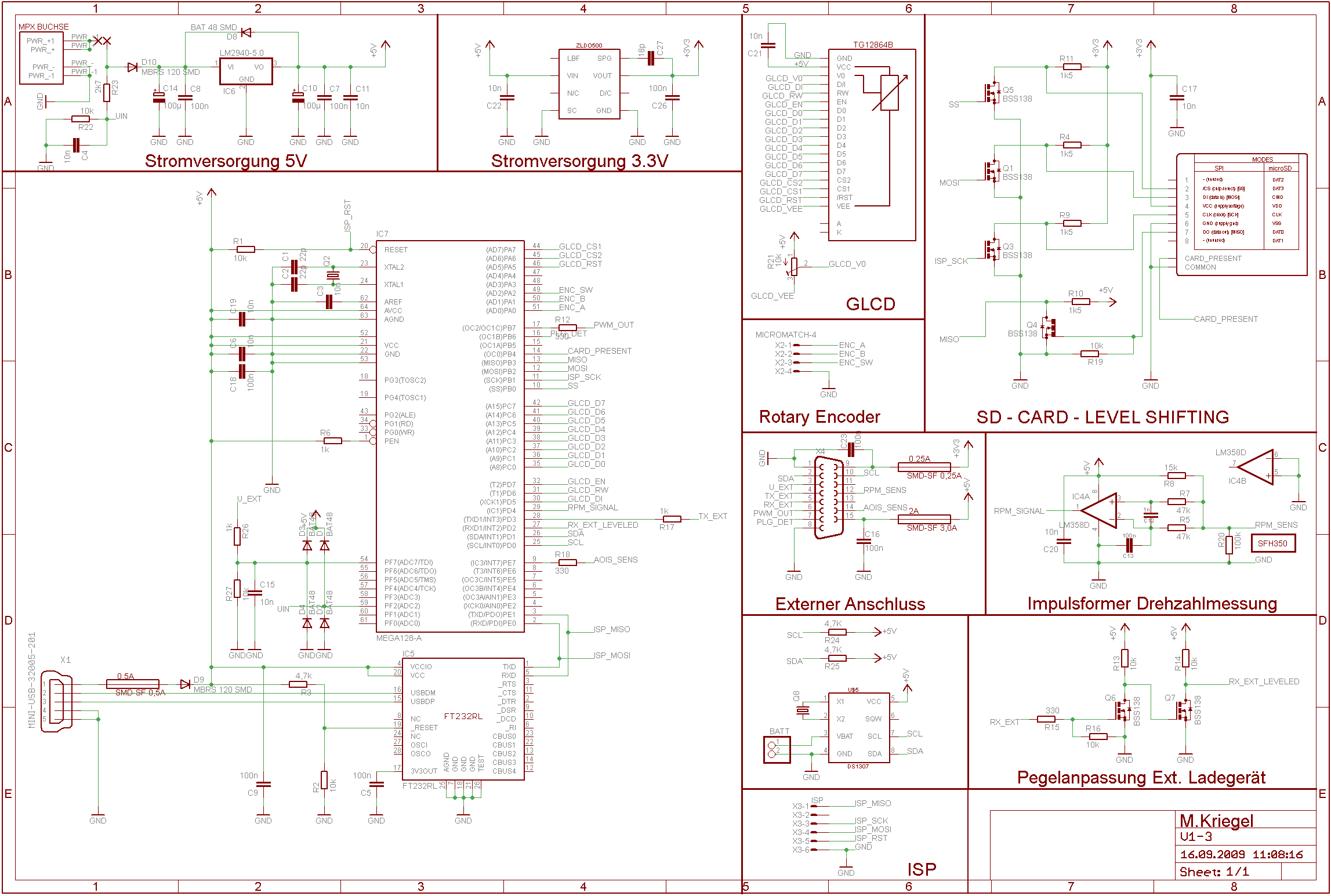

die Spannung wird "onboard" erzeugt. Siehe Anhang ...

Grüße,
Michael
