1. Wenn man einen idealen Kondensator an eine Sinusspannungsquelle
anschließe
gibt es keinen Wirkwiderstand.

2. Wenn man zu dem Kondensator noch einen Widerstand parallel schaltet
ergibt sich für den Realanteil (=Wirkwiderstand): (1/R)/(1/(R^2) +
(w*C)^2)

Wieso ist nun mein Wirkwiderstand auch von C abhängig?
Bei hohen Frequenzen geht der Widerstand des Kondensators gegen 0. Bei
2. geht dann der Wirkwiderstand auch gegen 0. Bei 1. nicht, gibt ja nur
Imaginäranteil.

Ist für mich verwirrend, vielleicht kann mir jemand auch die Sprünge
helfen?

Autor: Axel Düsendieb (axel_jeromin) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn der ohmsche Widerstand parallel zu fast 0 ohm  Blindwiderstand
geschaltet ist, kann dieser eh nicht Großes verändern.


Der Kondensator in der Wirklichkeit hat aber noch einen ohmschen
Längstwiderstand, aus den ohmschen Widerstand der Folien und Anschlüsse.


Axel

Autor: Nixwisser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zeigerdiagramm, kplx. Rechnung.
Ohm und Kirchhoff fragen ( Grundlagen Wechselstromschaltungslehre ) ?

Gruss

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, anders formuliert.
Wenn ich für Fall 2 die Impedanz berechnen:
Z = 1/(j*w*C + 1/R)

Wirkwiderstand (Realanteil): = (1/R)/(1/(R^2) + (w*C)^2)
Bilndwiderstand (Imaginäranteil): = – j*w*c)/(1/(R^2) + (w*c)^2)

Mein Wirkwiderstand ist also auch von C und Frequenzabhängig.


Wenn ich das Gleiche mit Leitwerten formuliere:
Y = jwC + G
Wirkleitwert = G
Blindleitwert = jwC

Wirkleitwert G ist aber unabhängig von C und w.

Demnach ist:
1/Wirkwiderstand ungleich Wirkleitwert!

Aus dem Bauch raus hätte ich gesagt 1/Wirkwiderstand = Wirkleitwert.
Mir fehlt dazu eine anschauliche Begründung.

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Martin,

> Wieso ist nun mein Wirkwiderstand auch von C abhängig?
> Bei hohen Frequenzen geht der Widerstand des Kondensators gegen 0. Bei
> 2. geht dann der Wirkwiderstand auch gegen 0. Bei 1. nicht, gibt ja nur
> Imaginäranteil.
>
> Ist für mich verwirrend, vielleicht kann mir jemand auch die Sprünge
> helfen?

Leitwerte in Parallelschaltungen sind intuitiv
ich glaube, Du denkst im Kopf fälschlicherweise an Leitwerte und
wunderst Dich, daß sich die Leitwerte anders verhalten als die
Widerstände.

Für die Leitwerte in der Parallelschaltung gilt:
Y = 1/R + jwC

Der Realteil Real(Y) des komplexen Leitwertes Y (Admittanz) beträgt -
wie Du sicherlich intuitiv auch erwartet hättest - 1/R und ist
unabhängig von der parallel geschalteten Kapazität.


Widerstände in Parallelschaltungen sind nicht intuitiv
Bei der Invertierung einer komplexen Zahl invertierst Du ihre Länge und
gibst dem Winkel das entgegengesetzte Vorzeichen:

      1             1
--------------  = ----- exp(-j phi)
|Z| exp(j phi)     |Z|

Wie Du aus der Rechnung siehst, wird nicht der Realteil Real(Z) der
Impedanz Z invertiert und dem Realteil Real(Y) der Admittanz Y
zugeordnet.

Die Invertierung findet ausschließlich im Hinblick auf den Betrag statt,
und in diesem sind R und C in so komplizierter Weise enthalten, daß Du
sie nicht einfach trennen kannst.

Deine Annahme gilt nur dann, wenn reine Wirkwiderstände oder reine
Blindwiderstände vorliegen, aber nicht bei einer Mischung.


Gruß,
  Michael

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die gute Erklärung, genau das ist mein Denkproblem!

Über was gibt mir dann der Wirkwiderstand
(Realanteil): = (1/R)/(1/(R^2) + (w*C)^2) in diesem Fall Aufschluss?

Normalerweise gibt mir Wirkwiderstand Aufschluss über die umgesetzte
Wirkleistung.

Hier wird aber nur im Widerstand R Energie in Wärme umgesetzt?

Autor: Daniel Reinke (sliderbor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

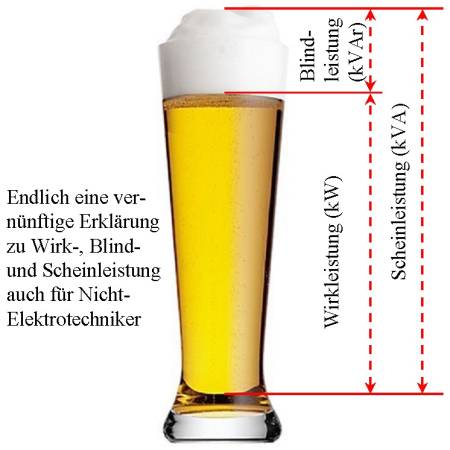

Jungens, warum so kompliziert? ;)

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Martin,


> Über was gibt mir dann der Wirkwiderstand
> (Realanteil): = (1/R)/(1/(R^2) + (w*C)^2) in diesem Fall Aufschluss?

> Normalerweise gibt mir Wirkwiderstand Aufschluss über die umgesetzte
> Wirkleistung.
>
> Hier wird aber nur im Widerstand R Energie in Wärme umgesetzt?

Wenn R parallel zu C ist, ist die umgesetzte Wirkleistung:

P = U^2/R

             C
 -->I  |----| |----|
o------|    ____   |-------o
       |---|___|---|
             R

 ------------ U ------------>


Da braucht man eigentlich keine komplexe Rechnung.


Ich weiß nicht, ob der Realteil der Impedanz eine direkte Bedeutung hat.
Real- und Imaginärteil der Impedanz benötigst Du gemeinsam, wenn Du
etwas über die Phasenlage von Strom- und Spannung wissen willst.

Für die Leistung kannst Du den Realteil der Impedanz nur in einfachen
Fällen nutzen. Im allgemeinen Fall berechnest Du die Wirkleistung P über
die Gleichung:

P = Realteil{ U * I^(konj) }


Gruß,
  Michael
