Ich kriege beim DRC den Fehler Dimension, mit so einem schraffierten
Bereich..Kann mir aber nichts drunter vorstellen. Egal wo ich das
Bauteil platziere kriege ich den Fehler!

Autor: Max (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

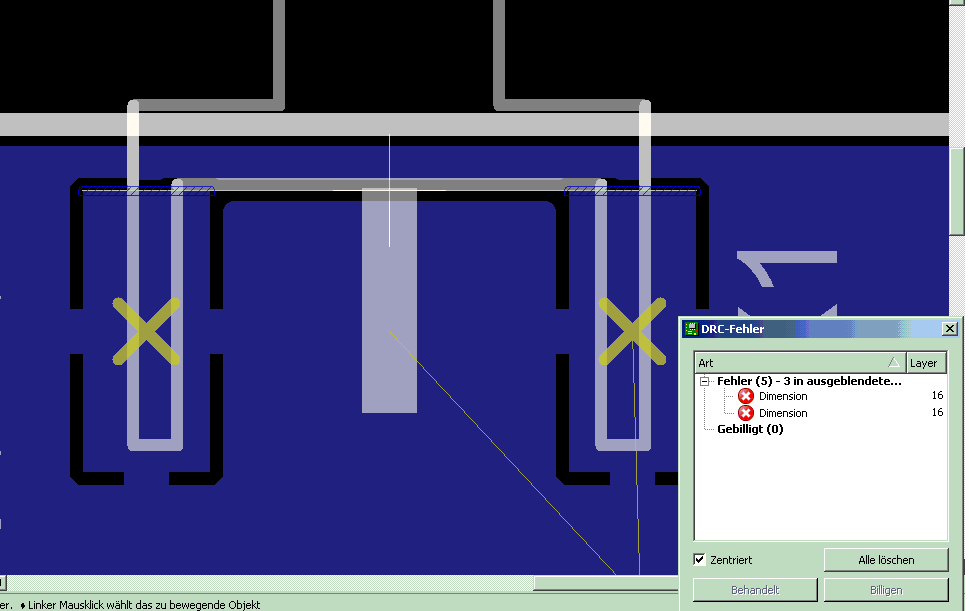

Hier ein Screenshot

Autor: Michael H. (morph1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du bist laut deinen design-rules zu nahe am platinenrand

entweder passt du die an oder du lädst gleich die .dru datei deines
fertigers.

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
im Bauteil ist ein kleiner Strich im Layer20 eingetragen. Dieser soll
dir den einzunehmenden Platinenrand anzeigen. Setze den SMA einfach
weiter raus. bis der "dünne" Strich mit dem Platinenumriss
übereinstimmt.

PS falschet Forum
