Forum: Mikrocontroller und Digitale Elektronik DCF77; Pollin DCF-Empfangsmodul DCF1; BASCOM


Autor: Heiko B. (dh2faa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich habe erfolgreich die DCF77 Empfangsmodule von Pollin DCF1 (810 054)
in Betrieb genommen und möchte an dieser Stelle darüber berichten.

Tipps/Tricks:
* Die Module arbeiten mit pos. Logik
* Sie brauchen in Verbindung mit BASCOM ca 2-3 Minuten zur vollständigen
Synchronisierung
* Pullup / Pulldown der Ports muss abgeschaltet sein

Näheres dazu, inklusive BASOCM Sourcecode sind hier zu finden
http://www.dh2faa.de
Menü Projekte - DCF77 Uhr

Sourcecode : http://www.dh2faa.de/dcf77/dcf77.bas

Viel Spaß

Autor: Peaceman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tip: Wer möchte kann mit einer Transistorschaltung die Polarität der
Impulse tauschen und dann gleich noch Tiefpass-Filtern. Achtung, der
Ausgang des DCF1 liefert nur 5µA.

Autor: Dominik W. (absurdum)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab mir gerade ein paar Module bestellt.
Bräuchte die Abmessungen des Moduls und der Antenne. Im Internet und im
Datenblatt finde ich leider nichts.
Kann mir jemand die Abmessungen sagen?

Autor: Benjamin K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abmessungen sind (LxBxH) 15x11x10 mm (ohne Antenne). Die Antenne hat die
Länge 55mm und ist 10-15 mm dick.

Autor: Marius S. (lupin) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> * Sie brauchen in Verbindung mit BASCOM ca 2-3 Minuten zur vollständigen
> Synchronisierung

Geht's mit C schneller? Oder mit assembler?

Autor: Stefan Anderson (ripper121)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie ist der Schaltplan dazu oder kann ich das direkt anschließen?
Weil im Datenblatt steht ja was von max 3,3V und der AVR läuft ja mit 5V

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marius S. schrieb:
>> * Sie brauchen in Verbindung mit BASCOM ca 2-3 Minuten zur vollständigen
>> Synchronisierung
>
> Geht's mit C schneller? Oder mit assembler?

Bei DCF brauchts minimal 59 Sekunden und maximal 119 Sekunden bis alle
Daten übertragen wurden. Das ist unabhängig von der Auswertschaltung.

gruß cyblord

Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
cyblord ---- schrieb:
> Marius S. schrieb:
>>> * Sie brauchen in Verbindung mit BASCOM ca 2-3 Minuten zur vollständigen
>>> Synchronisierung
>>
>> Geht's mit C schneller? Oder mit assembler?
>
> Bei DCF brauchts minimal 59 Sekunden und maximal 119 Sekunden bis alle
> Daten übertragen wurden. Das ist unabhängig von der Auswertschaltung.

Theoretisch kann man nach irgendwelchen Mustern, die immer gleich
sind, suchen. Aber das ist ziemlich rechenaufwändig, und bringt nur
wenige Sekunden Zeitgewinn bis zur Synchronisierung. Umgekehrt warten
manche Auswertealgorithmen wohl zwei vollständige Datentelegramme ab,
um eine zusätzliche Plausibilitätsprüfung zu machen.
Gruss
Harald

Autor: Stefan Anderson (ripper121)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal :D
Wie ist der Schaltplan dazu oder kann ich das direkt anschließen?
Weil im Datenblatt steht ja was von max 3,3V und der AVR läuft ja mit 5V

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan Anderson schrieb:
> Nochmal :D
> Wie ist der Schaltplan dazu oder kann ich das direkt anschließen?
> Weil im Datenblatt steht ja was von max 3,3V und der AVR läuft ja mit 5V

Sorry einen Schaltplan male ich dir jetzt nicht. Versorge das Modul über
einen 3,3V LDO und führe den Ausgang an das Gate eines BS170. Source an
Masse, Drain über einen 22k nach 5V. Zwischen Widerstand und FET greifst
du das Signal für deinen Controller ab. So habe ich schon einige der
Pollin DCF betrieben und das klappt sehr gut.

gruß cyblord

Autor: Stefan Anderson (ripper121)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das pollin Spiel läuft mit 4,5V und da is das DCF Modul direkt
angeschlossen

Autor: MG (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

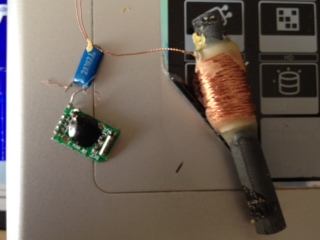

kann mir jemand helfen dieses Modul auf dem Foto zu identifizieren, habe
schon 3 Stunden Suchmaschinen gequält ohne Erfolg. Vielleicht kennt das
jemand auf Anhieb bzw. kann mir da weiterhelfen. Das Modul wurde aus
einer Funkuhr entnommen.

Beste Grüße,
Michael

Autor: MG (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

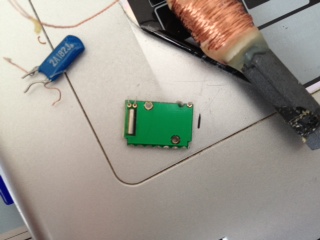

Es steht darauf die Buchstaben RCC RF REV 2 (und auf der Platine wo es
war in unmittelbarer Entfernung zum Modul: P V G (und ich glaube ein I)
- kann es sein für Power, VCC, GND, Input?).
