Forum: Mikrocontroller und Digitale Elektronik blockschaltbild software


Autor: blup (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi,

ich suche ein (möglichst freeware) programm mit dem man
blockschaltbilder wie dieses:
http://kuschel.citybug.de/pic_block.gif
erstellen kann.

sowas mit mspaint zusammenzustoppeln ist echt mühsam.

optimalerweise könnte mir jemand sagen mit welchem obiges erstellt
wurde, da es genauso aussieht wie ich es braucht.

danke

Autor: Frank Thomas (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

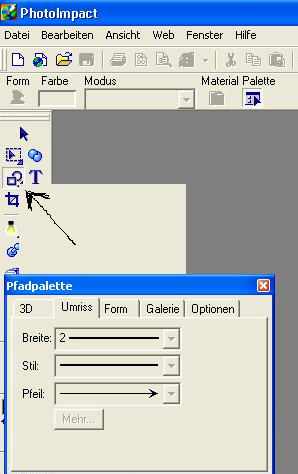

Versuch es mal mit Photoimpact 7. Da kannst Du leere und gefüllte
Vierecke in bestimmten Größen zeichnen und auch bei den Linien besteht
die Möglichkeit diese als Pfeile darzustellen.
Gruß Frank

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuch es mal mit Visio. Das ist ideal geeignet für so etwas.
