Hallo,

ich bin gerade mit einer Studienarbeit beschäftigt und wollte mehrere
Entprellmethoden aufzeigen. Um das Prellen für jedermann sichtbar zu
machen,
wollte ich dies einmal simulieren, um ein anschauliches Diagramm zu
bekommen. Ebenso wollte ich dann ein Diagramm mit Entprelltem Taster
erstellen, sozusagen als Gegenüberstellung.

Wie mache ich das am Besten? Hat das schon jemand gemacht?


Vielen Dank für eure Hilfe.

Viele Grüße Jörg

Autor: Johannes L. (joejoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Taster + Widerstand + Speicheroszi
damit kannste das Prellen gut sichtbar machen

Autor: Jörg Oe (joerchi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich meinte eher jetzt die Simulation am Rechner.

Denn ein Speicheroszi steht mir nicht zu Verfügung.

Autor: Hmm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nun, in erster Näherung ist das Prellen ja auf den elastischen Stoß zwei
Körper (nämlich der Kontakte) zurückzuführen. Mal nach "elastischem
Stoß" gurgeln.
Dann kommt noch die Feder hinzu, welche die beiden Kontakte
gegeneinander drückt.
Ich sage in erster Näherung, weil ich nicht der Meinung bin das Problem
gründlich durchdacht zu haben. Also ohne Gewähr für Vollständigkeit. :-}

Kurz und gut. Ein mechanisches Modell ist gefragt.

Ich meine allerdings hier schon einmal ein Oszillogramm eines
Kontaktprellens gesehen zu haben. Weiss aber leider nicht mehr wo.

Autor: dummy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Denn ein Speicheroszi steht mir nicht zu Verfügung.

Nimm es mit deiner Soundkarte auf.
Prellen von Tastern ist nicht sonderlich hochfrequent ;)

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was verstehst Du unter "simulieren"?

Autor: Jörg Oe (joerchi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dass ich z.B. in LTSPice oder ähnlichem ein Model erstelle, womit ich
den Kurvenverlauf eines prellenden Tasters erzeugen kann.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht mit nem Zähler? Bei Taste Up -> Down läuft er mit einer
bestimmten Taktfrequenz (z. B. T = 5 µs) los: 0, 1, 2, ..., 1000. Bei
Taste Down -> Up wird er umgekehrt auf 1000 gesetzt und zählt auf 0
runter.

Regeln: (1) Begrenzung auf 0 und 1000. (2) Bei 0 ist der Ausgang immer
L. (3) Bei 1000 immer H. (4) Für dazwischenliegende Werte lässt Du den
Ausgangspegel ein paar mal wechseln (je nach Geschmack nach festem oder
zufalls-mitbestimmtem Muster).

Autor: Ganymed (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt Leute, die haben Probleme,
die gibt's gar nicht.

Wie will man etwas simulieren, dass
rein stochstisch ist und wie Hmm richtig
schreibt, nur von den mechanischen Eigenschften
abhängig ist?

Ich habe vor langer Zeit mal das Prellen
aufgenommen. Verwendet habe ich Digitasten
die als besonders prellarm gelten!!!

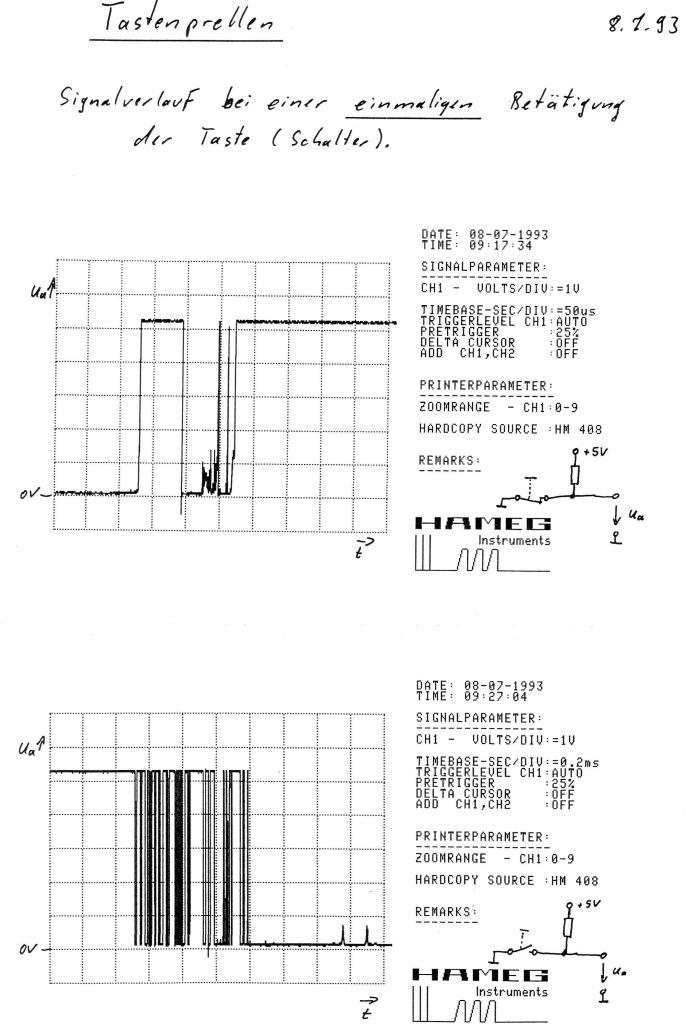

Die Bilder sahen natürlich bei jedem Druck
auf die Taste anders aus. Ein Schließer-
kontakt prellt aber deutlich stärker
als ein Öffner.

Autor: bitte löschen (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich stand vor dem ähnlichen Problem, einen 40193-Zähler als
Bereichsschalter für einen Messverstärker mit Tasten anzusteuern, was
eigentlich kein Problem sein sollte, da der 40193 über zwei separate
Eingänge (count up & count down) verfügt, und nicht über einen up/down-
und einen Clock-Eingang, was aber dadurch erschwert wird, dass bei der
steigenden Flanke gezählt wird, wenn der jeweils andere Eingang auf high
liegt, was bedeutet, dass man zum Zählen einen negativen Impuls braucht,
wenn sich die Eingabe nicht ähnlich unintuitiv "anfühlen" soll, wie ein
GUI-Button, der erst beim Loslassen auslöst. Es braucht also einen
Tiefpass für das Entprellen und einen Hochpass für die Impulsformung.
Bei der Berechnung desselbigen bin ich dann an meine Dilletanten-Grenzen
gestoßen: Die Spannung an einem RC-Tiefpass zu einem bestimmten
Zeitpunkt zu berechnen hätte ich noch hin bekommen, aber wenn (ohne
Impedanzwandler dazwischen) ein RC-Hochpass dazu kommt, der den Tiefpass
beeinflusst, bin ich erst mal hilflos. Also hatte ich das ganze in
LTSpice simuliert und stieß dabei bald auf das Problem der Simulation
eines prellenden Tasters.
Dadurch bin ich dann auf diesen Thread gestoßen. Ich habe sogar
versucht, aus den Grafiken von Ganymed händisch pwl-Dateien zu
erstellen, aber das Ergebnis war nicht dem Aufwand entsprechend, also
unbefriedigend.
Konsequenterweise musste eine Schaltung her, mit der man die
Ein/Aus-Sequenzen eines Tastendrucks aufzeichnen und über RS-232 als
Zeit/Spannung-Paare ausgeben kann, und hier bietet sich ein µC an, in
diesem Fall ein ATmega8, da der schon in meinem Eval-Borad steckt.

Ich habe 3 Strategien implementiert und getestet:

1.: Taster an ICP1 (PB0) anschließen
Bei jedem TIM1_CAPT-Ereignis den Timestamp in ICR1H:ICR1L in der Tabelle
ablegen und die Flankenrichtung wechseln, wie im Handbuch ATmega8 auf
Seite 84 beschrieben.
Nachteil: Wenn einem Einschaltvorgang ein Auschaltvorgang folgt, bevor
die Interrupt-Routine die Flankenrichtung gewechselt hat, wird dieser
Ausschaltvorgang und der darauf folgende Einschaltvorgang verschluckt,
und erst der wiederum darauf folgende Ausschaltvorgang registriert.
Bei Tests war es in einem Fall so, dass der verschluckte Schaltvorgang
der letzte beim Einschalten war, und so der Zeitraum, den die Taste
gedrückt war, als ausgeschaltet protokolliert wurde.

2.: Taster an INT0 (PD2) anschließen
Hier wird durch jeden Ein- und Auschaltvorgang ein Interrupt ausgelöst,
ohne dass die Flankenrichtung gewechselt werden muss. Wenn hier einem
Einschaltvorgang ein Auschaltvorgang folgt, bevor die Interrupt-Routine
die Flankenrichtung gewechselt hat, wird zwar dieser Ausschaltvorgang
nicht bemerkt, aber der darauf folgende Einschaltvorgang.
Nachteile:
- Der letzte Wert muss gemerkt werden, da z.B. zwei Einschaltvorgänge
hintereinander folgen können.
- Die Timestamps sind um ein paar Takte verschoben, da die Routine nicht
auf ICR1H:ICR1L zurückgreifen kann, sondern den aktuellen Wert aus dem
TCNT1H:TCNT1L lesen muss.

3. Keine Interrupts bei Flankenwechsel, sondern eine Schleife, die über
den Messzeitraum wiederholt einen Eingang abfragt, und Änderungen
protokolliert. Da der µC sonst nichts zu tun hat,diese Option (trotz der
tollen Interrupt-Möglichkeiten) plausibel.

Die 3. Strategie hat den Output mit den meisten Ein- und
Ausschaltvorgängen produziert. Die anderen Strategien können auch
getestet werden, indem die Zeile ".equ TASTENAUFNAHME_ALG = 3"
entsprechend geändert wird.

Das Programm ist etwas umständlich (z.B. dass nach der Messung, für die
etwas 1 Sekunde zur Verfügung steht, noch ein "a" eingegeben werden
muss, um die Ausgabe zu generieren) und lässt sich bestimmt noch
verschönern, z.B. indem in die Ausgabe noch ein paar CR/LFs gepackt
werden, aber es soll ja erst mal nur funktionieren.
Die Datei serial.inc.asm ist noch nicht fertig entwickelt, aber ich bin
ja auch noch Anfänger und mein Werkzeugkasten ist noch rudumentär.

Ich habe als Beispiel auch meine Spice-Datei und ein paar
Probe-Tastenklicks dazu gepackt.
Ich hoffe, dass es vielleicht mal jemandem weiter hilft, der ein
ähnliches Problem hat. :-)
