Hallo Profis! Wie ihr in den Bildern im Anhang sehen könnt, kommt beim isolieren im Programm CircuitCam auf einmal die Leiterbahn im SMD-Pad zum vorschein. Jemand eine Idee woran das leigen könnte? Gruß

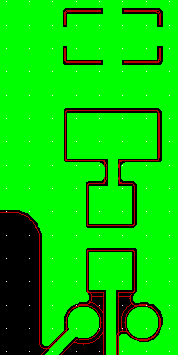

und so vor'm "Insulate all Layer"-Befehl unter CircuitCAM
Und wo genau ist da das Problem? Ist doch nachher eh' alles Kupfer!

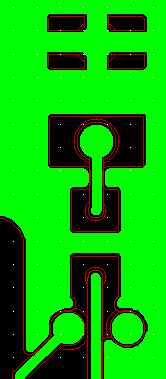

Das Problem: Es sollte wie das erste Bild aussehen, sieht aber aus wie das Dritte. Sprich die mittleren beiden Pads sind nicht verbunden
Sieht aus, als ob die Pads im falschen Layer liegen??? Oder irgend etwas invertiert?? (im CircuitCAM) Ist der DRC im eagle fehlerfrei?
> Das Problem: Es sollte wie das erste Bild aussehen, sieht aber aus wie > das Dritte. Sprich die mittleren beiden Pads sind nicht verbunden häh?? Die mittleren beiden Pads im letzten Bild sind doch miteinander Verbunden....
