Forum: Platinen Wie fertig geätzte Platinen behandeln


Autor: Thomas W. (thomas0906)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Sorry, das ich mit so vielen Fragen nerve, aber ich arbeite mich gerade
in die Materie ein.

Wenn ich die Platine geätzt habe, dann habe ich ja das reine Kupfer.

Wie muß ich die jetzt noch weiterbehandeln?
Oder kann man das so lassen, indem man komplett verlötet und dann
eventuell einen Schutzlack drübersprüht, oder den Lack auch wegläßt?
Schadet es wenn das Kupfer oxydiert? Können Defekte entstehen an den
Kupferbahnen?


Gruß
Thomas

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nach dem Ätzen hast du ja noch erst mal den Ätzresist auf dem Kupfer,
sprich Fotolack oder ähnliches.

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kaufe Dir eine Spraydose Lötlack und behandele die Platine vor dem
Bestücken damit. Das sieht manierlich aus und es oxydieren die
Leiterzüge nicht.

MfG Paul

Autor: Marcus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich geh nach dem Ätzen immer mit Stahlwolle über die Platine, damit
der restliche Photolack abgeht, wenn die dadurch entstehenden Spuren auf
der Platine stören, kann man auch nochmals Belichten und Entwickeln.
Dann kann man je nach Geschmack gleich löten oder noch Verzinnen. Zum
Verzinnen gibt es verschiedene Methoden und auch Meinungen, bei
SMD-Bauteilen würde ich auf jeden Fall verzinnen, bei anderem halte ich
es nicht für nötig. Die Oxidschicht auf dem Kupfer stört soweit ich weiß
nicht, solange man schon gelötet hat, beim Löten behindert sie aber.
Wenn die Platine also paar Tage liegt, würde ich vor dem Löten wieder
Stahlwolle empfehlen. Nachdem die Platine fertig ist kann man sowas wie
Plastik darauf sprühen, damit sie etwas geschützt ist und schön bleibt.

Grüße Marcus

Autor: Marco Beffa (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bespraye meine Platinen mit Lötlack, direkt nach dem Ätzen. Ist eine
sehr gute Variante, um Oxidationen zu verhindern. Ansonsten kann das
Löten echt zum Problem werden, da einfach nichts recht fliessen will..

Autor: El Jefe (bastihh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach dem ätzen, verzinne ich meine Leiterplatten.

Anschließend benutze ich das Dynamask (grüne Lötstop Folie) von Bungard
(bei octamex gibts das zu kaufen).

Ist zwar aufwendiger aber man bekommt ne vernünftige Lötstopmaske in
Platinen-Grün und schaut auch professionell aus :)
Grüße

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich behandle meine Platinen wie folgend:
1) Aetzen,
2) Bohren und saubere Entgratung,
3) Entfernung des Resists mit Azeton,
4) Sorgfaeltige Saeuberung und Stahlwollebehandlung,
5) Abreibversilberung der Leiterplatten mit Wattestaebchen.
6) Gruendliche Reinigung mit Wasser und Methylalkohol
7) Lackierung mit SK10 Loetlack

Das Versilberungsmittel gibt es(gab es frueher) ueberall im
Elektronikfachhandel zu kaufen. (Das Versilberungsmittel ist ueberigens
sehr giftig - also mit Gummihandschuhen arbeiten). Das Ganze sieht super
aus und loetet sich wunderbar. Eine Flasche Versilberungsmittel reicht
fuer zig Jahre.

mfg,
Gerhard

Autor: Dirk Ruffing (dh4ym) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Thomas,

ich verwende Anreibesilber. Ergebnisse dazu siehst du auf meiner
Homepage. Bin damit sehr zufrieden. Dauert noch keine 5 Minuten und die
Platine ist richtig versilbert. Das Silber lässt sich nur mit
mechanischer Gewalt entfernen. Kann dir für den Bezug auch gern einen
Ansprechpartner nennen.

Gruß Dirk

Autor: Gerhard. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Versilberungsmittel das bei mir verwendet wird ist von:

Hersteller:
Dipl.Ing. D. Drewanz
Rheinstrasse 11
D-56412 Holler
Tel: 02602/18888

Das gab es zumindestens frueher noch ueberall in den
Elektronikgeschaeften in Muenchen in 2000. Wegen gewisser Trends ist es
fraglich ob es noch heutzutage erhaeltlich ist

Die Qualitaet der Versilberung ist erstklassig solange die Kupferflaeche
einwandfrei gereinigt und frei von Fett oder Oelrueckstenden ist.

Wegen der Giftigkeit bitte die Gebrauchsvorschriften genau lesen und
beachten. Bei vernuenftigen Gebrauch ist da keine echte Gefahr. Auf alle
Faelle nicht in die Kanalisation schuetten und von Nahrungsmitteln
fernahlten und die Haende nach Gebrauch gut waschen - Also mit Verstand
arbeiten;-)

Man sollte uebriegens am Besten silberhaltiges (2%) Lot verwenden weil
normales bleihaltiges Lot das Silber durch Ionenmigration aufloest und
es um den Rand der Loetstelle dann einen rosaroten schamlen Rand gibt.
Bei dem Silberhaltigen Lot passiert das nicht.

MIT SK10 Loetlack verhindert man Fingerabdruecke und Sulfierung der
Versilberung.

mfg,
Gerhard

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alternative zu Lötlack ist übrigens Plastikspray von Kontakt. gibt es
bei CSD-Electronics beispielsweise.

Autor: Dirk Ruffing (dh4ym) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gerhard,

genau dieses Anreibesilber verwende ich. Herr Drewanz ist oft auf
Messen, u.a. auf Amateurfunkmessen, anzutreffen (z.B. AMTEC
Saarbrücken). Auf seiner Homepage hat er zumindest in den letzten Jahren
angekündigt, auf welchen Messen er vertreten ist.

Das Anreibesilber per Post zu versenden ist extrem teuer laut seiner
Aussage, da "Gefahrengut".

Bin damit auch hoch zufrieden.

Gruß Dirk

Autor: Pete K. (pete77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man, wenn man die geätzte und gereinigte Platine dann mit Plastik
eingesprüht hat, noch löten ? Oder geht das dann nicht mehr so gut ?

Autor: Gerhard. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Dirk,

vielen Dank fuer Deine Antwort. Da ich im VE6 Land lebe, ist die
Importierung noch ein groesseres Problem fuer mich oder zumindestens
eine kostenspielige Angelegenheit. Habe mich bei frueheren Reisen nach D
damit gruendlich eingedeckt. Zum Glueck kann man damit sparsam arbeiten
und es hat warscheinlich eine unbegrenzte Haltbarkeit. Die Versilberung
ist natuerlich bei Mikrowellenprojekten sehr wichtig und guenstig.

Habe mir uebrigens Deine schoene Web Seite angesehen. Finde ich sehr
interessant. Habe frueher alle meine UKW/UHF Funkgeraete selber gebaut.
Leider komme ich aus Berufsgruenden nicht mehr oft dazu, obwohl es viele
neue Technik gibt die dem Selbstbau zugute kommt. Falls Du uebrigens auf
Google nach "Ham Radio Corner" suchst, findet sich auch von mir etwas.

Gruss,
Gerhard

Autor: Gerhard. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Halle Pete,

warscheinlich nicht sehr gut. Es gibt bestimmt haessliche Raender um die
Loetstellen.  Frueher habe ich auch geruchlosen Haarspray verwendet. Ist
aber auch nicht das beste.

Ich bevorzuge SK10 da sich damit schoen loeten laesst. Leider ist SK10
etwas Fingerabdruckempfindlich so dass amn beim Loeten der Platine und
herumhantieren aufpassen muss. Da ich im Ausland lebe ist mir leider
nicht bekannt ob SK10 Loetlack immer noch hergestellt wird.

Gruss,
Gerhard

Autor: Torsten Schwalm (torstensc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich nutze nach dem Ätzen und Entschichten immer Chemisch-Zinn, da
kann man die Platinen ewig liegen lassen. Danach meistens noch
Dynaresist.

Torsten

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Torsten,

meine Erfahrungen mit chemischer Verzinnung sind da eher negativ.
Zumindestens bei den Produkten (M.G. Chemicals) die mir zugaenglich
sind, ist die Loetbarkeit zeitlich sehr begrenzt. Versilberung sieht
auch besser aus.

Was ist Dynaresist? Ist das ein Loetstopplack?

Gerhard

Torsten Schwalm wrote:
> Also ich nutze nach dem Ätzen und Entschichten immer Chemisch-Zinn, da
> kann man die Platinen ewig liegen lassen. Danach meistens noch
> Dynaresist.
>
> Torsten

Autor: Arno H. (arno_h)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

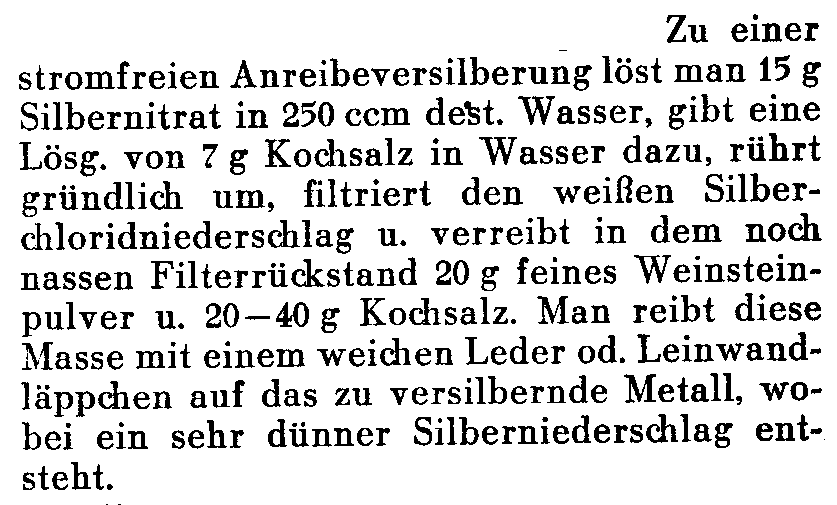

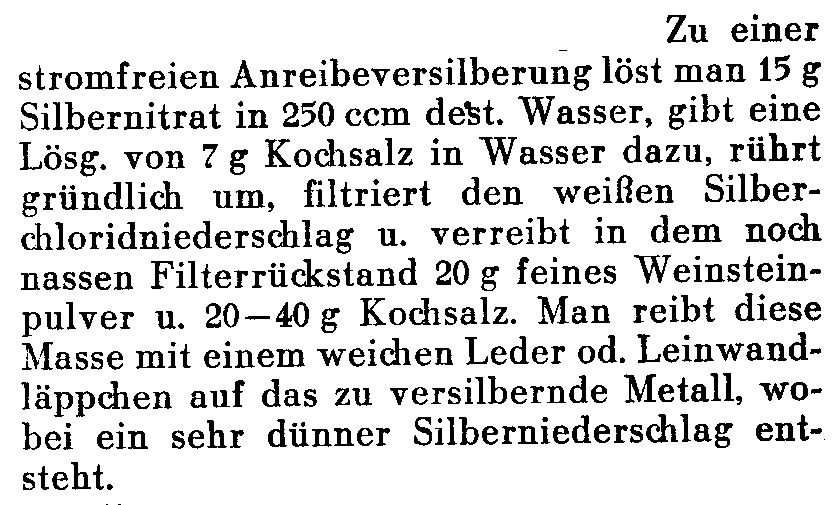

Internetfund aus einem mir unbekannten Werk, scheint nicht so giftig zu
sein.
Mangels Notwendigkeit habe ichs noch nicht selbst ausprobiert.

Arno

Autor: Torsten Schwalm (torstensc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Gerhard O.
ich habe bisher das Chemisch Zinn von Octamex benutzt, mische es mir
jetzt aber selber. Wie definiert man lange? Ich habe Platinen auch schon
mal ein halbes Jahr liegen lassen, ging genauso zu löten. Könnte aber
auch an verschiedenen Flussmitteln im Zinn liegen.
Das Dyna ist der Lötstoppresist von Octamex. Mit dem bin ich eigentlich
sehr zufrieden.

Torsten

Autor: Sascha S. (dec)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wüsste jetzt auch nicht, warum nach dieser Beschreibung dieses
Anreibesilber so hochbrisant sein sollte.
Habe auch gerade noch in ein paar Quellen nachgeschaut und sie sind
nahezu identisch. (Stoffe sind komplett identisch)

Silberchlorid hat auch keine Gefahrenstoffkennzeichung
(http://de.wikipedia.org/wiki/Silberchlorid)
Weinstein und Kochsalz ist auch nicht giftig.
Das einzige ist das Silbernitrat, welches zur Herstellung des Chlorids
benötigt wird aber eigentlich nur noch in Spuren vorhanden sein dürfte.

Hat jemand zufällig das Sicherheitsdatenblatt zu dem Anreibesilber?

Gruß

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pete K. wrote:
> Kann man, wenn man die geätzte und gereinigte Platine dann mit Plastik
> eingesprüht hat, noch löten ? Oder geht das dann nicht mehr so gut ?

Ja, das Plastik Spray von Kontakt Chemie ist durchlötbar. Steht auch
drauf.

Autor: Geniesser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten Schwalm (torstensc) wrote:

> @Gerhard O.
> ich habe bisher das Chemisch Zinn von Octamex benutzt, mische es mir
> jetzt aber selber.

Lohnt sich das? Was kosten die Chemikalien? Woher beziehst du den
giftigen Thioharnstoff?

Autor: Torsten Schwalm (torstensc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na ja, so giftig ist Thioharnstoff nun auch wieder nicht. Er wird als
Karzinogen der Stufe 3 geführt, d.h. es gibt Anhaltspunkte die darauf
hindeuten das er Karzinogen wirken könnte. Also mit normalen Maßnahmen
wie Handschuhen usw. ordentlich sicher zu verarbeiten.

z.B. hier:

www.carl-roth.de      9531.3
www.vwr.de            8.18591.0500

oder in der Apotheke.
Bei der begrenzten Lagerfähigkeit von Chemisch-Zinn macht der
Selbstansatz schon Sinn. Meistens ist die Suppe ja zerfallen wenn man
sie braucht. Mit einer ordentlichen Waage kann man sich dann auch mal
nur 100ml ansetzen wenn man nur mal ein oder zwei Europlatinen hat.

Torsten

Autor: Norgan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht sollte man dem OP nochmal auf den Weg geben, dass es je nach
geplantem Verwendungszweck (zum Beispiel einfache Elektronikspielereien,
nicht gerade HF) und Komplexität ganz ohne Zusatzbehandlung wie
Verzinnen geht. Vor dem Löten wird die Platine ordentlich abgeschruppt
(Topfkratzer), beim Löten wird ordentlich Flussmittel verwendet. Danach
wird die Platine von Flussmittelresten gereinigt. Fertig.

Im Laufe der Zeit oxidiert die Kupferoberfläche, wird hässlich und
verändert durch die Oxidation ihre elektrischen Eigenschaften etwas.
Eine ausgelaufene Batterie kann böse Schäden anrichten. Wenn man das
weiß und nicht für die Ewigkeit bauen will, dann geht blankes Kupfer für
viele einfache Hobbyschaltungen.

Autor: Winfried (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehme immer selbst hergestellten Lötlack: Einfach Kolophonium in
Isopropanol auflösen und damit einpinseln. Weil Kolophonium auch
Flussmittel ist, lässt sich wunderbar löten. Kolophonium gibt es
kiloweise recht billig bei kremer-pigmente.de (Kolophonium hellst 1Kg =
5,83 Euro).

Autor: Steffen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Immer wieder interessant, welch Informationen in manchen Foren (so wie
dieses) stecken.

Hat jemand eventuell auch einen Tipp, wie man Durchkontaktierungen
selber machen könnte? Hatte es mal mechanisch mit den
Durchkontaktierungen von Bungard versucht. Hat zwar funktioniert, musste
sie aber trotzdem noch verlöten um sicher zu stellen, dass nicht
irgendwann das Kupfer drunter oxidiert.

Autor: Sucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kolophonium hellst :

Aktueller Preis auf obiger Webseite :
Einzelpreis 2.98 EUR
29.80 EUR pro kg


Inflation ????????

Autor: Johannes S. (demofreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf 1kg umschalten. Wenn du nur 100g bestellst, isses teuer.

/Hannes

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>  Aktueller Preis auf obiger Webseite :
>  Einzelpreis 2.98 EUR
>  29.80 EUR pro kg

>  Inflation ????????

richtig hinsehen !!     ;-)))

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
