LTSpice swad sinus voltage klirrt

[Axel R. (Gast)]

Hallo zusammen,
bin gerade am rumtesten und habe festgestellt, das die Sinusquelle unter
LT-Switchercad einen Lattenzaun produziert.

Mache ich da etwas falsch oder gibt es einen anderen Weg, einen
"sauberen" Sinus zu erzeugen?

Ich werde als nächstes eine Wien Brücke aufbauen um zu sehen, ob das
Spektrum sauberer aussieht.

Gruß Axelr.

[Axel R. (Gast)]

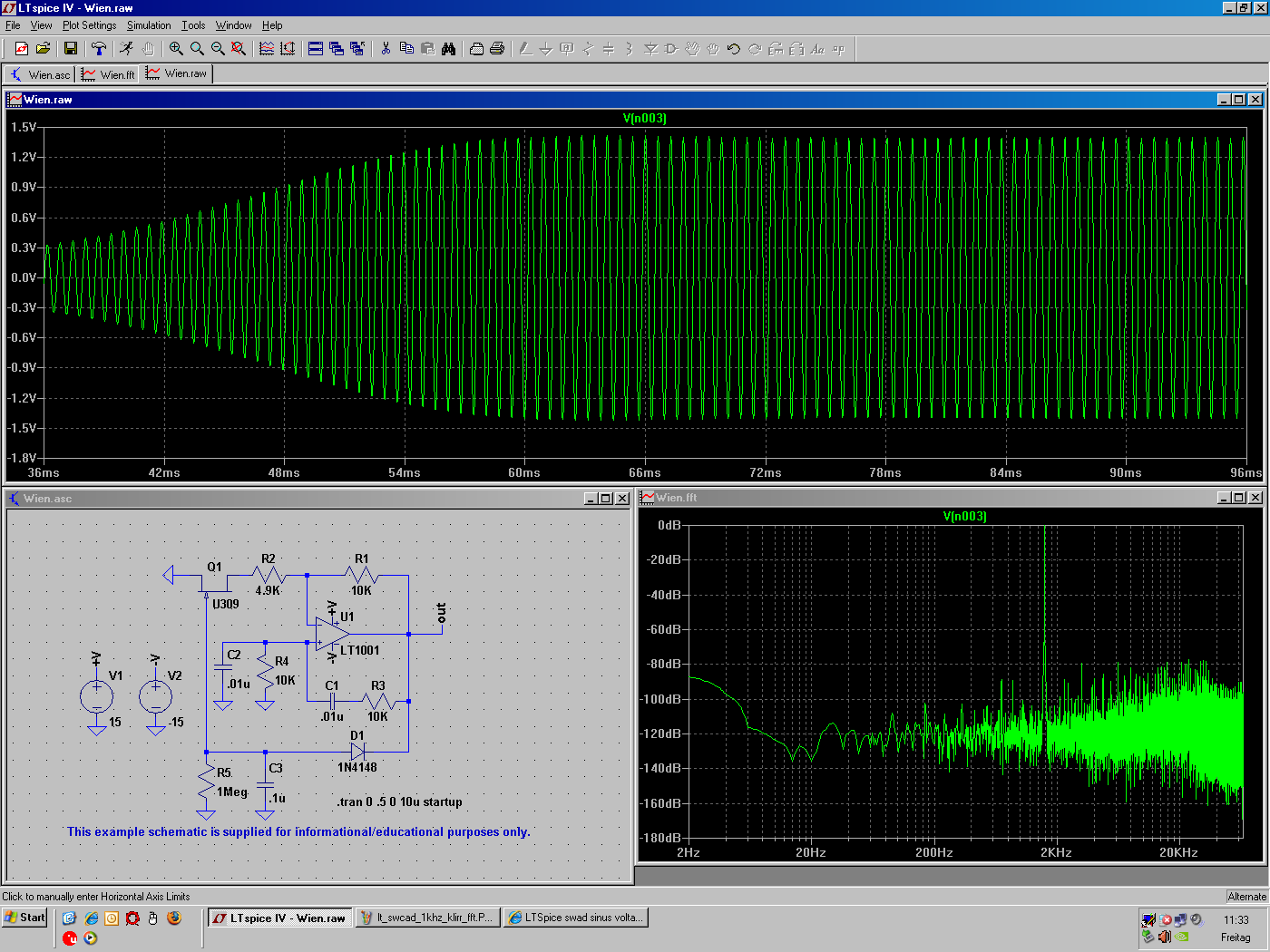

Wien-Brücke funktioniert -80db sind ok. Der Rest ist Rauschen.

[Heinrich v. Haferstich (Gast)]

Nö, nö, das ist schon richtig so.

Vielleicht sind das Störungen beim Einschwingen. Laß einfach mal etwas
weiterlaufen, also z.B. TRAN 10, oder so.
Hast Du mal gesehen, in welchem Dämpfungsbereich sich das bewegt? Sind
so -100 dB bis -150 dB! Also nicht der Rede wert, sehr stark gedämpft.

Passiert mir aber manchmal auch beim LTSpice. Auf den ersten Blick sieht
das Ergebnis meist verhehrend aus (Rauschen, Rippel usw.), bis ich mal
auf die Skalierung der y-Achse schaue und merke, daß sich das in
unwichtigen Größenordnungen bewegt.

[HildeK (Gast)]

>bis ich mal
>auf die Skalierung der y-Achse schaue
Naja, bei seinem Sinus aus der Quelle liegt die vierte bei -30dB. Das
ist schon der Rede wert!

@Axel Rühl

Der Timestep für die Simulation ist zu groß. Ich vermute mal, dass SWCad
diesen nach den notwendigen Ereignissen wählt. Man kann aber auch im
.tran-Befehl diesen auf einen Maximalwert begrenzen. Damit wird die
Simulation aber langsamer - es müssen wesentlich mehr Punkte berechnet
werden.

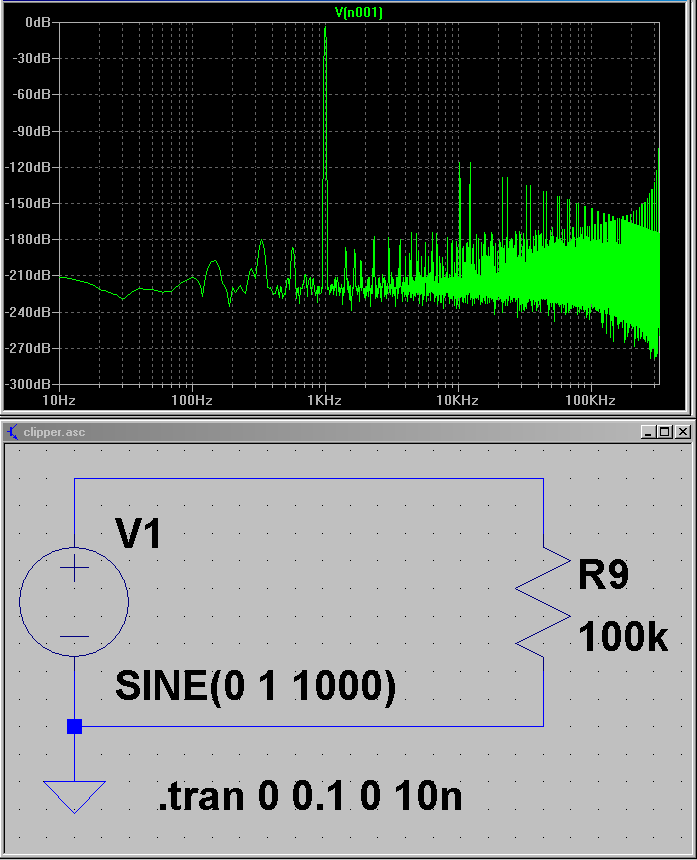

Modifiziere mal auf:
.tran 0 0.1 0 10n
Ich erhalten dann einen Abstand von rund 120dB.

[Helmut L. (helmi1)]

Bei deiner ersten Messung hast du aber nur wenige Schwingungen
aufgenommen die zum Schluss hart abgeschnitten werden. Das erzeugt dann
deine Oberwellen.
Du sollstes mal in deinem ersten Beispiel versuchen auf eine ganzahlige
Anzahl von Schwingungszuegen zu kommen. Falls das nicht moeglich ist
solltes du auch mal eine andere Fensterfunktion bei der FFT verwenden.
Die kann man bei LTSpice einstellen. Standartmaessig ist ein
Rechteckfenster eingestellt. Das schneidet am Anfang und um Ende hart
ab. Bei deinem zweiten Beispiel hast du wesentlich mehr Schwingungen
aufgenommen. Dann spielt das harte Abschneiden am Ende eine wesentlich
kleinere Rolle.

Gruss Helmi

[HildeK (Gast)]

@Helmut Lenzen (helmi1)
Ich glaube, er hat uns nur einen Ausschnitt vom Zeitsignal gezeigt. Mit
.tran 0.1 und f=1kHz waren es hundert vollständige Schwingungen.

>Die kann man bei LTSpice einstellen.
Hast du einen Tipp, wo?

[Helmut L. (helmi1)]

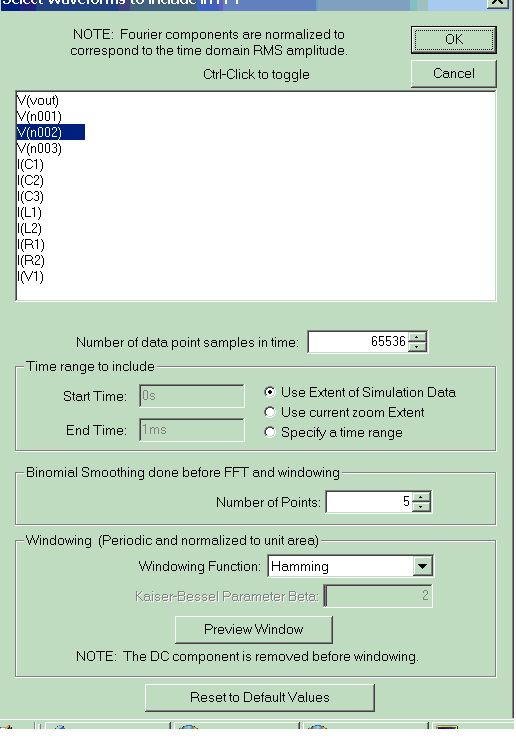

Du must wenn du die FFT anzeigen lassen willst unter dem Punkt Windowing
die Fensterfunktion auswaehlen.

[HildeK (Gast)]

Danke - da hätte man drauf kommen können :-)

[Axel R. (Gast)]

>Modifiziere mal auf:
>.tran 0 0.1 0 10n
>Ich erhalten dann einen Abstand von rund 120dB.

Ich nun auch:-))

Vielen Dank einstweilen auch für die anderen Hinweise.
BTW: Blackmann-Harris hatte ich bereits eingestellt.

Schon sehr spannend, oder?

Viele Grüße
Axelr.

[HildeK (Gast)]

>Schon sehr spannend, oder?
Ja, das ist eine Simulation eigentlich immer und der Abgleich mit der
realen Schaltung ist es dann nochmals!
Die Simulation bildet ja nur einen Teil der Wirklichkeit nach.
Einerseits arbeitet sie in einem Abtastsystem, andererseits sind bei
Weitem nicht alle Dreckeffekte nachgebildet und die Anfangsbedingungen
können auch das Ergebnis deutlich beeinflussen. Ebenso können die
Modelle der verwendeten Bauelemente beliebig einfach oder auch komplex
gewählt worden sein. Da fehlt mir auch oft das ausreichende
Hintergrundwissen.
Mir hat an deiner Frage gefallen, dass du das Ergebnis kritisch zur
Kenntnis genommen hast und erkannt hast, dass das so nicht sein kann.

Bei der FFT:
- für eine ausreichende Genauigkeit braucht man viele Abtastwerte
- da man immer nur mit endlich langen Sequenzen arbeiten kann, ist ein
Abbruch notwendig und damit eine geeignete Fensterfunktion wichtig -
welche man nimmt, ist auch nicht immer einfach sicher zu sagen.
- für eine hohe Frequenzauflösung (schmale Linien) müssen möglichst
viele Schwingungen berechnet werden.
- die Achsenbschriftung ist unbedingt zu beachten :-). Manche
Unsauberkeiten, die man weit unten sieht, rühren von der vom Programm
verwendeten Zahlendarstellung her.

[Helmut (Gast)]

Zur FFT der Wienbrücke:

Die FFT darf nur auf den Bereich angewendet werden, in dem die Amplitude
konstant ist. Das kann man in .tran einstellen oder später bei der FFT.

1. Kleiner Timestep (0,0001 bis 0,01 *Tperiode)

2. Datenkompression abstellen

.options plotwinsize=0

Ohne diese SPICE-directive werden zwar viele Punkte berechnet, aber
gespeichert werden die nicht alle, wenn die Datenkompression an ist.
Die FFT wird immer "nur" auf die gespeicherten Daten angewendet.
Punkt 2 ist genauso wichtig wie Punkt 1.

Störabstand mit der Schaltung der 1kHz V-Quelle und 262144 Punkten
in der FFT. Datenkompression abgeschaltet.

Mit timestep 0.0001*Tp gibts ca. -165dB,
mit timestep 0.001*Tp vielelicht -140dB,
mit timestep 0.01*Tp ca. -80dB


Natürlich sollte man auch in der FFT >=1000 Punkte pro Periode haben.

Wenn man exakt N Perioden hat, dann braucht man kein Window
in der FFT.

Helmut
