Hallo,

kann jemand sagen, wie man bei Electronics Work Bench eine
Germaniumdiode simulieren kann?

(z.B. eine AA116)

Oder kann man solche virtuellen Bauteile irgendwo "runterladen"?

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... hat wirklich niemand eine Idee?

Habe auch schon im PC-Forum ein Thema eröffnet,
Beitrag "Electronics Work Bench, Simulation älterer Bauteile"
dort ist aber auch bisher keine Antwort eingetroffen!

Autor: Ganymed (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vieleicht bis Du der letzte Mensch
auf Erden der noch Ge-Dioden braucht?

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... immerhin, es antwortet jemand!
Allerdings bringt es nicht weiter!

Sonst noch jemand was zu sagen?

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Viel Spaß beim Selberschnitzen eines SPICE-Models aus einem Datenblatt.

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, hab jetzt mal geschaut, üblicherweise sind bei Dioden folgende Werte
gespeichert:

Sättigungssperrstrom =IS
Ohmscher Widerstand =RS
Sperrschichtkapazität =CJO
Sperrschichtpotential =VJ
Minoritätsträgerlebensdauer =TT
(Dotierungsgrad = M )
Rückwärtsdurchbruchspannung =BV
Emissionskoeffizient =N
Energielücke =EG
Temperatur-Exponent von IS =XTI
Funkelrauschkoeffizient =KF
Funkelrauschexponent =AF
Koeff. der Sperrschichtkapazität im Durchlassbereich =FC
Strom bei Durchsbruchspannung im Sperrbereich =IBV
Nenntemperatur =TNOM


Für die Ge-Diode AA112 finde ich in einem Datenblatt folgende Werte:

Vr max= 20V
I0 max= 20mA
Vf max/If= 1V/6mA
Ir max/Vr = 150uA/20V
Ir/Vr/Taub= 250uA/20V/56°C
T=25°C


Jetzt ist mir nur nicht klar, welche Werte wo hinkommen bzw. welche
Werte weggelassen werden können.
Kann jemand weiterhelfen?

IS =
RS =
CJO =
VJ =
TT =
BV =
N =
EG =
XTI =
KF =
AF =
FC =
IBV =
TNOM =

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist doch der Spaß. Wenn du damit fertig bist, weißt du mehr über das
Spice-Diodenmodel als du je wissen wolltest. Du könntest natürlich auch
den Wizard von Multisim (so heißt die Electronics Work Bench seit
einiger Zeit) verwenden.

Autor: Norgan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Ganze ist kein Spass, auch wenn man sich die Parameter in Schritten
aufbauen kann:

Zur Modellierung des Gleichspannungs-Verhaltens brauchst du IS, RS, N,
BV, IBV. Alle Werte sollten aus dem Datenblatt, nicht zuletzt aus den
Diagrammen rauslesbar sein. Zur Not musst du eine Diode ausmessen, wenn
es keine Diagramme gibt.

Ziel ist es Werte für IS, RS und N zu finden mit der die in SPICE
verwendete modifizierte Shokley-Gleichung eine Kurve in
Durchlassrichtung liefert, die der aus dem Datenblatt (oder der
gemessenen) entspricht. Man macht also eine eine Interpolation der
Kennlinie.

N=1 ist ein guter Start, allerdings sollte man N angleichen bis die
I/U-Kennlinie (Shokley-Gleichung) der im Datenblatt entspricht.

Wenn man BV und IBV nicht im Datenblatt findet, kann man es erst mal bei
den voreingestellten Werten lassen, beziehungsweise BV als rund 1,5 mal
die angegebene maximale Betriebsspannung in Rückwärtsrichtung annehmen.

Für die Modellierung des dynamischen Verhaltens brauchst du CJ0, TT, M,
FC und VJ. Wenn nicht im Datenblatt angegeben kannst/musst du die Werte
durch Interpolation aus dem C/Ur-Diagramm (Kapazität in Sperrichtung)
herausinterpolieren. FC=0.5 ist ein guter Start. TT, wenn nicht im
Datenblatt angegeben, musst du messen oder mit der Voreinstellung leben.

Für die Modellierung des Temperaturverhaltens brauchst du EG, XTI und
TNOM. TNOM=25 (es sei denn, du hast nicht die Kurven für Raumtemperatur
genommen). EG=0.67 für Germanium. XTI kann/muss man sich aus dem
Diagramm für Temperaturabhängigkeit im Datenblatt rausinterpolieren.

Wie gesagt, kein Spass. Ein Tool wie
http://www.intusoft.com/spicemod.htm ist vermutlich eine gute Idee
(keine Ahnung wie teuer das ist).

Alternativ ist jetzt der Zeitpunkt sich zu fragen, ob du die Diode
wirklich in SPICE brauchst. Nebenbei bemerkt, sollte dir irgendwann mal
ein Exemplar dieser Typen über den Weg laufen, die was von "exakten
SPICE-Modellen" reden, die sie für ihre ach so tollen Simulationen
haben/brauchen, dann lach sie einfach aus.

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

vielen herzlichen Dank für die ausführliche Antwort!

Das ist ja doch viel aufwändiger, als ich dachte.

Im Prinzip brauche ich die virtuelle Germanium-Diode
nur für das hobbymäßige Simmulieren von Begrenzer- und
Kompressorschaltungen im NF-Audiobereich.

Weil ich aus Erfahrung weiß, dass Ge-Dioden ohnehin i.d.R.
erheblichen Exemplarstreuungen unterworfen sind, wäre es
vielleicht sinnvoll, einfach eine bestehende Diode bei EWB
so umzustricken, dass die Kennlinie in etwa einer Ge-Diode
nahkommt.

Bei einer Schottky-Diode geht ja immerhin die Durchlassspannung
schon mal in die richtige Richtung.

So ganz habe ich noch nicht verstanden, welche Parameter für meine
Zwecke geändert werden müssen, habe jetzt auch leider nicht die Zeit,
das noch mal genauer unter die Lupe zu nehmen, werde mir deine Antwort
übers WE genauer durchlesen.

Es wundert mich aber auf jeden Fall, dass solche Bauteile wie
Ge-Halbleite nicht mittlerweile zur Verfügung stehen, es gibt doch
sicher einen Haufen Leute auf der Welt, die virtuell mit solchen Teilen
experimentieren, und sei es nur zu Lehrzwecken.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht bringt dich das hier ja weiter?

http://www.macs.ece.mcgill.ca/~rfic/EC2/Files/1n34a.txt

Ich habe einfach mal nach "germanium diode spice model" gegurgelt.

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, Danke!!!
Hab auch schon alles mögliche in der Richtung gegoogelt, "spice model"
ist wohl das Zauberwort.
Werds gleich mal testen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

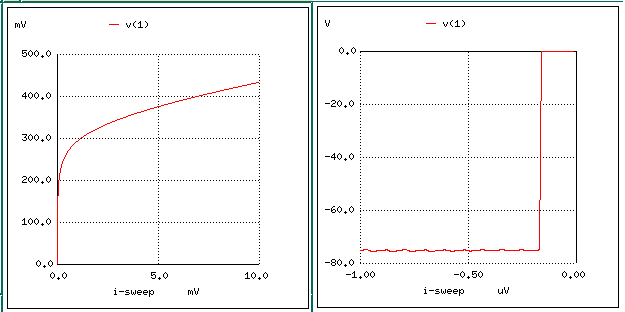

Anbei die Durchlass- und Sperrkennlinie, die Spice aus diesem Modell
simuliert.  Sieht ganz brauchbar aus, denke ich mal.  (Die x-Achse
ist falsch beschriftet, ich habe eine Stromquelle genommen, da müssten
also mA und µA stehen.)

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hab die Werte jetzt auch mal eingegeben und habe auch einen brauchbaren
Eindruck.


Habe übrigens bei einigem Suchen auch noch Werte für den
Germaniumtransistor AC128 und AC127 entdeckt (aber noch nicht getestet):

http://www.diyaudio.com/forums/showthread.php?thre...

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 1N34A und die erwähnte AA112 sind schon deutlich unterschiedlich.

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja, das stimmt, aber für den anfang geht es.

wenn man irgendwie mit vertretbarem aufwand eine AA112 oder AA116 oder
AA119 simulieren könnte, wäre das natürlich super!

Autor: Norgan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn es irgendeine Diode sein darf, dann hätte ich mir den ganzen Text
sparen können :-(

Autor: Germer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
neenee, eine echte AA112 o.ä. wär auf dauer schon gut.

ich wollte die tage mal einen blick in d. nührmanns "großes werkbuch
elektronik" werfen, ob da nicht ein paar brauchbare parameter o.g. diode
aufgelistet sind, die man eventuell auch einfach ergänzend bei der 1N34A
einfügen kann, um der sache näher zu kommen.
