Hallo,

Leerlaufübersetzungsverhältnis: U_1N / U_20 = 10kV/400V verkettete Spg.
S_N = 200kVA
Kupferverlustleistung P_K=1,3kW
u_K = 5%

Der Transformator ist in Stern geschaltet.

Ich soll I_K bestimmen. Wie mache ich das. Mit Erklärung. Habe leider
keinen Plan von Drehstrom. Versteh es irgendwie nicht. Habe die Bücher
vor mir. Komme damit aber Null klar. Hilfe :(

Autor: Hilflos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich fange mal an:

Ich habe also die verkettete Spg. gegeben. Daraus mache ich doch mit der
beziehung U_Strang = U_1N/sqrt(3) meine Strangspg.

Ich kann jetzt doch die Scheinleistung bestimmen in jeder Phase. Also
S_1N /3 .

Damit habe ich eine Scheinleistung von 200000VA/3 und eine Spg. von
U_Strang = U_1N/sqrt(3) in jeder Phase. Ich kann nun meinen Nennstrom
I_N berechnen.

(200000VA/3)/(10000V/sqrt(3)) = 11,55 A

Korrekt? Wenn nein, dann bitte Erklärung :(

Ich habe im KS Fall doch nur die beiden Windungswiderstände in Reihe zu
den zwei Streuinduktivitäten, da die Hauptinuktivität rausfällt.

Ich habe ja nun P_k gegeben. Das teile ich wieder durch 3, da ich ja 3
phasen habe, korrekt?

Dann rechne ich R = (P_k/3)/I^2_k = 3,24 Ohm. => wenn r_1 = R_2', dann
ist R_1 = 1,6 Ohm

Wo ist der Fehler? habe andere Lösungen :(

Autor: Michael Maier (bruckschi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Muss man nicht bei Drehstrom mit Wurzel 2 rechnen?

Autor: Hilflos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein WURZEL 3.

Aber die rechnung ist falsch. Hilfe

Autor: Michael Maier (bruckschi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

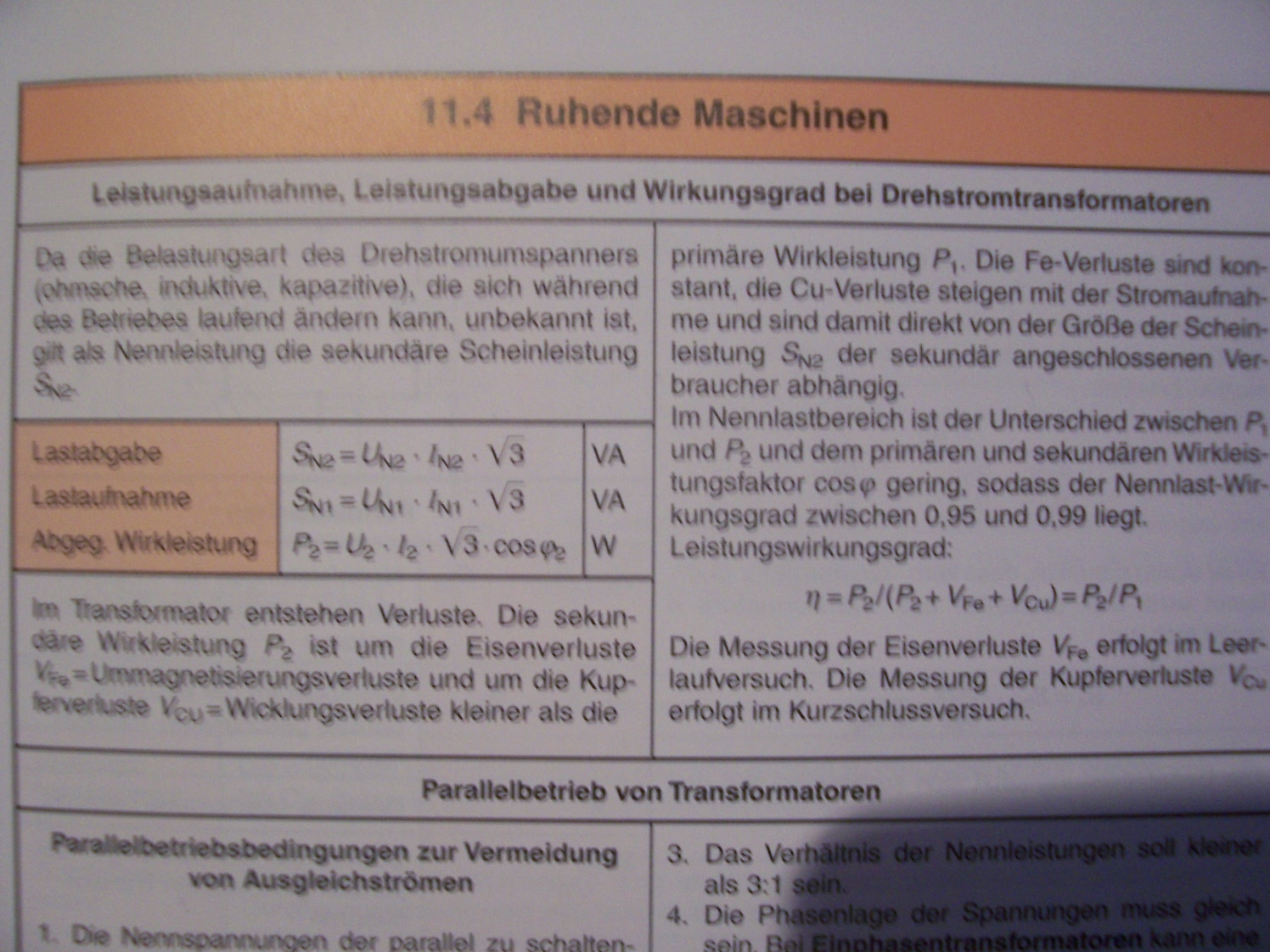

Stimmt war Wurzel3. Anbei ein Bild aus meinen Tabellenbuch, vielleicht
kannst du damit was anfangen. Falls du es zu lösen schaffst, schreib
bitte die Lösung rein.

Autor: Hilflos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es handelt sich um eine Transformator. Danke. Hoff, dass noch Hilfe
kommt. Ist S_N die Nennscheinleistung des gesammt Trafos ? also durch 3
damit man die eines trafos hat ?

Autor: Hilflos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also ist es korrekt über das einphasige ESB zu gehen?

Autor: Trafowickler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kurzschlussstrom ist doch ca. Nennstrom/u_K ?

Ich entsinne mich nur noch ganz dunkel ...

Autor: tex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Herr Hilflos.
Da die Rechnung in dieser Form als Beispiel im Fachkundebuch zu finden
ist, sollte es eigentlich nicht das Problem sein, oder?
Zuerst zeichne Dir mal die Schaltung des Trafos, also die drei Windungen
mit dem Sternpunkt, auf.
Dann zeichnest Du Dir alle gegebenen Kenngrößen ein und den Stromweg,
der bei Kurzschluss zum tragen kommt.

Dazu fügst Du noch ein paar Erkenntnisse aus den vorhergehenden
Semestern ein, aus dem Bereich der Stromdurchflossenen Spulen z.B. und
solche Dinge wie Induktiver Widertstand und dessen Berechnung.

Dann nimmst Du Dir die Aufgabe und liest Sie noch einmal genüsslich,
ruhig durch, denn es gibt beim Trafo, insbesondere bei Drehstrom 4
verschiedene Kurzschlüsse.

Dreiphasig,
Zweiphasig,
Einphasig gegen den Sternpunkt
Dreiphasig gegen den Sternpunkt.

Und weil es eine Trafo ist, gibt es auch noch 2 Kurzschlussströme zu
jedem Fall, nämlich den Primär-Strom und den Sekundär-Strom. Sofern Du
keine weiteren Angaben zum Trafo hast, DYN, DZ, YY oder so etwas, ist
davon auszugehen, dass sich der komplette Kontext Deiner Berechnung auf
die Sekundärseite bezieht, denn alles Andere wäre lesen im Kaffeesatz.
Du kannst es natürlich als Fingerübung ansehen und für alle
Kurzschlussfälle und alle Wicklungstypen berechnen.

>> (200000VA/3)/(10000V/sqrt(3)) = 11,55 A
Das ist nicht der Primär-Nennstrom bei Vollast. Es fehlt die
Berücksichtigung der oben explizit angegebenen Verluste.

Autor: tex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nennstrom/u_K ?
 OK lass mal sehen ....

I(k) soll gleich sein I(Nenn)[A] / U(k)[V] ? Dann würde der
Kurzschlussstrom in [Siemens] angegeben? Sowas hab ich auf einem Trafo
noch nicht gesehen.

Autor: FM-Scanner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit u_K meinte ich die relative Kurzschlussspannung, Einheit "1".
                       ********

Wurde ganz früher bei Trafos mit angegeben ...

Autor: tex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahh, ich sehe, Du hattest Sie ja klein geschrieben ...
In diesem Fall entschuldige ich mich 1000 Mal nehme alles zurück und
behaupte das Gegenteil  ;-)

Autor: tex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag.
> In diesem Fall entschuldige ich mich 1000 Mal nehme alles zurück und
behaupte das Gegenteil  ;-)

Das bezieht sich natürlich nur auf

> Dann würde der Kurzschlussstrom in [Siemens] angegeben

und nicht auf die Formel

> Nennstrom/u_K

denn in diesem Fall wäre der Kurzschlussstrom ja kleiner als der
Nennstrom.

Darum lehne ich die Abkürzung der Berechnung über die relative
Kurzschlusspannung ab. Es geht das Verständnis für Ursache und Wirkung
verloren, der Bezug zum ohmschen Gesetz und es wird blindes
Formelauswendiglernen betrieben.

Autor: FM-Scanner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die rel. Kurzschlussspannung eines Transformators betrage
z.B. 5%.

Dann wäre lt. obiger Formel der Kurzschlussstrom also:

I(nenn)/5%= 20*I(nenn).

Hat mit "blindem Auswendiglernen" ( wenigstens bei mir ) nichts zu tun,
nur mit Vereinfachung der Betrachtung.

Autor: Hilflos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke. Habe es nun gecheckt. Ich soll nun dass KZ Ersatzschaltbild
nehmen und statt dem KZ 4 Motoren gleichen Typs mit einem
Leistungsfaktor von  0,78 parallelschalten. Der Transformator nimmt in
dem fall seine Scheinlesitung S_N von 200kVA auf. Der Trafo liegt an
Nennspannung U_N1=10kV.

Demnach habe ich ja eine Schaltung der Widerstände R = 5,2 mOhm in Serie
mit der Induktivität 39,67 mOhm und nun statt der KZ in Serie mit einer
parallelschaltung der Impedanzen Z_Motor.

Ich kann nun ja das einphasige ESB betrachten. Die Eingangsspannung wäre
ja U_1N/3

Die Scheinleistung für die Phase wäre S_N/3

Es fließt nun der Strom S_N/3=U_1N/3 *I => I = 20 A korrekt?

Mit dem Strom kann ich den Spgs. Abfall an R+X berechnen. Damit kann ich
die Eingangsspg. - die Spannung an R+X berechnen. => Spg. an den
Motoren. Mit dem Strom I = 20 A und der Spannung an den Motoren kann ich
Z_M_ges. berechnen, oder?
