Forum: Platinen [Eagle] Frage zu Mirror-Befehl


Autor: Mathias O. (m-obi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,

ich habe ein kleines problem, unzwar habe ich ein Layout. Dort kommen
auf dem Top und dem Bottom Layer jeweils ein paar Bauteile. Nun habe ich
bei einem Bauteil, welches auf den Bottom Layer soll, den Mirror-Befehl
ausgeführt. Dort hat dann Eagle ein paar Vias eingefügt. Weshalb kann
ich mir schon denken. Nur sind Normalerweise Pads doch durchkontaktiert
und kommen so auch an die Leiterbahnen auf der anderen Seite an. Aber so

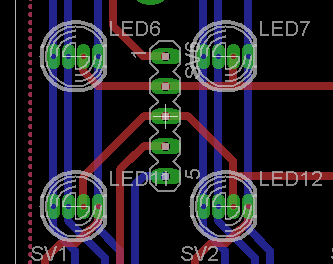

ist es hier anscheinend nicht. Hab auch zwei Bilder gemacht, einmal
vorher und einmal nachher, mit dem Mirror.

Autor: Mathias O. (m-obi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Und hier nachher. Kann mir jemand sagen, wieso dass so ist?


MfG
Mathias

Autor: Mathias O. (m-obi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sind die Pads nicht auch durchkontaktiert, dann brauch Eagle da keine
Vias hinmachen.

Autor: Markus ---- (mrmccrash)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ganz einfach: du hast beim Mirror auch die Leiterbahnen mitgedreht. Wenn
du ganz nah ran zoomst und dann mit dem Mirror-Tool auf das kleine Stück
Leiterbahn klickst, sollte alles wieder schön sein!

_.-=: MFG :=-._

Autor: Mathias O. (m-obi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aaassoooo, ok danke. Vielleicht sollte man vor dem Roten, den Mirror
anwenden. Dann kommt sowas nicht zustande.
