Ich benötige viel Hilfe beim Aufbau einer simplen Schaltung.

Ich habe ein Canon 580ex 2 Systemblitzgerät, welches über eine PC-Sync
Buchse verfügt. Auf dieser liegen konstant ca 2,4Volt und während der
Auslösung konstant ca 0,8Volt an. Beim Abfall von 2,4 auf 0,8 Volt würde
ich gern einen Funksender (Cactus Triggers V2s) "zünden". Beim
Kurzschließen der beiden Kontakte am Eingang des Senders löst dieser
aus.  Es reicht ein sehr sehr kurzer Kontakt damit der Sender reagiert.
Im Normalbetrieb wird der Sender von dem Mittenkontakt des Blitzschuhs
der Kamera ausgelöst. Am liebsten wäre mir eine Schaltung die keine
(oder keine eigene) Stromversorgung benötigt. Ich bin überfordert mit
der Vielfalt an passiven Bauteilen (IGFet, pnp-Transistoren, ka was man
am besten nimmt).

Ist jemand bereit mir beim Aufbau der Schaltung zu helfen?

mfg
Michael S

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat die PC-Buchse auch GND?

Lukas

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JA. Zwei Kontakte. Habe mit diesen beiden die 2,4 und 0,8 Volt gemessen.

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Liegen auf den Eingangskontakten vom Sender Spannungen (zueinnander)?

Lukas

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falls eines ne Spannung und das andere GND ist, könntest du ganz einfach
nen pnp Transistor z.B. BC327 mit einem Geeigneten Basisvorwiderstand
reinhängen.


ukas

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich versteh dein Problem nicht.

Deine Kamera hat eine PC-Buchse und dein Funkblitz einen PC-Eingang.

Das solle doch zusammenpassen, was willst du da dazwischenbauen ?

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du könntest auch ein Si Diode verwenden, um den nötigen Spannungsabfall
zur Basis zur erreichen.
                                ---------Anschluss 1
                                |
                                |
                              | /
                              |/
PC-Sync---------Diode---------|\   BC327
                              | \
                                |
                                |
                                |
GND_Sync--------------------------------- Anschluss 2

Wobei hierfür der Anschluss 2 auch GND sein müsste.

Lukas

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1. Hat der Sender keinen PC-Sync Eingang (auch keine PC-Buchse sondern
Mono-Klinke - deswegen das Kabel im Bild)
2. Braucht der Sender einen "kurzschluss" um zu zünden. Der Abfall von
2,4 auf 0,8 Volt bewegt ihn nicht dazu.

Ich messe den Sender gleich durch.

Lukas kann ich in deine Schaltung auch einen Optokoppler einbauen
(Zwecks Sicherheit für meinen Blitz)

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf dem Sender liegen 4.6 Volt an

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> 1. Hat der Sender keinen PC-Sync Eingang

Aha.
http://www.hardwareluxx.de/community/showthread.php?t=526388

Vielleicht solltest du noch mal in die Schachtel gucken.

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@MaWin Ich danke dir erst einmal dafür, dass du dich meines Problems
annimmst. Weiter ließ sich mir aber nicht herausfinden welcher Aspekt
dich davon überzeugt, der Sender habe einen PC-Sync Eingang. In den
Schachteln in denen der Sender verkauft wird liegt das Kabel bei
(welches ich absichtlich mit auf dem Foto abgebildet habe). Dieses Kabel
gehört aber eher zu dem mitgelieferten Empfänger. Trotz der Tatsache,
dass es mechanisch in den Sender passt stellt dies noch keine
Möglichkeit der Kommunikation zwischen einer PC-Sync Buchse wie sie im
genannten Systemblitz verbaut ist und dem Sender dar.
Verstehst du nun mein Problem?

mfg
Michael S

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Weiter ließ sich mir aber nicht herausfinden welcher Aspekt
> dich davon überzeugt, der Sender habe einen PC-Sync Eingang

Absatz 6.1 der verlinkten Seite:

6.1 Der Sender lässt sich auf drei Arten mit dem Body verbinden: Über
den Blitzschuh, über ein TTL-Kabel oder über die PC-Buchse:

> den Schachteln in denen der Sender verkauft wird liegt das Kabel bei
> (welches ich absichtlich mit auf dem Foto abgebildet habe). Dieses Kabel
> gehört aber eher zu dem mitgelieferten Empfänger. Trotz der Tatsache,
> dass es mechanisch in den Sender passt stellt dies noch keine
> Möglichkeit der Kommunikation zwischen einer PC-Sync Buchse wie sie im
> genannten Systemblitz verbaut ist und dem Sender dar.
> Verstehst du nun mein Problem?

Nicht wirklich. Der Beschreibung nach liegen mehrere Kabel bei, eins
davon soll funktionieren.

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehme jetzt einfach mal frech an dass du dich mit der Materie
Fotografie (und der Technik die damit in diesem Fall verbunden ist)
nicht auseinanderestzt.
Zur Aufklärung:
-Blitzschuh: Sender bekommt direkt über Mittenkontakt sein Signal von
der Kamera - geht nicht denn da sitzt ja der Systemblitz
-TTL-Kabel: Gemeint ist ein Verlängerungskabel für den Blitzschuh ->
siehe Blitzschuh
-PC-Buchse: Gemeint ist die PC-buchse des Bodies (Kameragehäuse). Diese
Buchse findet man aber nur in Preisklassen die über der meiner Kamera
liegen und da ich nunmal meine Kamera so nutzen will wie ich es benötige
lasse ich mich zu Basteleien hinreißen. Vorrausgesetzt ich finde
jemanden der mir hilft :)

@Lukas Lukas bist du noch bei mir? Kann ich deiner Schaltung irgendwie
einen Optokoppler hinzufügen damit ich nicht gefahrlaufe meinen Blitz zu
beschädigen oder ist diese Sicherheit bereits in deiner Schaltung
gegeben? Ich brauch nurnoch ein OK von dir und ich löte das Zeug
zusammen. Hab einige Bauteile parat und bin super geil auf diese
Möglichkeit!!

mfg
Michael S

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

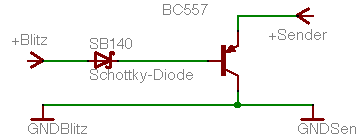

Ich hab eben die Sachen rausgesucht:

BC557 PNP Transistor

SB140 Schottky Diode - Ich hoffe diese erfüllt den gedachten Zweck. Habe
mich versucht in wikipedia zu informieren und lediglich das
Charakteristika herausstellen können dass die SI oder Schottky Dioden
einfach eine niedrigere Spannung benötigen um zu "funktionieren" /zu
leiten (in die Richtung in die sie sollen)

CNY17 Optokoppler


Ich hoffe alle Bauteile sind schnell genug für 1/200 Sekunden

Autor: Michael S (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mein Blitzgerät ist mir lieb und teuer. Ich weiss nicht wie ich in diese
Schaltung ein Optokoppler einfügen könnte ohne extra Stromquelle. Kann
mir das eben jemand absegnen oder verbessern damit ich endlich
ausprobieren kann :)

mfg
MichaelS

Autor: Lukas R. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sry war beim  Autöhändler hier is ne Schaltung mit OK. Shottky dioden
haben zu wenig spannungsabfall. Du brauchst silizium dioden mit min.0.7V
Spannungsabfall. TEste die Schaltung aber erst in ner sicheren Umgebung
bevor du die Geräte anhängst. ist aber langsamer, als wenn du nur einen
transistor verwendest.

Lukas

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vergiss nicht den R5 auf deine Spannung anzupassen.

Lukas

Autor: Michael S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du brauchst dich nicht für meine Ungeduld entschuldigen. Ich danke dir
vielmals.

Ist das richtig dass das ein NPN ist? Ich verstehen nur scheinbar den
rechten Teil der Schaltung ab dem Optokoppler

Kann es sein dass ich mit dem Opto den Ausgang (TTL) zu hoch belaste?!
Erfahrungswerte sind hier gefragt.

Muss ich R6 noch anpassen?

danked
Michael S

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
leider gehts nicht anders ohne eigen stromversorgung  miss mal den strom
dann sie nach ob das für TTL zulässig ist.

naja das mit r6 ist so ne sache wenn du ihn zu klein machst brennt der
optokoppler durch. desto größer der widerstand ist, desto langsamer ist
die schaltung. setzt ihn am besten so an, dass du etwa 20 prozent unter
demm zulässig stromes liegst.

ja ist ein npn da die schaltung selbst ein invertierer ist.  aber wie
gesagt bau die mal auf nem steckbrett auf und probier sie aus.

werde versuch morgen mal reinzuschauen vielleicht gibts ja schon
fortschritte

lukas

Autor: Alex Bürgel (Firma: Ucore Fotografie www.ucore.de) (alex22) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael S. ;-)

Die Schaltung von Lukas R. wird so, meiner Meinung nach, nicht klappen.
Du hast es schon richtig erkannt, die PC-Buchse des 580EX-II kann man
nicht mit 120 Ohm belasten.
Habe gerade nachgemessen:
Bei mir liegt die Leerlauf-Spannung an der PC-Buchse bei 4,15V (nicht
wie bei dir 2,6V; komisch, warum?!) und der Innenwiderstand der
PC-Buchse liegt bei über 1MOhm...
Der Cactus hat, wie bei dir auch, eine Leerlauf-Spannung von 4,6V und
einen Innenwiderstand von genau 100kOhm.

Schade, dass er nicht bei 0,8V auslöst. Sollte er eigentlich machen.
Werde mir das am Montag mal auf der Arbeit mit einem Oszi anschauen...

Ach so: Außerdem scheint zwischen dem Pull-Up in der PC-Buchse und Vcc
des Blitzes noch eine Diode eingebaut zu sein.
Ein Opto-Koppler ist hier, meiner Meinung nach, nicht nötig, da der
Cactus mit seiner 12V-Batterie (und 100kOhm Innenwiderstand) nicht im
Stande sein dürfte das Blitzlicht zu beschädigen. Selbes gilt auch für
die andere Richtung wobei das ja nicht soo schlimm wäre ;-)

Schöne Grüße,
Alex

Autor: Lukas R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dann müsste ja eigentlich die erste Schaltung fungtionieren nur ersetzte
die die diode. dann sollte es funktionieren.. natuerlich muss man auch
hier au die grenzwerte achten.

was mir gerasde einfällt probier doch mal die massen deiner geräte zu
verinden un nur eine diode dazwischenzu hängen kann sein dass dein blitz
schon ab rund 0.4V reagiert.... da müssen aber die aneren was zur
sicherheit sagen

lukas
