Forum: Platinen Abstandshalter für LCD


Autor: Dieter S. (accutron)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

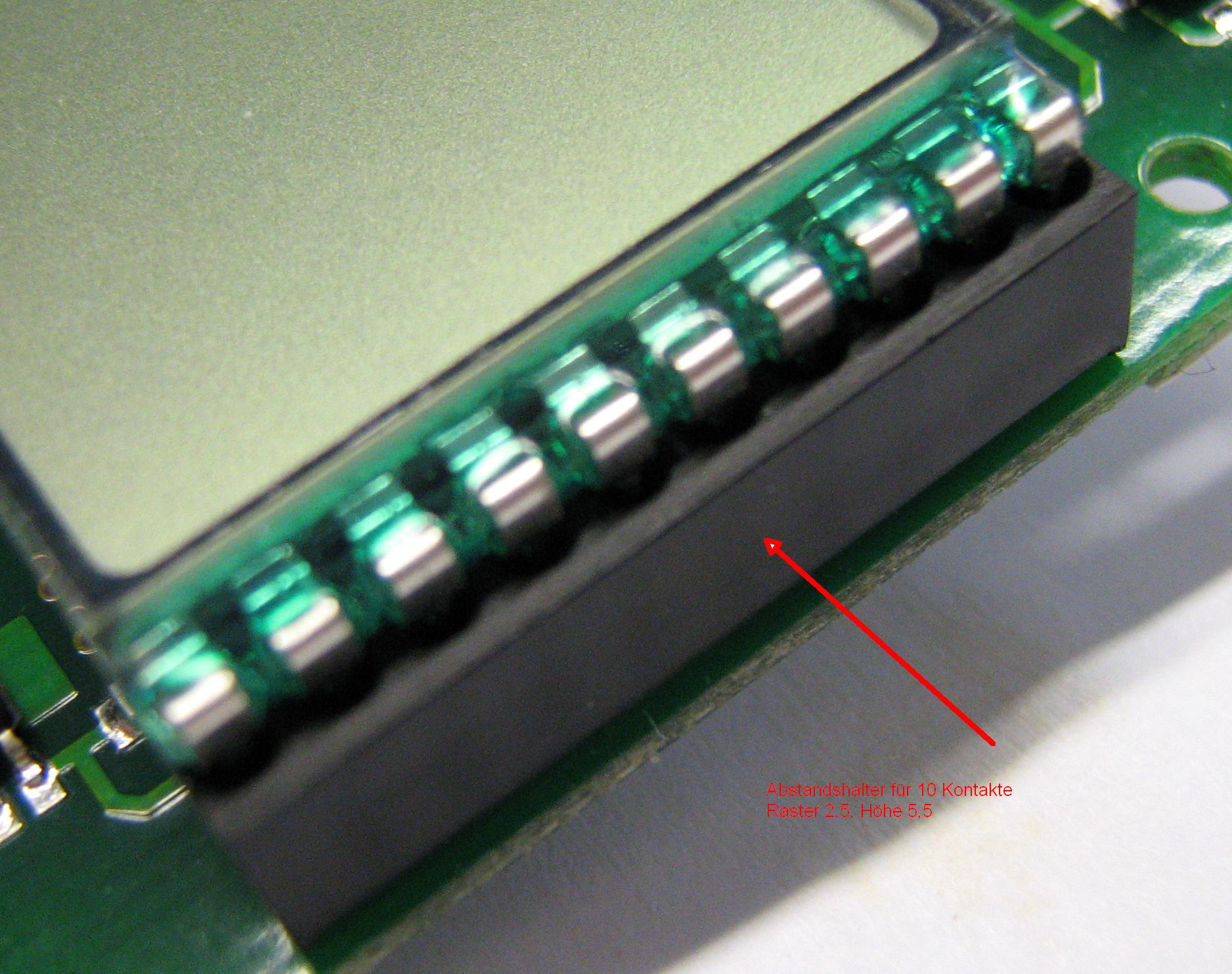

ich suche einen Kunststoffabstandshalter für ein LCD, welches pro Seite
10 Kontakte hat, Rastermaß 2,5 (nicht 2,54). Die Höhe des
Abstandshalters ist ca. 5,5 mm. Siehe Bild.
Ein Durchforsten des Internets war bisher erfolglos.

Danke.

Gruß

Dieter

Autor: Frankl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht Meßfehler 2,5 ?

Autor: Christoph Z. (rayelec)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für ein Serieprodukt oder eine "Bastelarbeit"? Für letzteres einfach
einen DIP-20 Sockel halbieren. Die 0.04mm machen auf 10 Pins nichts aus.
(Vielfach erprobt mit russischen ICs, die haben auch 2.50mm Pinabstand)

mfG

Autor: Dieter S. (accutron)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph,

ich suche nur einen Abstandshalter, keinen Sockel. Wahrscheinlich muss
man es anders machen, weil es das Spezialteil auf dem Foto nicht mehr
gibt.

Bei Bürklin habe ich etwas ähnliches gesehen, da stimmt sogar das
Rastermaß. Aber leider ist die Höhe nicht 5,5 mm, sondern 3,2 mm. Die
Polzahl stimmt auch nicht, es ist 16-polig, aber trennbar.

Muss ich weiter schauen oder mir eine Alternative überlegen.

Gruß

Dieter

Autor: Frankl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Buchsenleiste von Reichelt BL 1X20G 2,54 Höhe 5,0mm

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter S. schrieb:
> Christoph,
>
> ich suche nur einen Abstandshalter, keinen Sockel. Wahrscheinlich muss
> man es anders machen, weil es das Spezialteil auf dem Foto nicht mehr
> gibt.
du könntest auch so dünne kunstoffröhrchen nehmen ist zwar nicht so
komfortabel aber im notfall zuscheidbar.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
5,5mm wird schwer. Aber für mehr könnte man doch sowas benutzen:
http://www.csd-electronics.de/de/groups/g_235/imag...
