Hardware -Operationsverstärker-

[Günter König (Gast)]

Hallo Leute,

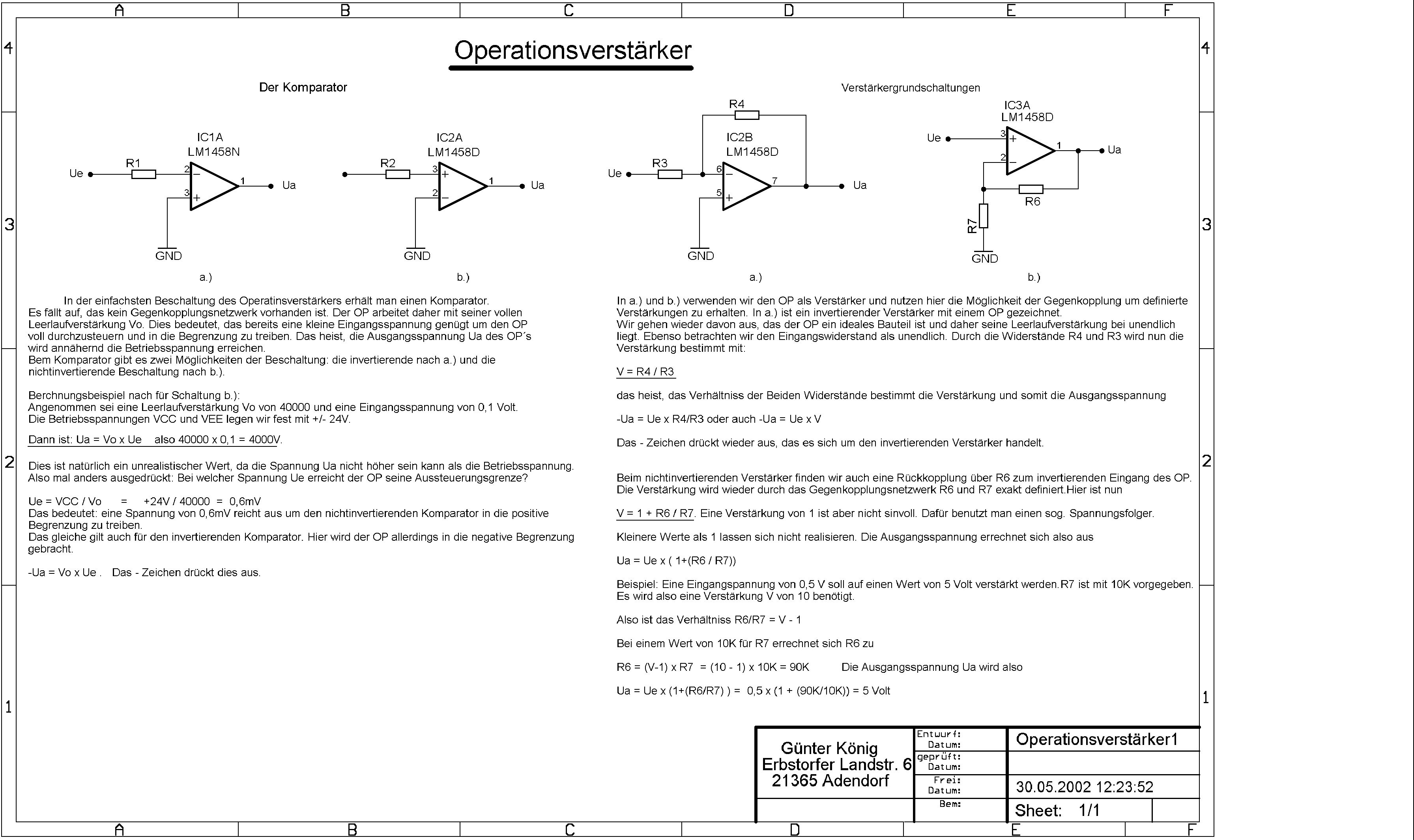

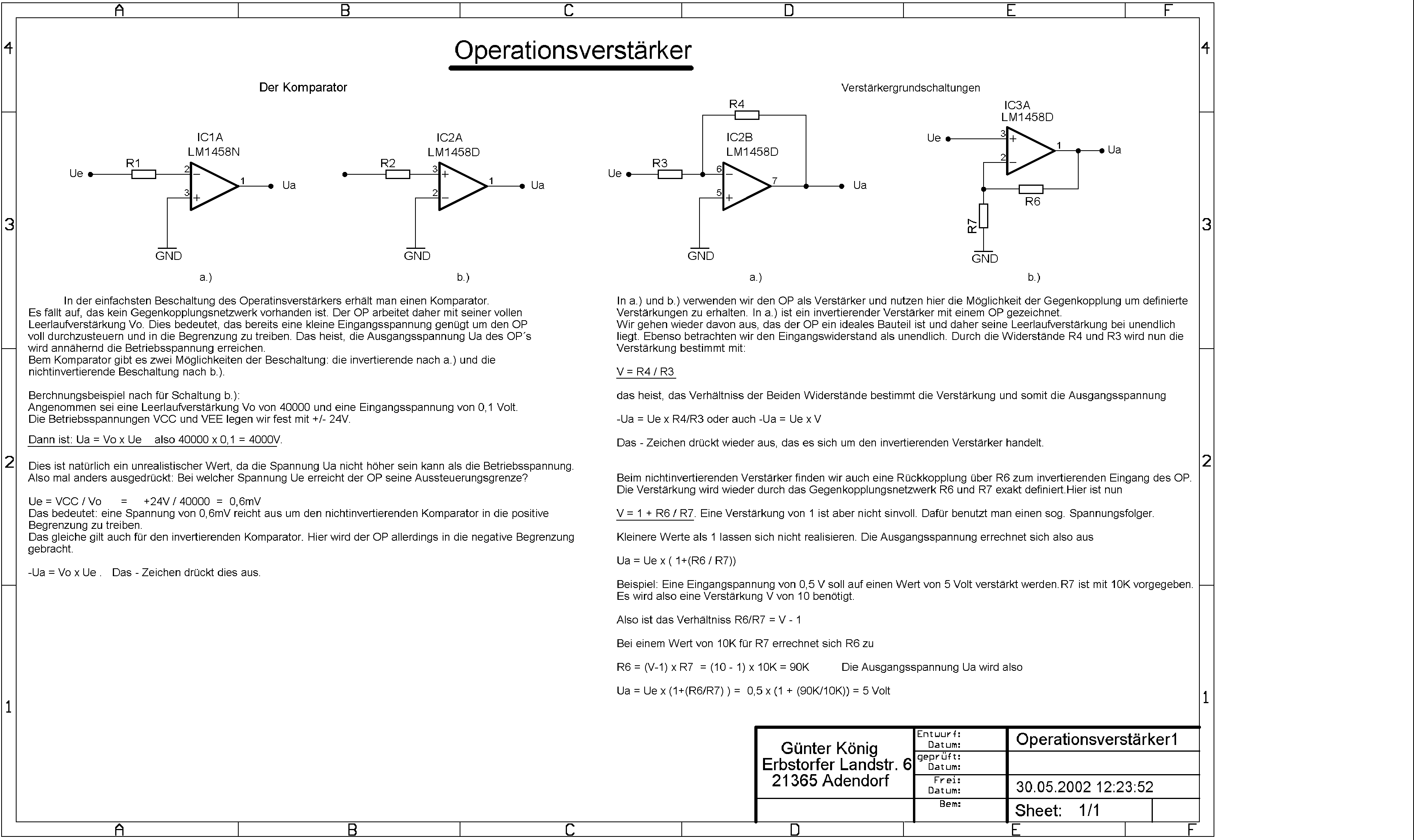

hier mal ein paar grundlegende Grundlagen fast ganz ohne Mathematik.
Möglicherweise verliert ja dieses Teil ein wenig von seinem Mysterium.
Die Grundlagen will ich noch in einem 2. oder 3. Teil weiterführen ( in
Kürze ) und falls Interess besteht auch einige konkrete Anwendungen.

Gruß,
Günter

[Connector (Gast)]

Guten Tag Gunther, hast du bereits die 2. und 3. Fortsetzung erstellt
oder bist du noch am Schreiben?

[Mampf F. (mampf)]

Connector schrieb:
> Guten Tag Gunther, hast du bereits die 2. und 3. Fortsetzung
> erstellt
> oder bist du noch am Schreiben?

21 Jahre am Schreiben 😂

Kuckst du hier:
https://www.mikrocontroller.net/articles/Operationsverst%C3%A4rker-Grundschaltungen

[Marcel V. (mavin)]

Connector schrieb:
> hast du bereits die 2. und 3. Fortsetzung erstellt oder bist du noch am
> Schreiben?

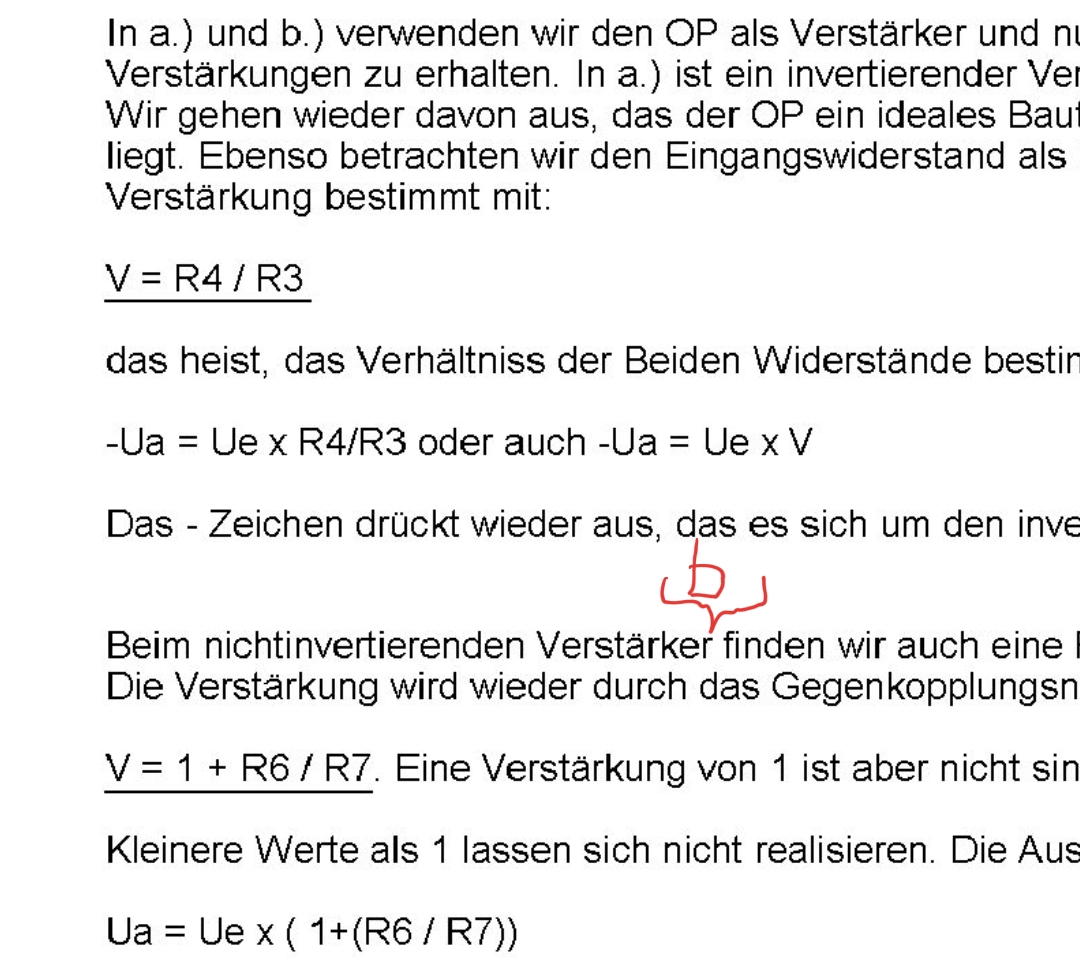

Wenn er mit dem 2. und 3. Teil fertig ist, kann er gleich den 1. Teil
überarbeiten, denn die Schaltungen a) und b) sind gleich. So sollte er
das auch in seinen Text reinschreiben, sonst erwartet man zur Schaltung
b) noch eine Erklärung, die aber richtiger Weise nicht vorhanden ist.

[Rainer W. (rawi)]

Marcel V. schrieb:
> ... denn die Schaltungen a) und b) sind gleich.

Bis auf das Vorzeichen des Ausgangssignals hast du natürlich recht.
Beide Schaltungen verwenden den OP ohne Rückgekopplung.

> So sollte er das auch in seinen Text reinschreiben, sonst erwartet man
> zur Schaltung b) noch eine Erklärung, die aber richtiger Weise nicht
> vorhanden ist.

Du solltest vielleicht beim Lesen der Beschreibung nicht schon nach der
fünften Zeile aufgeben ;-)

[Marcel V. (mavin)]

Rainer W. schrieb:
> Du solltest vielleicht alle sieben Zeilen der Beschreibung lesen.

Ich nehme alles wieder zurück und behaupte nun, dass er im
weiterführenden Text einfach nur an passender Stelle das zu erwartende
"b" einfügen sollte.

[Heinrich K. (minrich)]

User 'Connector' hat sich extra heute angemeldet, um diesen Trollpost zu
platzieren. Er hat sich nur Minuten später wieder abgemeldet und
amüsiert sich jetzt wahrscheinlich köstlich darüber, wie "Ihr" das
Gespräch mit dem Autor der 21 Jahre alten sieben Zeilen sucht.

Er hätte auch das Telefonbuch von vor 21 Jahren raussuchen können.

[Marcel V. (mavin)]

Heinrich K. schrieb:
> sieben Zeilen sucht.

Wenn man es genau nimmt, ist es sogar die 10. Zeile. Aber das nur am
Rande.

[Heinrich K. (minrich)]

Marcel V. schrieb:
> Wenn man es genau nimmt, ist es sogar die 10. Zeile. Aber das nur am
> Rande.

Na Hauptsache, Du hast Dich nochmal zum Trollopfer gemacht, der Hirnfurz
muss einfach raus.

Aber das nur am Rande...

[Mampf F. (mampf)]

Heinrich K. schrieb:
> User 'Connector' hat sich extra heute angemeldet, um diesen Trollpost zu
> platzieren. Er hat sich nur Minuten später wieder abgemeldet und
> amüsiert sich jetzt wahrscheinlich köstlich darüber, wie "Ihr" das
> Gespräch mit dem Autor der 21 Jahre alten sieben Zeilen sucht.

Achwo, er hat sich aus Scharm gleich wieder abgemeldet 😂

Und selbst wenn nicht, was soll's - ein bisserl Spaß muss sein 😅

Hat zumindest zum Nachdenken angeregt, wie lange es das Forum schongibt
... 🤔

[Andrew T. (marsufant)]

Und das TI.com eine aktuelle mehrteilige Version der
Operationsverstärker Thematik hat... ;-)
