Forum: Mikrocontroller und Digitale Elektronik Infos zu zwei RGB LCD Displays


Autor: Browncoat (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

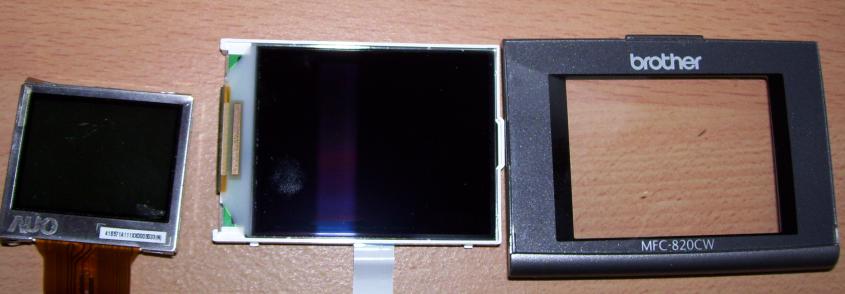

Hallo, habe hier aus zwei Druckern jeweils ein Display geborgen, einmal
ein AUO aus einem Lexmark (links), etwa 1.6 Zoll. Auf dem kleinen
Aufkleber steht 41S571A111XX0005033(N). Das Display hat 40 Kontakte. Die
Seite von AUO war da wenig Aufschlussreich.

Das zweite (mitte) ist aus einem Brother MFC-820CW . Es hat 18 Kontakte
und ist etwa 2.5 Zoll groß. Die Rückseite mit den Daten kommt im
nächsten Post. Wär nett wenn mir jemand von euch nähere Infos zu den
Dingern geben könnte.

Vielen Dank schonmal.

MfG BC

Autor: Browncoat (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier die Rückansicht vom Brother Display. Auf dem Etikett steht:

EDMMRF7KBS
LG6479001
KB67GH0198976

MfG BC

Autor: Marius S. (lupin) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab mal für dich die drei Aufschriften gegoogelt und ein Datenblatt
gefunden. Jetzt müsste man nur noch japanisch können um das Datenblatt
zu lesen.

http://www.cec-mc.ru/data/files/File/PDF/EDMMRF7KBS.pdf

Alternativ kann man den Japanischen Google-Mitarbeiter um eine
Übersetzung bitten:

http://translate.google.com/translate?hl=en&sl=ja&...

Das andere Display würde ich vergessen (ist bestimmt ein RGB interface,
der Aufwand lohnt doch gar nicht für so ein kleines Teil).

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das einzige was man zum Ansteuern aus dem Datenblatt rauslesen muss sind
4 Dinge:
- Auflösung und Typ
- Betriebsspannung
- Anschlussbelegung
- welcher Controller verbaut ist

Die ersten 3 kann ich auch im japanischen Datenblatt rauslesen, das
letzte finde ich dagegen nichtmal im übersetzen. Diese Infos musst du
also noch irgendwoher rausfinden um das LCD anzusteuern.

Autor: Browncoat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank euch beiden schonmal. Anscheinend hab ich bei Google immer
nach dem falschen Ausschau gehalten. Bis auf den Controllertyp ist alles
im Datenblatt zu finden (wie Benedikt schon schrieb) werd mal noch ein
wenig suchen.

Das AUO Display braucht anscheinend auch einen externen Inverter,
jedenfalls ist auf der Ansteuerungsplatine noch ne dicke Spule drauf.
Werd dieses Display aber mal zu den Akten legen.

MfG BC

Autor: Browncoat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe noch ein Datenblatt gefunden auf Englisch. ist zwar von einem
kleineren Display, der Controller dürfte aber der gleiche sein.

http://www.cec-mc.ru/data/files/File/PDF/EDMMRG2KAS.pdf

Als Interface steht auf der Seite nur 80CPU.

MfG BC

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In dem Datenblatt ist kurz die Init abgebildet (die man aufgrund der
unterschiedlichen Auflösung vermutlich nicht 1:1 übernehmen kann) und
der Chip genannt: NT7553
Allerdings gibt Novatek die Datenblätter nicht so ohne weiteres raus...

Autor: Browncoat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm zum NT7501, NT7701 und NT7703 hab ich Datenblätter gefunden,
vielleicht passt da ja etwas.

MfG BC

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Denke ich nicht: Das erste ist ein Controller für ein SW Display, das
andere sind nur einfache Treiber ohne Intelligenz.
Du könntest es mal mit der Init aus dem anderen Datenblatt versuchen. Es
wird vermutlich nicht perfekt sein (da andere Auflösung, falls es
überhaupt geht), aber wenn doch, dann kannst du es immerhin verwenden.

Autor: Mira (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

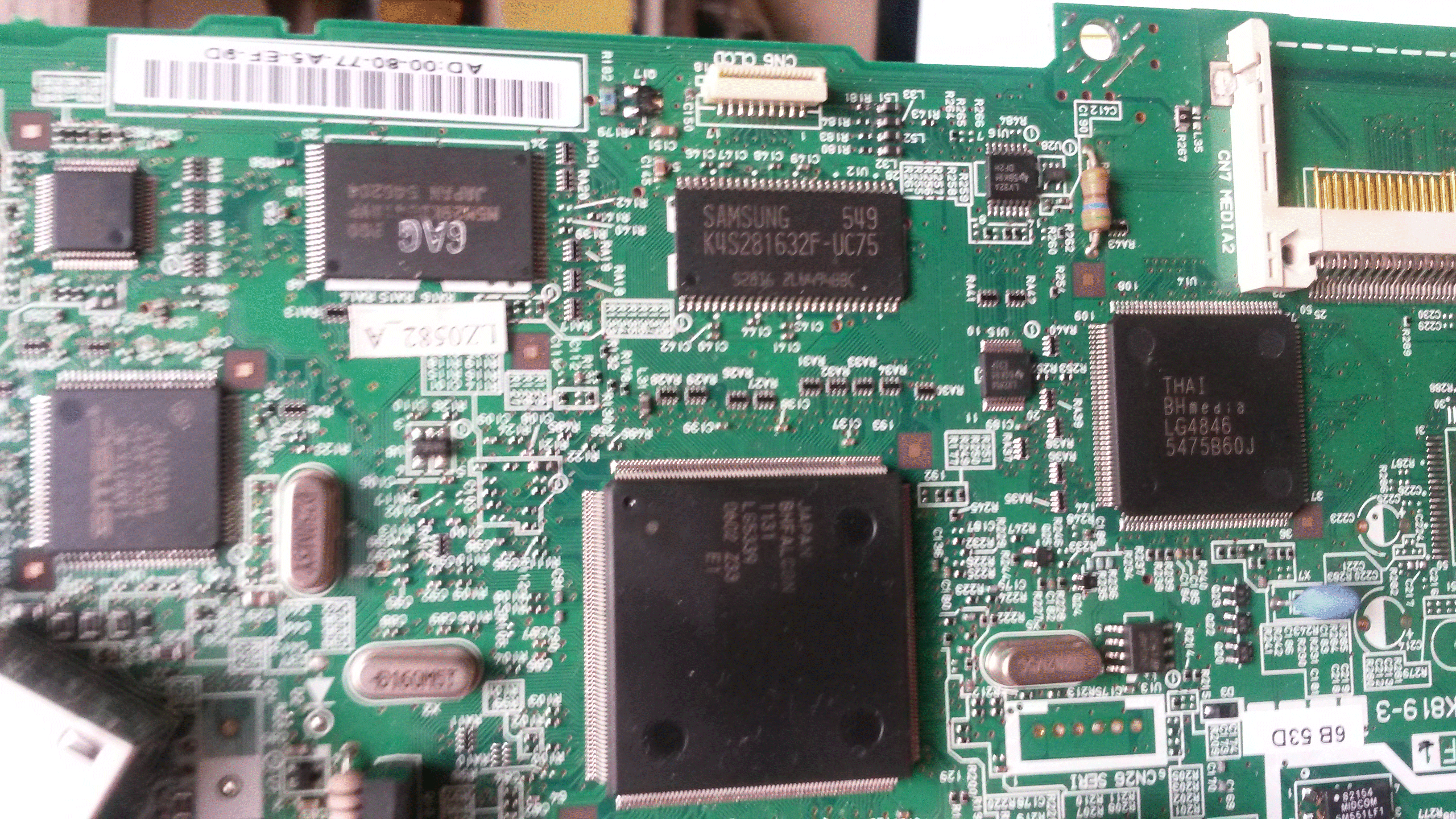

Hier mal das Brother Board.

Autor: Fred Feuerstein (feuerstein7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du in den nächsten 7 Jahren noch die andere Seite der
Leiterplatte Ablichten.

Autor: ?!? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred F. schrieb:
> Kannst du in den nächsten 7 Jahren noch die andere Seite der
> Leiterplatte Ablichten.

Aber dann bitte nicht so klein (4,5MB) und etwas unschärfer bitte. Man
kann ja mit einiger Anstrengung sogar ein paar einzelne Bezeichnungen
lesen!
