Hallo,
ich möchte mir einen Reflow Ofen zulegen.
Verwendung Kleinserien.
Ich habe natürlich schon viel gelesen, auch über Pizzaöfen und deren
Umbau.
Würde ich aber ungerne machen. Selbstbau ja, aber dann neu konstruieren.
vielleicht könnt Ihr mir ja Eure Erfahrungen mit den folgenden Modellen
teilen.

Folgenes habe ich bisher gefunden:
Preise Netto


http://www.madelltech-europe.com

Typ: SMD-2004A
Preis:2500€
Typ:TYR108C/TYR108N
Preis: 1950
Typ:QHL320A
Preis:2425€

http://www.paggen.de/
Typ:RO 160 (bis 240°C)
Preis:3200€
Typ:RO 160BF (bis 300°C)
Preis:3770€
Typ:HA06 Heissluft Quarz bis 290°
Preis:2550€

http://www.sef.de/
Typ: RP6 Batchofen
Preis:ich glaube um die 5000,-

http://shop.wiltec.info
Typ:AOYUE-HHL-3000
Preis: 1000€

http://www.lpkf.de
Typ: LPKF Protoflow
Preis:4200€

http://www.elektor.de
Typ: SMD Ofen
Preis:1237€

Wenn Ihr noch weitere Modelle kennt, die es sich lohnt zu vergleichen,
dann wäre ich Euch dankbar.

Wunschpreis wäre bis 2500€.
Drüber ginge aber auch.

Danke schonmal.

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreib doch mal, für was du es brauchst.
Machst du BGA, Wson, QFN, ... .
IR oder convection ?
Maximale Nutzengröße

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
hauptsächlich SMD wie folgt:
TQFP44, TSSOP28, TQFP240, 0805 bis 1206, diverse SO-Varianten.
kleinster Pitch=0,5mm
LED im BIG PLCC6, Aber auch 3W LED welche ausschließlich für Reflow
geeignet sind. QFN mache ich nicht, wäre aber mit Ofen interessant. BGA
habe ich nicht im Programm, wäre aber evtl denkbar, muß aber nicht.

IR oder Konvektion bin ich mir nicht sicher, wo liegen die Vor und
Nachteile?
Könntest Du die grob skizzieren?
Ach ja, TO262, Drosseln und Steckverbinder MicroMAtch Federleisten in
SMD.

Platinengöße einzeln 300mm x 17mm.
Wunschgröße 300x200 wäre gut, was ja auch viele bieten.

Michael

Autor: xXx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm mal Dampfphasenöfen (Vapour Phase) für das Mittel Galden in die
Auswahl mit auf, würde mich auch mal intressieren, was die so kosten :)

Konvektion arbeitet übrigens mit erhitzter Luft und hat den Vorteil,
dass nicht wie bei IR farbabhängig erhitzt wird

Autor: Farbenblinder (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Konvektion arbeitet übrigens mit erhitzter Luft und hat den Vorteil,
> dass nicht wie bei IR farbabhängig erhitzt wird

Hä? Ich dachte, dass es bestenfalls vom Reflexionsgrad (für IR
selbstverständlich) abhängt und nicht von der Farbe (im sichtbaren
Bereich)
Für IR ist die Farbe des sichtbaren Bereiches Wumpe.

... und hat den Nachteil der stärkeren Oxidation, da ständig frischer
Sauerstoff herangeführt wird

Autor: Michael Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
das mit der Oxidation ist ja vermeidbar, da es ja Öfen mit
Stickstoffoption gibt.
Hat es technisch einen relevanten Nachteil?

Michael

Autor: Bernd G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der von LPKF mach einen sehr guten Eindruck. Stickstoff, Fenster,
automatische Schubladenöffnung, Rechneranschluss...

Autor: Bernd G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
RO160 ist mit 240 °C zu knapp, mit dem RO160BF wärest du auf der
sicheren Seite. Auch ein sehr schönes Gerät!

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stickstoff verwendet niemand, ist zu teuer im Verhältnis zum Resultat.
Stickstoff wird bei selectiv soldering sowie wave soldering verwendet.
Wenn du wirklich eine Sauerstoff-freie Atmosphäre brauchst, z.b. Mil
Aufträge, dann nimm Vapour Phase Soldering (VPS). Da kommt es gratis
mit, und es rechnet sich im Vergleich zu den laufenden Stickstoffkosten
eigentlich schon gleich.

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kleine VPS fangen bei 3.5k an.

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
3W Power Leds, da scheidet IR eigentlich aus,
dann musst du Konvection nehmen, oder eben VPS.

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
warum gehen die LED´s bei IR nicht?
VPS (klingt nach Videorekorder) überlege ich noch.
Man müsste das mal in Aktion sehen.
Wie teuer ist denn das Galden?
Hab hier im Forum gelesen, so 80€ der Liter/Kilo?
Wie lange hält das?
Ist Selbstbau denkbar? Ist es gefählich es in Kelleräumen zu verwenden,
oder zu lagern?
Wenn kleine VPS bei 3,5K€ anfangen, wie groß ist denn der Nutzbare
bereich bei einem solchen Teil?

Autor: xXx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Hallo,
>warum gehen die LED´s bei IR nicht?
>VPS (klingt nach Videorekorder) überlege ich noch.
>Man müsste das mal in Aktion sehen.
>Wie teuer ist denn das Galden?
>Hab hier im Forum gelesen, so 80€ der Liter/Kilo?
>Wie lange hält das?
>Ist Selbstbau denkbar? Ist es gefählich es in Kelleräumen zu verwenden,
>oder zu lagern?


All diese Fragen und mehr wurde hier beantwortet (die erten paar
Beiträge sind weniger interessant):

Beitrag "Reflow löten selbstgemacht"

Ich denke, ein Selbstbau für kommerzielle Verwendung erfordert ein
gewisses Maß an Aufwand, wobei man sich sehr gut überlegen muss,
inwiefern man seine investierte Zeit rechnen muss.

Würde, um es zu vereinfachen, eher mal in Richtung ofenlackbeschichteter
Stahlkammer statt Edelstahl weiterdenken. So könnte man auch ohne
größere Probleme an die Außenhülle der Kammer dünne Kupferrohre zur
Abkühlung durch Wasser löten.

Autor: Michael Werner (michelw)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

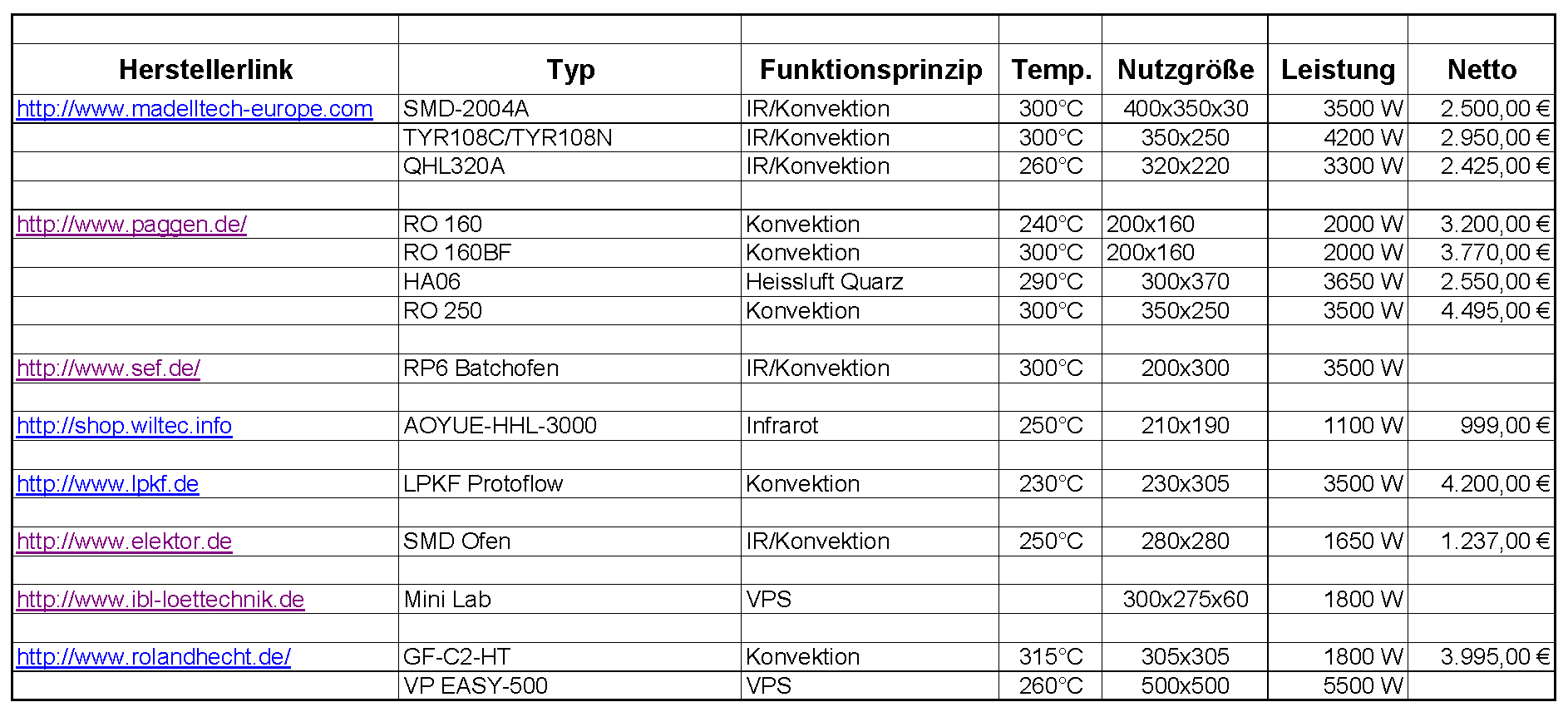

hier mal eine erste Übersicht.
Hat jemand Erfahrung mit den Teilen von Madell-Tech?
Mein Favorit ist der Paggen RO250

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mal überlegen, ob dir der Minilab von IBL ausreicht und
vergleichsweise mal den Preis anfragen. VPS ist wirklich eine feine
Sache, zumindest in großen Anlagen.

Den kleinen Anlagen fehlt eben Vorheizung sowie eine Vakuumoption

Autor: Mathias S. (mtec1421)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade wir haben vor 3 Monaten einen SEF Reflow verkauft.
Wit waren aber sehr zufrieden damit. Wäre eine empfehlung von meiner
Seite her.
Ich denke Selbstbau ist  eine sehr langwierige Sachen.
Ich kann die im Moment empfehlen eine gebrauchte Anlage zu kaufen.
Diese gibt es im Augenblick sehr günstig.
Solltes es mal bei den einschlägigen Händler probieren.
Für dein Buget solltes du schon was ordentliches bekommen.

mfg

Mathias

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
mir wurde jetzt ein RO 250 BF angeboten, gebraucht.
Nur zu Testzwecken 2 Wochen benutzt.
NP 4450,00 Netto zum Preis von 3600,00 Netto.
Ich würde zuschlagen. VPS ist mir zu teuer, auch wenn es das Beste zur
Zeit ist.
Gibt es einen Grund, den nicht zukaufen?

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde ihn nehmen! Wo bekommt man den so preiswert?

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du größere Platinen im Auge hast, oder ev. 2 Platinen (20x30) z.B,
dann nimm den RO06, den bekommst du über 1000 Euro günstiger als den
obgenannten, ist jedoch nur Einseitig, hingegen der RO250BF ist für
zweiseitigen Reflow geeignet.
Zweiseitig, einfach Unterseite bestücken, Platine umdrehen, und dann
Oberseite bestücken. Auf der Unterseite, aufpassen, daß das
Gewicht/Flache_Lötpaste < 3 ist, Fläche in inch², sowie Gewicht in
Gramm,
dann fliegt das Bauteil auch nicht runter. Fläche ist die Fläche der
Lötpaste.

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, danke für die Info.
Ich bestücke viel zweiseitig. Wenn Du mal 500 TQFP 0,5mm mit 48 Pins
Bestückt und gelötet hast, investiert man die 1000,- gerne.
Hin oder her, ich kaufe den RO250. Werde ihn wohl diese Woche holen.

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann hier jemand eine Paste empfehlen?
Ich habe mir sagen lassen, daß das Flussmittel bei der falschen Paste zu
früh den Geist aufgibt, besonders bei Batchöfen.

Autor: chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Paste muß der Technologie/Stencil/Dispencer angepasst sein.
Eine paste, welche für 0.5 gut geht, geht für 0.3 pitch nicht gut, und
umgekehrt. Weiters kommt es auch auf die in den Bauteilen verwendete
Legierungen an, sowie an deren Reflow-Profil. Auch sind Sachen, wie
Plastik oder Metall Rakel sowie die "tack performance" sowie printer
open time, ob du damit deinen Batch realisieren kannst, wichtig,
speziell bei Doppelseitigem Druck.

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
habe mir jetzt den Ro250 von paggen.de gekauft, aber direkt beim
Hersteller, der hatte ein günstiges Vorführmodell.
Erste Tests mit Paste aus der Spritz brachte schon mal gute Ergebnisse.
Ich muß jetzt erst mal etwas Paste und Reiniger bestellen. Dann werde
ich mal einen ganzen Print löten.
Aber um er vorweg zu nehmen, Super Teil. Der hersteller war sehr
freundlich, und hat mir noch einen Rundgang durch seinen Betrieb
spendiert.

Autor: Michael Werner (michelw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, mein Rechtschreibimplantat funktioniert heute nicht, sorry.

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael,

wie bist du mit dem Teil zufrieden? Taugt es was? Hast du die Software
dazu gekauft? Benutzt du Stickstoff?
Ich bin fast entschlossen, mir das Gerät zuzulegen und wäre daher an
einem Erfahrungsbericht interessiert.

Gruß Bernd

Autor: michelw (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich bin mit dem Gerät sehr zufrieden.
Die Software habe ich nicht, und Stickstoff auch nicht.
Ich mache bis jetzt nur Bleihaltig damit.
Kann aber auch Bleifrei. Bleifrei muß ich noch testen.
Da ich noch ein Bisschen am Anfang stehe kann ich Dir Eigenheiten und
Feinheiten zum Verfahren noch nicht genauer mitteilen.
Aber der nächste Auftrag steht bald an, dann werde ich meine erste Serie
testen.

Die Tage werde ich mal wieder was machen, dan kann ich mal ein Foto hier
reinstellen. Die Leiterplatten sind gestern hier eingetrudelt.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
