Forum: Analoge Elektronik und Schaltungstechnik Drehzahlregelung Gleichstrommotor


Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe in unserem Keller einen Fahrrad-Nabenmotor ausgegraben und
möchte damit versuchen ein Fahrrad auf E-Antrieb umzurüsten. Der Motor
hat eine maximale Dauerleistung von 500W bei einer Spannung von 12V. Die
Drehzahl des Motors soll natürlich geregelt werden, ich dachte dabei an
PWM:

(+)
0----------+
           |
           |
         __|__
        |     |
        |Motor|
        |__ __|
           |
           |
           |
        |__|
  ------|
        |>-+
           |
           |
0----------+
(-)

So sollte der Leistungsteil in etwa aussehen, die Freilaufdiode habe ich
weggelassen, mit den Strichen zu zeichnen ist lästig...
Welche n-Kanal MOSFETs würden sich für den Zweck am besten eignen? Bei
den 42A maximalem Dauerstrom, der kurzzeitig auch oft überschritten
werden dürfte muss ich wohl eher einige parallel schalten oder?
Angesteuert werden sollen die FETs von einer analogen Schaltung, die
einen Sägezahn mit einer variablen Gleichspannung vergleicht, ich möchte
das ganze nämlich ohne µC aufbauen.

Das ist mein erstes Projekt mit Leistungselektronik, daher bitte ich um
Verständnis, wenn ich mir das jetzt ein bisschen zu einfach vorstelle.

Autor: Frank Bär (f-baer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da brauchst du schon eine geglättete PWM, sonst wird das Murks.
Probiers lieber mit einem regelbaren Tiefsetzsteller vor dem Motor.

Edit @ mehrere FETs parallel: lass diesen Mist weg und kauf lieber
gleich einen passenden FET.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was verstehst du unter einem "regelbaren Tiefsetzsteller"? Eine Art
Schaltnetzteil? Könnte man die zerhackte Spannung nicht mit einem großen
C und einer Drossel glätten?

Autor: Ganymed (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>...jetzt ein bisschen zu einfach vorstelle.

So schwer ist das auch nicht.
Dein Ansatz ist schon ganz gut.
Was eine geglättete PWM ist, muss der
Frank Bär gleich mal genau erklären.

Die Induktivität des Motors wird den
Strom schon genug glätten. Eine Frei-
laufdiode, die den vollen Motorstrom
hält, ist natürlich unbedingt nötig.

Die Frequenz sollte möglichst niedrieg
sein (kleine Verluste am FET). Sie muss
so aber so groß sein, dass der Motor
ruckelfrei läuft.

Ich würde auch nur einen FET einsetzten.
Du musst ihn aber entsprechen mit einem
FET-Treiber ansteuern, damit er schnell
leitet und sperrt (Grund: "kleine
Verluste am FET").

Versuchs doch erst einmal mit einem
entsprechend geschalteten NE555 + FET.
u.U. reicht der 555 auch als Treiber.

Autor: Frank Bär (f-baer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dazu solltest du aber vor dem Motor schalten. Glättung dazu, dann hast
du eine vernünftige Betriebsspannung für den Motor.
Ich vermute mal, dass du deine Sägezahnspannung auf einen Schmitttrigger
legst. Wenn ja, dann solltest du mal über Hysterese nachdenken.

@ganymed: Ein Tiefsetzsteller erzeugt PWM, Glättung führt zu einer
niedrigeren "nahezu" zeitkontinuierlichen Spannung. Ist doch eigentlich
nicht so schwer, oder? Er will PWM-Steuerung, die sollte dann aber, wie
du selbst sagt, niederfrequent sein. Was liegt also näher, als der PWM
einen Glättungskondensator zu spendieren?

Autor: anonymous (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich gebe Ganymed mal Schützenhilfe:

Ohne Glättung! denn der Motor selbst ist die Glättung, denn er hat
definitiv einige µH - mH, so dass der Motorstrom - und damit das
Motormoment - kaum Ripple haben wird.

nimm als FET z.B. einen irf1404 (z.B. Reichelt?) und steuer ihn mit
einem NE555 an.
Die 200mA als Gatestrom sollte reichen, ansonsten eine Endstufe aus NPN
& PNP als "Meinungsverstärker" für den NE555 (BC337 + BC327).
Lass dich von den Optimistischen Datenblattangaben bez. Strom nicht
blenden: das sind Werte bei optimaler Kühlung, und ohne irgendwelche
Schaltverluste.
Probiers zu Beginn mal mit 18Khz, das hört man nicht mehr. Wenn der
Transistor zu warm wird, kannst du immer noch runter gehen.

als Diode: ne Passende hab ich grad nicht im Kopf, eventuell eine
MBR4045,
ode irgendwas aus der Sekudärseite eines geschlachteten PC-Netzteils.

Große Low-ESR-Elkos vor deiner Schaltung nicht vergessen. (Auch PC
netzteil, 12V sekundär...), sonst gibts Überspannungen an dem FET
aufgrund der Zuleitungsinduktivität.

Ich habe sowas schon gebaut, allerdings bis 70A und etwas aufwendiger
mit nem AT90CAN128 als µC, also glaub mir, es geht so.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Antworten. Ich habe inzwischen versucht mit dem NE555 eine
Schaltung so zu entwerfen, dass ich eine Rechteckspannung mit einem
Tastverhältnis zwischen 10% und 90% und einer Frequenz von 18Khz
herkriege. Benutzt habe ich auf die schnelle den Rechner vom dieser
Seite:

http://www.elektronik-kompendium.de/sites/slt/0310...

Allerdings steht da, dass R1 nicht kleiner als 10KOhm sein darf. Wenn
ich mich aber daran halte, komme ich nie auf die Frequenz von 18 KHz.
Wenn ich das nachrechne komme ich auch auf einen Wert von 60 Ohm, das
bei 12V Betriebsspannung mehr als die maximalen 200mA über den
Discharge-Pin fließen (C1 nicht berücksichtigt). Darf R1 nicht merklich
kleiner als 10KOhm sein?. Wie groß muss eigentlich C1 mindestens sein?

Autor: anonymous (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Google und "PWM NE555" liefert:

http://www.atx-netzteil.de/pwm_mit_ne555.htm

und immer wieder gern zitiert:

http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.25
die dritte Schaltung ist mit nem ne555

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Links, jetzt ist alles klar.
Vielen Dank für die Antworten, dann werde ich mal schauen wie weit ich
komme.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Welche n-Kanal MOSFETs würden sich für den Zweck am besten eignen?
> Bei den 42A maximalem Dauerstrom, der kurzzeitig auch oft überschritten
> werden dürfte muss ich wohl eher einige parallel schalten oder?

Der / die MOSFETs müssen der Blockierstrom des Motors (an vollem Akku)
aushalten, das heisst du brauchst mehrere.

Als Abhilfe schaltet man ab, wenn der Strom zu hoch wird, es gibt dazu
einerseits 'protected MOSFETs' (NID5003, BTS149), andererseits
MOSFET-Treiber wie IR2121, dann reicht ein 42A MOSFET.

> Da brauchst du schon eine geglättete PWM, sonst wird das Murks.

Unsinn.

Der Hilfsantrieb beim Fahrrad darf übrigens nur unterstützend wirken
(wie eine Servolenkung, nur hier die Pedale) und muss ab einem
bestimmtem Tempo abschalten.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe gerade ins Datenblatt des IRF1404 geschaut. Was da steht
kann ich kaum glauben. Der Transistor soll 333W Verlustleistung
vertragen??
Im TO-220 Gehäuse? Natürlich nur unter optimalen Kühlbedingungen, in der
Praxis als höchstens die Hälfte, aber selbst das scheint mir noch weit
zu viel. Auch die 202A die der FET vertragen soll traue ich ihm einfach
nicht zu, das verkraften die Anschlussdräht ja nicht mal. Was sind
praktisch annehmbare Größen für einen solchen FET?

Ich habe noch 4 Stück davon, die werde ich parallel schalten. Nur muss
ich dann wohl auch einen Treiber verwenden, die 200mA aus dem NE555
werden wohl nicht ausreichen, um die Gate-Kapazität rechtzeitig
aufzuladen.
BtW: Wo im Datenblatt finde ich die Überhaupt? Ich finde nur eine Angabe
zur Ladung: Total Gate Charge = 131 nC.

Als Diode nehme ich einfach die nächstbeste aus einem alten PC-Netzteil,
die um die 50A und über 40V aushält. Oder muss die besonders schnell
schalten können?

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Der Transistor soll 333W Verlustleistung vertragen??

Wenn du schaltend (PWM) arbeitest, solltest du weit drunter bleiben..


>Ich finde nur eine Angabe zur Ladung: Total Gate Charge = 131 nC.

Genau die ist das. Die Info reicht: Mit jedem Umladen des Gates muss
diese Ladungsmenge zugeführt oder "vernichtet" werden.

=> Diese Ladungsmenge muss in der (von dir gewünschten) Umschaltzeit in
das Gate "fließen". Also Total_Gate_Charge durch Umladezeit ist
Ladestrom.

=> Diese Ladungsmenge mal PWM-Frequenz ist mittlere Stromaufnahme der
Gate-treiberschaltung. Das nochmal mal der gewünschten Gatespannung ist
die benötigte Leistung für den Gatetreiber....


>dem NE555
Ihhh....

Autor: Michael O. (mischu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, vorsicht mit dem NE555!

Du willst einen Strommittelwert von ca. 40A schalten, plus Ripple wirst
Du im Bereich 50-60A landen. Kurzfrisitg wird der Motor auch mehr
boosten können :), bevor Du im Bereich der thermischen Zeikonstante
landen wirst.
Ich denke du kannst bis 100A hinein schieben.

Nun das Dilemma. Ein MOSFET ist dann besonders niederohmig, wenn man
mindestens mit 10V besser 15V das Gate treibt. Sonst sind die
Durchleitverluste zu groß und der FET stirbt schnell!

Damit Dir bei Anlegen oder Abklemmen der Betriebsspannung nicht der FET
stirbt, musst Du sicherstellen, dass der NE555 keine Pulse mit
geringerer Ausgangsspannung erzeugt.
Ich setzte (zwar für höhere Spannungen, mit galvanischer Trennung) gerne
einen echten Gatetreiber ein (HCPL316J) - der hat auch eine sog.
"Entsättigungserkennung" und kann feststellen, ob Du auf einen
Kurzschluss einschalten willst. Wenn ja, schaltet der in 5-10us wieder
aus und der FET lebt meistens weiter. Außerdem unterdrückt er Aktiv
Pulse, wenn die Betriebsspannung zu gering ist.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn Du mit der PWM-Regler einfach so verwendest, regelst Du einfch die
Leistung des DC-Motors und damit nur indirekt die Drehzahl!

Falls Du ein DC-Motor mit Elektro-Stator-Magneten (statt
Permanent-Magneten) hast, kannst Du ganz elegant über die Erregung des
Staturs die Motorendrehzahl regeln....

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wenn Du mit der PWM-Regler einfach so verwendest, regelst Du einfch die
>Leistung des DC-Motors und damit nur indirekt die Drehzahl!


Was??

Autor: Michael O. (mischu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke er will folgendes sagen:

Mit der PWM kann man eine Spannung einstellen (zunächst
Spannungszeitfläche, integriert gibt das die mittlere Spannung).

Die Drehzahl des DC-Motor an einer konstanten Spannung ist Abhängig von
der Belastung, da über dem Innenwiderstand eine Spannung abfällt.
Bei reinem PWM-Stellen einer spannung schwankt die Drehzahl des Motors
abhängig von der Belastung.

Deshalb benötigt man eigentlich eine Regelung. Peter schlägt eine
Drehzahlregelung vor, ich halte eine Stromregelung für sinnvoller. Da
kann man mit dem Strom ein Drehmoment einstellen, mit dem der Motor das
Fahrradfahren unterstützt.

Allerdings ist der Aufwang größer als mit einem reinen PWM Oszillator
und einem Poti zur Sollwertvorgabe.

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael O. schrieb:
> Ich denke er will folgendes sagen:

> Mit der PWM kann man eine Spannung einstellen (zunächst
> Spannungszeitfläche, integriert gibt das die mittlere Spannung).
Über eine Periode integriert. Unbestimmt integriert ergibt das (mit L)
den Strom.

> Die Drehzahl des DC-Motor an einer konstanten Spannung ist Abhängig von
> der Belastung, da über dem Innenwiderstand eine Spannung abfällt.
> Bei reinem PWM-Stellen einer spannung schwankt die Drehzahl des Motors
> abhängig von der Belastung.
Ja..

> Deshalb benötigt man eigentlich eine Regelung. Peter schlägt eine
> Drehzahlregelung vor, ich halte eine Stromregelung für sinnvoller. Da
> kann man mit dem Strom ein Drehmoment einstellen, mit dem der Motor das
> Fahrradfahren unterstützt.
Nein. Eine Stromregelung (allein) erzeugt ein Drehmomentengeregelten
Motor. Dass heißt er würde ohne Last durchgehen (wollen).
Wenn dann sollte ein Kaskadenregler werden:
Innen ist der Stromregler. Der stellt per PWM die Spannung so ein, dass
der gewünschte Motorstrom(resp. Drehmoment) entsteht/fleißt.
Strombegrenzende Maßnahmen können hier durchgeführt werden.
Aussen drumrum gibts den Drehzahlregler. Der gibt nur einen
Stromsollwert vor. Oder anders formuliert, der Drehzahlregler gibt einen
Momentensollwert vor.
> Allerdings ist der Aufwang größer als mit einem reinen PWM Oszillator
> und einem Poti zur Sollwertvorgabe.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit dem Strom/Drehzahlregler ist mir schon klar, aber für den Anfang
sollte der PWM-Oszillator mit MOSFET genügen.

>>Der Transistor soll 333W Verlustleistung vertragen??

>Wenn du schaltend (PWM) arbeitest, solltest du weit drunter bleiben..

Das ist mir auch klar, nur dachte ich nicht das ein einzelner FET so
viel verträgt.

Ich habe mir ausgerechnet, das wenn ich den FET mit 200mA treibe, er in
0,655ns durchgesteuert sein sollte. Das müsste doch schnell genug sein
oder? und wenn der wirklich 202A verträgt würde einer ja locker genügen.
Und die 12V Batteriespannung müssten für den FET doch auch genügen.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich schrieb:

> Ich habe mir ausgerechnet, das wenn ich den FET mit 200mA treibe, er in
> 0,655ns durchgesteuert sein sollte.

Da hast du einen Fehler irgendwo in der Rechnung.
Der IRF1404 hat laut Datenblatt 160nC. Bei 200mA ergeben sich
160nC/0,2A=800ns.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sry, drei zehenrpotenzen daneben. Ich habe mit 131nC gerechnet und
wollte eigentlich 0,655µs anstatt 0,655ns schreiben. Ist das schnell
genug oder muss ich mir bei den Schaltzeiten schon sorgen um den FET
machen?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist relativ viel. Wenn man sehr auf EMV Wert legt, wäre der Wert ok.
Wenn man dagegen möglich wenige Verluste haben möchte, könnte man den
Wert noch etwas reduzieren. Ich wähle meist 100-500ns je nach Frequenz,
Spannung, Leistung usw. Wenn du mehrere Mosfets parallel schaltest,
summiert sich die Gateladung auf, dann kommst du um einen richtigen
Mosfettreiber oder eine zusätzliche Treiberstufe nicht herum.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hmm dann werde ich wohl einen "Meinungsverstärker" wie es anonymous
geschrieben hat verwenden. Also einen PNP Transistor, Emitter auf VCC,
Basis über einen Widerstand auf den Ausgang des NE555 und Kollektor auf
das Gate und noch NPN Transistor, Emitter nach Masse, Kollektor auf das
Gate und Basis ebenfalls über einen Widerstand auf den Ausgang des
NE555.
Stimmt das so?

 Wenn jeder Transistor 1A liefern kann müsste ich ja bei den 160ns
Sekunden ankommen.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich schrieb:
> Also einen PNP Transistor, Emitter auf VCC,

Nein, Kollektor auf GND

> Basis über einen Widerstand auf den Ausgang des NE555

Am besten direkt ohne Widerstand dran, damit die Transistoren möglichst
schnell schalten.

> und Kollektor auf das Gate

Emitter über einen kleinen Widerstand (etwa 10 Ohm für 1A) aufs Gate.

>  Wenn jeder Transistor 1A liefern kann müsste ich ja bei den 160ns
> Sekunden ankommen.

Ja, wobei der Strom natürlich nicht immer fließt, sondern näherungsweise
eine e-Funktion beschreibt.
Von daher grob dimensionieren, aufbauen, nachmessen, korrigieren.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>> Also einen PNP Transistor, Emitter auf VCC,

>Nein, Kollektor auf GND

>> Basis über einen Widerstand auf den Ausgang des NE555

>Am besten direkt ohne Widerstand dran, damit die Transistoren möglichst
>schnell schalten.

>> und Kollektor auf das Gate

>Emitter über einen kleinen Widerstand (etwa 10 Ohm für 1A) aufs Gate.

Keinen 2. Transistor?? Wo soll denn da der nötige Emitterstrom fließen?
Über die Basis zum Emitter und dann wohin? Das verstehe ich jetzt
nicht...
Warum ist es nicht möglich das so aufzubauen wie ich es beschrieben
habe?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doch, den 2. Transistor (NPN) auch, analog zum PNP.
Was du beschreibst ist eine normale Emitterschaltung. Die hat den großen
Nachteil, dass im Bereich zwischen 0,7V und Vcc-0,7V beide Transistoren
leiten, was einen ordentlichen Kurzschluss ergibt.
Die Kollektorschaltung/Emitterfolger dagegen besitzt dieses Problem
nicht. Da die Transistoren hier auch nicht in die Sättigung kommen,
beeinflusst diese Schaltung die Kurvenform auch kaum.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, jetzt wo du das sagst wird es mir auch bewusst...

Nur ist mir immer noch nicht klar, wo hier der Basis-Emitterstrom zum
Durchsteuern fließen soll. Oder wird dieser Strom ebenfalls zum laden
des Gates verwendet? Das würde ja heißen, dass der Treibertransistor
immer weniger Strom durchlässt, je weiter das Gate geladen wird.

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>der wird dieser Strom ebenfalls zum laden
>des Gates verwendet?

Ja genau.


>Das würde ja heißen, dass der Treibertransistor
>immer weniger Strom durchlässt, je weiter das Gate geladen wird.

Nein. Besser: Es fließt immer nur exakt soviel Basisstrom wie nötig ist.

Autor: ich (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin heute endlich fertig geworden und habe die Motoransteuerung
ausprobiert. Mit einer 12V /70W Halogenlampe hat es auch einwandfrei
funktioniert. Mit dem 12V/500W Motor im Leerlauf auch. Als ich den Motor
allerdings belastet habe, ging der plötzlich auf die Maximaldrehzal.

Ich habe herausgefunden, dass die Takterzeugung mit dem NE555 gestorben
ist, der IC ist tot (Siehe Schaltung). Die Betriebsspannung betrug 12V,
die Frequenz die der NE555 erzeugt liegt bei ca. 18KHz.

Ich habe eigentlich keine andere Erklärung dafür, außer dass der Motor
beim Abschalten im PWM-Betrieb jedes mal eine sehr hohe Spannungspitze
erzeugt hat, die die Elektronik zerstört hat. Eine Freilaufdiode ist
zwar eingebaut, aber diese braucht ja auch eine gewisse Zeit, bis sie
leitend wird.

Es ist eine Doppel-Schottkydiode (63CPQ100), allerdings steht in den
Datenblättern die ich gesehen habe nichts über die Zeit drin, die die
Diode zum durchsteuern braucht.


Was könnte sonst noch für den toten NE555 verantwortlich sein?

Als Gegenmaßnahme würde ich in die Zuleitung für die Versorgungsspannung
eine Spule in Reihe schalten und anschließend eine Transildiode. Würde
das genügen? wenn ja, welches Diode könnte dafür verwendet werden?

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja ich vergas zu erwähnen: Im Schaltplan ist anstelle des Motors
eine Spule eingezeichnet, weil ich bei Eagle das Schaltzeichen nicht
gefunden habe.

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat keiner eine Vermutung, warum der NE555 kaputt gegangen sein könnte?
Oder zumindest ob meine Vermutung komplett in die falsche Richtung geht?

Sollten Informationen fehlen werde ich sie gerne nachliefern.

Autor: Beat St. (volta)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich vermute, dass die Speisung vom NE555 Induktionsspannung vom Motor
abbekommt! Eine 15V Zehnerdiode parallel an den NE555.

Gruss Volta

Autor: U.R. Schmitt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich schrieb:
> Was könnte sonst noch für den toten NE555 verantwortlich sein?

Höchstens noch eine Überlastung am Discharge oder Ausgang des NE555.
Wurde der warm beim Versuch mit der Lampe?
Du solltest Dir aber eine Schutzbeschaltung einfallen lassen. Wenn die
Elektronik abraucht und der Motor dann auf Volllast geht wie Du
beschreibst hast Du ein Problem! Vor allem wenn das noch Bergrunter
passiert und vorne ist eine rote Ampel mit stark befahrener Straße!!!!
Wenn Dir die Impulserzeugung oder Treiber verrecken, muß deine
Leistungsstufe sperren.

Ausßerdem, Du hast von 500W und mehr gesprochen. Ist Dir klar wie
schnell Du mit 500W auf einem Rad wirst? Wenn Dich damit jemand erwischt
oder Du damit einen Unfall baust, dann ist Dein Lappen weg oder Du
machst ihn 3 Jahre später. Nur mal so am Rande.

Autor: ich (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Also falls etwas schief geht wie in dem oben beschriebenen Fall gibt es
immer noch einen gut erreichbaren mechanischen Schalter um die Batterie
abzutrennen. Außerdem sind auch die Bremsen nachgerüstet und sollten dem
Gegebenheiten angepasst sein.

Zum Thema: Eine Überlastung am Discharge-Pin sollte eigentlich nicht
auftreten. Ich finde den maximalen Strom der durch den Discharge-Pin
fließen darf leider nicht in den Datenblättern. Allerdings fließen durch
diesen maximal um die 12mA, das sollte der schon aushalten, im Internet
heißt es, er würde bis zu 200mA verkraften. Gleiches gilt für den
Ausgang, hier garantiert das Datenblatt die 200mA.

Auffallend warm wurde er nicht.

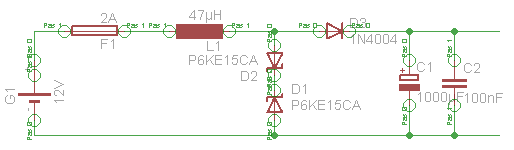

Würde die Schaltung im Anhang zum Schutz vor Überspannung genügen?

Autor: Andi Hofmann (Firma: S&H) (andish)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>          __|__
>         |     |
>         |Motor|
>         |__ __|
>            |

Hallo Ich & Ihr!
Da in dem Klotz "Motor" steckt vielleicht mehr drin, als man vermutet.
U.u. eine komplette Elektronik, die ein künstliches Drehfeld erzeugt.
Manche dieser Motoren haben dann einen Steuereingang.
Andere mögen vielleicht PWM gar nicht oder nur mit bestimmter
Grundfrequenz oder eingeschränktem Tastverhältnis oder vertragen nur
eine Leistungsmodulation über eine variable ordentliche Gleichspannung
ohne große Einbrüche. (So manche effiziente Pabst-Lüfter ticken so.)

Ich beschäftige mich gedanklich gerade mit ganz normalen
Bürsten-Gleichstrom-Motoren.
Auch da ist meist eine Entstörung eingebaut, zwei Spulen an den
Anschlüssen, ein kleiner Kondensator 0,3µF bei meinem Getriebemotor 12V
3A Leerlauf (27A max!). Manchmal ein Varistor über dem Motor. Und noch
ein PTC, der den Überhitzungstod vorbeugen soll, seriell.

Da der leise laufen soll und nicht quietschen, muss ich eigentlich eine
PWM-H-Brücke zu einem Step-Down-Konverter (Buck DC-DC-Converter)
modifizieren, wegen Anforderung an Akustik und EMV.
Dann wird auch die Spannungsquelle nicht mehr so pulsförmig belastet.
(Soll bei einer Aufführung der Kids eine Bühnen gestaltende Leinwand
wickeln, und die Mikrofone nicht stören.)

Denn die Induktivität des Motors kann man irgendwie auch nicht als
Speichermedium mit verwenden, durch die Gegen-EMV muss ich den Motor in
seinem eigenen Käfig aus Entstörung halten. Und den PWM-Kram darf ich
nicht in den Motor geben, entweder zu langsam und akustisch auffällig,
oder zu hochfrequent für die Entstördrosseln, die nicht geeignet als
Speicherdrossel für einen Buck sind.

Also einfach einen Motorparameter aussuchen, Drehmoment (hat das jemand
mal mit der Gegen-EMK gemacht?) messen oder Drehzahl mit zum Beispiel
Hall-Sensoren und einem Ringmagneten, beides gerade aus einem alten
Grafikkartenlüfter ausgeschlachtet, und dann die PWM aus einem
Mikrocontroller mit PID-Regler-Library auf den Treiber des Bucks.

Nur hätte ich gerne eine H-Brücke zu so einem Buck modifiziert.
Hat jemand sich die Infineon Arduino-Motor-H-Brücke mal angesehen?
Die kann nämlich so 400W-Motoren ansteuern (im Demo-Video Lüfter vom
Autokühler). Und die Chips sind geschützt, thermisch etc., und man
hofft, sie brauchen das nicht zu oft.

Das Thema, hat mir ein Labor-Ingenier in der eTechnik der fh-zwickau
erklärt, ist, dass viele Hersteller viel versprechen, aber die
P-Kanal-Fets im Betrieb selten das bringen, was sie versprechen, und die
N-Kanal-Fets oft nicht mit eigenen DC-DC-Wandlern, sondern nur
"Boost"-Stufen mit umgeladenem Kondensator funktionieren, wobei man
einen eingeschränkten Bereich des Tastverhältnisses hat, sonst reicht
der Treiberstrom nicht mehr aus zum Umladen am PowerMosFet. (Mit DC-DC
f. HighSideTreiber: 0..100% möglich, also perfektes Durchleiten der
Eingangsspannung ;)
Bisher sieht Infineon vielversprechender aus mit seinen Halbbrücken als
alle anderen mit ihren Vollbrücken-Chips, mal sehen, gibts als DemoBoard
für 17Pfund.

Wer es selber baut, tut gut daran, einen DC-DC-Quelle für den
HighSide-FET zu nehmen, welche den Umlade-Spitzenstrom abkann für die
paar µs. Je nach Frequenz der PWM reicht ein ein Stütz-Kondensator. Aber
da haben im Thread ja schöne Überlegungen stattgefunden zum Umladestrom,
nur daraus resultiert bei hochfrequenter PWM auch eine entsprechende
Leistung.

Hat jemand eine Quelle einer Zwitter-Stufe H-Bridge / Buck Step Down ?
Ich bin nämlich sehr verrostet in Elektronik, merke ich die Tage ;)

Viel Erfolg und sorry für den späten Nachtrag.
(Schöne Freds verdienen das manchmal, dann hat man alles an einer Stelle
;)

Andish

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der athread ist fünf Jahre alt...

>variable ordentliche Gleichspannung ohne große Einbrüche. (So manche >effiziente
Pabst-Lüfter ticken so

Das liegt daran, daß diese Lüfter eine integrierte Elektroniknzur
Ansteuerung der burstenlosen Motoren haben. Diese geht bei einer PWM
immer wieder aus. Deshalb klappt das dort nicht.


>Dann wird auch die Spannungsquelle nicht mehr so pulsförmig belastet

Dazu gibt es Einganhskondensatoren und ein vernünftiges Layout.


>Denn die Induktivität des Motors kann man irgendwie auch nicht als
>Speichermedium mit verwenden

Doch, wenn die PWM Frequenz passen zur Ankerstromzeitkonstante gewählt
wurde.


>dass viele Hersteller viel versprechen

Nennt man Werbung und Marketing.


>sondern nur "Boost"-Stufen mit umgeladenem Kondensator funktionieren

Ein Boostkondensator ist billiger als ein DCDC.

Autor: Minimalist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Btw,
mit einem 2. fet (highside) kannst du den Motor sogar als Bremse
verwenden. Dabei wird die Energie um Teil zurückgewonnen und der Akku
wieder geladen. Macht beim Fahrrad fast immer Sinn.
Grüße
M

Autor: Usus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beat St. schrieb:
> Eine 15V Zehnerdiode parallel an den NE555.

Die dann bei der ersten Spitze genauso abraucht.
Besser wäre den 555 über einen Spannungsregler zu versorgen.

Beitrag #4042836 wurde vom Autor gelöscht.
Autor: Usus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Besser wäre die Störungsursache zu bekämpfen, aber ich wüsste jetzt
nicht, wie man die berechnen oder dimensionieren sollte.

Ich habe schon Lösungen mit Ringkernen mit ein paar Windungen
in der Motorzuleitung gesehen.

http://www.conrad.de/ce/de/Search.html?search=ferr...

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
