Hallo,

Kennt jemand von euch ein Programm, welches ermöglicht einfaches
Darstellen von digitalen Abläufen?

Sollte ganz einfach sein habs bis jetzt immer mit Excel gemacht, (bitte
nicht erschlagen) aber es ist ziehmlich umständlich für jede Zelle einen
Rahmen zu Zeichnen.

Für alle die nicht wissen was ich meine (ABlaufdiagramm, oder wie auch
immer man das nennen möchte):
http://rosthome.homedns.org/rt/lex04/pics/e355/e355_07.gif,

muss nicht so "kompliziert" sein wies auf diesem Beispiel ist

Grüße Lukas

: Verschoben durch Moderator
Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
such mal nach der Schriftart "Timing Diagram Symbols (TrueType)"

Autor: Rainer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieses Programm vielleicht:

http://meesoft.logicnet.dk/DiagramDesigner/

MfG   Rainer

Autor: Lukas B. (lukas-1992) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
@ Gast:

leider kann ich da nichts vernünftiges finden.

@Rainer

ist leider gar nicht das was ich suche aber dieses Programm könnte für
später nützlich ein.


Ich glaub ich hab mich falsch ausgedrückt: Was ich suche ist ein
Programm, oder Addon oder sonnst was, mit welchem man ganz einfach

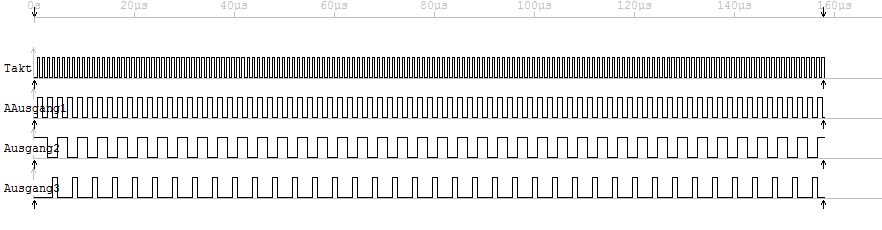

"Zeitdiagramme" darstellen kann, sowas wie im Anhang.

Bis jetzt hab ichs immer mit Excel und Rahmen zeichen (pro Zelle)
gemacht, leider ist das sehr umständlich wenn man lange Zeitabläufe
darstellen will.


Grüße Lukas

Autor: Opa Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: A. B. (funky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hier übrigens der Link zu dem Timingfont:

http://www.pcserviceselectronics.co.uk/fonts/timin...

Autor: Lukas B. (lukas-1992) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Opa Thomas schrieb:
> Guckst Du hier:
> http://sourceforge.net/projects/timingeditor/

Danke sowas hab ich gesucht
