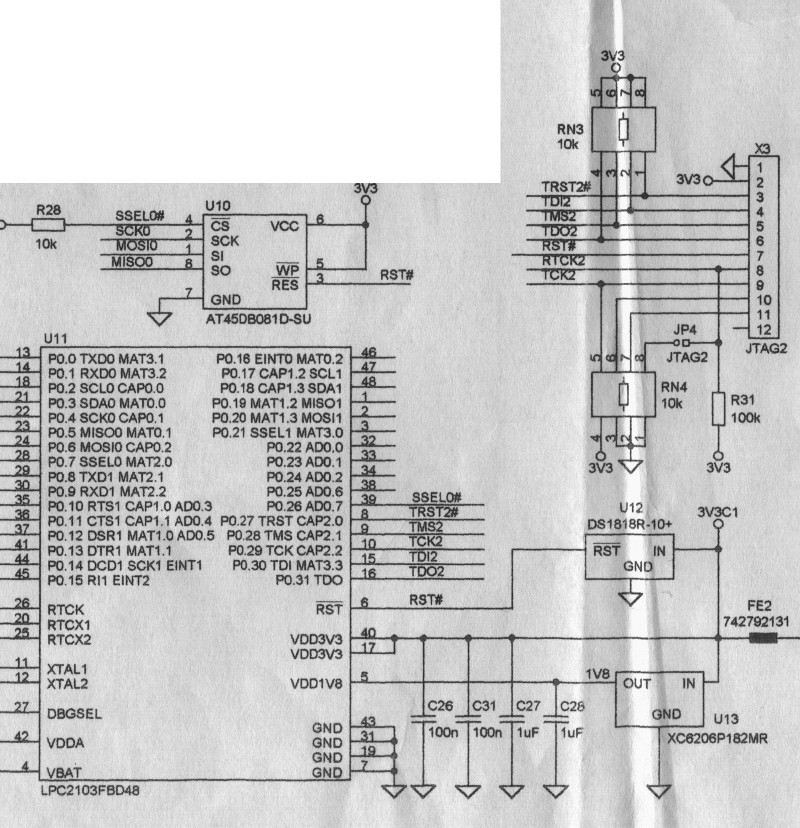

Hallo zusammen, ich habe hier ein kleines Board mit einem LPC2103, dessen JTAG Schnittstelle wie in der Anlage gezeigt herausgeführt ist. Dazu habe ich einen USB JTAG Adapter von embedded-projects.net bestellt und würde den LPC2103 nun gerne mit Hilfe von eben diesem debuggen. Dazu habe ich bisher folgende Pin-Übersetzung von dem JTAG-Header auf dem Board zu dem vom USB JTAG gemacht: lpc2103 -> usb-jtag 1 -> 4 2 -> 1 3 -> 3 4 -> 5 5 -> 7 6 -> 13 7 -> 15 8 -> 9 -> 9 10 -> 11 -> 12 -> Der Schaltplan zum usb-jtag findet sich hier: http://www.ixbat.de//files/admin/projekte/openocd/610000043A.pdf Muss ich die PINs 8, 10, 11 und 12 noch irgendwie verbinden und sind die anderen so überhaupt korrekt? Wäre für ein paar Tipps dankbar.
