Hallo,

ich habe ein Problem bei meinem Atmega8. Und zwar habe ich ein Programm
mit hilfe der Datasheet von Atmel erstellt der meinen I2C bus zum laufen
bringen sollte. Dies hat auch nach langem Probieren funktioniert. Nun

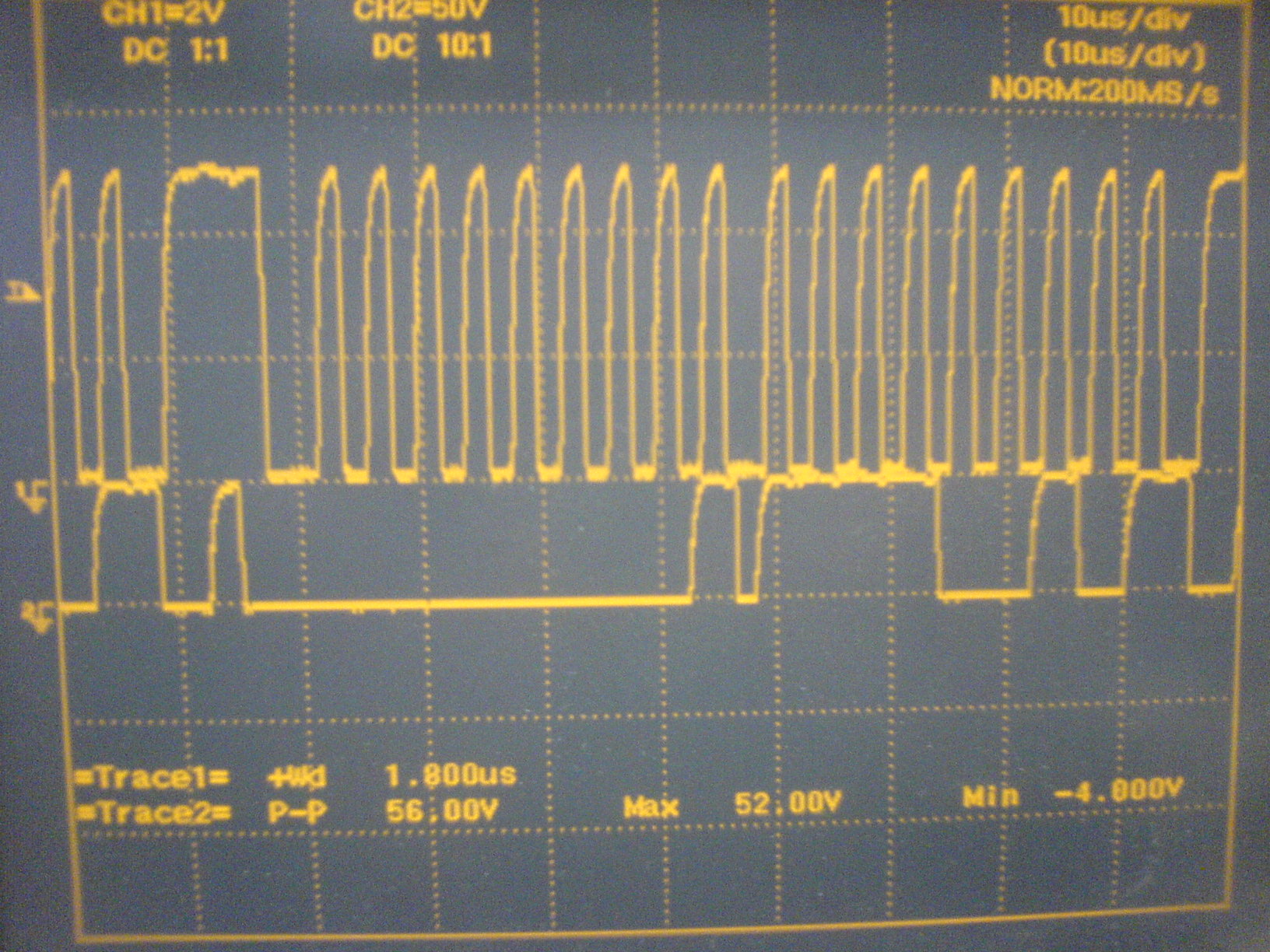

habe ich eine Frage zu der SCL Leitung. Den takt den ich dort heraus
bekomme sieht auf dem Ozziloskop ziemlich blöd aus. Da ich von
Microcontrollern nicht allzu viel Ahnung habe, wollte ich fragen ob es
Möglichkeiten gibt, das der Takt besser ausgegeben wird? Ich habe auch

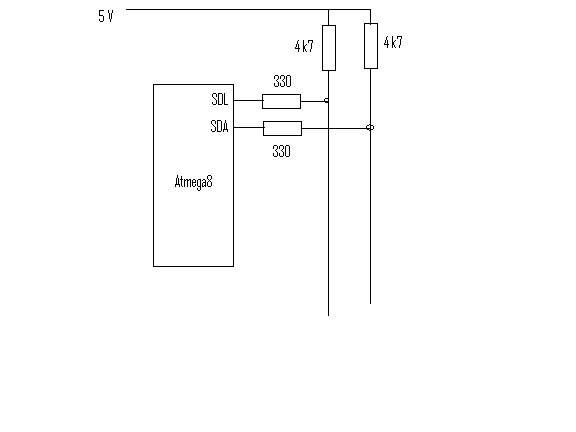

schon einen externen Quarz 4Mhz angeschlossen. Ein Schaltplan mit den
pull-up und den Vorwiderständen liegt im Anhang. Zudem auch noch ein
Bild von dem Ozziloskop.

Vielen dank schon mal im voraus

MfG dennis

Autor: Marius Wensing (mw1987)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du mal die beiden 330 Ohm Widerstände versucht wegzulassen?

Da I2C mit Open-Collector-Ausgängen arbeitet sind die eigentlich nicht
notwendig. Vielleicht ist das Taktsignal dann besser.

MfG
Marius

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das sieht völlig normal aus. Nach unten (aktiv) geht es schneller als
nach oben (passiv).

Stell deine Tastköpfe mal auf 10:1, bei 1:1 ist deren kapazitive Last
nicht zu vernachlässigen.

Autor: dennis s. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gut ich werde das nächste woche mal ausprobieren, da ich nur einmal in
der woche an meinem Projekt arbeiten darf:-(. Vielen dank erst mal für
die Antworten. Ich werde dann rein schreiben ob es funktioniert hat.

Autor: dennis s. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe es heute den 330 Ohm widerstand weggelassen und das Clock
signal sieht viel besser aus. Vielen dank nochmal.....
