Forum: Markt Spectrum Analyzer, z.B. HP3585A


Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

mir ist folgender Ebay-Artikel aufgefallen:

http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=...

Im Moment läge das Ding bei 390€, und wenns einigermassen dabei bliebe
wäre das Gerät trotz Versand, EUSt. und Zollgebühren im Vergleich zu dem
was ich bisher gesehen habe nahezu ein Schnäppchen.

Tja, ich habe bisher nicht ernsthaft in Erwägung gezogen, mir einen SA
anzuschaffen, aber die Ebay-Auktion hat irgendwie mein Interesse
geweckt. Ich frage mich nun,

- ob sich ein SA für mich als Anfänger mit dem Vorhaben, jetzt und in
Zukunft u.A. auch Analogschaltungen zu entwickeln, lohnen würde

- welche Geräte ggf. geeignet wären (ich habe in absehbarer Zukunft
nicht vor, Funkmodule o.ä. zu entwickeln; mich würde daher insbes.
interessieren, welche Grenzen (f_max, RBW) und Ausstattungsmerkmale ein
für meine Situation geeignetes Gerät in Etwa haben sollte)

- was von solchen Ebay-Auktionen zu halten ist (gut, mal abwarten zu
welchem Preis das Ding letztlich über den Ladentisch geht...):
"equipment is in perfect working condition"

Liebe Grüße und vielen Dank,

Stephan

Autor: Christoph Budelmann (Firma: Budelmann Elektronik GmbH) (christophbudelmann) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Als Anfänger würde ich dir lieber raten, dein Geld in ein gutes
Oszilloskop zu stecken, da hat man im allgemeinen mehr von. Zum anderen
ist die Bandbreite des SA mit 40MHz recht niedrig - für irgendwelche
Funksachen in den ISM-Bändern reicht das bei weitem nicht. Ich habe hier
für die Analyse von 2,4GHz-Funk-Sachen ein HP8596E stehen, das geht aber
schon bis knapp 13GHz - darunter würde ich nicht mehr gehen wollen. Ich
würde es an deiner Stelle daher nicht kaufen.

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde das Gerät nicht kaufen. Aus mehreren Gründen.
1. 40MHz ist für HF Anwendungen in der Regel zu wenig.
2. 3HZ-30KHZ ZF-Bandbreite, braucht sehr lange Wobbelzeiten. Man muss
sich da schon in Geduld fassen. Besonders bei 3 Hz Bandbreite dürfte die
erforderliche Scanzeit schon im Minutenbereich liegen.
3. Zu dem in Ebay genannten Betrag kommen noch sehr hoche
Transportkosten
( Ich schätze mal so 200$ ) und mindestens auf den Gesamtbetrag die
Mehrwertsteuer hinzu. Da Kostet das Gerät mal schnell 600$ wenn sich der
Preis nicht wesentlich ändert.
4. Wenn das Gerät fehlerhaft ist, oder gar mit Transportschaden ankommt,
kann man sein Geld hinterherlaufen. Gewährleistungsansprüche sind von
Deutschland aus in Amerika nur schwer durchsetzbar.


Fazit. Ehe man was aus Amerika kauft, muss es wirklich
1. ein absolutes Schnäppchen sein.
2. Man muss in der Lage sein den womöglichen Schrott selbst zu
restaurieren.
Ansonsten lieber Finger Weg.

Investiere das Geld lieber in einen ( wirklich guten ! )
Digitalsoszillograf, der kann oft auch FFT. Für überschlägige
Betrachtungen des Spektrums reicht das meistens. Wenn nicht, würdest du
im NF Bereich eh einen wirklich guten FFT Analyzer brauchen.

Ralph Berres

Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tschuldigung, noch ein Nachtrag von mir, damit vielleicht ein bissl
weniger Bedarf besteht, die Glaskugeln aus dem Keller zu holen :-)

Ich bin übrigens Hobbyist, kein Profi. E-Technik-Ausbildung oder Studium
ist nicht vorhanden.

Christoph Budelmann schrieb:
> Als Anfänger würde ich dir lieber raten, dein Geld in ein gutes
> Oszilloskop zu stecken

Ein Oszilloskop ist bereits vorhanden.

> Zum anderen
> ist die Bandbreite des SA mit 40MHz recht niedrig - für irgendwelche
> Funksachen in den ISM-Bändern reicht das bei weitem nicht.

Das ist mir klar.

> Ich habe hier
> für die Analyse von 2,4GHz-Funk-Sachen ein HP8596E stehen, das geht aber
> schon bis knapp 13GHz - darunter würde ich nicht mehr gehen wollen. Ich
> würde es an deiner Stelle daher nicht kaufen.

Sicherlich ein schönes Gerät - 2.4GHz wird hier bei mir auf absehbare
Zeit nun aber höchstens mein Mikrowellenherd erzeugen :-)

Stephan

Nachtrag

Bei besagtem Oszilloskop handelt es sich um ein analoges Tektronix 2445
(200MHz).

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal abgesehen davon das der Preis in einer Auktion erst feststeht wenn
sie zuende ist und es auch unklug ist ueber Artikel vor ihrem Ende eine
Diskussion zu starten, so finde ich das Teil garnicht so preiswert.

Ich habe fuer wesentlich weniger Geld ($250) in Canada bei Sphere einen
7L13 gekauft und der geht bis 1.8Ghz. Okay, du must den Frame und den
Trackinggenerator auch noch einrechnen. Aber alles zusammen duerfte das
auch unter 500Euro gewesen sein.

Es kann also zumindest nicht schaden wenn du mal hier schaust:
http://www.sphere.bc.ca
Oder besser schick denen gleich eine Email und schildere denen deine
Luecke im Messgeraetepark. :-)

> Sicherlich ein schönes Gerät - 2.4GHz wird hier bei mir auf absehbare
> Zeit nun aber höchstens mein Mikrowellenherd erzeugen :-)

Das sehe ich aehnlich. Aber so bis 1Ghz sollte es schon sein. Aber wenn
schon nur 40Mhz dann muss der billiger sein. Sonst wuerde ich mir auch
lieber einen DSO kaufn und das in der Software machen.

> Ich bin übrigens Hobbyist, kein Profi. E-Technik-Ausbildung oder
> Studium ist nicht vorhanden.

Dann nochmal einen Tip. Der Eingangsmischer eines SA geht SEHR schnell
kaputt. Da reichen bereits wenige Volt Gleichpannung. Es empfiehlt sich
da wirklich aus vertrauenswuerdiger Quelle zu kaufen. Und achte darauf
ein Handbuch zu bekommen. Die Dinger haben schliesslich genug Knoepfe um
damit die Orion zu fliegen. :-D


Olaf

Autor: öhm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Relativ preisgünstige SAs finden sich gern in ausgemusterten
GSM-Testern.

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fuer audioanwendungen mag das Geraet passend sein. Wenn man etwas mehr
Bandbreite wie eine Soundkarte haben will.

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nebliger Tag

Das Gerät ist ein Überlagerungsempfänger mit all seinen Nachteilen bei
kleinen Bandbreiten.
Für NF Anwendungen bis 20KHz  würde ich eine gute externe Soundkarte für
einen PC solch einen Gerät vorziehen. Für Frequenzen bis 100KHz würde
ich einen guten FFT Analyzer nehmen. Für höhere Frequenzen wo man
eventuell diese hohe Auflösung nicht mehr braucht würde ich einen HF
Spektrumanalyzer nehmen der wenigstens mal bis 1,5 GHz geht. HP8558 ,
7L12, 7L13, 7L14 oder was der Markt gerade so hergibt. Nur von einen

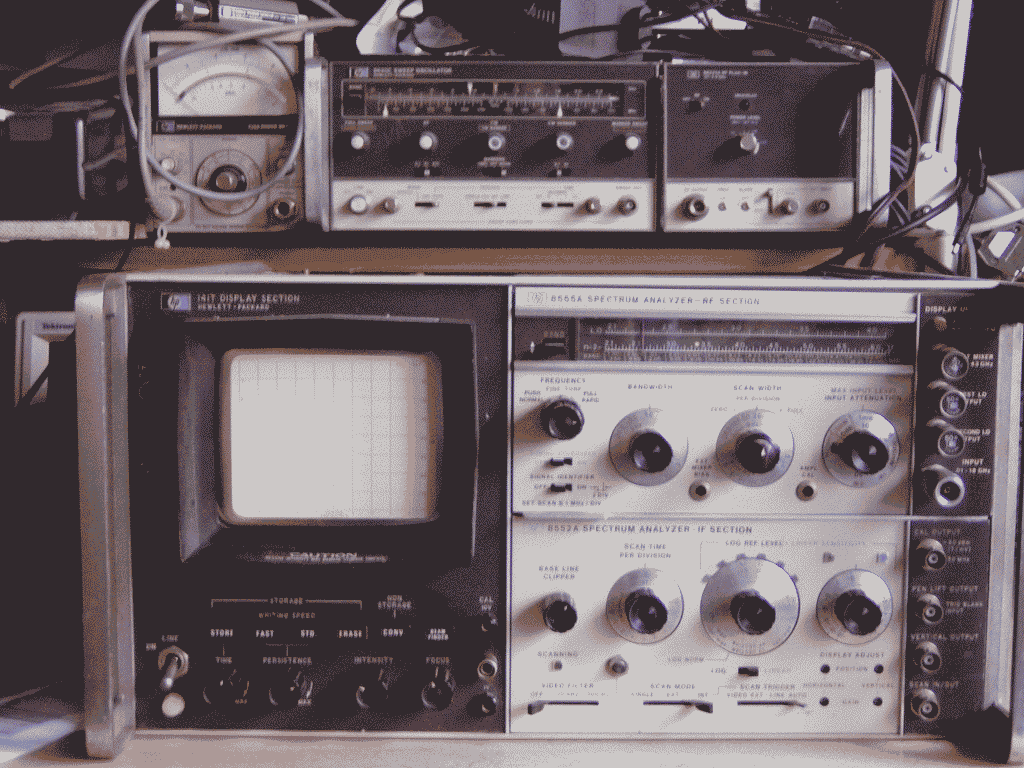

Gerät rate ich ab. Das ist der HP8555A in Kombination mit dem HP8552 und
dem HP141. Das Gerät ist grottentief schlecht.

Ralph Berres

öhm

Die ausgemusterten GSM Tester haben oft nur ein begrenztes Frequenzband
um die 900MHz.

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mich fragen, für welche konkrete Messung ich dieses Gerät
tatsächlich benötigen würde.

Ich bin selber Hobbyist, hätte in der Firma auch ein paar nette
Messgeräte zur Verfügung. Im Endeffekt habe ich einen Spektrumanalyzer
zu Hause noch nicht wirklich benötigt.

Zum Reinschnuppern könnte heutzutage evtl. die FFT-Funktion vom Oszi
reichen? Denn es ist, wie es ist: Die 40MHz sind einfach unsäglich
wenig.

Die zwei grossen Bereich, für die man einen Sprektrumanalyzer benötigt
sind:
- Funkmesstechnik
- EMV

Das soll jetzt keine Pauschalisierung sein, aber wenn Du weder das eine
noch das andere davon vor hast, bringt das Gerät nix und wenn Du eines
von beiden vor hast, taugt das Gerät dafür nix :-)

Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eddy Current schrieb:
> Ich bin selber Hobbyist, hätte in der Firma auch ein paar nette
> Messgeräte zur Verfügung. Im Endeffekt habe ich einen Spektrumanalyzer
> zu Hause noch nicht wirklich benötigt.

Ohne SA kann man ja noch nicht mal sagen: "Hab einen, steht aber bloss
in der Ecke, hat mir also nicht geholfen". Ich hab ne Vorstellung davon,
was so ein Teil macht, und man malt sich da natürlich gerne irgendwelche
abstrakten Anwendungsszenarien aus, bei denen ein solches Gerät dann
unsagbar hilfreich wäre :-)

> Zum Reinschnuppern könnte heutzutage evtl. die FFT-Funktion vom Oszi
> reichen? Denn es ist, wie es ist: Die 40MHz sind einfach unsäglich
> wenig.

Für mich, d.h. für meine Basteleien, wird sicherlich noch eine ganze
Weile ein gewisser Bereich 'niedriger' Frequenzen interessant sein.
'Niedrig' fängt bei mir bei ein paar Dutzend Hertz an und hört meiner
Vorstellung nach irgendwo zwischen 20MHz und 200MHz auf. Wenn sich eines
Tages (möglicherweise morgen, möglicherweise in 10 Jahren oder
möglicherweise auch garnicht) meine Anforderungen/Tätigkeitsschwerpunkte
ändern, dann hab ich ja immernoch die Option, messteschnisch auf-, um-
oder abzurüsten.

Mag sein, dass ich mich da in was verrant habe (wäre ja nicht das erste
Mal), aber ich glaube da für mich ein gewisses Dilemma zu sehen.

Für mich erschwingliche SAs, die bis hinauf zu hohen Frequenzen gehen,
können den Bereich 'niedriger' Frequenzen (<100kHz oder <1MHz oder
sowas) nicht und/oder nur mit einer sehr großen RBW auflösen.
Andererseits glaube ich, an 'hohen' Frequenzen (s.o.) wenig bis sehr
wenig Interesse zu haben.

Insofern hat der der HP3585A mein Interesse geweckt, weil die RBW über 4
Dekaden einstellbar ist, beginnend ab 3Hz, und das Ding demnach z.B.
auch im Audio-Bereich fein auflöst.

Eddy Current schrieb:
> Die zwei grossen Bereich, für die man einen Sprektrumanalyzer benötigt
> sind: Funkmesstechnik, EMV
> Das soll jetzt keine Pauschalisierung sein, aber wenn Du weder das eine
> noch das andere davon vor hast, bringt das Gerät nix und wenn Du eines
> von beiden vor hast, taugt das Gerät dafür nix :-)

Ich hab eben nicht vor, mich mit diesen Dingen zu beschäftigen,
wenngleich das sicherlich seeehr interessante Bereiche sind.

Ralph Berres schrieb:
> Das Gerät ist ein Überlagerungsempfänger mit all seinen Nachteilen bei
> kleinen Bandbreiten.

Ist da nochwas außer einem signifikanten Zeitbedarf für kleine
Auflösungsbandbreiten, über das ich mir im klaren sein sollte?

Eddy Current schrieb:
> Ich würde mich fragen, für welche konkrete Messung ich dieses Gerät
> tatsächlich benötigen würde.

Tue ich ja auch :-)

Eine von den fixen Ideen meinerseits ist es, etwas tiefer in Signale
hineinblicken zu können als das mit dem Oszilloskop möglich ist. Ich
denke vieles spielt sich da in Bereichen ab, die 40, 60, 80dB oder mehr
Abstand zum Nutzsignal haben, und wenns auch nur die Verzerrungen von
OpAmps sind, die man damit sieht.

Vielleicht gehe ich das alles zu akademisch an, aber interessieren
würden mich diese Themen schon sehr.

An dieser Stelle möchte ich mich übrigens nicht nur bei Dir, sondern
auch bei allen anderen für ihre Ratschläge bedanken und vor allem auch
für die Geduld, die ihr alle hier für einen wie mich immer wieder
aufbringt.

Liebe Grüße,

Stephan

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan

Für NF Anwendungen bis 20KHz würde ich dir wirklich eher zu einer sehr
guten externen Soundkarte raten, und ein PC Programm welches FFT kann
bemühen. Allerdings gibt es bei den PC Programmen auch grosse
Unterschiede.
Ich tendiere bei den Programmen zu z.B. Steinberg. Das kommt zwar aus
dem Musikbereich, ist aber auch für Messtechnik brauchbar. Mit einer
guten Soundkarte kommst du ziemlich locker auf 80dB Dynamikbereich, was
bei einen
analogen Spektrumanalyzer schon sehr schwierig wird.

Die FFT ist ich schätze mal so um den Faktor 1000 schneller als der
analoge Überlagerungsempfänger. Das liegt einfach daran das du nicht
jede Spektrallinie nacheinander abfährst und mit abnehmender Bandbreite
für jede Linie eine größere Beobachtiungszeit brauchst bis sich das
Filter im SA eingeschwungen hat. Der FFT Analyzer bildet quasi alle
Linien gleichzeitig ab. Deswegen die enorme Zeitersparnis.

Wenn du bis 100 KHz messen willst, dann hilft die die Soundkarte nicht
weiter, weil selbst mit 192KHz Samplerate und 24 Bit in der Soundkarte
einen digitalen Tiefpass implementiert ist der bei 20KHz steilflankig
absäbelt.  Hier würde ein Standalone FFT Analyzer der modernen
Generation helfen, welche einen 16Bit AD-Wandler beherbergt. Ältere FFT
SAs die in der Bucht angeboten werden haben in der Regel nur einen 12BIT
ADC und können deshalb nur 72dB Dynamik auflösen. Bei Oszillografen
sieht es noch schlechter aus die haben in der Regel nur 8Bit ADC und
können nur 48db Dynamik. Doch hier gibt es wenige Ausnahmen. Es gibt
mittlerweile Oszillografen die entweder einen echten 12BIT ADC haben (
Ich glaube lagroy Wavemasters ist so ein Kanidat  aber teuer ) oder
durch eine mehrfache Mittelung sich die 12 Bit errechnen. Agilent
DSO6012 macht es zum Beispiel so. Aber der Scope kostet auch 3500 Euro
und ist somit für uns Amateure nur in Ausnahmefälle erschwinglich.

Die SA, die nach dem Überlagerungsempfängerprinzip arbeiten haben in der
Regel auch nur echte 70dB Dynamik ( auch wenn sie 80dB angeben ). Es
gibt mittlerweile einige Premiummodelle die auch 100dB Dynamik haben,
sind aber für uns unerschwinglich teuer. Auch gibt es moderne SA die
Überlagerungsprinzip und FFT kombinieren. Die stimmen den Empfänger in
1MHz Schritten durch und machen innerhalb der 1MHz Schritte eine FFT,
und kommen damit zu extrem schnelle Scangeschwindigkeiten. Aber auch
diese Verfahren findet man nur bei modernen SAs, Somit auch zu teuer.

Man kann im NF Gebiet sich aber auch mit einer Klirrfaktormessbrücke
behelfen, welches die Grundwelle mit einen Notchfilter hoher Güte
rausfiltert und die restlichen Oberwellen sich mit einen Oszillograf
betrachten. Solange der Klirrfaktor nicht kleiner als 0,1% ist kann man
recht gut sehen aus welchen Oberwellen sich das Signal zusammensetzt.

Eine Klirrfaktormessbrücke kann man sich selbst zusammenbauen und ist
mit den heutigen modernen Operationsverstärker auch nicht mehr so schwer
zu realisieren.

Ralph Berres

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit der nötigen Portion Selbstironie bzw. Selbsteinschätzung kann man
sich das Gerät ruhig zulegen. Zur Not dient das Gerät halt als
Buchstütze, da gibt es noch ungeahnte Einsatzmöglichkeiten...

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ralph... warum "grottenschlecht"?
Hab mir das Prachtstück aus der Mitte der Siebziger gerade erst
zugelegt, muß es noch reparieren. Mit dem externen Mischer (auch
gekauft, noch älter, Sechziger) soll es bis 40 GHz gehen. Klar, ohne
Preselector, nur 2-4 GHz LO und Harmonischenmischung, und die damalige
Technik - im Handbuch wird noch erklärt, was ein Operationsverstärker
ist - das ist nicht mehr Stand der Technik.

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christoph

Ich besitze den HP8555 auch inclusive dem Preselektor.
Allerdings habe ich das ZF Teil 8552B Nicht A !. Der 8552B hat 5 Quarze
im ZF Teil, der A meines Wissens nur 3. Vielleicht reagiert dein ZF Teil
deswegen gutmütiger auf die eingestellten Scanzeiten.

Wenn man mit diesem Gerät Oberwellen z.B. eines 2Meter Signals messen
will

muss man den Pegel am Mischer auf -40dbm einstellen. Erst dann
produziert der Mischer selbst Oberwellen die bei -65db  liegen.

In dieser Einstellung muss man aber auf 1KHz Resolutionbandbreite runter
gehen, damit das Eigenrauschen niedrig genug bleibt um noch 70db Dynamik
anzuzeigen. ( -115dbm Rauschen minus -40dbm Maximalpegel am Mischer =
75dB Dynamik ).Man sieht dann immer noch eine vom SA produzierte
Oberwelle mit -65dB, die nicht vom Messobjekt stammen. Bei 1 KHz
Bandbreite muss man aber schon Scanzeiten im Sekundenbereich einstellen,
damit das Filter den Peak nicht zu sehr im Pegel verändert.

Mein Taketa Riken TR4111 kann ich auf -20dbm am Mischer einstellen und
wegen des jetzt größeren Dynamikbereich die Bandbreite auf 30KHz oder
sogar 100KHz einstellen. Dadurch geht es fast in Echtzeit. Das ist beim
Abgleich von Oberwellenfiltern schon von Vorteil.

Das Problem bei dem HP8555 ist das in dem ( Eintakt ) Mischer das
Localoszillatorsignal über einen Richtkoppler mit 10db Auskoppeldämpfung
an die eigentliche Mischerdiode geleitet wird. Somit hat der
Eintaktmischer nur einen Oszillatorpegel von 3dbm. Dies ( in Verbindung
mit dem Eintaktmischer ) erklärt den schlechten Dynamikbereich.

Bei den Frequenzbereichen welches einen Yigfilter davor verwendet tritt
dieses Problem nicht auf, weil bei einer Oberwelle die Grundwelle vom
Yigfilter hinreichend gedämpft wird.

Ob andere Mikrowellen SAs die auch Oberwellenmischung ( und damit einen
Eintaktmischer ) benutzen das selbe Problem haben vermag ich nicht zu
beurteilen, da ich dessen Konzept nicht kenne.

Mein TR4111, und jeder SA, der nur einen Grundwellenbereich hat, hat
einen Gegentaktmischer der mit 13dbm Oszillatorsignal beaufschlagt wird.
Dadurch ist er wesentlich höher austeuerbar.

In den UKW Berichten hatte ich mal ein Weg beschrieben wie man einen
gesonderten Mischerzug für den Grundfrequenzbereich realisieren kann,
der höher aussteuerbar ist.

Ralph Berres DF6WU

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schon gefunden:
http://ukw-berichte.de/ukw-docs/pdf/zeitschrift/GesInh08.pdf
Heft 3/2008, ich muß das gleich mal durchlesen, danke.

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zwischenzeitlich habe ich noch eine Änderung eingebaut. Aber das erzähle
ich dir bei ernsthaften Interesse.

Ralph Berres

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

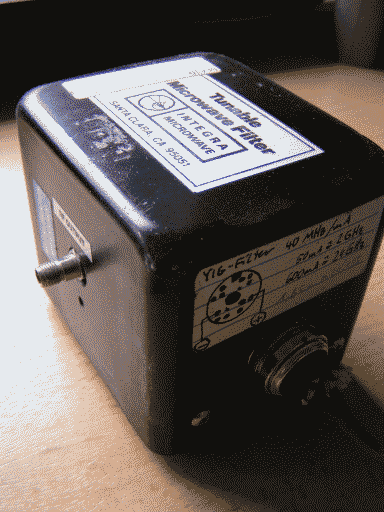

Ein kleines YIG-Breitbandfilter vom Flohmarkt hätte ich auch noch als
Preselector.

Autor: Ralph Berres (rberres)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einen YIG Filter der von 1,5-6 GHz geht suche ich noch für folgendes
Projekt.
Auf dem Flohmarkt und bei Ebay habe ich sowas bisher nur zu total
überhöhten Preisen gesehen, wenn überhaupt.

Mein TR4111 hat 3 Bereiche 0-1,8GHz 1,5-3,5GHz und 2,5-4,5 GHz.

Bei den beiden oberen Bereichen wird der erste Mischer umgangen und
direkt auf die 2te ZF von 500MHz gemischt. Dadurch sind aber
Mehrdeutigkeiten wegen der Spiegelfrequenz vorhanden. Deswegen wollte
ich für die beiden höheren Bereiche einen Yig-Filter davor schalten.
Einen Yigfilter der bis 1,5GHz runter geht scheint es nicht zu geben.
Notfalls kann ich aber auf die 1,5GHz -2 GHz die mir dann fehlen
verzichten.

Ralph Berres

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Yahoo-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
