Ein Hallo an Alle in diesem Forum,

ich bin neu hier (habe mich heute angemeldet) und möchte mich und mein
erstes Set vorstellen. Ich finde diese Seite super und sehr informativ.
Falls das nicht der richtige Ort für mein Thread ist, bitte in
Unterforum verschieben.

Nun bin ich selbst ein Neuling in diesem Bereich, was Elektronik,
Schaltungen, Microcontroller, usw. angeht. Bis vor kurzem war mir nicht
mal richtig klar, was genau Strom und Spannung bedeuten. Ich habe sehr
viel gelesen die letzen Wochen. Wirklich viel Input gehabt. Ich war fast
jeden Tag in der Bücherei und habe einfach alles in die Hände genommen,
was sich interessant angehört hat. Teilweise saß ich wirklich mehrere
Stunden nach der Arbeit dort und habe gelesen. Ich finde das alles sehr
spannend und möchte auch gleich mal mein Set vorstellen, welches ich mir
zusammengestellt habe (für meine zukünftigen Projekte).

Ich freue mich schon sehr darauf!
Ich würde gerne Meinungen, Tipps und Ratschläge hören von euch
Erfahrenen. Womit sollte ich am besten anfangen, wie sollte ich an das
Ganze rangehen?

Erst mal...


Mein erstes Elektronik-Set von Conrad:


Voltcraft VC 150 DMM (Multimeter)
124402-62


Steckbrücken-Set 350 Tlg.
526797-62


Analoge Lötstation ZD-99 48W
588415-62


Kohleschicht-Widerstand-Sortiment
418706-62


Steckplatine TYP IV
526835-62


Voltcraft PS-1152 A
Lineares Labornetzgerät
511805-62


LED 3mm ROT 25er Pack
LED 3mm GRÜN 25er Pack
LED 3mm GELB 25er Pack


5x ELKO 100µF 16V
5x ELKO 470µF 16V
2x ELKO 2200µF 16V

1x DIL Schalter 10 PIN


Bestellt:
1x Microcontroller ATMEGA32-16 AU
154095-62




Zum Basteln/Löten:
Mini Alarmzentrale (Bausatz)
190756-62




Erklärung:
Die Mini-Alarmzentrale hatte ich mir ganz am Anfang geholt, als ich
alles andere noch nicht hatte, mitsamt der Lötstation, damit ich erst
mal lerne, wie man lötet. Aber jetzt, nachdem ich mehr von einfachen
Schaltungen erfahren habe, wollte ich doch lieber gleich richtige
Bauelemente zum Basteln haben und habe das Set so vervollständigt. Was
würdet ihr noch hinzufügen? Was fehlt noch?
Ich würde gerne erst mal ohne den Microcontroller eine einfache
Schaltung realisieren, womit ich drei verschiedenfarbige LED zum
leuchten bringe.

Die Fragen, die ich mir dabei stelle:
1) Macht es einen Unterschied, ob ich eine LED ohne Vorwiderstand bei
2,2V (habe ja ein Labornetzgerät mit Spannungsregler) oder 5V
Ausgangsspannung mit Vorwiderstand schalte.

2) Das Labornetzgerät hat eine Ausgangsspannung von 1,5V - 15V (DC) und
einen Ausgangsstrom von 1,5 A. Heißt das, egal welche Spannung anliegt,
es kommen immer 1,5A da raus oder ändert sich die Stromstärke mit der
Spannung. Eigentlich ja, so habe ich es jedenfalls gelernt. Oder heißt
das einfach nur, das Gerät schafft MAX. 1,5A bei höchster Spannung?

3) Wenn da wirklich 1,5 A konstant rauskommen, wie schalte ich eine LED,
die nur 22mA braucht? Nach dem Ohmschen Gesetz verfahren?

4) In vielen Schaltungen sieht man den Vorwiderstand einer LED direkt
nach Vcc hängen. Warum heißt dieser dann VOR-Widerstand, wenn (abgesehen
von der technischen Stromrichtung) die Stromrichtung doch von MINUS zu
PLUS geht?



Ich hoffe, ihr könnt mir bei diesen Fragen helfen. Das würde mein
Verständnis verbessern.


Viele Grüße
hasan

Autor: Hannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heilige Maria hilf!

Autor: E.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kauf dir lieber mal erst ein Grundlagenbuch und verstehe den Inhalt.
Zusammenhang von U=R*I und deren Umformungen. Ansonsten geht alles
kaputt, in Rauch auf was du verbastelst und an der Speisung anschliesst!

Autor: Tampa Pdex (tampapdex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>1) Macht es einen Unterschied, ob ich eine LED ohne Vorwiderstand bei
>2,2V (habe ja ein Labornetzgerät mit Spannungsregler) oder 5V
>Ausgangsspannung mit Vorwiderstand schalte.


Ja es gibt einen Unterschied - du erwärmst die Umgebung mit dem R ;)


>2) Das Labornetzgerät hat eine Ausgangsspannung von 1,5V - 15V (DC) und
>einen Ausgangsstrom von 1,5 A. Heißt das, egal welche Spannung anliegt,
>es kommen immer 1,5A da raus oder ändert sich die Stromstärke mit der
>Spannung. Eigentlich ja, so habe ich es jedenfalls gelernt. Oder heißt
>das einfach nur, das Gerät schafft MAX. 1,5A bei höchster Spannung?


d.h einfach nur - du kannst aus dem Ding mit egal was für einer Spannung
max.1.5 A rausziehen...weniger ja, mehr ja - ist aber nicht gut -
stichwort - Verlustleistung

>3) Wenn da wirklich 1,5 A konstant rauskommen, wie schalte ich eine LED,
>die nur 22mA braucht? Nach dem Ohmschen Gesetz verfahren?


Ist doch wurst 22 mA < 1500 mA = ok -> 1.5 sind max werte - kann somit
kleiner sein...

>4) In vielen Schaltungen sieht man den Vorwiderstand einer LED direkt
>nach Vcc hängen. Warum heißt dieser dann VOR-Widerstand, wenn (abgesehen
>von der technischen Stromrichtung) die Stromrichtung doch von MINUS zu
>PLUS geht?


den Elektronen ist das so ziehmlich egal ob Vor oder Nachwiderstand
besteht...


du solltes mal ein Elektrouch lesen - die Artikel hier sind auch was
feines ... oder da  http://www.elektronik-kompendium.de

Autor: Gerd G. (elektrikser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1. LED nur mit Vorwiderstand. Erklärung findest du im Elektronik
Kompendium (ELKO)

2. Gerät schafft max. 1,5A

3. siehe 1.

4. wir bleiben bei der technischen Stromrichtung. Elektriker haben bevor
die Wissenschaftler es erforscht hatten, schon die Anwendungen.

Autor: Maria (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ic kann dir leider nicht alle Fragen beantworten (Zeitmangel) muss noch
entbinden morgen :-)

aber schau dir doch mal folgende Seite an , da gibt es über die
Feiertage viel zu lesen.Besonders interessant sind auch die dort zu
findenden
DSE-Faq.
http://www.elektronik-kompendium.de

Viel Spass und Erfolg

Autor: Skeptiker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde ein paar led's mehr bestellen, es werden einige zerstört
werden. aber mal im ernst das ohmsche gesetz musst du schon verstanden
haben, wenn du erfolgreich bpsw. led blinken lassen möchtest. zu 1.) es
empfiehlt sich led's über den strom zu steuern, nicht über die spannung.
zu 2.) einfach nachrechnen I=U/R , wenn immer ein konstanter strom
fließt, du die spannung variierst folgt doch hoffentlich für jeden
ersichtlich daraus, dass du dein R auch verändern musst. zu 4.) das ist
doch hoffentlich nicht ernst gemeint
;-)

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zu 1): siehe Artikel LED. Und gewöhne dir gar nicht erst an, LEDs ohne
Vorwiderstand betreiben zu wollen. Das machen nur ein paar Exoten ...

zu 2): das ist der spezifizierte Maximalwert. Solltest du mehr entnehmen
wollen, wird bei einem Netzteil, das den Namen verdient, die Spannung
soweit zurückgeregelt, dass nicht mehr fließen können. Bei einfachen
musst du selber darauf achten, dass nicht mehr Strom fließt - sonst geht
es kaputt. Immer schön nach I=U/R.
Den Maximalstrom kannst du bei jeder eingestellten Spannung entnehmen
(außer bei Null :-)), wieder: wenn das Netzteil auch den Namen verdient.

zu 3): immer mit Vorwiderstand, der wird so gewählt, dass eben nur 22mA
fließen. R=U/I, bei LEDs: R=(U-U_LED)/I

zu 4): Der Begriff 'Vorwiderstand' ist einfach eine üblich Bezeichnung
eines Widerstandes, der in Reihe mit einer LED gelegt wird. Ob davor
oder danach, ist völlig egal.

Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan P. schrieb:
> Steckbrücken-Set 350 Tlg.
> 526797-62

Ich verwende Kupferdraht (keine Litze) mit 0.8mm Durchmesser. Ist
deutlich preiswerter. Mit den Steckbrücken habe ich nicht so gute
Erfahrungen gemacht, das ist aber auch schon >10 Jahre her.

> Voltcraft PS-1152 A
> Lineares Labornetzgerät
> 511805-62

Sicherlich nicht ganz verkehrt, das Ding hat aber keine Strombegrenzung.
Falls irgendwo ein Kurzschluss ist, liefert es die angegebenen 1.5A oder
gar mehr. Das reicht leicht um eine vielzahl von Bauelementen zu
zerstören. Ähnliches kann Dir auch ohne Kurzschluss blühen, wenn Du
Fehler in der Schaltung hast.

Vielleicht wärst Du für die ersten Versuche mit einem schwächeren Modell
besser bedient gewesen. Ich hab am Anfang ein simples Steckernetzteil
verwendet, Ausgangsspannung in Stufen einstellbar (3/4.5/6/8/9/12/15V
oder sowas in der Art), mit deutlich weniger maximalem Ausgangsstrom
(100mA? 200mA? Irgendwie sowas). Das Risiko, damit im Falle eines
Fehlers Bauteile zu zerstören ist zwar immernoch da, aber etwas
geringer.

> 5x ELKO 100µF 16V
> 5x ELKO 470µF 16V
> 2x ELKO 2200µF 16V

Wie siehts mit kleineren und/oder ungepolten Kondensatoren aus? Achte
bei den Elkos darauf, dass es i.A. NICHT egal ist, wie herum man sie
einbaut, genau so wie bei den LEDs.

> Bestellt:
> 1x Microcontroller ATMEGA32-16 AU
> 154095-62

Ganz schön groß für den Anfang :-)

> 2) Das Labornetzgerät hat eine Ausgangsspannung von 1,5V - 15V (DC) und
> einen Ausgangsstrom von 1,5 A. Heißt das, egal welche Spannung anliegt,
> es kommen immer 1,5A da raus oder ändert sich die Stromstärke mit der
> Spannung. Eigentlich ja, so habe ich es jedenfalls gelernt. Oder heißt
> das einfach nur, das Gerät schafft MAX. 1,5A bei höchster Spannung?

Im Idealfall heisst das: Das Gerät hat zwei voneinander unabhängige
Grenzen:

- Es liefert höchstens 15V Ausgangsspannung
- Es liefert höchstens 1.5A Ausgangsstrom

Folgende Fälle liegen innerhalb dieser Grenzen:

- 5V Ausgangsspannung, 22mA Ausgangsstrom (z.B. LED + Vorwiderstand :-)
- 15V Ausgangsspannung, 1mA Ausgangsstrom
- 0.1V Ausgangsspannung, 1.5A Ausgangsstrom (geht in Richtung
"Kurzschluss")
- 14V Ausgangsspannung, 1300mA Ausgangsstrom (geht in Richtung "Bleiakku
laden")

> 4) In vielen Schaltungen sieht man den Vorwiderstand einer LED direkt
> nach Vcc hängen. Warum heißt dieser dann VOR-Widerstand, wenn (abgesehen
> von der technischen Stromrichtung) die Stromrichtung doch von MINUS zu
> PLUS geht?

Irgendwie kannst Du den Schaltplan immer so hindrehen oder umzeichnen,
dass (z.B. von links nach rechts geschaut) der Widerstand VOR der LED
sitzt :-)

> Ich hoffe, ihr könnt mir bei diesen Fragen helfen. Das würde mein
> Verständnis verbessern.

Viel Erfolg und lass Dich nicht entmutigen. Ich hab auch mal genau so
angefangen.

Liebe Grüße,

Stephan

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die ganzen Antworten. Ging ja schnell :)

@Maria:
Ja, diese DSE-FaQ ist sehr gut. Werd ich lesen.

@Stephan:
Danke für die Tipps. Ich hätte mir am Anfang auch fast ein Netzadapter
geholt mit nur 5V Ausgangsspannung, aber dann dachte ich, ich sollte
lieber in die Zukunft investieren.


Ich werd mir nochmal die ElKos genauer anschauen. Das sind radiale, muss
deshalb auf Polung geachtet werden?

Und ja, der Microcontoller deshalb, weil ich auch gerne mal mit der
Programmierung anfangen will. Nachdem ich die LED mit einer einfachen
Schaltung alle zum leuchten gebracht habe, möchte ich im nächsten
Schritt mittels PIC die LED zeitgesteuert, unterschiedlich blinken
lassen.


Gruß
Hasan

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum kaufen die Leute erst und fragen dann ?

Weil kaufen geil ist ?

Obwohl, die tausend Meinungen von hundert Besserwissern hätten dir
letztlich auch nicht weitergeholfen....

...obwohl: Alle hätten dir dazu geraten, die Sachen bei Reichelt zu
kaufen und nicht bei Conrad, zumindest darin wären sich wohl alle einig
gewesen.

Nun ja, es laufen auch Leute zum Media-Markt, von irgendwem müssen die
ja auch leben.

Eine in den Jahren gereifte Übersicht gibt es hier:
http://dse-faq.elektronik-kompendium.de/dse-faq.htm#F.2

> 1) Macht es einen Unterschied, ob ich eine LED ohne Vorwiderstand bei
> 2,2V (habe ja ein Labornetzgerät mit Spannungsregler) oder 5V
> Ausgangsspannung mit Vorwiderstand schalte.

Ja, natürlich, und so viel, wie du behauptest, scheinst du nicht gelesen
zu haben, denn GERADE die Frage, ob man LEDs ohne Vorwiderstand
betreiben kann/soll/darf führt hier zu 50% des Diskussionsaufkommens
(abgesehen von den Threads, in denen sich die Leute über zu wenig Gehalt
beklagen).

http://dse-faq.elektronik-kompendium.de/dse-faq.htm#F.8

> 2) Das Labornetzgerät hat eine Ausgangsspannung von 1,5V - 15V (DC) und
> einen Ausgangsstrom von 1,5 A. Heißt das, egal welche Spannung anliegt,
> es kommen immer 1,5A da raus

Nein, das heisstm dass es maximal 1.5A liefern kann.

> oder ändert sich die Stromstärke mit der Spannung.

Auch nicht direkt, sondern nur indirekt, abhängig von dem was dranhängt.
Hängst du einen Motor dran, der z.B. mit 12V läuft, dann läuft er im
Leerlauf und braucht wenig Strom dabei. Belastet du den Motor, nimmt er
mehr Strom. Bis 1.5A fliessen, dann ist das Netzteil am Ende und geht
mit der Spannung runter, weil es mehr nicht liefern kann (oder um den
Motor vor Überhitzung zu schützen auch nicht liefern soll).

> das einfach nur, das Gerät schafft MAX. 1,5A bei höchster Spannung?

Hoffentlich auch bei niedrigster (das ist ein Qualitätsmerkmal,
schlechte Netzgeräte überhitzen dabei manchmal).

> Nach dem Ohmschen Gesetz verfahren?

Es ist immer gut, sich an Gesetze zu halten, insbesondere an
Naturgesetze.

> 4) In vielen Schaltungen sieht man den Vorwiderstand einer LED direkt
nach Vcc hängen. Warum heißt dieser dann VOR-Widerstand, wenn (abgesehen
von der technischen Stromrichtung) die Stromrichtung doch von MINUS zu
PLUS geht?

Weil die Stromrichtung sprachlich eben von Plus nach Minus geht. Basta.
Neunmalkluge braucht die Welt nicht.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi MaWin,

ich bin zu Conrad gegangen, weil der Conrad nun mal hier in meiner Nähe
ist. Wüsste nicht, was dagegen spricht, außer mir erklärt das hier noch
einer. Sind es die Preise?

Du hast meine Frage mit dem Vorwiderstand einer LED imho nicht ganz
verstanden oder ich habe sie nicht richtig verständlich gestellt. Der
Widerstand sitzt ja mit in der Schaltung, weil die LED eine bestimmte
Stromstärke braucht und man somit den Strom regeln kann. Nun, wenn ich
mir das so vorstelle, wie die Elektronen von (eigentlich) Minus zu Plus
"fließen", und die LED somit vor dem Widerstand hängt (der ja so gesehen
nach Plus hängt), kriegt die LED doch erst mal die volle Stromstärke ab,
bis sie beim Widerstand ankommt, oder ist der Engpass von Anfang an
gegeben? Das ist halt das, was ich bis jetzt noch nicht so ganz
verstanden habe.


also sagen wir, die Schaltung + --LED--R-- - hat die selbe Stromstärke
wie
+ --R--LED-- -?

Gruß
Hasan

Autor: Tampa Pdex (tampapdex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Warum kaufen die Leute erst und fragen dann ?

>Weil kaufen geil ist ?


Sorry MaWin - kann dir nicht zustimmen -  aber der tut wenigstens was -
ich denk da an den einen Fall der 1 oder waren es sogar 2 Wochen lang
sich nicht entschliessen konnte was er bei Reichelt kauft....*schauder*
- der Thread wurde aber schön lang ;)

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan P. schrieb:
> ...
> Ich werd mir nochmal die ElKos genauer anschauen. Das sind radiale, muss
> deshalb auf Polung geachtet werden?

Die Polung ist bei Elkos wichtig, egal ob radial oder axial oder
diagonal.

>
> Und ja, der Microcontoller deshalb, weil ich auch gerne mal mit der
> Programmierung anfangen will. Nachdem ich die LED mit einer einfachen
> Schaltung alle zum leuchten gebracht habe, möchte ich im nächsten
> Schritt mittels PIC die LED zeitgesteuert, unterschiedlich blinken
> lassen.

Lass dir das nicht ausreden, es sei denn, du willst 0.05 EUR sparen
für ein paar Pins weniger.
Natürlich würde ein kleinerer auch erst mal reichen, aber
die überflüssigen Beinchen stören ja auch nicht auf dem Steckbrett.

> ...

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Klaus Wachtler:

ja denke ich auch. außerdem habe ich viele projekte bzw. bauanleitungen
für den atmega32 im internet gefunden, ich würde da einfach mal gerne
nachbauen/programmieren. von daher denke ich, lohnt sich das schon.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> wie die Elektronen von (eigentlich) Minus zu Plus
> "fließen", und die LED somit vor dem Widerstand hängt (der ja so gesehen
> nach Plus hängt), kriegt die LED doch erst mal die volle Stromstärke ab,
> bis sie beim Widerstand ankommt, oder ist der Engpass von Anfang an
> gegeben? Das ist halt das, was ich bis jetzt noch nicht so ganz
> verstanden habe.

Im Prinzip hast du recht.

Wenn man ein Kabel (in den z.B. in Reihe nacheinander ein Widerstand und
eine LED sitzt) an eine Spannungsquelle anschliesst,

wissen die allerersten Elektronen gar nicht, wie schnell sie rauskommen
sollen. Sie sehen nur, wie sie plötzlich die Möglichkeit bekommenn z.B.
auf ein Potential von 0V in den Draht am Kabelelende zu fallen, obwohl
sie selber auf einem Potential von 5V sitzen.

Was hindert Elektronen an der Ausbreitung? Nun, so bald sie sich
bewegen, baut sich ein Magnetfeld auf, was sie an ihrer Bewegung
hindert, es ist die Induktivität des Drahtes, der Leitung, die sie an
grenzenlose Beschleunigung hindert.

Ein Kabel hat (völlig unabhängig was AM ENDE dranhängt) ein typisches
Verhalten, das sich aus deiner Kapazität und Induktivitäöt zusammensetzt
und als Impedanz des Kabels in Ohm angegeben wird. Ein verdrillter
Klingeldraht hat etwa 110 Ohm Impedanz (nicht: Widerstand), ein
koaxiales Antennenkabel 75 Ohm, und ein einzelner Draht in der Luft (aka
Antelle) ca. 377 Ohm. Nochmal: Es ist die Impedanz, nicht der
Widerstand, obwohl sie auch in Ohm angegeben wird.

Diese Impedanz ist im allererstem Moment das bestimmte was die
Ausbreitung von Elektonen im Draht behindert, schliesst du also deinen
Klingeldraht an 5V an, fliessen im allerersten Moment (5V / 110 Ohm =
45mA = 280867934250000000 Elektronen pro Sekunde (bloss dauert der
Moment keine Sekunde, sondern Femtosekunden).

Dieser Strom von 45mA fliesst durch den Draht bis zum Widerstand. Dort
ändert sich die Impedanz der Leitung, von 110 Ohm auf sagen wir die 220
Ohm des Vorwiderstandes, und ein Teil der durch die Wanderung der
Elektronen mitreisenden Magnetfeldwelle wird reflektiert. D.h. ab diesem
Widerstand läuft nur ein Teil der Elektronen weiter, und ein Teil der
Elektronen wird reflektiert und bewegt sich zurück (wodurch der Strom
abnimmt, denn man muss die rückfliessende Elektronenanzahl von der
hinfliessenden abziehen).
Im weiteren Verlauf der Leitung bewegen sich die ELektronen wieder durch
den Draht, durch die LED, durch den Stecker und an jeder Stelle an der
sich die Impedanz ändert, wird ein Teil reflektiert, den Prozentsatz
kann man ausrechnen.
Egal was, es kommt ein Teil der Elektronen hinten an, aber auch welche
zurück. Damit ist die Anzahl der Elektronen, also der Strom der
Elektronen, der aus den 5V rausfloss, nicht mehr 45mA, sondern weniger.
Diese Vorgang ging fast mit Lichtgeschwindigkeit vorwärts
(Verkürzungsfaktor), dauert bei einem kurzen Kabel also nur ganz ganz
kurz.

Es fliesst nach diesem ersten rantasten des Stromflusses noch immer
nicht der richtige Strom, sondern das Spiel geht von neuem los,
inzwischen sind bestimmte Spannungen auf bestimmten Drahtstücken als
Potential durch die Mege der dort vorhandenen Elektronen entstanden, der
Ausgang des Netzteils sieht keinen Draht von 0V mehr sonden vielleicht
von 0.1V, uns entsprechend weniger Elektronen fliessen raus. Die Anzahl
der Elektronen und damit der Strom passt sich also durch ständiges hin-
und herschubsen an alle im Weg der Leitung liegenden Bauteile an, bis
ein stabiler Zustand erreicht ist. Das ist der, den du dann mit dem
Multimeter messen kannst, da hat der Draht am Anfang 5V, nach dem
Vorwiderstand 2.1V und hinter der LED 0V.

Wichtig ist vor allem, dass in eine Leitung von "50 Ohm Impedanz" auch
mehr Strom fliessen kann als 45mA (bei 5V). Diese 50 Ohm sind nicht der
ohm'sche Widerstand, der liegt viel niedriger, vielleicht bei 0.1 Ohm,
und nur dieser reale Widerstand begrenzt den Gleichstrom. Waren also die
45mA zu wenig für die real vorhandenen Widerstände in deiner Schaltung,
kommen im nächsten Zyklus des hin- und her der elektromagnetischen Welle
gleich noch mal 280867934250000000 mehr Elektronen hinzu, bis
ausreichend viel Strom fliesst.

Die Impedanz, also der virtuelle Widerstand der sich aus Kapazität und
Induktivität der leitung ergibt, äussert sich nur bei sehr hohen
Frequenzen und ausreichender Drahtlänge, also da, wo sich die Spannung
am Anfang des Drahtes schon wieder ändert, obwohl die Welle noch nicht
am Ende der Leitung angekommen ist. Das ist dann Hf Hochfrequenztechnik.

Aber im allerersten Moment, wo in der Schaltung, in der zunächste alle
Punkte 0 Volt haben, dann irgendwo eine Spannung angelegt wird und sich
der Strom einen Weg suchen muss, bei dem sich die in den Zwischenstücken
sammelnden Elektronenn zu bestimmten Spannungen anhäufen, da gibt es
kurz ein hin- und her. So kurz, dass die Bauteile davon nichts merken,
nicht kaputt gehen, nicht warm werden. Wie gesagt, das hin. und her geht
fast mit Lichtgeschwindigkeit und ist nach wenigen Zyklen schon
abgeschlossen.

Wenn man das mal verlangsamt betrachten will, braucht man Impedanzen,
also grosse Spulen. Bei so einer Spule mit einer Impedanz im
Henry-Bereich und Kondensatoren im Faradbereich kann man eventuell
sekundenlang das einpendeln des Stromes beobachten.

Autor: Stressgeplagter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan P. (hasan) wrote:

> Hi MaWin,

> ich bin zu Conrad* gegangen, weil der Conrad* nun mal hier in meiner Nähe
> ist. Wüsste nicht, was dagegen spricht, außer mir erklärt das hier noch
> einer. Sind es die Preise?

Vorsicht Hasan! Die wollen dich gerade erziehen. Lass dir nicht die
selbst gewählte Entscheidung aberziehen wann immer du Lust darauf hast
beim Conrad vorbeizuschauen. Es gibt immer auch gute Gründe dort
einzukaufen und du brauchst dich für nichts aber auch gar nichts zu
rechtfertigen.

Viel Spass bei allem was du vorhast. ;)

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Natürlich muß er sich nicht rechtfertigen.
Aber man darf ihm andererseits sagen, daß Conrad nicht der
einzige ist und meistens auch nicht der billigste.

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bevor das hier mal wieder in den üblichen Con* / nicht Con* Flamewar
abdriftet vielleicht auch noch ein Tip an den TE :-)

Schau dir auch mal das AVR-Tutorial an. Dort gibt es zu Beginn auch eine
kleine Liste, was man für eben dieses Tutorial so alles benötigt. Es
baut auch durchgehend auf den ATmega8 auf. Sich ein paar von diesen zu
besorgen wäre evtl. auch nicht verkehrt.

Das bereits genannte ELKO ist auch zu Beginn für die Grundlagen eine
gute Idee.

Ansonsten bestelle deine Bauteile halt dort wo Du möchtest. Mal bei
Reichelt und/oder CSD-Elektronic vorbeizuschauen ist aber wahrscheinlich
auch kein Fehler ;-) Siehe auch
http://www.mikrocontroller.net/articles/Elektronikversender

Viel Spaß und Erfolg mit deinem neuen Hobby!

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Nun, wenn ich
>mir das so vorstelle, wie die Elektronen von (eigentlich) Minus zu Plus
>"fließen", und die LED somit vor dem Widerstand hängt (der ja so gesehen
>nach Plus hängt), kriegt die LED doch erst mal die volle Stromstärke ab,
>bis sie beim Widerstand ankommt, oder ist der Engpass von Anfang an
>gegeben?

Ich versuche es mal so:
Ja, der 'Engpass' ist von Anfang an wirksam.
Die für den Stromfluß verantwortlichen Elektronen sind von Anfang an in
der Leitung, in der LED und in dem Widerstand. Wenn du einschaltest,
wird nicht erst die Leitung  'gefüllt' (was zu dem von dir vermuteten
erhöhten Stromfluss führen würde), sondern es werden weitere Elektronen
'nachgeschoben', die jedoch sofort von dem in dem Stromkreis
befindlichen Widerstand 'gebremst' werden. Völlig unabhängig davon, wo
in der Anordung sich der Widerstand befindet.
Stelle dir ein Rohr vor, gefüllt mit Tennisbällen und einer Engstelle
darin. Wenn du an der einen Seite einen neuen Ball hineinschiebst, wird
das wegen der Engstelle etwas schwer gehen und es wird am Ende sofort
ein bereits im Rohr befindlicher Ball wieder herausfallen. Wo diese
Engstelle (=Widerstand) entlang des Rohres sich befindet, ist für das
Verhalten belanglos.
Natürlich ist auch mit diesem Modell nicht alles erklärt.

@MaWin
Deine Erklärung ist sehr toll. Aber ich kann mir beim besten Willen
nicht vorstellen, dass dies Hasan P. mit seinem derzeitigen
Anfängerwissen weitergebracht hat - außer vielleicht in seiner
Verwirrung.

Autor: Björn R. (sushi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch ich wünsche dir viel Spass bei deinem Vorhaben. Den Mega32 den du
gekauft hast, kannst du für später zurücklegen. Du hast nämlich die
SMD-Variante(AU) gekauft, da wirst du Probleme kriegen, die ins
Steckbrett zu stecken. besorge dir lieber noch einen Mega32 im
DIL-Gehäuse.

LG, Björn

PS: Im statischen Fall, also nach dem Einschwingvorgang, fließt in einer
Reihenschaltung überall der gleiche Strom, daher ist es egal, ob der
Widerstand vor oder nach der LED kommt.

Autor: Stressgeplagter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und bevor icb hier fehlinterpretiert werde, die Mikroprozzis würde ich
preisbedingt nicht unbedingt beim Conrad kaufen. ;)

CSD-Elektronic kann ich nur empfehlen; kaufe dort selbst ein.

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Boa wie geil, ich hol schonmal Popcorn...

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, das ist ja noch kein Flame war!

BTW: Hasan - Ich hoffe, du programmierst von Anfang unter Linux?
Nur, damit das Popcorn nicht umsonst war.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Halli und frohe Weihnachten,

danke für die zahlreichen Beiträge.

@MaWin,
deine Erklärung ist gut und ich habe sie auch verstanden, plus mit der
Erklärung von HildeK, denke ich, macht das alles für mich auch jetzt
Sinn. Ich hatte diese Vorstellung, dass die Leitungen nicht "gefüllt"
sind und die Elektronen erst reinschießen.

@Björn,
ich habe den Atmega32 nur bis jetzt bestellt. Ich glaube, ich kann den
noch umtauschen oder einfach stornieren und mir die DIL Variante holen.


@Klaus Wachtler,
ja ich benutze und arbeite ausschließlich mit Linux seit Jahren. Ich
würde  dann auch mit Linux programmieren. Unter C oder Assembler.


Das ELKO finde ich sehr gut. Eignet sich auch gut als Nachschlagewerk.

Autor: Peter Hartmann (the_ride)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan ... schrieb:
> Hi MaWin,
>
> ich bin zu Conrad gegangen, weil der Conrad nun mal hier in meiner Nähe
> ist. Wüsste nicht, was dagegen spricht, außer mir erklärt das hier noch
> einer. Sind es die Preise?
>
> Gruß
> Hasan


Hallo Hasan!

Natürlich kannst du kaufen wo du willst aber ich meine Conrad ist viel
zu teuer!!
Schau doch mal hier
http://www.csd-electronics.de/de/index.htm
unter IC>Mikrocontroller>ATTINY, 90, MEGA nach deinem ATMEGA32-16AU.
Da kostet der nur 3,15 € und nicht wie bei Conrad 9,09 €
Ist der Atmega den du hast
Pdip (mit 90° abgewickelten Beinchen) oder

TQFP/MLF ( mit gestreckten Beinchen)
weil für das Steckbrett geht nur der Pdip siehe auch Datenbaltt
http://www.datasheetcatalog.com/datasheets_pdf/A/T...

Allen Frohe Tage und ein gutes 2010

cya The_ride

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter,

der Preisunterschied ist krass. Aber ich glaube, mit Versandkosten komme
ich auch auf die 9€ bei CSD?

Ja ich sehe grade, dass ich den falschen IC bestellt habe. Das ist ein
TQFP.
Danke für den Hinsweis.

Die Breadboards sind aber wirklich viel günstiger als bei Conrad.


Auch ein frohes Fest.


Gruß
Hasan

Autor: Manfred von Antenne (dipol)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hannes schrieb:
> Heilige Maria hilf!

Maria schrieb:
> ic kann dir leider nicht alle Fragen beantworten (Zeitmangel) muss noch
> entbinden morgen :-)

Hurra! Das christliche Abendland lebt!  :-))

Autor: Léon – Der Profi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Selam Aleykum Hasan !

Ich habe auch damals zu angefangen wie du und musste mir entmutigende
Sprüche "reinziehen", jedoch sind nicht alle User in diesem Forum so. Es
gibt auch viele freundliche Kompetente Benutzer, die auch sehr gut
helfen. (An dieser Stelle ein Dankeschön an diese Leute!).

Es ist nun einmal so, dass einige Menschen, die in einem Fachbereich
sehr gut sind andere Leute indirekt "fertig" machen, die mit dem Thema
neu beginnen. Meistens ist es ja auch nicht böse gemeint....


Ich habe damals auch bei Conrad gekauft,jedoch habe ich schnell
festgestellt, dass ich bei Reichelt für den gleichen Preis das doppelte
vielleicht sogar das dreifache kaufen kann. Es lohnt sich sehr bei
großen Bestellungen bei Reichelt zu bestellen, aber wenn dir mal ein
Widerstand, Elko etc.. fehlt, ist Conrad auch ganz gut.

Zum Anfang würde ich ein großes Steckboard empfehlen, die allerdings bei
Conrad sehr teuer sind (meine Meinung). Bei Reichelt findest du ein
großes für c.a. 15€ (Hab ich mir erst neulich bestellt) und es ist gar
nicht mal so schlecht.

Wenn du etwas erfahrung gesammelt hast, solltest du auch mal eine
Schaltung auf eine Lochrasterplatine löten, damit du auch mal das löten
lernst.


So ein kleines Labornetzteil kann man auch selber mit einem
Spannungsregler machen. Es ist nicht die beste Methode, aber da spart
man sich die 40€ und holt sich später ein vernünftiges Teil. Ich benutze
seit Jahren ein altes Handyladegerät von Ericson, was auch super
funktioniert.
Wenn du aber saubere 5V haben willst, schau ins AVR-Tutorial;dort steht
in den Grundlagen wie man mit einem 7805 eine 5V Spannungsquelle baut,
die sich gut eignet, jedoch sollte man die Eingangsspannung für den 7805
nicht zu niedrig, aber auch nicht zu hoch setzen, da man viel Verluste
hat (7805 wird Warm => eventuell Kühlkörper benötigt).


Wenn du den MicroController programmieren möchtest, benötigst du einen
Programmer. Diese gibt es in USB (etwas teuer), aber auch sehr billig
selber zu machen mit drei Widerständen. Die billig Variante läuft bei
mir seit 3-4 Jahren problemlos. Also wenn du an deinem PC noch einen
alten LPT (Druckeranschluss) hast, ist dieser Link für dich eventuell
interessant:
http://s-huehn.de/elektronik/avr-prog/avr-prog.htm

Wie gesagt, der funktioniert zwar, aber bei einem Kurzschluss kann er
den LPT des PC's eventuell braten ;-), daher sei es dir überlassen,
welchen Programmieradapter du nehmen möchtest.

Um den MicroController zu programmieren, brauchst noch eine Software die
das Programm auf den µC(=MicroController) lädt. Da du unter Linux (wie
ich :-) ), arbeitest würde ich dir Ponyprog empfehlen, welches auch
unter Linux linux läuft. (http://www.lancos.com/ppwin95.html => Runter
scrollen!)


Zur Literatur:
Ein Buch wo die Grundlagen der Elektronik/Elektrotechnik stehen, kann
nicht schaden. Ich bin eher der "learn-by-doing" Typ und habe es damals
ohne gemacht (ich bereue es auch ein bischen). In den Büchern werden
immerhin die wichtigen Grundlagen wie z.B. das Ohmsche-Gesetz (Die
Beziehung von Spannung,Strom und Widerstand), der Spannungsteiler
(belastet und unbelastet) usw.. erklärt. Diese Regeln und Techniken
sollte man schon wissen, weil so einem sehr viel ärger und zeit ersparen
können :-).

Ich wünsche dir mit deinem Hobby viel Erfolg und Spass mit dem du 2010
gleich durchstarten kannst.

Mit freundlichen Grüßen,

Léon, der Profi

Autor: Knecht Rupprecht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Als ich damals angefangen habe, habe ich mit Philips-Elektrronik-Kästen
begonnen. Diese wurde dann mit eigenen Bauteilen erweitert. Später bin
ich dann auf Lochraster umgestiegen.

Heute arbeite ich viel mit Steckboards von Wisher die es damals bei ELV
gab. Für Grundlafen empfehle ich dir www.dieelektronikerseite.de. Da
gibt es auch einen Shop, wo du die wichtigsten Bauteile bekommst
(www.derelektronikershop.de).

Günstige Steckboards gibt es auch bei Watterott (www.watterott.com). Wie
die Qualität ist kann ich leider nicht sagen. Will ich demnächst selbst
erst einmal testen. Meine Boards sind auch schon ziemlich in die Jahre
gekommen.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leon,

danke für die Antwort und deine Tipps. Ich habe gestern gemerkt, wie
teuer der Conrad eigtl. wirklich ist. Das mit dem Breadboard ist ein
sehr gutes Beispiel. Ich kriege ein 3er Breadboard mit Vcc,Gnd
Anschlüssen für 4 Euro mehr als einen Einzelnen bei Conrad.

Ich habe heute das Erste mal angefangen etwas rumzuexperimentieren. Und
schon ein bisschen confused, was paar Dinge angeht. :S


Zum Beispiel, habe ich am Anfang gedacht: "Oh Hasan, jetzt musst du mit
dem Labornetzgerät aber sehr vorsichtig sein und ja nicht an die Kabel
fassen, sonst kriegst du einen tödlichen Stromschlag." (wegen den 1,5 A
angegeben auf dem Gerät :). Und es ja heißt, dass es ab 20mA bei
Gleichstrom gefährlich für den Menschen wird.

Aber später ist mir eingefallen, dass das ja garnicht sein kann. Denn
mein Körper hat einen Widerstand und erst dadurch ergibt sich die
Stromstärke. Ich musste dann laut lachen :D


Naja, nun sitz' ich grade hier mit meinem Breadboard und habe eine
einfache Schaltung aufgebaut und frage mich, wieviel jetzt eigentlich
bei dieser Schaltung (eine LED als Verbraucher bei 2 V) durch die LED an
Strom fließt, wenn kein Vorwiderstand dabei ist.

Und warum fällt auf der Anzeige meines Labornetzgerätes die Spannung auf
NULL, wenn ich die Stromstärke in der Schaltung messen will? Ich glaube,
ich löse damit jedesmal einen Kurzschluss aus. Aber wie genau messe ich
denn nun die Stromstärke ohne einen Kurzschluss zu erzeugen? Laut
EL-KOmpendium messe ich die Stromstärke, indem ich das Messgerät immer
in Reihe mit dem Verbraucher schalte. Aber genau das ergibt bei mir
einen Spannungsabfall. :/


Ich bin noch ganz am Anfang! :P


Viele Grüße
Hasan

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> wieviel jetzt eigentlich bei dieser Schaltung (eine LED als
> Verbraucher bei 2 V) durch die LED an Strom fließt,
> wenn kein Vorwiderstand dabei ist

Vielleicht zu viel.

Daher baut man eine LED IMMER an eine Stromquelle (von meist 20mA) statt
an eine Spannungsquelle.
Und wenn man keine Stromquelle hat, baut man sich eine,
aus einer höheren Spannung (z.B. 5V) UND einem Vorwiderstand.

Was ich wirklich erstaunlich finde, ist die Lernresistenz, mit der fast
alle Jugendlichen hir zu Lande glauben durch's Leben zu kommen.
Es steht nun an jeder Ecke, und du hast es oft genug gelesen, dass man
bei LEDs IMMER einen Vorwiderstand einbaut, aber nein, du brauchst
keinen, du bist ja Held, dir passiert ja nichts, bei dir geht ja nichts
kaputt, du gehst ja auch bei Rot über die Ampel und weisst aus deiner
Erfahrung, daß es bisher immer gut ging, der Rest der Welt also einfach
DUMM ist.

Mann Leute, kein Wunder, dass uns China mit Siebenmeilenstiefeln
überholt, da sind Leute wissbegierig, und nicht so borniert ignorant
lernresistent wie hier.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin,

ich weiß zwar nicht was du für Probleme hast, aber du solltest vllt
einfach mal entspannen.

Ich weiß, dass eine LED immer einen Vorwiderstand haben sollte, aber ich
möchte gerne wissen, was passiert, wenn ich keinen Widerstand einbaue.
Verstehst du? Also absichtliches "Learning-by-Doing".

Es sollen ja auch Sachen kaputt gehen dürfen. Nur so lerne ich am
besten. Ich habe genug LED hier.

Autor: Ignorieren (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ignoriere ihn Hasan ! Das ist das beste, was du machen kannst.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan ­­ schrieb:
> 1) Macht es einen Unterschied, ob ich eine LED ohne Vorwiderstand bei
> 2,2V (habe ja ein Labornetzgerät mit Spannungsregler) oder 5V
> Ausgangsspannung mit Vorwiderstand schalte.

Nun, Du willst ja nicht für jede LED ein eigenes Labornetzgerät
verpulvern.

Der Widerstand gestattet es, für jede LED relativ genau den
Betriebsstrom einzustellen und damit die Helligkeit.


> 2) Das Labornetzgerät hat eine Ausgangsspannung von 1,5V - 15V (DC) und
> einen Ausgangsstrom von 1,5 A.

Das könnte für viele Experimente schon zuviel sein. Besser ist eine
einstellbare Strombegrenzung (10..500mA).
Jeder hat mal schon ICs verkehrt rum eingesteckt.

Echte Labornetzteile arbeiten gleichzeitig als Strom- und
Spannungskonstanter, d.h. keines der beiden Limits wird überschritten.


> 3) Wenn da wirklich 1,5 A konstant rauskommen, wie schalte ich eine LED,
> die nur 22mA braucht? Nach dem Ohmschen Gesetz verfahren?

Netzteil als Spannungskonstanter (>= U_LED + 1V) und dann den
Vorwiderstand berechnen.


> 4) In vielen Schaltungen sieht man den Vorwiderstand einer LED direkt
> nach Vcc hängen. Warum heißt dieser dann VOR-Widerstand, wenn (abgesehen
> von der technischen Stromrichtung) die Stromrichtung doch von MINUS zu
> PLUS geht?

Dem Vorwiderstand ist die Stromrichtung wurscht.
Und dem Strom ist auch die Reihenfolge in einer Reihenschaltung wurscht.

Der Übersichtlichkeit halber zeichnet man Stromlaufpläne so, daß die
Versorgungsspannung von oben nach unten fließt und die Signale von links
nach rechts.


Peter

Autor: Florian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan,

schau dir mal die Arduino boards an, bzw. Arduino clones wie freeduino,
seeeduino usw. Das sind sehr einfach programmierbare Mikrocontroller die
man über USB anschliesst und man braucht kein gesondertes
Programmiergerät. Es gibt hunderte Beispiele für alles Mögliche und die
boards haben spannugswandler schon on board man kann also direkt
loslegen.

Autor: Weihnachts-Senf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Florian

Ihm geht es in erster Linie ja nicht darum etwas fertiges
funktionierendes zu nehmen und damit zu arbeiten, sondern er will es von
der "Picke auf lernen". Ich finde auch dass das der richtige Weg ist!

Also erstmal die Basis wie Strom, Spannung und Widerstand verstehen,
dann kann man darauf aufbauen und man kann mit der Zeit immer größere
Schritte nehmen. Nur sollte man sich gerade zu Beginn nicht zu viel zu
muten, um nicht zu schnell die Motivation zu verlieren.

Frohe Weihnachten zusammen ;-)

Autor: USA (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan, hoffentlich willst du damit keine Bomben basteln?

Autor: 900ss D. (900ss)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan ­­ schrieb:
> ich weiß zwar nicht was du für Probleme hast, aber du solltest vllt
> einfach mal entspannen.

LOL! Hasan, besser hätte es niemand schreiben können. MaWins Tips in
allen Ehren aber manchmal... :-)

Lass dich nicht entmutigen. Solange du keine Experimente mit mehr als
40V machst ist das OK. Und wenn der angeschlossene Widerstand mal heller
leuchtet als die LED, so what?

Joachim

Autor: Rene B. (themason) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Und wenn der angeschlossene Widerstand mal heller
>leuchtet als die LED, so what?

LOL.

Erinnert mich daran wie ich mal einen Tantal hab "leuchten" sehen.
Original Denk-Blase über meinem Kopf :
Prima, die Led leuchtet, Betriebsspannung ok. Öhm moment, die LED war
doch an ner anderen Stelle der Platine. Pofff, Zisch, Wusch!!!!!
Schicke Stichflamme.

Autor: Realist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Die Breadboards sind aber wirklich viel günstiger als bei Conrad."

Bei den Breadboards gibt es, wie man so hört, mindestens zwei
verschiedene Qualitäten. Bei der besseren Qualität sind die Boards
farbig bedruckt, bei der einfacheren Variante sind die Boards nicht
bedruckt. Conrad liefert glaube ich die bessere Variante. Alles AFAIK
und IMHO.

Das R-Sortiment ist relativ gesehen deutlich zu teuer.

----------------------------------------------------------------


Mir ist aufgefallen, dass Du mit dem Strom- und Spannungsbegriff
scheinbar noch Verständnisprobleme hast. Das geht vielen so, aber es
wird der Moment kommen, wo es "klick" macht und Dir alles klar ist.

Evtl. hilft folgende analoge Beschreibung einer Wasserleitung:

Nimm einen Wasserhahn. Nimm nun den Wasserdruck als Spannung, und die
Wassermenge pro Zeiteinheit als Strom. Drehst Du den Wasserhahn auf,
hältst in aber vorn zu, dann spürst du zwar den Druck (Spannung), aber
es fließt kein Wasser (Strom), weil der Widerstand unendlich ist
(zugehaltener Hahn).

Nimmst Du nun einen Schlauch, der an einer Stelle eine Verengung hat, so
wird die fließende Wassermenge (Strom) durch den Querschnitt an der
Verenungsstelle (Widerstand) beeinflusst. Je enger die Stelle (größerer
Widerstand), desto kleiner die fließende Wassermenge (Strom).

Das ist nur eine sehr sehr einfache Beschreibung, aber sie hilft Leuten
oft, wenn sie die Begriffe der elektrischen Spannung und des
elektrischen Stroms nicht erfassen können.

Eine LED musst Du Dir in diesem Fall als ein Wasserventil vorstellen,
das bis zu einem bestimmten Druck in der Leitung zuerst geschlossen ist
und bei nur leicht steigendem Druck plötzlich öffnet. Man muss den
Wasserdurchfluss (Strom) durch die Diode jedoch begrenzen, um sie nicht
zu zerstören. Deshalb fügt man noch eine Verengungsstelle in die Leitung
ein (Widerstand) die dann die fließende Wassermenge begrenzt.

Autor: Realist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Es sollen ja auch Sachen kaputt gehen dürfen. Nur so lerne ich am
besten. Ich habe genug LED hier."

Naja, was Du beschreibst, ist wohl eher "trial and error". Ich denke
nicht, dass das der beste Weg ist, um in die Elektrotechnik und
Elektronik einzusteigen. Der Grund ist einfach: beim "trial and error"
bekommst Du zwar auch positive Resultate, aber du weißt oft nicht genau,
warum irgend etwas funktioniert oder eben nicht.

Besser wäre es auf jeden Fall, Du würdest Dir mit Deinem Wissen die
Dinge aufbauen und dann beim doing prüfen, ob sich die Realität der
Theorie entsprechend verhält.

Noch ein Tipp: die Elektronikwelt besteht nicht nur aus Widerständen,
Leuchtdioden und Mikrocontrollern, auch wenn diese Dinge zur Zeit ganz
hipp sind (wenigstens LEDs und uCs).

Autor: Thomas (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Es ist allerdings auch nicht immer leicht, blutige Anfänger von Trollen
zu unterscheiden...

@Hasan:

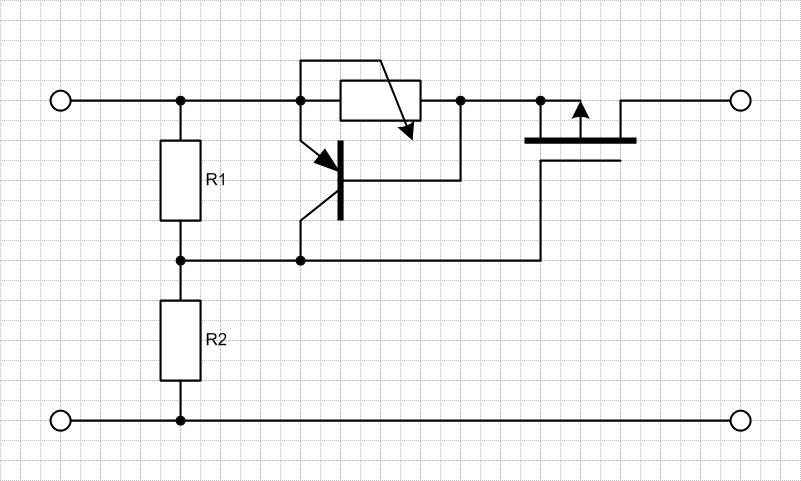

Im Anhang ein Tip für dich, wie du dein Netzteil mit wenigen Bauteilen
um eine einstellbare Strombegrenzung bereichern kannst.
Links wird das Netzteil angeschlossen, und rechts sind dann deine neuen
Spannungsabgriffe.
Aus Gründen, die du sicher bald verstehst werden an dem Potentiometer
maximal 0.7V abfallen. Der maximale Ausgangsstrom errechnet sich also
zu:
Das geht zwar noch wesentlich eleganter mit Operationsverstärkern, aber
wenn du die erstmal verstanden hast, dann willst du dir sicher dein
eigenes Netzteil bauen ;)

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas,

danke für diesen Tipp. Ich werde versuchen den Schaltplan zu verstehen.
Das fällt mir momentan noch schwer. Wäre schön, wenn ich mir mein
eigenes Netzteil bauen könnte, dann könnte ich in Zukunft Geld sparen.

Ich gehe das Ganze auch eher ruhiger an und hetze mich nicht so. Allein
an den Grundlagen der Elektronik habe ich noch einiges zu knabbern.
Heute habe ich viel überlegt. Mein Kopf platzt mir gleich.

:)

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, nach nochmaligem Überlegen, glaub ich jetzt, verstehe ich was du
meinst.

Ich habe es bisher so realisiert, dass ich die Widerstände für meine
LEDs immer nach dem Omschen Gesetz errechnet und einzeln in die
Schaltung eingebaut habe. Mit dem Potentiometer (sagen wir von 1 Ohm -
10 kOhm) kann ich die Stromstärke gezielt einstellen, um so je nach
Leistungsbedarf meine Schaltung versorgen zu können. Stimmt es so
einigermaßen?

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Als Alternative zum realen Bauelemente-Killen solltest du auch mal
Simulationsprogramme in Betracht ziehen. Mit kostenlosen Programmen, wie
LTSpice oder Tina-TI kannst du einfache (und auch kompliziertere)
Zusammenhänge durchaus recht realistisch nachvollziehen.

MfG Spess

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hasan.

Auch wenn die Kommentare von MaWin manchmal etwas barsch sind, so hat er
doch Recht, und es führt auf Dauer kein Weg an der Theorie vorbei, will
man etwas mehr erreichen, als ein paar Bauelemente kontrolliert
abzufackeln. ;-)

Leider richtet heutzutage das "Bildungsfernsehen" ala Galileo mit
Halbwahrheiten, vermurksten Fachbegriffen (z.B. Stromspannung - ich
könnte kotzen) und auf Quote getrimmtem Unsinn bei interessierten Leuten
mehr Schanden als Nutzen an!

Und so scheitert es dann schon an ganz einfachen Dingen, wie Reihen- und
Parallelschaltung:

> Und warum fällt auf der Anzeige meines Labornetzgerätes die Spannung auf
> NULL, wenn ich die Stromstärke in der Schaltung messen will? Ich glaube,
> ich löse damit jedesmal einen Kurzschluss aus. Aber wie genau messe ich
> denn nun die Stromstärke ohne einen Kurzschluss zu erzeugen? Laut
> EL-KOmpendium messe ich die Stromstärke, indem ich das Messgerät immer
> in Reihe mit dem Verbraucher schalte. Aber genau das ergibt bei mir
> einen Spannungsabfall. :/

Oder was glaubst du, warum bei dir die Spannung zusammenbricht, sobald
du den Strom messen willst? Du hast es parallel, statt in Reihe
geschaltet. Und da dein Messgerät im Strommessbereich naturgemäß einen
sehr niedrigen Innenwiderstand haben muss, schließt du dein Netzteil
praktisch kurz!

In solchen Fällen, wie bei dir ist es recht schwierig, irgendetwas
erklären zu wollen, weil man nicht weiß, was man bei dir überhaupt an
Wissen voraus setzen kann.

Daher kann ich dir nur raten, erst mal viel zu lesen, nicht nur im Netz,
sondern auch mal ein klassisches Buch her zu nehmen. Echtes Wissen ist
einfach durch nichts zu ersetzen. ;-)

Oder was glaubst du, wenn du in einem Forum für Autoschrauber posten
würdest, dass du dir ein Schweißgerät, einen Kanister Benzin und etwas
Eisen gekauft hast, um jetzt mal ein Auto / einen Motor zu basteln. Die
würden auch schon allein wegen der Zusammenstellung Schreikrämpfe
kriegen.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey Michael,

du hast Recht. Echtes, fundiertes Wissen, ist unersetzbar. Da kann man
noch so viel "trial and error"'n.

Mittlerweile habe ich herausgefunden, warum und dass ich einen
Kurzschluss verursacht habe. Ich dachte, ich hätte das Messgerät in
Reihe geschaltet, jedoch was dem nicht so. Ich hatte die Messleitungen
einmal am Minuspol und einmal am Pluspol des Verbrauchers und das auch
noch bei verbundenen Leitungen im Breadboard. Diesmal habe ich es
richtig gemacht und habe die Verbindungen getrennt und das Messgerät
zwischen Leitung und Verbraucher geschaltet. So habe ich korrekte Werte
bekommen und das Netzgerät dann auch nicht kurzgeschlossen :)

Aber ich habe schon wieder meine Sachen ausgepackt und will es nochmal
wissen. Ich verstehe eine Sache nicht. Wenn ich bei der Schaltung den
Vorwiderstand - den ich ja eigtl. benutze, um den nötigen Betriebsstrom
zu bekommen bzw. die überstehende Spannung zu vernichten - wegnehme und
die Ausgangsspannung auf 2,2 V regle, habe ich am Verbraucher (LED)
automatisch die vorgeschriebenen 20mA der LED (Flussstrom I(klein F)).
Heißt das, die LED hat einen Innenwiderstand von 100 Ohm? Oder was genau
bedeutet das jetzt? Heißt das, egal welche Spannung ich anlege, es
fließt in einer Schaltung ohne Widerstand garkein Strom? Ich bin
verwirrt.

Ich lese immer wieder und blättere die Seiten durch und habe immer noch
dieses Verständnisproblem was meine Schaltung hier angeht.

Also konkret:
Wenn U=2,2V und LED in meiner Schaltung ohne Widerstand, dann ist
I=20mA.
Würde bei einem anderen Verbraucher (sagen wir einem Chip oder
ähnlichem) der selbe Strom bei 2,2V fließen? Oder ist das nur bei dieser
LED so?

Und wann genau fließen die, auf dem Gerät angegebenen, 1,5A? Nur bei
voller Spannung von 15V, die das Gerät schafft?

Hier wurde gesagt, dass das unterschiedlich ist, aber ich verstehe
einfach nicht, wie der Zusammenhang speziell für diese Schaltung hier
ist.




Ich stimme dir voll und ganz zu, was deine Meinung bezgl. des
Bildungsfernsehens angeht. Ich schaue seit Jahren kein Fernsehen mehr,
von daher weiß ich nicht in welchem Ausmaß das schon ist, aber die
genannten Sendungen haben imho an Qualität verloren, sobald sie
amerikanisiert wurden.



Gruß
Hasan

Autor: Pantoffelkino (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan ­­ (hasan) wrote:

> Heißt das, die LED hat einen Innenwiderstand von 100 Ohm?

Eine LED hat keinen konstanten Widerstand. LEds haben wie "normale"
Dioden eine Knickkennlinie und damit einen differentiellen Widerstand.
Innerhalb eines sehr schmalen Bereichs kann man diesen Widerstand
natürlich als linear annehmen und durch eine einfache Gerade ersetzen.

> Ich stimme dir voll und ganz zu, was deine Meinung bezgl. des
> Bildungsfernsehens angeht. Ich schaue seit Jahren kein Fernsehen mehr,
> von daher weiß ich nicht in welchem Ausmaß das schon ist, aber die
> genannten Sendungen haben imho an Qualität verloren, sobald sie
> amerikanisiert wurden.

Schade Hasan, denn solche Fragen wie eben würdest du nicht stellen, wenn
du mal eine der guten wissenschaftlichen Dokumentationen dir angeschaut
hättest. Die gibt es über alle möglichen Themen und auch über
Leuchtdioden, Halbleiterphysik etc. Bestimmt wurde das Thema
Innenwiderstand einer LED auch schon mal im Computerclub mit
Back/Rodolph im Rahmen einer kleinen Bastelei aufgegriffen und dort
vermittelt.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Pantoffelkino,

Dass ich kein Fernsehen mehr schaue, bedeutet nicht, dass ich nichts
mehr gucke. Ich schaue natürlich gerne Dokumentationen, ab und zu die
Wirtschaft usw. an. Ich meinte eher den Mainstream. Im Internet gibt es
zahlreiche von diesen wissensreichen Quellen.

Gruß
Hasan

Autor: Pantoffelkino (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael L. (michaelx) wrote:

> Leider richtet heutzutage das "Bildungsfernsehen" ala Galileo mit
> Halbwahrheiten, vermurksten Fachbegriffen (z.B. Stromspannung - ich
> könnte kotzen) und auf Quote getrimmtem Unsinn bei interessierten Leuten
> mehr Schanden als Nutzen an!

Der Fehler liegt viel eher bei dir selber. Der Begriff "Stromspannung"
ist ein umgangssprachlicher Begriff für technische Laien. Einem älteren
Menschen oder einer Hausfrau (sind nur willkürlich gewählte Beispiele)
beispielsweise sagt der Begriff "Spannung" im elektrischen Zusammenhang
rein gar nichts. Diese Leute denken dabei an alles mögliche, aber nicht
die elektrische Spannung. Netzspannung ist da schon etwas prägnanter,
aber auch dieser Begriff sagt den meisten Leuten von der Strasse nichts.
Es MUSS der Begriff "STROM" fallen, um diesen technischen Laien
EINDEUTIG klar zu machen, worum es geht. Deswegen ist der Begriff
STROMSpannung eigentlich genau der richtige. JEDER weiß sofort "Aha! Es
geht um Strom aus der Steckdose" und in diesem Zusammenhang dann um die
Netzspannung. Leider kapiert selbst Wikidepia das nicht. Aber genau so
wie man kleinen Kindern zuerst mal beiberingt 5 : 4 ist gleich 1 Rest 1
(oder würdest du da auch sagen, "Hey! Ihr Idioten! Das ist fachlich
INKORREKT!!!") ist es besser dem Laien der sich nicht für die exakten
physikalischen Zusammenhänge interessiert die Steckdosen-Netzspannung
einfach mit dem Begriff Stromspannung zu vermitteln, denn vor STROM hat
JEDER Laie Angst, vor Spannung dagegen so gut wie Niemand. ;-)

Darum lasse NIEMALS technisch versierte Leute Bedienungsanleitungen
schreiben, wenn du nicht möchtest, dass der Inhalt nur mit Hilfe von
Wikidedia verstanden wird. ;)

Autor: Pantoffelkino (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan ­­ (hasan) wrote:

> Hi Pantoffelkino,

> Dass ich kein Fernsehen mehr schaue, bedeutet nicht, dass ich nichts
> mehr gucke. Ich schaue natürlich gerne Dokumentationen, ab und zu die
> Wirtschaft usw. an. Ich meinte eher den Mainstream. Im Internet gibt es
> zahlreiche von diesen wissensreichen Quellen.

> Gruß
> Hasan

Hallo Hasan, danke der Klarstellung. So wie du das jetzt ausdrückst
teile ich das sofort. Das Fernsehen hat eine Tendenz Kluge Klüger und
Dumme dümmer zu machen. Ist halt wie im "richtigen" Leben, man muss im
wahrsten Sinn der Wortes "schauen" das was bei rumkommt, wobei man den
Sektor der Unterhaltung nicht pauschal abqualifizieren sollte. Alles mit
dem rechten Maß und die Sache passt (halbwegs ;)).

Grüße an dich und gute Nacht!

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Pantoffelkino,

schön, dass du weißt, wo der Fehler liegt. ;-)

Die Wissenden sind schuld daran, na Klasse.

Ich behaupte mal, es kommt auf den an, der es erklärt!

Und ich kann dir versichern, ich habe auch schon Wissenssendungen
gesehen, in denen man die richtigen Fachbegriffe verwendet hat, ohne die
Zuschauer zu verwirren.
Es kommt einfach darauf an, dass man statt ein paar lieblos
zusammengekotzten Brocken sich Gedanken zum Thema macht. Aber ein Jumbo
mit XXL-Fressorgien ist scheinbar besser für die Quote, deshalb können
Schüler eher herbeten, wo auf der Welt ein Frühstück wieviele Kalorien
hat, aber haben z.B. oft keinen blassen Schimmer von Prozentrechnung! -
Weil es ihnen nicht richtig gelernt wird. Wissen wird heutzutage in der
Schule schon in den unteren Klassen eher hingeworfen, als vermittelt.
Die Kindern sollen sich es selbst aneignen, etwa so wie an einer
Hochschule oder Uni, ohne zuvor die Grundlagen und das Lernen selbst
richtig gelernt zu haben!

Mein Großvater hat mir z.B. vor 40 Jahren verständlich erklärt, was
Strom und Spannung ist, da war ich noch nicht mal in der Schule, und er
hatte in seinem Leben nie beruflich damit zu tun, stand nur an der
Maschine, und hat den Schalter umgelegt.

Was haben die also früher anders gemacht?

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab früher Transistoren aufgesägt, Kondensatoren abgewickelt,
Glasdioden zerhämmert und Röhren auseinandergenommen.
Meine ersten 3 LEDs haben auch nicht den ersten Tag überlebt.

Es ist nicht schlimm, sondern völlig normal, daß Elektronikbasteln mit
Zerstörung beginnt. Wenn man daraus lernt, gehts irgendwann besser.

Man sollte nur aufpassen, daß man nicht gleich gefährliche Spannungen
oder Ströme in die Hand nimmt. Ein 0,3...0,5A Wandwarze reicht für die
ersten Gehversuche.


Peter

Autor: Florian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was zum streßfreien einsteigen:
http://www.blafusel.de/misc/my_first_mc.html

Autor: Vollgefressener (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du solltest Dir noch dringend Keramikkondensatoren mit 100nF (Nanofarad)
besorgen, die wirst Du zum Betrieb des ATMEGA brauchen.
(Die werden zwischen GND und VCC Pins des µC gehängt.)

Kosten wenige Cent pro Stück, leg Dir also am Besten gleich nen Vorrat
von 40-50 Stück zu, die Dinger brauchst Du bei so ziemlich jedem Chip
den Du irgendwo verbaust, egal ob ATMEGA oder Schieberegister.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

danke für die Hinweise.

Also ich muss sagen, ich verstehe jetzt die Kritik an Conrad. Dieser
Laden ist ziemlich teuer im Vergleich zu anderen Elektronikshops,
vorallem Online-Shops. Klar, die haben wahrscheinlich keine Lagerkosten,
etc. Ich will nur sagen, es macht Sinn sich umzuschauen.

Aber was ich nochmal fragen möchte, eine Sache, die ich immer noch nicht
verstehe:

Ich experimentiere gerade etwas rum und habe eine rote 3mm LED mit 2,2V
Durchlassspannung und 20mA Betriebsstrom an meinem Labornetzgerät
bewusst ohne Vorwiderstand hängen, denn ich möchte wissen, wie das
Verhältnis zwischen Spannung und Strom ist.

Btw: Der Elektriker (jedenfalls hat er das gelernt, meinte er) sagte
heute zu mir, dass bei egal welcher Spannung, die LED sich den nötigen
Strom schon von alleine ziehen wird, ohne Vorwiderstand.

Ich aber habe gelernt, dass nach dem Omschen Gesetz der Strom der
Spannung proportional. Das bedeutet, steigt die Spannung, steigt auch
der Strom. Wie gesagt, in speziell dieser Schaltung sollte das auch so
sein und so ist es auch. Ich habe es eben getestet. Aber einige Dinge
verstehe ich einfach nicht. Wie zum Beispiel, dass ohne Vorwiderstand
meine LED bei exakt 2,2V (eingestellt am Labornetzgerät, den Strom kann
ich leider nicht einstellen) genau 20mA Strom zieht. Gehe ich mit der
Spannung hoch, geht auch die Stromstärke hoch.
Ok, aber warum? Warum zieht die LED bei genau diesen 2,2V eben diese
20mA. Warum nicht bei sagen wir mal 10V? Sind Durchlassspannung und
Bertriebsstrom Angabe genau darauf abgestimmt? Ist dies immer der Fall?
Ich verstehe den Zusammenhand nicht. Der Elektriker (bzw. Verkäufer bei
Conrad) meinte, dass es auch Situationen (generell) gibt, in denen ein
Verbraucher bei z.B. 3V sogar 2A zieht, oder bei 10V 1,5A oder bei 1V
0,05A (5mA). Woher weiß aber die LED, dass sie nur 20mA ziehen muss bei
diesen 2,2V?

Und noch so eine Sache, die ich nicht verstehe. Schalte ich noch eine
LED (wohlbemerkt immer noch zu Testzwecken ohne Vorwiderstand) in Reihe,
teilt sich zwar die Spannung auf beide auf, jedoch steigt der Strom bei
verdoppelung der Spannung (also auf 4,4V) schlagartig auf 100mA. Nach
meiner Rechnung müsste der Strom proportional (also doppelt) zur
Spannung steigen. D.h. 40mA betragen. Wie ich auf die 100mA komme?
Wenn ich beide in Reihe schalte und das Messgerät in Reihe zu den LEDs
schalte, um den Strom messen zu können, kriege ich 20mA (bei beiden)
raus. Nehm ich jetzt bei gleicher Spannung einfach eine LED raus und
messe noch einmal, kriege ich plötzlich 100mA raus, was für eine LED
natürlich viel zu viel (bzw. das 5-fache) ist.

Kann mir bitte jemand die Zusammenhänge erklären. Erklären was hier los
ist? Denn laut Conrad Techniker würde die LED sogar bei 15V immer noch
20mA an Strom ziehen, was ich aber mit meinem Experiment heute
wenigstens widerlegen konnte. Soweit bin ich schon mal.

Ich danke vielmals!

Grüße
Hasan

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldigt. 0,05A sind natürlich 50mA.

Und mit dem Elektriker ist der Verkäufer bei Conrad gemeint.

Autor: prust (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach n Grund gegen Conrad *lach
Ne mal im Ernst. Wie schon zuvor gesagt: Der Widerstand deiner LED ist
Spannungsabhängig und nicht linear. Es ist ein Halbleiter und kein
ohmschmer Verbracher!

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entweder kauft du dir ein Einsteiger Buch und arbeites dich ein
....oder geh Döner schneiden..

Aber so wird das nix!

Jupp

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 2,2V (Flussspannung genannt. Oder Durchlassspannung) hängen mit den
verwendeten (Halbleiter-) Materialien zusammen, die in der LED das
Leuchten erzeugen.

Ein großes Problem bei LEDs ist, dass (wie gesagt) der Widerstand nicht
linear ist. Bei etwas mehr Spannung geht bereits der Strom exponentiell
hoch, was die LED ziemlich schnell überlastet.

Mit einem ohmschen Widerstand kann man das etwas "begradigen". Außerdem
hilft der positive Temperaturkoeffizient der Widerstände das
Temperaturverhalten zu verbessern. Eine LED hat von sich aus nämlich
einen negativen Temperaturkoeffizienten (wie alle Halbleiter). Heißt
Höhere Temperatur->Höherer Strom->Teufelskreis->LED Kaputt.

Autor: Schaulustiger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich habe sehr viel gelesen die letzen Wochen. Wirklich viel Input gehabt. >Ich
war fast jeden Tag in der Bücherei und habe einfach alles in die Hände >genommen,
was sich interessant angehört hat.

Was hat sich denn interessant angehört? Was für Input hattest Du denn?
Scheinbar war nichts über Elektronik dabei wa?

Ich fasse nochmal zusammen: Du hast absolut keinenerlei Ahnung von
Elektronik. Wirklich gar keine! Glaubst den Leuten hier aber seit 59
Beiträgen nicht dass man einen LED nicht ohne Vorwiderstand betreibt!
Irgendwie kann das doch nicht dein Ernst sein?

Autor: Alexander Sewergin (agentbsik)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du musst dir die Diodenkennlinie ansehen :

http://www.led-treiber.de/html/leds_grundlagen.html

Legst du eine Spannung von 2.2V an die LED an, dann fließen z.B 10mA.
Steigt die Spannung um 0.05V an ( 2.25V) , so kann es sein, dass schon
30mA durch die LED fließen.


Deswegen sollte man eine LED auch nie ohne Widerstand an eine
Spannungsquelle anschließen, weil die Diodenkennlinie von mehreren
Faktoren abhängt und sich bei LED´s aus der selben Produktion auch etwas
unterscheiden kann.

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Link. Ich glaube, nun habe ich es verstanden.

Ich fasse zusammen:
Eine LED hat keine lineare Kennlinie, das bedeutet, das bei minimaler
Veränderung der Spannung, der Strom stark steigt. Wie bereits
geschrieben.

Würde ich nun eine LED an eine Spannungsquelle hängen, würde eventuell
bei einer Spannungsschwankung z.B. vermehrt Strom fließen -> höhere
Temp. -> noch höherer Strom -> Teufelskreis. Wie schon geschrieben.

Das bedeutet, dass meine LED - diese spezielle LED - bei 2,2V eben 20mA
zieht, wobei eine andere LED (vllt in einer anderen Farbe) etwas mehr
oder weniger Strom ziehen könnte. Jetzt ist mir auch klar, warum bei
zwei LEDs in Reihe der Strom 20mA bei 4,4V beträgt, jedoch bei einer LED
bei selber Spannung 100mA oder mehr fließen.

Und wenn ich einen Widerstand davor setze, reguliere ich die Spannung,
da die Spannung an dem Widerstand abfällt, was zu einem verminderten
Betriebsstrom der LED (oder generell bei allen Schaltungen mit
Widerstand führt). Nun habe ich auch verstanden, dass man mit einem
Widerstand nicht den Strom, sondern die Spannung begrenzt und sich der
Strom von alleine einstellt. Denn der Strom ist proportional zur
Spannung.

Ich denke, ich habe es nun endlich verstanden.
Danke.

Gruß
Hasan

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich will dich nicht entmutigen, aber ich glaube, du hast es noch immer
nicht verstanden. Mir scheint, du versuchst Strom und Spannung getrennt
zu betrachten, doch so wird das nichts.

Der Vorwiderstand begrenzt den Strom, wobei sich ein Spannungsabfall
einstellt, der immer der Spannung U_gesamt - U_f der LED entspricht. Die
Spannung U_f der LED ist praktisch nicht konstant, sondern ergibt sich
aus der Kennlinie im Zusammenspiel mit dem fließenden Strom I_f.

Da eine LED kein lineares Bauelement ist, müsste man theoretisch immer
die zum I_f passende U_f aus der Kennlinie der LED ablesen, wenn man den
Vorwiderstand berechnen will. Aber praktische genügt ein typischer Wert
für U_f (z.B. 2,2V bei den LED aus deinen Versuchen), um den
Vorwiderstand nach der bekannten Formel zu berechnen.

In der Schaltung stellt sich dann automatisch das richtige Verhältnis
von Strom und Spannung am Vorwiderstand ein.

Weiter möchte ich mit meiner Erklärung nicht ausholen, und ich empfehle
dir dringend, dich umfassend zu belesen z.B. hier:

http://www.elektronik-kompendium.de/

Und vergiss dabei die Grundlagen nicht (R=U/I)!

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael,

vielen Dank für deine Erklärung.

Autor: Dirk J. (dirk-cebu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lieber Hasan,
eine LED ohne Strombegrenzung ist wie ein Auto ohne Bremse. Vielleicht
kapierst Du das besser. Ansonsten: Elektrik und besonders Elektronik ist
für Dich wohl doch nichts. Das hast Du mit jedem neuen Beitrag bewiesen,
laß es gut sein. Du hättest statt einem Atmega lieber etwas Draht, eine
Batterie und eine Türklingel kaufen sollen. Da kann man etwas sehen,
viel hören und wenn man sich geschickt anstellt, bekommt man auch noch
einen elektrischen Schlag. Das reicht für das erste Lehrjahr.
Frohes Neues Jahr
Dirk

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hasan, lasse Dich bloss nicht von Leuten, die Dirk heissen, aus der Bahn
bringen. Wenn man Deine ursprünglichen Fragen mit dem vergleicht, wo Du
jetzt stehst, kann man den Fortschritt schon deutlich sehen und das in
vier Tagen! Viel Spass noch beim Basteln :-)

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also ich sehe das nicht so pessimistisch mit Hasan

Er kann das "erlebte" gut artikulieren, und mit eigenen Worten
wiedergeben. Alleine diese Fähigkeit ist Gold wert.

Das das Ganze am Anfang etwas holprig ist, liegt in der Natur der Sache.
Und mit der Zeit sellt sich dann auch das Verständnis ein für "vorher
denken (konzipieren, überlegen etc), dann handeln"

Also Hasan, weiter so, lass dich nicht entmutigen. Das wird schon ...


ach ja, rein informativ: Wie alt bist du, und was machst du sonst
(beruflich)?

Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lieber Hasan,

wenn Du die U-I-Kennlinie einer LED ermitteln willst, ist es, wie ja
schon viele hier betont haben, ungünstig, die LED direkt an das
Labornetzteil anzuschliessen. Vielleicht können wir uns ja einen
besseren Testaufbau einfallen lassen. Insbesondere einen, der nicht so
schnell zur Zerstörung der LED führt wie Dein jetziger Testaufbau.

Was wollen wir eigentlich? Wir wollen ja, dass durch die LED ein Strom
von - sagen wir mal - 0 bis 30mA fliesst. Nun wollen wir zur Aufnahme
der U-I-Kennlinie jeweils eine bestimmte Spannung über der LED und
gleichzeitig den fliessenden Strom messen. Das klingt im ersten Moment
so, als ob wir dazu zwei Messgeräte benötigen würden: Eines für die
Spannung (U) über der LED, und eines für den Strom durch die LED. Wenn
ich mich richtig erinnere, hast Du aber nur ein Messgerät. Hm, was
machen wir nun?

Also überlegen wir mal schrittweise. Was hast Du - und was willst Du?

Du hast ein Labornetzteil mit einstellbarer Ausgangsspannung. Nach dem
Ohmschen Gesetz, I = U / R, können wir den durch einen Widerstand R
fliessenden Strom festlegen, in dem wir dafür sorgen, dass über dem
Widerstand die Spannung U abfällt. Ist der Widerstand R bekannt, so
ergibt sich ja genau der Strom I durch die oben genannte Formel. Anders
herum bedeutet dass aber auch: Wenn wir den Widerstandswert R kennen und
die Spannung U über diesem Widerstand, dann wissen wir auch, welcher
Strom I durch R fliesst.

Nun bauen wir mal folgende Testschaltung auf:

V+ ---(1)--- R ---(2)--- -|>- ---(3) --- GND
                         LED

Die Punkte (1), (2) und (3) sind Messpunkte, d.h. an diese Stellen
möchten wir gerne nachher mit dem Multimeter ran. V+ kommt aus Deinem
Labornetzteil. R ist ein fester Widerstand, über den wir uns später noch
Gedanken machen müssen.

Nun, was können wir mit dieser Schaltung erreichen? An V+ wird die
Ausgangsspannung Deines Netzteils eingespeist. Dadurch fliesst durch die
Strecke V+-R-LED-GND ein Strom (welcher auch immer, darüber denken wir
nachher nach). Diesen Strom können wir z.B. dadurch bestimmen, dass wir
die Spannung U über dem Widerstand messen. Wegen I=U/R genügt dazu eine
Spannungsmessung zwischen den Messpunkten (1) und (2). Die gemessene
Spannung rechnet man dann einfach mit dem Widerstandswert R in den
gesuchten Strom um. Somit können wir die erste Größe unseres
Messvorhabens, nämlich den Strom I, bestimmen.

Die Spannung über der LED können wir messen, in dem wir das Multimeter
an die Messpunkte (2) und (3) halten. Dadurch erhalten wir die zweite zu
messende Größe für die U-I-Kennlinie der LED, nämlich die Spannung U
über der LED.

Ein schöner Nebeneffekt dieses Messaufbaus ist, dass wir mit einem
einzigen Messgerät auskommen (und sogar nur mit einem einem
Spannungsmessgerät), denn das Multimeter kannst Du ja abwechselnd an die
Messpunkte (1)-(2) und (2)-(3) halten. Aber Vorsicht: Für beide
Messungen wollen wir eine Spannung messen! (Was würde passieren, wenn Du
für die "Strommessung" an (1)-(2) das Multimeter auf "Strom messen"
einstellst? Versuch mal diese Frage zu beantworten bevor Du mit dem
Messen anfängst!).

Hm, wie groß sollte denn nun der Widerstand R sein? Da wir die
U-I-Kennlinie der LED ja noch nicht kennen (im Gegenteil, wir wollen sie
ja messen!), nehmen wir mal gaaaanz grob und sehr stark vereinfachend
an, dass sich die LED wie ein Kurzschluss verhält, d.h. dass die
Spannung über der LED immer Null ist, egal wie groß der Strom ist, der
durch die LED fliesst.

Ok, jetzt müssen wir aber mal ganz dringend anhalten und scharf darüber
nachdenken, ob diese Annahme ok ist. Insbesondere müssen wir uns darüber
Gedanken machen, ob diese Annahme zu einem falschen Messergebnis führen
kann. Weiter sollten wir uns darüber Gedanken machen, welche
Auswirkungen diese Annahme sonst noch so hat. Ich möchte diese Fragen an
dieser Stelle selbst nicht beantworten, sondern sie an Dich weitergeben,
als eine Art "Verständnisfrage". Ich sag Dir nur so viel: Diese Annahme
verfälscht die Messung nicht; und es ist eine schöne Aufgabe für einen
Anfänger, die genannten Fragestellungen mal sauber durchzudiskutieren.
Allerdings ist diese Diskussion rein argumentativ nicht ganz trivial :-)

So, zurück zur Größe von R.

Dass wir die LED als Kurzschluss annehmen, bedeutet, dass die LED einen
Widerstand von Null Ohm darstellt. Dadurch ist die Anordnung V+ - R -
LED - GND in Gedanken äquivalent zur Anordnung V+ - R -
Kurzschluss(=Draht) - GND. Der Strom durch diese vereinfachte Anordnung
ist: I=U/R. Und das bedeutet, dass wir durch Einstellen der Spannung U
(drehen am Labornetzteil) den Strom durch die Anordnung einstellen
können!

Wir können nun R z.B. so wählen, dass bei V+ = 15V gerade ein Strom von
30mA durch die vereinfachte Anordnung fliesst. Damit ergibt sich ein
Wert für R:

R = 15V / 30mA = 500 Ohm

Statt 500 Ohm nehmen wir 470 Ohm, dass ist der nächstbeste Normwert.
Dann würde bei V+=15V ein Strom von ca. 32mA fliessen (wenn man die oben
genannte "Vereinfachung" berücksichtigt).

Wie läuft nun die Messung ab? Lass uns einen Plan für eine erste
Messwertaufnahme machen:

1. Versuchsanordnung aufbauen (V+ - R - LED - GND)
2. Labornetzteil auf 1V Ausgangsspannung einstellen
3. Per Multimeter den Strom durch die Anordnung messen:
Spannungsmessung, Messpunkte (1)-(2)
4. Per Multimeter die Spannung über der LED messen
5. Ausgangsspannung des Labornetzteils um 1V erhöhen und weiter mit 3.
(oder Messung beenden wenn bereits 15V Ausgangsspannung erreicht waren).

Das Ergebnis dieser Messreihe ist zunächst eine Tabelle mit zwei
Spannungen. Für die gesuchte U-I-Kennlinie der LED musst Du eine der
Spannungen (und zwar die bei Schritt 3 gemessene) in den Strom I
umrechnen. So erhältst Du die U-I-Kennlinie der LED.

Nun kannst Du, wenn Du Lust hast, das ganze ja mal durchführen und
versuchen, zu verstehen, was da im einzelnen passiert.

Poste doch mal die von Dir aufgenommene U-I-Kurve, wenn Du Lust hast,
das alles zu machen :-) Dann ist es vielleicht auch für Dich viel
einfacher, die Sachen zu verstehen und wir können Dir anhand dieses
einfachen Beispiels die Sachen erklären, die Du noch nicht verstehst.

Ganz liebe Grüße,

Stephan

Autor: Hasan ­­ (hasan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Wegstaben Verbuchsler,
danke. ja, eigtl. ist das schon ein guter fortschritt innerhalb von 4
tagen :)

und entmutigen lassen, werde ich mich mit sicherheit nicht. Und von
Leuten die Dirk heißen halte ich mich eh fern.

Ich bin 24 Jahre alt und habe eine abgeschlossene Ausbildung zum
Fachinformatiker/Systemintegration und arbeite in der IT-Abteilung einer
Bank.



@Stephan M.,
eine sehr gute Erklärung bzw. Aufgabenstellung. Die reizt mich sehr. Ich
werde die genannten Punkte durchgehen und auch eine Kennlinien Tabelle
nach der beschriebenen Form erstellen. Meine Resultate werde ich hier
präsentieren. Vielen Dank für deine Mühe Stephan.



Gruß
Hasan

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> auch eine Kennlinien Tabelle nach der beschriebenen Form erstellen.
> Meine Resultate werde ich hier präsentieren.

Mich würde es nicht wundern, wenn die aufgenommene Kennline sehr ähnlich
zu der des Datenblattes aussehen wird ;-)

--> Damit kannst du dir demnächst das Lesen der Datenblätter ersparen,
und nimmst alle wesentlichen Parameter von allen möglichen Komponenten
selbst auf ;-)))

Nein, ohne Quatsch, das ist schon ein guter Ansatz, einfach mal selber
damit rumzumachen, und selbst zu erleben, wie solche Komponenten und
Schaltungen  funktionieren

Und mit deiner Ausbildung in "Weicher Ware" ist es sicherlich ein guter
Startpunkt, analytisch und systematisch Dinge zu erarbeiten rund um die
"Harte Ware"

Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thomas:
Dein Schaltplan sieht echt klasse aus, womit macht man sowas?
Genau so würde ich gerne die Schaltpläne in meiner Diplomarbeit
zeichnen, nur ohne die Karos vielleicht.
Eagle sieht da richtig Kacke aus...

Die Schaltung werde ich evtl. als Schutzschaltung in meine DA einbauen.
Oder weiß jemand eine Lösung mit noch weniger Platzbedarf (muss 64 davon
unterbringen!)?

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
