Forum: Analoge Elektronik und Schaltungstechnik passiver Allpass 1-ter Ordnung


Autor: Daniel -------- (root)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

die Schaltung mit gekreuzten Cs ...

http://de.wikipedia.org/w/index.php?title=Datei:La...

von

http://de.wikipedia.org/wiki/Allpassfilter

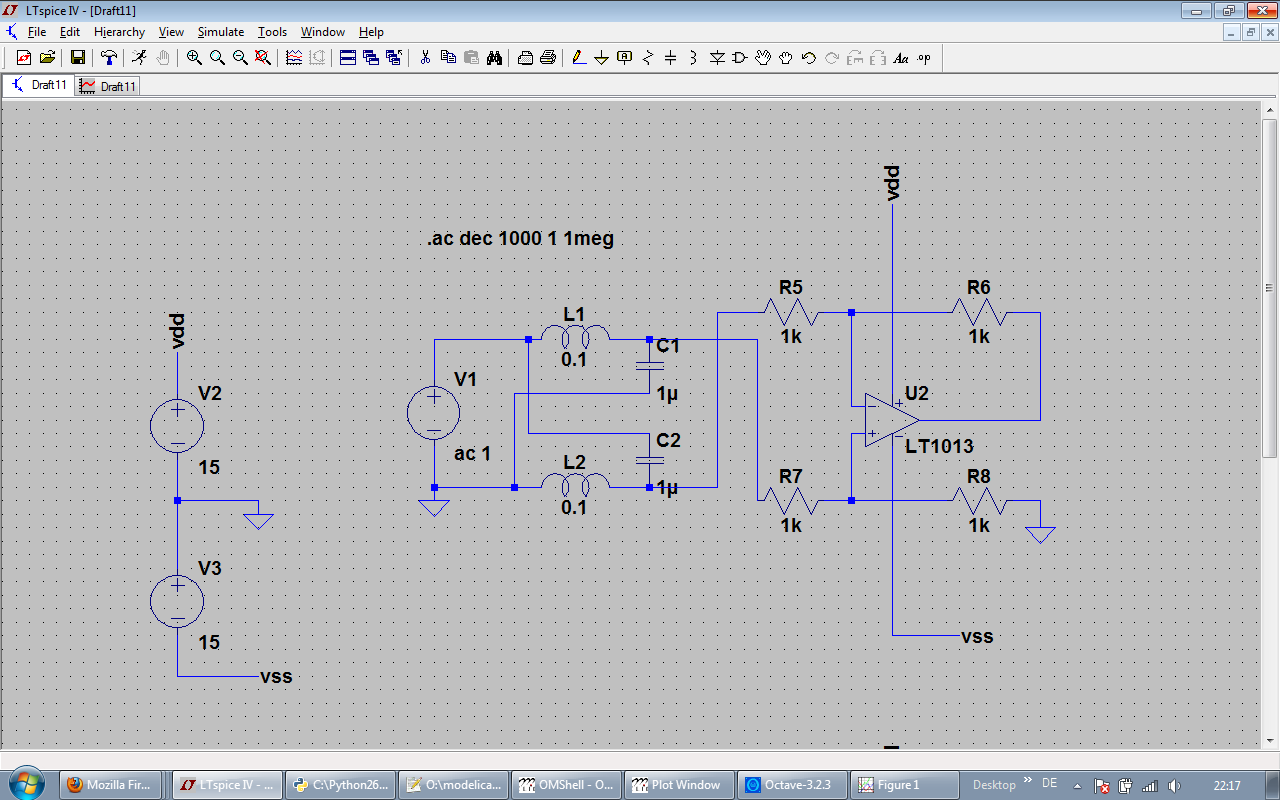

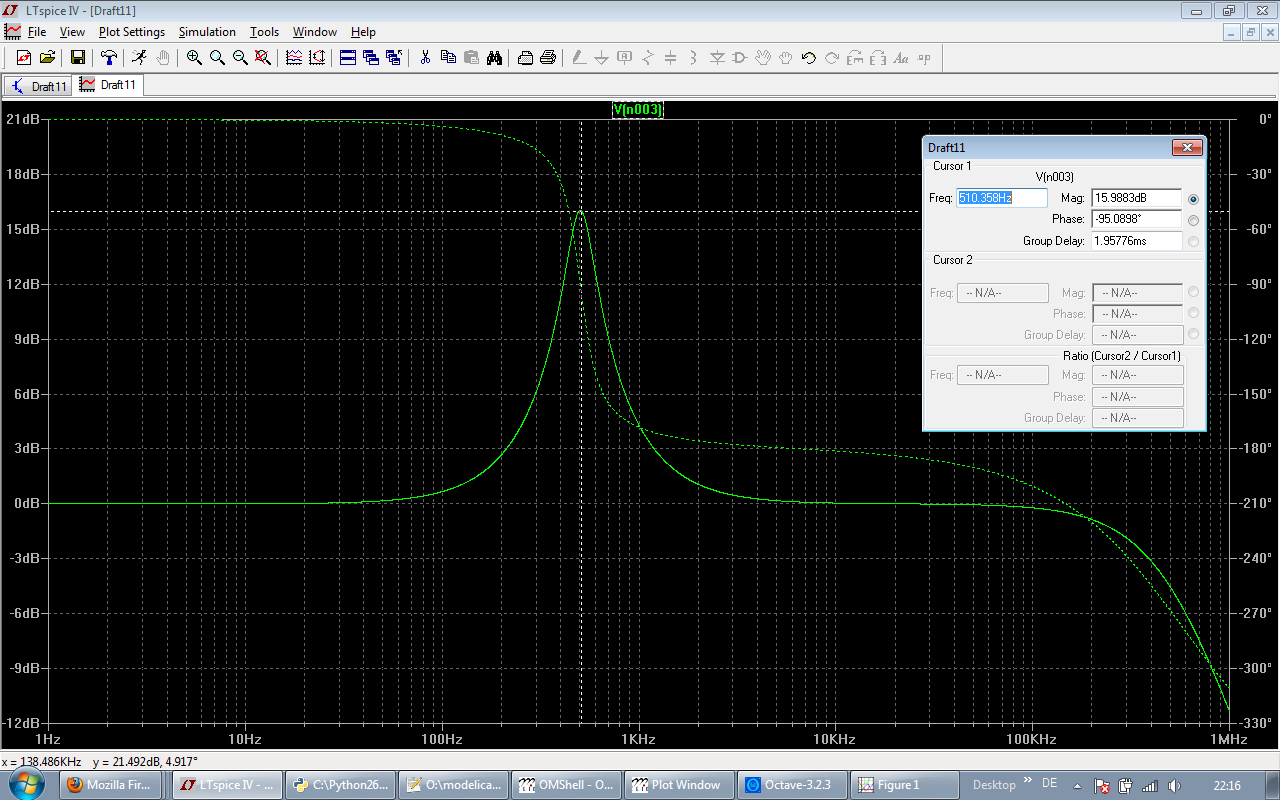

ist doch nicht wirklich ein Allpass. Bei mir sieht die Simulation
so aus wie im Bild. Man sieht deutlich eine Verstärkung für 500 Hz.

Grüsse

Autor: Düsentrieb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
doch, das is ein allpass !
er muss allerdings mit der passenden impedanz abgeschlossen werden,
sonst wirds ein filter mit resonanz...

Autor: Daniel -------- (root)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke. Weisst Du auch wie diese in etwa aussehen soll?
Vielleicht 1/G(f)? Im Artikel ist leider kein Wort zur
Abschlussimpendanz.

Autor: Düsentrieb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
naj.... 1u + 100mH ...schätze (hirn-spice :) bei 300 od 600 ohm
