Forum: Gesperrte Threads Laienschaltplan

Autor: Lothar G. (lothi)
Datum: 30.01.2010 22:00
Angehängte Dateien:

Guten Abend Experten!

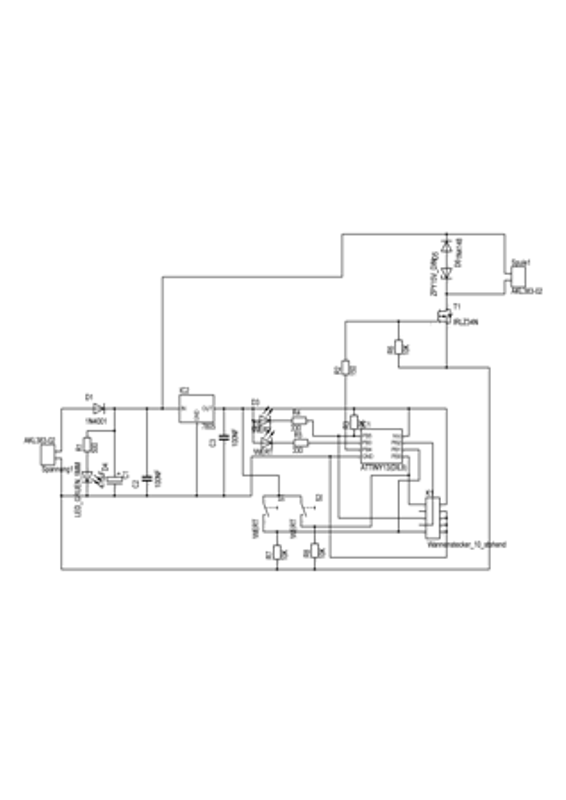

Würde vielleicht jemand etwas Zeit verschwenden und sich diesen von
einem Laien entworfenen Schaltplan (im Anhang) ansehen, und verraten ob
dieser so brauchbar ist.Natürlich auch ohne Gewähr.
Danke
mfg  Lothi
Autor: Größe (Gast)
Datum: 30.01.2010 22:02

Der Schaltplan ist nen bisschen klein um was zu erkennen oder meinst du
nicht?
Autor: Mikel (Gast)
Datum: 30.01.2010 22:03

naja ist ein bisschen zu klein um wirklich was zu erkennen...
Autor: Hans (Gast)
Datum: 30.01.2010 22:09

Hi hi hi... "Mikroelektronik..."
Autor: Christian H. (netzwanze) Benutzerseite
Datum: 30.01.2010 22:10

Naja, viel ist ja nicht zu erkennen.

Ansonsten solltest du dir mal die Verwendung von Power-Symbolen (Vcc,
GND) aneignen und nicht die Versorgungsleitungen durch den ganzen Plan
ziehen.

Auch zeichnet man keine Leitungen durch Bauteile (siehe Wannenstecke
unten rechts).

Btw: Ich kann es nicht genau erkennen, aber was macht die Z-Diode über
dem FET?
Autor: Lothar G. (lothi)
Datum: 30.01.2010 22:10
Angehängte Dateien:

Schwupps sofort geändert
Autor: Peter (Gast)
Datum: 30.01.2010 22:12

wie schafft man es nur ein so unscharfen png zu erzeugen? Oder hat mein
Monitor ne meise?
Autor: Peter Roth (gelb)
Datum: 30.01.2010 22:16

Solange man nicht mal die Bauteilwerte lesen kann, hat das keinen Sinn.
Autor: User (Gast)
Datum: 30.01.2010 22:19

Ist das ernst gemeint? Wenn du Hilfe erwartest solltest du auch
entsprechend Infos bereitstellen, z.B. einen leserlichen Schaltplan. Und
mit "größer" einstellen, war sicher nicht gemeint, dass du das Minibild
größer machen sollst, sondern ein neues in Groß (zugeschnitten wäre auch
nicht schlecht).
Dann findet sich auch sicher wer, der das durchschaut, aber ein
Ratespiel sollte es nun mal nicht sein ;)
Autor: Lothar G. (lothi)
Datum: 30.01.2010 22:22

Christian H.schrieb
Btw: Ich kann es nicht genau erkennen, aber was macht die Z-Diode über
dem FET?

Die Sache mit der Z- Diode habe ich aus einem anderen
Schaltplan.(Weidezaungerät)Ansonsten habe ich das alles aus
Grundschaltungen zusammengesetzt.Ich bin nun mal Laie, ehrlich.
Autor: Lothar G. (lothi)
Datum: 30.01.2010 22:31
Angehängte Dateien:

Hoffentlich ist dieser besser.
Autor: gast3 (Gast)
Datum: 30.01.2010 22:37

@lothar
Nein leider noch immer nicht. Womit haste ihn erstellt? Mach ma en
Screenshot von dem Plan. Abspeicher in jpeg. In Paint oder Gimp
zuschneiden und dann einstellen
Autor: ... (Gast)
Datum: 30.01.2010 22:39

Lothar G. schrieb:
> Hoffentlich ist dieser besser.

Schaust du dir die Bilder vorher mal an die du postest?
Autor: Andreas G. (beastyk)
Datum: 30.01.2010 22:46

Joaaaar, mhhhh, neeeeeeee, 6 setzen und nochmal!
Autor: elektronensparer (Gast)
Datum: 30.01.2010 22:53

Den Falk freuts...
Autor: Lothar G. (lothi)
Datum: 30.01.2010 23:29

>>gast3 (Gast) schrieb:
>>Womit haste ihn erstellt?

nun...
-Schaltplan im Target erstellt.
-Als TIF exportiert.
-In PhotoStudio als TIF geladen
-Als PNG exportiert
-In MS Office Picture Manager geladen und als   Dokument-Klein
                                                Web -Groß
                                                Web -Klein
                                                E-Mail -Groß
angehängt.
Ich weiss nicht, warum Schaltplan so versaut aussieht.
Jedenfalls werde ich die Sache nochmals überarbeiten und dann mit
hoffentlich besserem Ergebnis an Euch wenden.

Danke Lothi

>>Andreas G.schrieb:
>>Joaaaar, mhhhh, neeeeeeee, 6 setzen und nochmal!

Ach ja, fast hätte ich es vergessen!
aus der Schule bin ich 42 Jahre raus.
Autor: G4st (Gast)
Datum: 30.01.2010 23:31

Das Problem, ist dass die Auflösung viel zu gering ist, Target spuckt
doch keine Briefmakrenbilchen aus, oder?
Autor: Alexander Schmidt (esko) Benutzerseite
Datum: 31.01.2010 00:35

Lothar G. schrieb:
> -In PhotoStudio als TIF geladen
> -Als PNG exportiert    <-- dieses posten
... schrieb:
> Schaust du dir die Bilder vorher mal an die du postest?
Da schließe ich mich mal an.
Autor: g457 (Gast)
Datum: 31.01.2010 00:46

Lothar G. schrieb:
> -Als PNG exportiert
                      ^- hier aufhören..
> -In MS Office Picture Manager geladen [..]
   ^- waaaah, ersatzlos streichen!

HTH
Autor: Kevin K. (nemon)
Datum: 31.01.2010 00:55

Kann Target nicht die DPI erhöhen?
Autor: Erik Dieckmann (erikms5)
Datum: 31.01.2010 01:14

Hallo Lothi,
Du solltest den Schaltplan im DXF-Format exportieren, dann könnte ihn
jeder in sein eigenes CAD importieren.
Gruß Erik
Autor: 0,0 (Gast)
Datum: 31.01.2010 01:36

kleine bilder vergrößern bringt nichtts .... muss schon ein neues
orginal in groß machen :/
Autor: Michael G. (linuxgeek) Benutzerseite
Datum: 31.01.2010 03:45

Lothar G. schrieb:
> Guten Abend Experten!
> Würde vielleicht jemand etwas Zeit verschwenden und sich diesen von
> einem Laien entworfenen Schaltplan (im Anhang) ansehen, und verraten ob
> dieser so brauchbar ist.Natürlich auch ohne Gewähr.

Unbrauchar, da unleserlich.
Und wenn ich den Thread so lese, kommt mir die Vermutung, dass Du die
Leute hier verarschen willst.
Autor: lassativ (Gast)
Datum: 31.01.2010 08:41

was koennt ihr denn nicht erkennen ?
Fragen !
Hier ist alles klar.
Autor: Lothar Miller (lkmiller) Benutzerseite
Datum: 31.01.2010 08:48

> -Schaltplan im Target erstellt.
Und dann mit einem Screenshot-Programm ein Bildchen geschossen. Fertig.
Autor: ... (Gast)
Datum: 31.01.2010 11:59

Lothar G. schrieb:
> -Schaltplan im Target erstellt.
> -Als TIF exportiert.
> -In PhotoStudio als TIF geladen
> -Als PNG exportiert

und hier als png posten hätte gereicht.
Autor: Andreas Schwarz (andreas) (Admin) Benutzerseite
Datum: 31.01.2010 12:00

Bitte nochmal leserlich posten, siehe Bildformate. Und bei der
Gelegenheit auch die sonstigen Regeln beachten (Betreff).
Der Beitrag ist gesperrt und kann nicht beantwortet werden.
