Ich habe mir kürzlich ein Oszi gekauft, es ist ein Philips PM 3208,
20Mhz, und war günstig zu haben. Leider habe ich kein Handbuch dazu
erhalten, und auch online keines gefunden. Ich mache gerade die ersten
Schritte mit dem Gerät.

Testaufbau: Wandwarze vom Mobiltelefon, darauf steht 6.5V DC. Einfaches
Spannungsmessen mit dem Multimeter zeigt Gleichspannung 7.04 V. Jetzt
hab ich den Tastkopf mal auf + gehalten und am Oszi rumgespielt und
kriege dann ne Anzeige auf dem CRT, welche heftige (?) Ausreisser zeigt.
Wie interpretiere ich die Anzeige richtig?

Ich habe beim Kanal eingestellt:
Ampl(itude?) 1V
Schalter auf DC

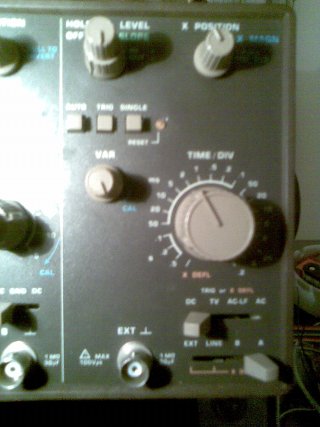

Bei der Frequenz hab ich gewählt:
2 ms

Ich vermute, dass ein Strahlendurchlauf 2ms dauert. Die Spannung der
Wandwarze "flackert" also im 500hz Takt. Richtig soweit?

Ist das ein Zufall, oder "stabilisiert" das Oszi irgendwie die Anzeige?
Bei 555hz würde ich ja keine vernünftige Anzeige mehr kriegen, oder?

Um welchen Betrag schwankt die Spannung? Wie lese ich die CRT richtig
ab?


Danke für eure Hilfe! :)

Autor: Chris R. (hownottobeseen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ne, die Angaben sind pro DIV, also Einheit auf dem Bildschirm.
Eine Einheit auf dem Bildschirm ist jeweils der Abstand zwischen zwei
Linien.

Stellst du also 2ms/DIV ein, ist der Bildschirm also 20ms "breit".
Bei der Spannung ist es genauso: 1V heißt: ein Kästchen entspricht 1V,
du kannst in deiner Einstellung also eine Spannungsdifferenz von 8V
betrachten.

Dein Signal hat also 4ms lange Abweichungen von jeweils etwa 1V. Der
Abstand zwischen den Abweichungen ist 6ms.

Viel Spaß und Erfolg beim Kennenlernen des Oszis!

Autor: Tom M. (tomm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahhh so ist das, vielen Dank für die Info! :)

Autor: g457 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau Dir mal [1] und [2] an - die analogen Oszis bedienen sich
eigentlich alle ziemlich gleich. Auch die Darstellung (und deren
Interpretation) ist fast immer geräteübergreifend gleich.

HTH

[1] http://elexs.de/oszi1.htm und ff
[2]
http://www.pmf.fh-goettingen.de/lehrgebiete/elektr...

Autor: Jobst M. (jobstens-de)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom M. schrieb:
> Ist das ein Zufall, oder "stabilisiert" das Oszi irgendwie die Anzeige?

Jepp, nennt sich Trigger.
Bei Autotrigger versucht das Scope selber ein stehendes Bild
hinzubekommen (klappt häufig auch)
Wenn Du den Pegel, bei dem der Strahl losrennen soll, selber einstellen
möchtest, gibt es auch dafür einen Regler 'Triggerlevel' oder ähnlich.

> Bei 555hz würde ich ja keine vernünftige Anzeige mehr kriegen, oder?

Doch :-)
Sonst könnte man so ein Gerät ja nicht gebrauchen.


Die Bezeichnungen der Knöppe sind an vielen Scopes gleich - evtl. bringt
Dich auch eine Bedienungsanleitung eines anderen Gerätes weiter.


Gruß

Jobst

Autor: Flo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zu deiner ersten Testmessung:
Hast du die Masse des Tastkopfs auch angeschlossen, das Bild sieht so
aus als wenn Masse ind der Luft hängt?
Jeder Tastkopf hat eine Spitze und etwas von der Spitze entfernt
normalerweise ne Krokoklemme (das ist die Messmasse).
;-)Viel Spaß

Autor: Alex P. (drdatensalat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

speziell wenn du Gleichspannung messen willst, ist es hilfreich zuerst
statt DC auf GND zu stellen und den Strahl mit (Y-)Position an der
untersten Linie ausrichten (evtl. auch Mittellinie). Dann erst auf DC
umschalten. Nun kannst du die Spannung "abzählen". U = n_SKT * U/DIV.
Wenn dich nur die Restwelligkeit interessiert, kannst du auf AC stellen
und die Y-Einstellung auf einen kleineren Wert stellen.

Du wirst bald merken, was für ein tolles Gerät so ein Oszi ist!
Da wo du früher mit nem Multimeter aufgeben musstest, siehst du jetzt
was Sache ist!

PS: Vorsicht mit Netzspannung UND bei Geräten die geerdet sind!!!!!
Das Gehäuse des Oszis und die Masseklemme des Tastkopfes liegen immer(!)
am Nullleiter! Nie vergessen, sonst kracht es mächtig...

Weiterhin viel Spass

Autor: verbesserer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex P. schrieb:
> Das Gehäuse des Oszis und die Masseklemme des Tastkopfes liegen immer(!)
> am Nullleiter! Nie vergessen, sonst kracht es mächtig...

^^^^^^^^^^^^^^^^
Das muss Schutzleiter heissen !

Verbesserer

Autor: Tom M. (tomm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Flo schrieb:
> Hast du die Masse des Tastkopfs auch angeschlossen, das Bild sieht so
> aus als wenn Masse ind der Luft hängt?
> Jeder Tastkopf hat eine Spitze und etwas von der Spitze entfernt
> normalerweise ne Krokoklemme (das ist die Messmasse).

Oh... Nein, das Kroki hab ich da noch nicht montiert. Hab mich schon
gewundert, was ich damit soll... Danke für den Tip! :)

Das Messen der Spannung einer Batterie funzt mit Kroki jetzt auch,
vorher war da nix zu sehen. Bei der Wandwarze ist die Anzeige jetzt auch
viel ruhiger.

Allerdings verhält sich die Anzeige anders als erwartet, wenn ich auf 1V
Ampl/Div drehe, springt die "Spannungslinie" nur etwas mehr als ein
Kästchen nach oben (Vbat um 4.2V).

Autor: T. C. (tripplex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falls du eine Anleitung vom PM3217 haben möchtest dann
kannst du dich ruhig bei mir melden.

Das ist zwar nicht das gleiche wie deins aber zumindest aus deiner
Serie, ich hab das PM3214

Herzlich Willkommen im Philips Club :)

Autor: Tom M. (tomm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Allerdings verhält sich die Anzeige anders als erwartet, wenn ich auf 1V
> Ampl/Div drehe, springt die "Spannungslinie" nur etwas mehr als ein
> Kästchen nach oben (Vbat um 4.2V).

Zu lange rumgeschraubt. Ich hab's nochmals kalibriert, dann passt's. :)

Autor: Uwe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

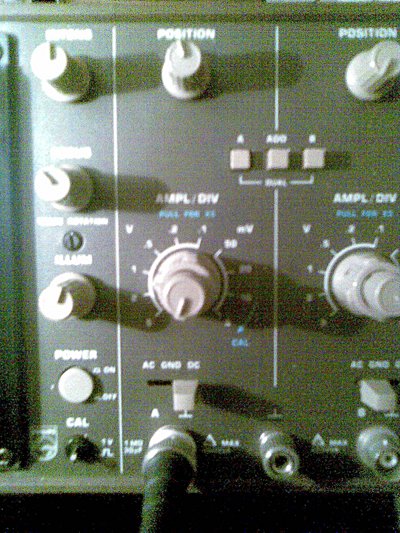

Im Bild50-klein.jpg ist der V/Div Steller zusehen. Der hat obendrauf
noch einen 2. Steller. Stelle den mal bitte nach rechts auf Anschlag.
Das ist die call(ibrierte) Stellung, dann ist 1V/Div auch 1V/Div auf dem
Bildschirm. Wenn du noch mehr davon hast, bitte auch in die Call
Stellung bringen.

Viel Erfolg, Uwe

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom M. schrieb:
> nAbend zusammen
>
> Ich habe mir kürzlich ein Oszi gekauft, es ist ein Philips PM 3208,
> 20Mhz, und war günstig zu haben. Leider habe ich kein Handbuch dazu
> erhalten, und auch online keines gefunden.

Nimm das unter:

http://www.ebaman.com/index.php/remository/ELECTRO...
