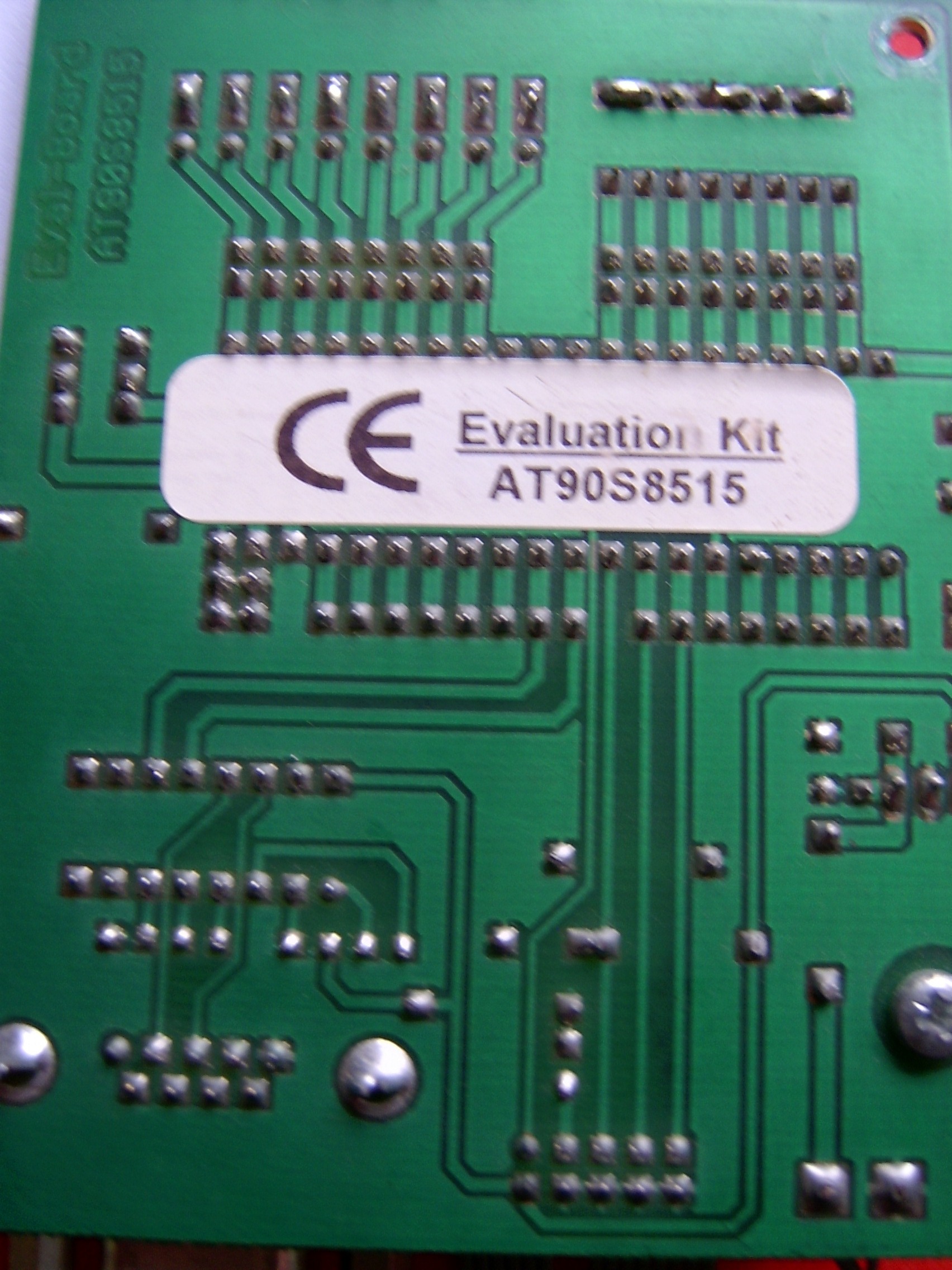

Hallo, ich habe vorhin auf einem Flohmarkt dieses Board gekauft -
angeschlossen ist ein grafisches LCD in blau.
Handbuch usw. hatte der Verkäufer nicht, auch keine Ahnung.
Könnt ihr mir sagen was das für eins ist und wo ich dafür eine
Anleitung/Beschreibung finden kann ?
Habe schon im Netz gesucht aber nicht das Richtige gefunden.
Danke und Gruss
Frank

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

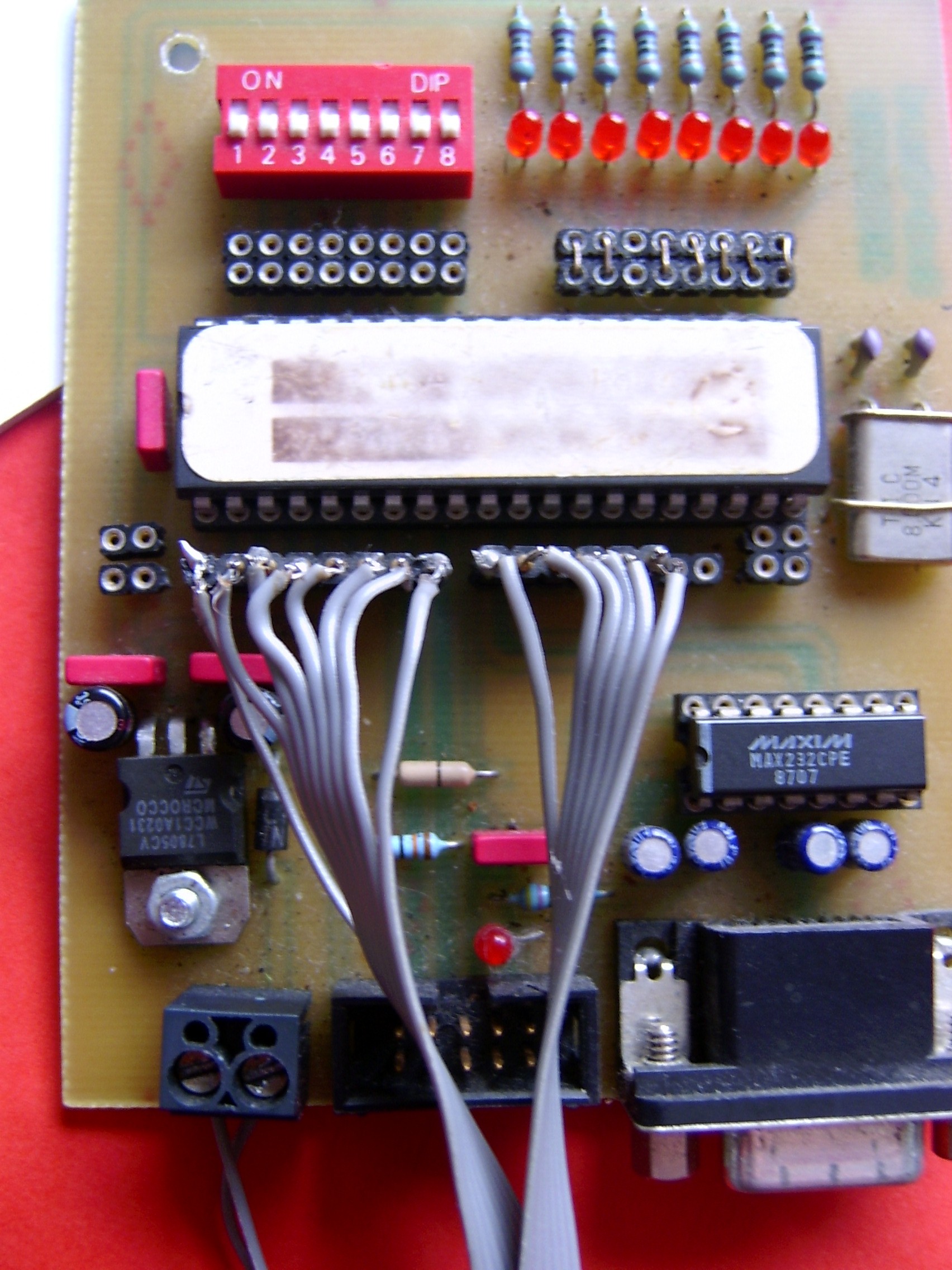

Ähm, das ist eine einseitige Leiterplatte, darauf kaum 10 Bauteile um
einen AVR-Controller rum, was suchst du denn da noch lange:
AVR 8515 mit 8 MHz Quarz
LEDs
Dip-Schalter
Serielle Schnitte mit Max232
Programmierstecker (10polig)
Spannungregler
Nimm ein Blatt Papier zeichne das ab, und in einer halben Stunde bist du
fertig.

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer auch immer das Flachbandkabel angelötet hat: Pfui!

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ach, das ist gelötet? Sieht eher nach geschmiedet aus.

Autor: Frank Petermeier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Lothar,

Ach, wenn Du doch nur so gut lesen könntest wie schreiben ;-)

Was auf der Platine drauf ist kann ich Dank Doppelbeaugung ebenfalls
ganz wunderbar erkennen.

Und was ich jetzt mit dem Papier soll ist mir nicht so ganz klar (ausser
der Benutzung in der Keramik-Abteilung)

Die anderen beiden Mit"wisser" haben ja auch nichts konstruktives zu
einer eigentlich ganz klaren Frage beisteuern . Ofeensichtliches fällt
halt immer zuerst in's Auge

Danke und Gruss
Frank

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau Dir das Datenblatt vom Controller an.
Aber nur so am Rande: Wenn Du schon einsteigen willst gibt es nicht
wirklich nen Grund, sich einen total veralteten (und wahrscheinlich
abgekuendigten) Controller anzutun.

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt auch Papier, das weniger gefühlsecht ist, dafür besser
um drauf zu schreiben.
Davon könnte man eines nehmen, für jedes IC ein passendes
Viereck zeichnen, die Pins dazu pinseln und dann anhand der
Platine die restlichen Bauteile und ihre elektrischen
Verbindungen herausfinden und mit auf das Papier zeichnen.
Dann die Zeichnung nochmal machen (falls 2. Blatt festes Papier
vorhanden) und fertig ist der Schaltplan.

Die Bedienung des Boards ergibt sich im Großen und Ganzen
zwanglos aus dem Schaltplan.

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Michael:
Es gibt keinen richtigen Grund dafür, aber eigentlich auch keinen
dagegen.
Ein alter MC wird hoffentlich noch genauso funktionieren wie damals,
es gibt reichlich Unterlagen und Erfahrungen damit im Internet
und ein neuerer wird dafür kaum besser sein, höchstens komplizierter.
Wenn er das Ding nun mal hat, warum denn nicht?

Autor: jl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eventuell von Pollin :-), oder nem Distributor der mal schnell was
zusammengebastelt hat?

Nicht alles was Evalboard heisst braucht Zusatzinfos/Dokus. Z.B. gibts
von GLYN auch simple Boards für einige Controller/Komponenten die die so
vetreiben.

Autor: Frank Petermeier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Danke für diese Hinweise.
Da das Layout sehr übersichtlich ist gibt es keine Probleme mit dem
Handling / den Anschlüssen.

Dachte nur, dass es da evtl. was gibt mit mehr Infos.

Danke und Gruss
Frank

Autor: Nils S. (kruemeltee) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das sieht mir am ehesten noch nach einer Platine aus, die mal für den
Unterricht in einer Berufsschule oder so gemacht wurde.

>Da das Layout sehr übersichtlich ist gibt es keine Probleme mit dem
>Handling / den Anschlüssen.
eben :)
