Wer besitzt eins der folgenden Modelle, und ist bereit, hochauflösende
Fotos zu machen und mir zu schicken, bzw hier hochzuladen?

folgende Modelle gehn

PUD80 (bzw WSD80)
PUD81 (bzw WSD81)
PUD150 (bzw. WSD150)
PUD151 (bzw. WSD151)

Wichtig: es MUSS das modell mit der digitalen Regelung sein, deshalb ..D
!

Warum das ganze?

Ich habe eine sehr exotische Station von Weller geschenkt bekommen, die
ich zur PU81 umbauen möchte. Dass das möglich ist habe ich bereits
geprüft. Die Platinen der Stationen sind alle gleich, aber jeweils
anders bestückt. Der PIC für die Regelung gibt auch entsprechende
Signale raus, ich brauche nur den Triac und ein paar SMD Bauteile
hinzuzufügen.

Die Station war bis jetzt eine Regelstation für große Heizplatten, diese
wurden über ein SSR gesteuert.

Wer ist bereit mir zu helfen?

Autor: Chris W. (squid1356)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

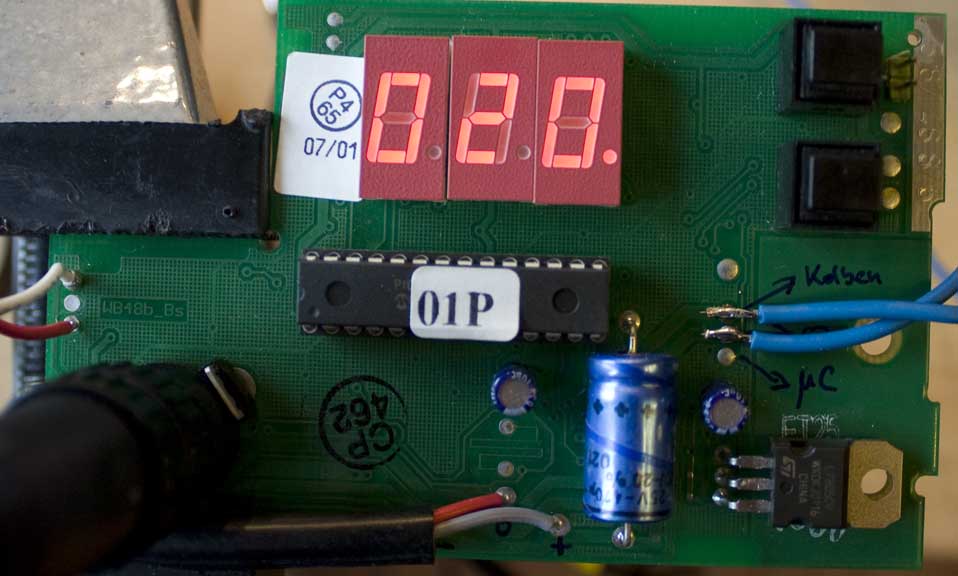

Und so sieht es bei mir aus.

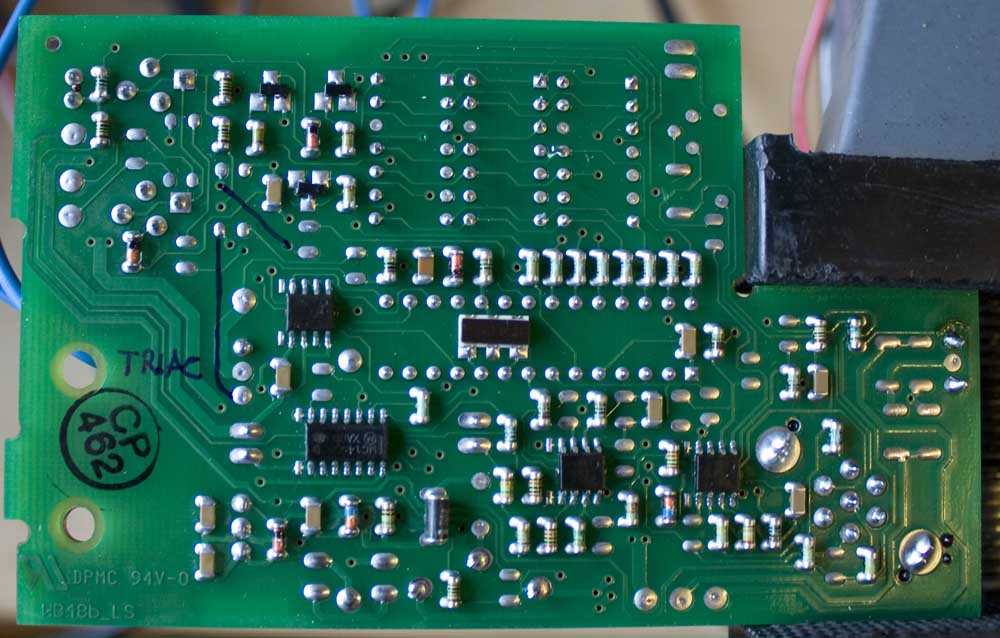

Brauche Fotos von beiden Seiten,
nebem dem 7805 sitzt bei den erwähnten Stationen ein TRIAC.

Autor: Olibert E. (olibert)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bist du sicher, dass Weller die gleiche Firmware fuer unterschiedliche
Geraete verwendet ?

Autor: Chris W. (squid1356)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß nicht ob das generell so ist, aber hier habe ich ein 5V
Steuersignal vom PIC, ich weiß nur nicht so recht wie die damit den
triac steuern. Es sieht aus als hängt da noch ein OPTO dazwischen, oder
so ähnlich.

Ich denke mit entsprechenden Fotos kriege ich das ding zum laufen.

Autor: Chris W. (squid1356)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wirklich keiner hier, der mir helfen kann?

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Chris W. schrieb:
> Wirklich keiner hier, der mir helfen kann?
Hallo Chris,

wenn es Dir langer Zeit noch nützt, siehe Dir mal die Unterlagen im
Anhang der unten stehenden Link an. Darin findest Du ein Schaltbild der
WESD51 Station die vielleicht eine ähnliche Ansteuerung haben könnte.
Vergleich mal die PCB Schaltung mit dem Schaltbild. Oszillographen
Bilder der TRIAC-Ansteuerung sind in der ZIP-Datei enthalten.

Ist vielleicht besser als gar nichts. Viel Glück bei der Fehlersuche!

mfg,
Gerhard

Beitrag "Weller WESD51 Reparatur Unterlagen"

Autor: Dirk J. (dirk-cebu)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Gerhard O. schrieb:

> Hallo Chris,
> wenn es Dir langer Zeit noch nützt,...

Hahaha, nach dreieinhalb Jahren!!!!!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard, vielleicht wäre es sinnvoller, wenn du Chris eine Mail
schreibst?

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Gerhard, vielleicht wäre es sinnvoller, wenn du Chris eine Mail
> schreibst?
Hi Jörg,

danke für Deinen Vorschlag

Gruß,
Gerhard
