Forum: Platinen Eagle - BUS in Schaltplan einzeichnen und verdrahten


Autor: Stefan_KM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo.

Ich möchte gern einen AD Wandler in Eagle über einen BUS mit einem µC
verdrahten. Dazu habe ich bisher den BUS gezeichnet und möchte nun die
einzelnen Datenleitungen des AD Wandlers an den BUS anschließen. Ich
weiß aber nicht wie das geht.

Kann mir jemand helfen, um die einzelnen Datenleitunen an den BUS
anschließen zu können.

Vielen Dank.

Autor: Stefan_KM (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

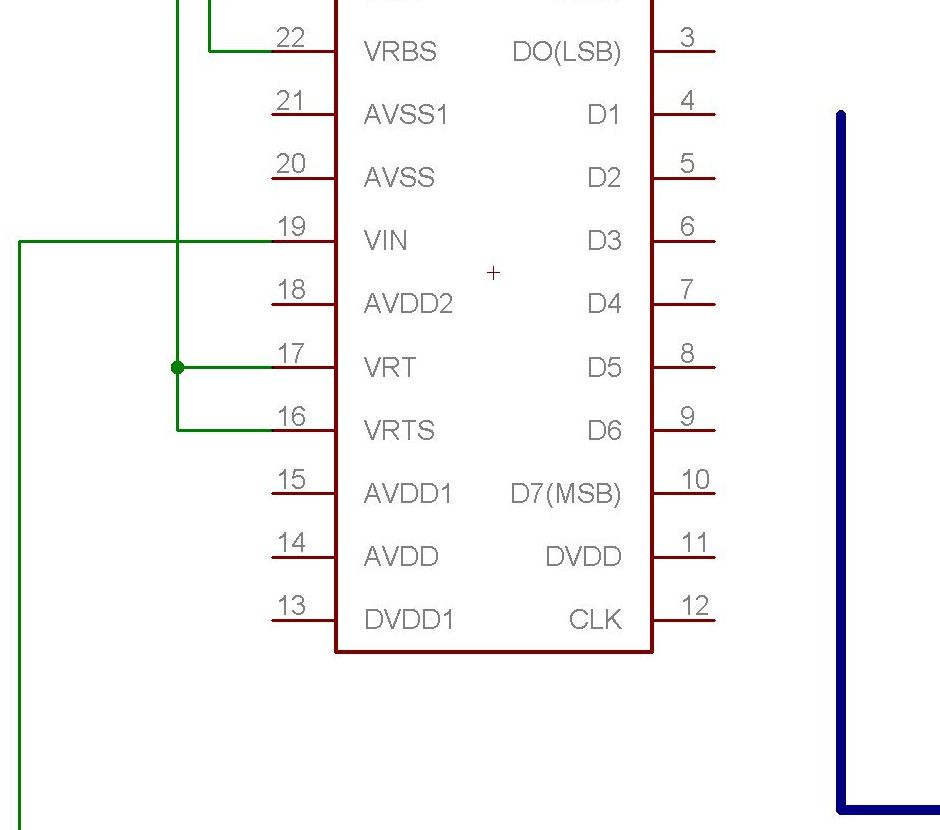

Hier noch ein Ausschnitt aus meinem Schaltplan, dass jeder weiß was
gemeint ist.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fang einfach mal an, ein Signal (NET) vom Bus weg zu verlegen...
Zuvor jedoch solltest du dem Bus einen Namen geben z.B. MEINBUS[7..0]

Autor: Stefan_KM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke.

Habe die Lösung gefunden. Wenn man die Hilfe nutzt, kommt man schon zum
Ziel.

Trotzdem Danke
