Aloha,

ein Galerie-Thread, als Inspiration für zukünftige Boards, fehlt hier
noch. Wer Lust hat, postet ein Foto seines selbst zusammengebratenen
Entwicklung-Boards samt kurzer Erklärung. Bitte keine Kaufteile wie
Arduino und auch keine Laminiergeräte oder Uhren. Dafür gibts den
Kunstwerke-Thread.

Es gibt so massig viele Fertigboards, aber irgendwas fehlt immer, oder
irgendetwas sitzt nicht da, wo es hingehört. Oder irgendetwas ist drauf,
was kein Mensch braucht etc. Daher habe ich mir meins gelötet.

Ein M32 fürs Grobe, ein M48 als Arbeitstier (seine sechs PWM-Ausgänge
befeuern zur Zeit zwei Seagate BLDC) und ein T2313, welcher idR als
serielle Schnittstelle herhalten muss - daher bestücke ich ihn stets mit
furchtbar krummen Quarzen.

ISP (USBprog) und RS232 (FT232RL) Schnittstellen sind auch mit im Boot
und um mal schnell einen Hirnfurz umzusetzen, reichen die vier Taster,
die vier LEDs, das LCD und die zwei Inkremental-Encoder mehr als aus.
Und sollte ich doch mal den M128 ausgraben, kann ich das LCD und Co auch
anschließen, da alles nach Außen geführt und entsprechend modular
aufgebaut wurde.

Gruß

Autor: Omega G. (omega) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Schönes Platinchen, sauber verarbeitet, und schön Fotografiert!

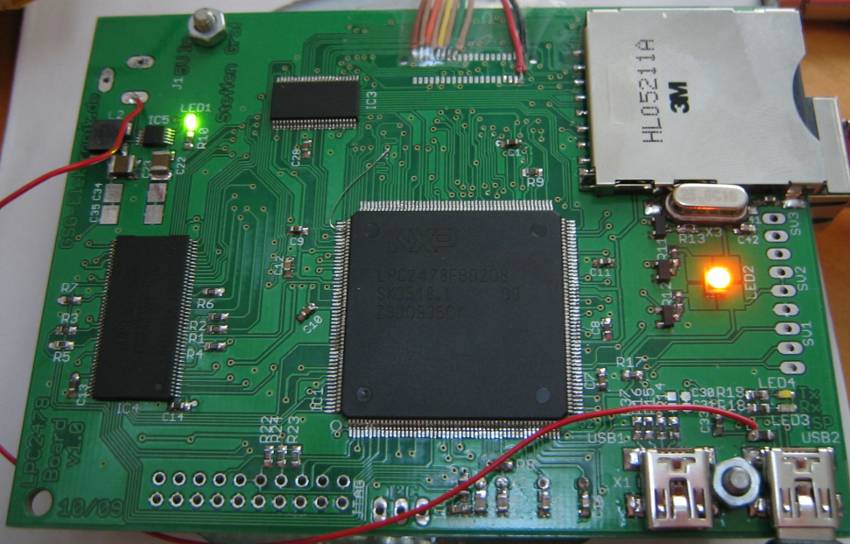

Mein letztes fertig gestelltes Board mit LPC2478 ausnahmsweise auf
gefertigter Platine. Ansonsten habe ich noch ein kleines Platinchen mit
einem i.MX23, NAND Flash und DDR RAM, das muss ich mal fertig stellen.

Autor: mojo (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

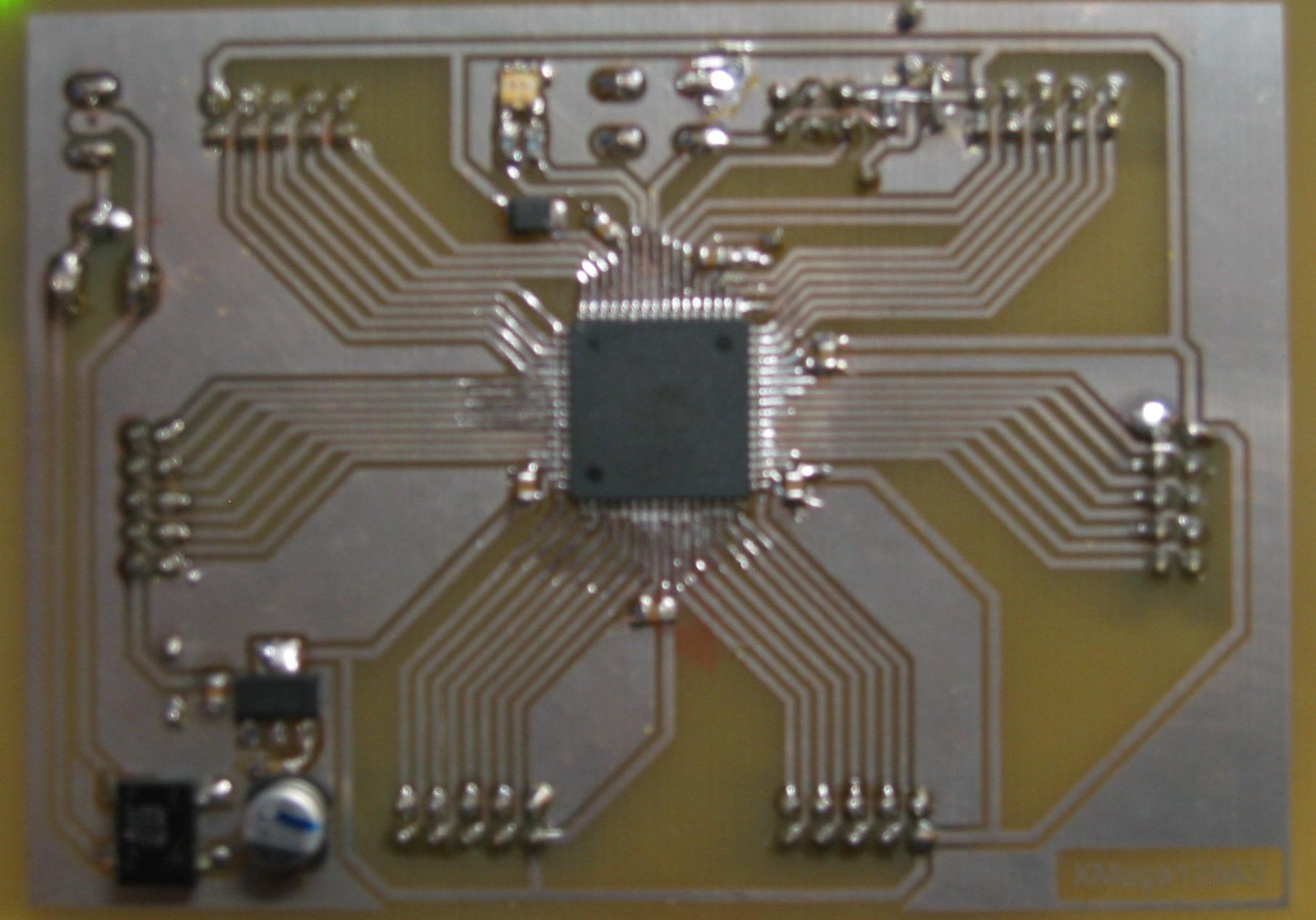

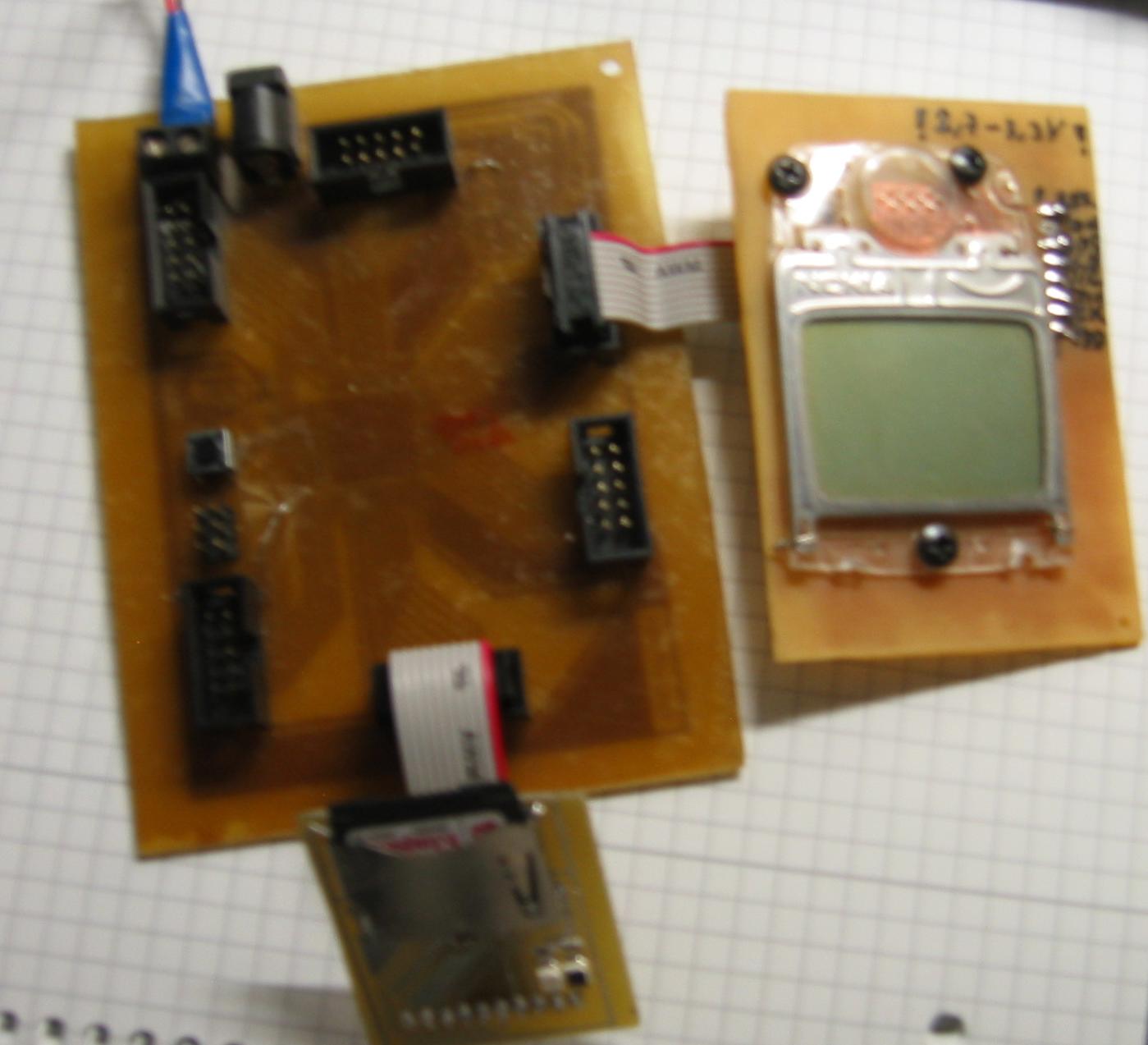

Mein kleines Xmega128A3 BÖRDSCHEN ;)

Autor: Mhm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lazlo, schönes Platinchen! Aber warum hast du die ICs nicht gesockelt?
Wenn du einmal was falsch anschliesst und ein IC himmelst, dann haste
gleich wieder die Löterei...

Autor: Rene K. (draconix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lazlo Panaflex schrieb:
> Aloha,

Aber kurze Frage: Warum um gottes Willen Sockelst du nicht?! o.O

btt... ich hab mein EasyAVR6, also kein Bedarf an ein DIY Dev-Board.

Autor: Lazlo Panaflex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hatte die letzten Sockel verbaut und naja, es war Ostern. Da hatte
alles zu räusper

Allzu schnell kann ich da nichts abschießen, da ich die VCC, GND und
XTAL Pins nicht nach Außen geführt habe und mit den restlichen Pins muss
man schon ordentlich Schindluder treiben, um den uC zu braten.

Aber V2 mit GLCD und dann komplett SMD (nicht nur zur Hälfte, wie bei
dem Obigen) werd ich sockeln.

@mojo: Klasse Teil. Werd auf Kurz oder Lang auch einen XMega anschaffen
und mal reinschnuppern.
