Forum: Analoge Elektronik und Schaltungstechnik Quantisierte (Sinus)Spannungsquelle mit LTSpice


von Malte (Gast)


Lesenswert?

Moin,
ich suche eine Möglichkeit mir in LTSpice eine Spannungsquelle
anzulegen,
die mir eine quantisierte sinusförmige Spannung ausgibt.
Quasi so, als ob man mit einem 4Bit DA Wandler einen Sinus erzeugt.


Gruß
Malte

von Alexander S. (esko) Benutzerseite


Lesenswert?

Muss man sich wohl als VoltageSource PWL selbst erstellen.

von Helmut S. (helmuts)


Angehängte Dateien:

Lesenswert?

Ich hab dir mal eine Möglichkeit angehängt.
Die geht mit abtasten (sample-device)und anschließendem quantisieren mit
int().

Hinweis:
Im Falle einer DDS müssten auch die Abtastzeitunkte quantisiert werden.

von Christoph M. (mchris)


Angehängte Dateien:

Lesenswert?

Danke für das Beispiel.

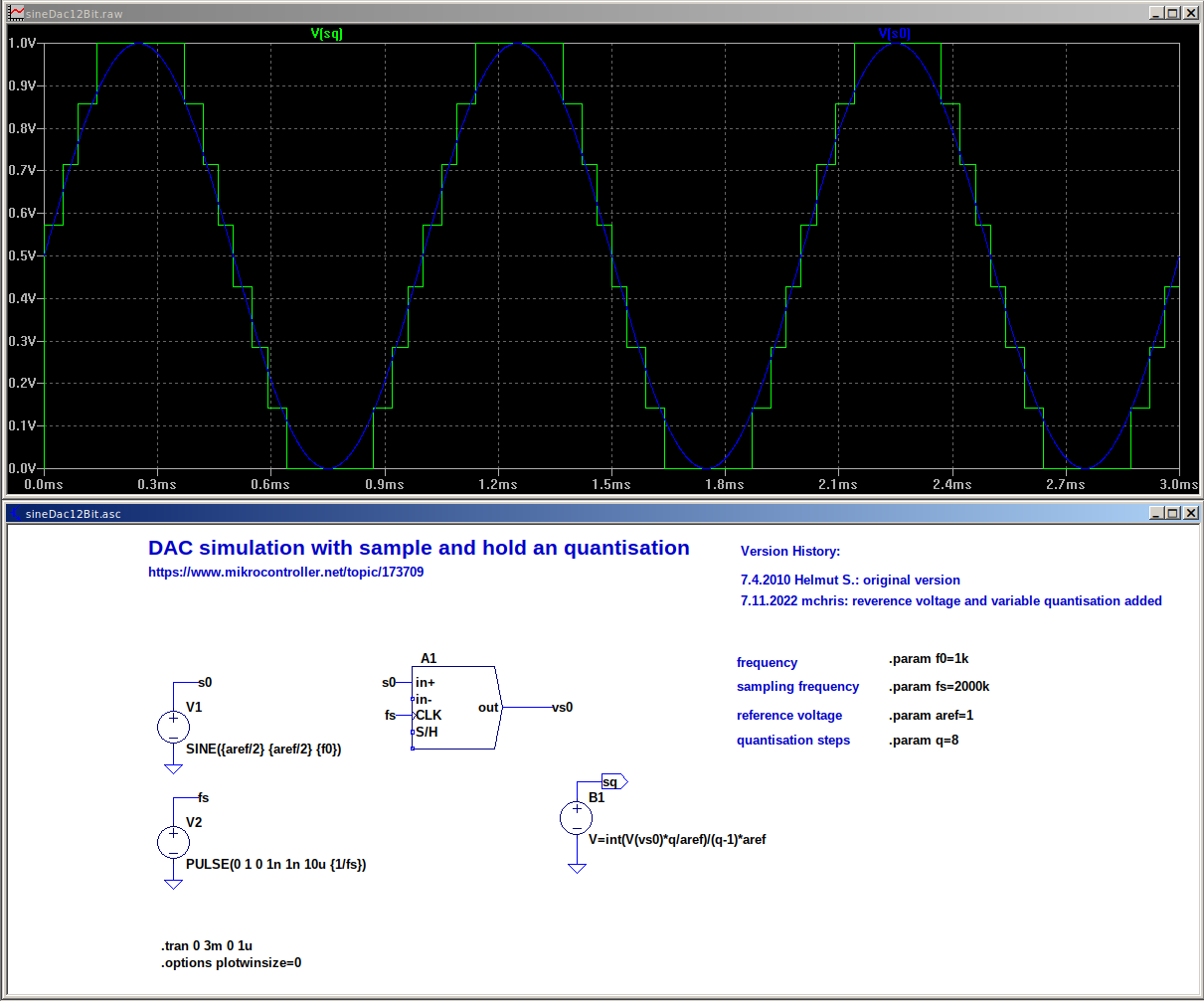

Ich habe das Beispiel etwas erweitert. Jetzt kann man die
Referenzspannung und die Quantisierung parametrieren.
Das Beispiel zeigt einen 3Bit DAC. Es gibt 8 Quantisierungsstufen
(0..7). Der digitale Wert 7 ergibt eine Spannung von 1V wenn Aref=1V.
