Forum: PC Hard- und Software Digitales 17 Kanal Osizilloskop und Logic Analyser gratis


Autor: Elmü Meister (elmue)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe ein komplexes und komfortables Programm geschrieben, das es
erlaubt, mit dem Parallel Port ein digitales Oszilloskop zu betreiben.
Es enthält einen Logik Analysator für serielle Protokolle. Die Ausgabe
erfolgt in farbigen Grafiken.

Das Programm und sein Sourcecode stehen gratis zur Verfügung.
Ich bitte die Betreiber dieser Seite mindestens einen Link auf der
Oszilloskop Seite und zu der Logic Analyser Seite zuzufügen. Besser noch
einen Abschnitt zum Thema.

Elmü

Download und Artikel:
http://www.codeproject.com/KB/system/17ChannelLogi...

Features:
---------

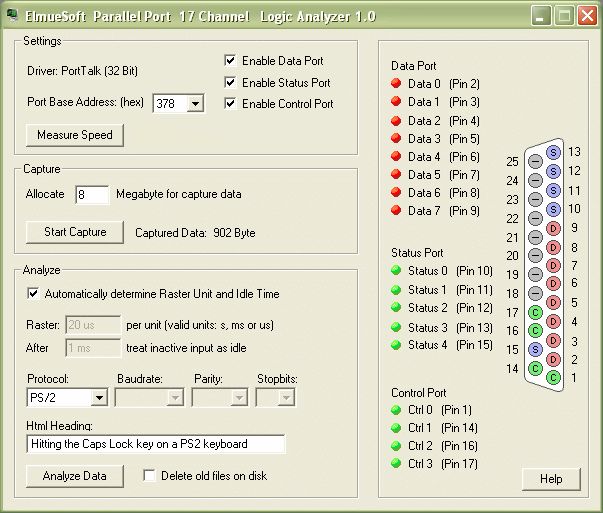

* Digital Oscilloscope / Logic Analyzer with up to 17 input lines
* Uses the parallel (printer) port for input.
* While Logic Analyzers normally are very expensive, this one is for
zero cost
* Written in speed optimized C++ to get the maximum possible sample
rates
* The program is a stand alone single EXE file which neither needs any
additional DLLs nor any framework. It runs out of the box
* Runs on all Windows platforms (95, 98, ME, NT, 2000, XP, 2003, Vista,
2008, Windows 7, 2008 R2)
* Runs on 32 Bit Windows and 64 Bit Windows
* When first run, installs a driver to access hardware IO ports on all
NT platforms
* Plays a sound via PC speaker to prove that the driver works correctly
* Shows the actual state of the input lines life in the LED's of the GUI
* Captures up to 500.000 samples / second (depending on your hardware
and OS)
* Captures to memory (rather than disk) for maximum speed
* Capturing runs always with the maximum frequency that the hardware
allows
* Memory saving capture technology stores only the changes of the input
lines rather than storing all lines with each sample that is taken
* The capture process is independent of data analyzing so you can try
various settings to display the captured data in the best way
* The analyzer generates coloured oscilloscope diagrams with a raster
grid
* The output is written into an HTML file and one or multiple GIF files
* So the analyzer results can easily be shared with other people who
must not install any program to view a proprietary binary format
* You can write an individual heading into each analyzer output to
distinguish them later in a multitude of files
* When analyzing data, you can choose to delete old analyzer output or
keep the old files
* The time axis shows absolute or relative time with microsecond
precision (Performance Counter)
* Automatic detection of inactive input lines shows only the channels
that have activity
* Automatic detection of idle time cuts out long phases of inactivity
* Automatic detection of input frequency chooses the adequate raster
unit like on a real oscilloscope (10 µs, 20 µs, 25 µs, 50 µs, 100 µs,
etc..)
* Automatic detection of context switches of the operating system
* Decoding of serial protocols like I2C Bus, PS/2 Bus, SMBus, ModBus,
SPI Bus, Asynchronous (RS232, RS422, RS485), Infrared Remote Controls,
Smartcards is partially already implemented or may be added by you.
* Decoded serial data (Start Bit, Parity, Acknowledge, Stop Bit) and the
Byte that they represent is written into the diagram
* Very cleanly written source code with a proper error handling and
plenty of comments

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du mir bitte erklären, wie du mit den digitalen LPT-Eingängen
analoge Signale aufzeichnen willst? Oder habe ich was verpasst? ;)

Autor: avr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Luk4s K.

Ist halt ein AD-Wandler mit einer Auflösung von 1 Bit.

Autor: Elmü Meister (elmue)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer hat denn was von analog gesagt ?
Ist eine digitales Oszilloskop.

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Elmü: Du solltest erstmal lernen was ein Oszilloskop ist:
http://de.wikipedia.org/wiki/Oszilloskop#Messungen
Und was ein Logikanalysator ist:
http://de.wikipedia.org/wiki/Logikanalysator

Na, Groschen gefallen?

Autor: Andreas Huber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Oszilloskop ist ein Gerät, das elektrische Schwingungen grafisch
darstellt. Es spielt dabei keinerlei Rolle ob diese analog oder digital
sind.

Autor: Stefan P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Elmü,

geile Sache dein Logic Analyser. Genau sowas brauch ich gerade.

Hab mir schon mal die Hilfe durchgelesen, bin mir bei einigen Dingen
noch nicht so ganz sicher. Wenn ich jetzt z. B. die serielle
Schnittstelle abhorchen möchte dann leg ich den TX meiner seriellen an
z. B. Status 0, GND an z. B. Pin 25, stelle unter Analyse die
Schnittstelle ein und leg los?

Wo ich mir auch noch nicht so sicher bin ist die Sache mit der
Überprüfung der Spannungen. Meine Serielle "liefert" +3V - 0V. Ich hab
mal einige Pins an meim paralellen nachgemessen. Was mir schon komisch
vorkommt wenn ich die GNDs gegeneinander messe ham die teilweise 4,45V??
Die anderen Pins ham teilweise 4,45V und teilweise 0V.

Was mach ich falsch.

Gruß
Stefan

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan P. schrieb:
> Hab mir schon mal die Hilfe durchgelesen, bin mir bei einigen Dingen
> noch nicht so ganz sicher. Wenn ich jetzt z. B. die serielle
> Schnittstelle abhorchen möchte dann leg ich den TX meiner seriellen an
> z. B. Status 0, GND an z. B. Pin 25, stelle unter Analyse die
> Schnittstelle ein und leg los?

Nein

Das solltest Du auf keinen Fall tun. Die serielle Schnittstelle gibt
Spannungspegel aus, mit denen Du die Druckerschnittstelle zerstören
kannst.

Autor: Elmü (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan

> Hab mir schon mal die Hilfe durchgelese

"mal" lesen reicht nicht.
Lies den Artikel bitte GRÜNDLICH!

Die serielle Schnittstelle liefert positive und negative Signale.
Die kannst du nicht einfach mit der parallelen verbinden.
Siehe Wikipedia: RS232!

Ausserdem kannst du auf dem SELBEN PC nur dann Daten der seriellen
messen (natürlich über einen Pegelwandler) wenn diese langsam sind (z.B.
4800 Baud) Ansonsten fressen dir die Treiber der Seriellen zu viel CPU
weg und du bekommst lange Aussetzer in denen du nix messen kannst.
(siehe Abschnitt Context Switch)

Also:
1.) Entweder niedrige Baudrate
2.) Serielle Kommunikation mit zweitem PC messen

Wenn du ein Modem hast, kannst du das gewandelte RS232 Signal IM Modem
selbst abgreifen, dort wo es aus dem Pegelkonverter herauskommt (z.B.
MAX232 von Maxim)

Was das Messen der Parallelen angeht das ist ausführlich im Artikel
beschrieben. Allein Spannungen messen reicht nicht. Du musst das mit den
Widerständen so probieren wie beschrieben.

Was deine seltsamen Messungen angeht:
Kann es sein, dass in deinem Kabel nicht alle Adern verbunden sind ?

Elmü

Autor: Paul Baumann (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Elmü
OT: Arbeitest Du bei der Firma Elmü in Thüringen?

MfG Paul

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas Huber schrieb:
> Ein Oszilloskop ist ein Gerät, das elektrische Schwingungen grafisch
> darstellt. Es spielt dabei keinerlei Rolle ob diese analog oder digital
> sind.

Für mich hat Ein Oszi mit 1 bit Auflösung nicht den Namen oszi verdient.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas Huber schrieb:
> Ein Oszilloskop ist ein Gerät, das elektrische Schwingungen grafisch
> darstellt. Es spielt dabei keinerlei Rolle ob diese analog oder digital
> sind.

Eben. Ein Gerät aber, das nur unterscheiden kann zwischen Signal da und
Signal nicht da, das stellt keine elektrische Schwingung dar. Und damit
ist es kein Oszilloskop.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist ja auch ein Osizilloskop und kein Oszilloskop.

Und die neue Wortschöpfung darf alles :-)

Es ist nicht mal ein LA, aber trotzdem kann es ein
nützliches Programm sein.

Wenn man nicht wie Stefan P. als erstes versucht, mit
gnadenloser Überspannung den on-board Multi-I/O Chip
der Southbridge in den Latch-Up zu treiben und damit
seinen PC ruiniert.

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Elmü

Danke für das coole Programm!
Das waren bestimmt ein paar Wochen Arbeit!

Lass dich nicht von den Wortklaubern hier im Forum demotivieren, die
wahrscheinlich noch nie in ihrem Leben ein nützliches Programm
geschrieben haben!

Ich werde jetzt mal mein paralleles Kabel ausgraben und ein paar Tests
machen.

Klaus R.

Autor: Stefan P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leute,

ich kenne die Unterschiede zwischen RS232 mit +-12V und 0-3V (durch
Pegelwandler z. B. MAX232. Und ich hätte auch nie die +-12V dran
gehängt. Das ich mir damit meinen guten Rechner killen kann ist mir auch
klar. Zudem hätte ich das auch erst mal an einer alten Kiste probiert
bevor ich damit an mein 2000€ Notebook hingehe.
Und ja, natürlich sollte ich mir den Artikel erst sehr gründlich
durchlesen bevor ich ans werk gehe.

Trotz allem ein cooles Programm und ich kann mich Klaus nur anschließen.

Gruß
Stefan

Autor: Hannes G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus schrieb:
> Das waren bestimmt ein paar Wochen Arbeit!

Eher ein Paar Stunden, von denen die GUI wohl das meiste verschlungen
hat.
Sowas läuft noch unter Programmierübung.

Autor: Elmü (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich melde mich aus diesem Forum ab.
Ich werde keine Mails mehr über neue Beiträge bekommen.

Das Niveau in diesem Forum ist gleich Null.
Die Leute können hier gerne weiter das Forum mit ihren belanglosen
Meinungen und niveaulosen Kommentaren vollmüllen, aber ohne mich.

Wenn es hier keine Koordinatoren gibt, die für sachliche Diskussionen
sorgen, dann ist mikrocontroller.net für mich gestorben.

Chao!
Elmü

Autor: jl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hannes G. schrieb:
> Eher ein Paar Stunden, von denen die GUI wohl das meiste verschlungen
> hat.
> Sowas läuft noch unter Programmierübung.

klar doch, nennt sich autocoding, man klickt nur noch was zusammen. Hast
du schon mal sowas programmiert? Da geht schon mal ne menge Zeit drauf
sich die Funktionsweise (die ja logisch sein sollte) sich auszudenken
und das ganze zun strukturieren. Da steckt arbeit dahinter und auch
Fehlschläge weil man sich zu schnell selbst in eine Sackgasse
manövriert.

Elmü Meister schrieb:
> * Captures up to 500.000 samples / second (depending on your hardware
> and OS)

was kommt denn real so raus unter NT oder XP mit dem Parallelport
Treiber? Vor allem wie sieht die Sampleratengenauigkeit unter XP aus
wenn dem Programm mal kurz der Task entzogen wird oder Interrupts
bearbeitet werden? Als ich Ende der 90er (WIN95/NT40) mal was über den
Parallelport einlesen musste hatte ich teilweise über 100ms Aussetzer.


JL

Autor: avr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hannes G. schrieb:
> Sowas läuft noch unter Programmierübung.

Also als Übung würde ich das nicht bezeichnen.
Da steckt schon mehr dahinter. Allein das Auswerten
der Protokolle will überlegt und getestet sein.
Und eine nette Bedienoberfläche ist ja wohl auch kein
Softwarefehler ;)

Auch sollte man froh sein, wenn hier auch solche fertige
Projekte vorgestellt werden und nicht zum 1001-ten Mal
das LED-Problem gefragt wird.

Also ich vergeb mal 4 von 5 ****

Nach richtigem Einsatz evtl. ****+=*

avr

Autor: Klaus R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Elmü, (auch wenn du das hier nicht mehr liest)
du hast Recht, es ist wirklich traurig, wenn man sich mal die Beiträge
in  diesem Thread anschaut:
17 Beiträge von denen ein einziger (Stefan P.) wirklich eine Frage zum
Thema stellt. Alle anderen sind Hintergrundrauschen: Leute die nicht
wissen was ein Oszi ist oder die noch nie in ihrem Leben programmiert
haben und meinen, so ein Programm schreibe man mal eben. Ich habe schon
mal in deinen Code geschaut und der sieht wirklich sauber aus und man
sieht, dass da viel Zeit drin steckt. Klasse Programm! Thanks for
sharing!

Hannes.G,
kannst du bitte mal ein paar Links posten von Programmen, die du
geschrieben und veröffentlicht hast?
Ich würde gern mal sehen, was du unter Programmierung verstehst, wenn
ein LogikAnalysator für dich eine Übung ist.
Ich wette, du wirst hier gar keinen Link posten, weil du überhaupt keine
oder nur stümperhafte Programmierkenntnisse hast und noch nie irgend
etwas veröffentlicht hast!

jl,
deine Frage zeigt eindeutig, dass du hier rumpostest ohne je den Artikel
gelesen zu haben. Das Thema Conext Switches wird ausführlich in Elmü's
Artikel besprochen!

Es ist wirklich peinlich hier!
Ich hoffe, dass einer der Moderatoren das hier liest und Massnahmen
ergriffen werden, dass hier sachliche Diskussionen stattfinden statt
Hintergrundrauschen!

Klaus R.

Autor: 900ss D. (900ss)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Es ist wirklich peinlich hier!

Stimme dir voll zu. Und peinlich ist es leider nicht nur in diesem
Thread.

Autor: jl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> jl,
> deine Frage zeigt eindeutig, dass du hier rumpostest ohne je den Artikel
> gelesen zu haben. Das Thema Conext Switches wird ausführlich in Elmü's
> Artikel besprochen!

ja, ich hab den Artikel gelesen. Kannst du glauben, sonst hätt ich nicht
diese Frage an Elmu gestellt.

>Org Web Page: If you measure slow signals like PS/2 (that has a 10 kHz >clock) or
a 4800 Baud asynchronous communication, you will not have any >problems at all.
But if you have to measure higher frequencies it is >obvious that during a
measurement (capturing) the CPU should be as idle >as possible.

Ich hab halt schon meine Erfahrung sammeln müssen mit längeren
Aussetzern. Deswegen die Frage mit was man da effektiv rechnen kann, da
ist die kurze Context switch Betrachtung für mich nicht unbedingt
ausreichend.

Und was nicht beantwortet wird ist die Frage ab wievielen us er
Aussetzer erkennen kann. Genau das ist aber nötig um sich selbst ein
Bild zu machen für welche Zwecke das Programm einsetzbar ist.

Also Klaus unterstelle mir nicht das ich hier herumtrolle oder sinnlose
Fragen stelle nur damit ich was gepostet habe.

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Elmü Meister

Ich kann den 17 Kanal Logik Analysator gut gebrauchen, im Labor habe ich
zwar einen LeCroy zu stehen, aber wenn ich etwas zu Hause mache eben
nicht.

Mein PC und mein Laptop besitzen jeweils einen Parallelport und ich kann
diese Software jetzt auch gebrauchen um zu kontrollieren ob die
gesendeten Daten auch ordentlich ankommen.



Zu den USB<->RS232 oder USB<->Parallel Konvertern:
- Ich habe durch diese Konverter (nachdem ich die Treiber installiert
hatte) immer wieder Abstürze meines WinXP zu verbuchen. (mein Laptop hat
keinen RS232)
 ... ich weiß dass man sie eh nicht nutzen kann da USB zu große
Latenz-Zeiten hat, aber trotzdem ärgerlich für mich.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
