Forum: Analoge Elektronik und Schaltungstechnik LED ab gewisser Schwellenspannung einschalten


von Ruprecht (Gast)


Lesenswert?

Hallo zusammen,

ich suche eine möglichst simple Lösung um eine LED erst ab einem
gewissen Schwellenwert einzuschalten.
Praktisch wären das bei mir: 0-10V AUS 10V-13V EIN

Vielleicht hat jemand so eine Schaltung zur Hand?

Vielen Dank und einen schönen Abend,

Ruprecht

von Kirk (Gast)


Lesenswert?

wie wäre es mit einer zenerdiode und dannach der entsprechende
Widerstand je nach LED?
+   Z10V  _     LED     -
*----|>|--|___|----|>|---*

von Traxxx (Gast)


Lesenswert?

Die Z-Diode ist falschrum. Die funktioniert in Sperrichtung.
Aber so geht die LED nicht schlagartig bei >10V an, sondern leuchtet
allmählich immer heller je weiter die Spannung steigt.
Besser wärs mit einem Operationsverstärker. Schau mal nach Komparator.

von Mumpitz (Gast)


Lesenswert?

Hallo!

Ich hab zuhause mal einen Bausatz von Conrad gehabt. Das war so ein
LED-Tester. Der hatte eine Batterieanzeige mit einer Z-Diode realisiert.
Hier der Schaltplan auf Seite 23.
http://www.produktinfo.conrad.com/datenblaetter/150000-174999/174092-an-02-de-LED_Tester.pdf

Auf Seite 11 ist die Beschreibung zu finden.

Grüße
Mumpitz

von Falk B. (falk)


Angehängte Dateien:

Lesenswert?

@  Ruprecht (Gast)

>ich suche eine möglichst simple Lösung um eine LED erst ab einem
>gewissen Schwellenwert einzuschalten.
>Praktisch wären das bei mir: 0-10V AUS 10V-13V EIN

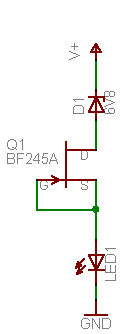

Siehe Anhang.

MFG
Falk

von mumpitz (Gast)


Lesenswert?

Hallo!

Mal ne Frage: was bringt der JFET?

Grüße
Markus

von mhh (Gast)


Lesenswert?

mumpitz schrieb:
> was bringt der JFET?

Der spielt Konstantstromquelle.

von mumpitz (Gast)


Lesenswert?

Hallo!

Der Simulation zu folge funktioniert das Ding inetwa so, wie es müsste.
Der Strom liegt allerdings bei nur max. 240µA.
Braucht der JFET nicht noch einen Widerstand an Source, damit das Gate
bei steigenden Strom negativer wird und somit hochohmiger?

Denn so wie die Schaltung jetzt ist gilt die Formel von Elko:
Rs=Ugs/I
nicht, da Rs und somit Ugs Null sind.

Nach welcher Regel wird eigentlich die Z-Diode gewählt, sodass genau bei
10V die Konstantstromquelle anfängt zu arbeiten?

Grüße
Markus

von Falk B. (falk)


Lesenswert?

@  mumpitz (Gast)

>Der Simulation zu folge funktioniert das Ding inetwa so, wie es müsste.
>Der Strom liegt allerdings bei nur max. 240µA.

Dann hast du einen anderen JFET drin.

>Braucht der JFET nicht noch einen Widerstand an Source, damit das Gate
>bei steigenden Strom negativer wird und somit hochohmiger?

Nicht unbedingt.

>Denn so wie die Schaltung jetzt ist gilt die Formel von Elko:
>Rs=Ugs/I
>nicht, da Rs und somit Ugs Null sind.

Naja, die Formel ist nur bedingt gültig, denn es fehlt die Kennlinie vom
JFET.

>Nach welcher Regel wird eigentlich die Z-Diode gewählt, sodass genau bei
>10V die Konstantstromquelle anfängt zu arbeiten?

LED-Spannung+Z-Diodenspannung+0,5V=10V

MFG
Falk

von mumpitz (Gast)


Lesenswert?

Hallo!

Ach jetzt ist mir alles klar!

Vielen Dank für die Hilfe!

Grüße
Markus

von Jörg S. (joerg-s)


Lesenswert?

TL431 und 3-4 Widerstände.
Vorteil: Schaltet EXAKT bei einer Spannung
Nachteil: Kein Konstantstrom

Schaltung ist im Datenblatt vom TL431 (Taxas Inst.)
