Forum: Analoge Elektronik und Schaltungstechnik MAX3245E Input/Output richtig angeschlossen?


Autor: Stefa N. (exa)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
ich sitze gerade an einer kleinen Pegelwandlerschaltung mittels

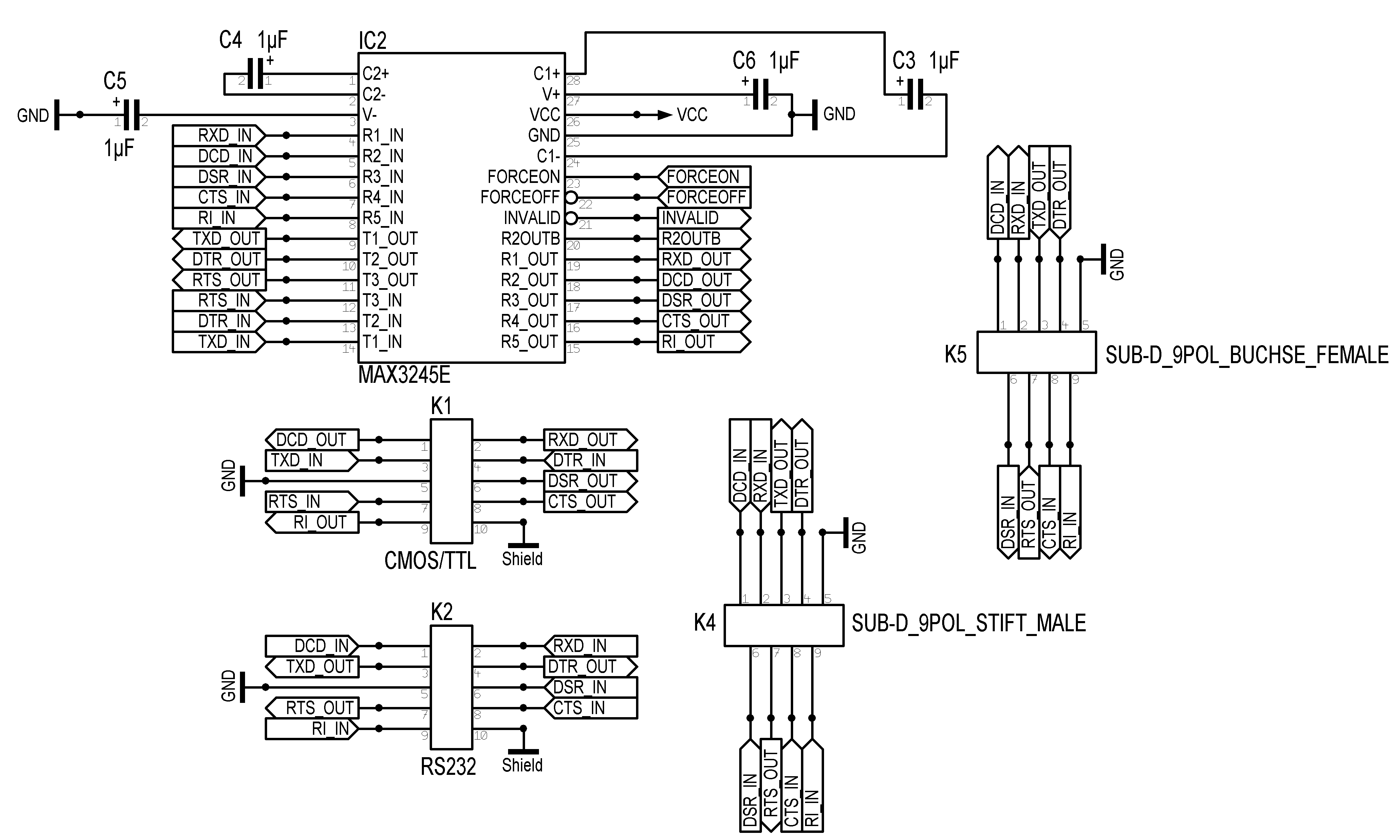

MAX3245E. Im Anhang ein Ausschnitt des entsprechenden Schaltplans. Auf
Dauer hat mich das mit Input / Output ziemlich verwirrt.
Bevor ich jetzt die Platine ätze wollt ich nachfragen, ob die
In-/Outputs am MAX3245 richtig angeschlossen sind.
K1 und K2 sind Wannensteckverbinder. An K1 soll dann via Flachbandkabel
Mikrocontroller und sonstige Logik angeschlossen werden können.
Ich hoffe ihr könnt mir helfen.

MfG
EXA

Autor: Stefa N. (exa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat keiner Lust da mal drüber zu schaun? Oder ist der Schaltplan zu
unübersichtlich?

MfG
EXA
