Hallo!

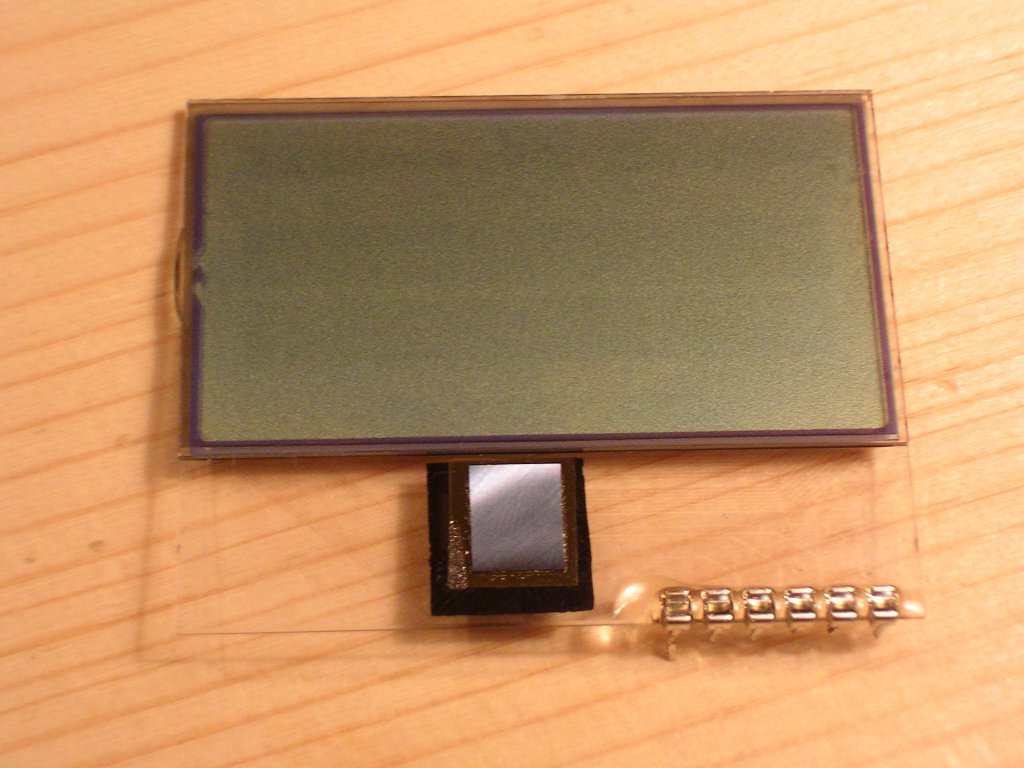

Ich habe gerade ein Display aus einem alten T-Plus-Mobilteil (es steht
leider keine genauere Bezeichnung drauf) ausgebaut und möchte versuchen,
es anzusteuern.
Auf dem Display steht allerdings auch keine Bezeichnung drauf, sodass
ich nur die Anhaltspunkte habe, dass das Display 6 Pins hat und zwei
Zeilen mit je 17 Zeichen sowie ein paar Telefonsymbole darstellen kann.

Weiß irgendjemand von euch, wie und wo ich etwas zur Ansteuerung des
Displays herausfinde kann bzw. was ich ausprobieren kann?

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> bzw. was ich ausprobieren kann?


du könntest z.B., das Dispplay wieder in die ursprüngliche Schaltung
einbauen und mit Oszi oder Multimeter oder sonstewie die 6 Leitungen
ausmessen. 2 Werden wohl zur Spannungsversorgung sein, 1 oder 2 zur
Daten-Ansteuerung, vielleicht noch eine Enable-Leitung ...
