Hallo,

Ich habe bis dato noch keine Ahnung von Controllern, hoffe dies aber
ändern zu können.

Mit der Suchfunktion habe ich nichts passendes gefunden.
Ich bin Jongleur und möchte mir steuerbare LED-Geräte bauen. Nach ein
wenig Recherche meine ich ein ATMEGA32-16PU sollte für meine Zwecke
reichen.

Ich würde gerne aber doch nochmal eure Meinung hören.

Die Anforderungen an das Konstrukt sind:
-5 Dreiergruppen RGB-LEDs müßen von einem Controller angesteuert werden
können. Für eine spätere Version sollte eine Controller als Upgrade
verfügbar sein, der 15 Sechsergruppen RGB_LEDs steuern kann.
-Mehrere Controller (in unterschiedlichen Geräten) müßen bei
gleichzeitigem Start nach 30 Minuten immer noch ohne merkbare Abweichung
synchron sein.
-Laufsicherheit trotz mechanischer Belastung (Erschütterungen...)
-Die Controller sollten in einem Rohr mit 20mm Innendurchmesser verbaut
werden können.
-Der Stromverbrauch bei Akkubetrieb sollte 2h Dauerbetrieb zulassen.

Vielen Dank für jede Hilfe,
gé

Autor: Tim O. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Salut.

Ich kann mir das ganze nicht so bildlich vorstellen, du möchtest aber
vermutlich LEDs in so rumzuwirbelnde Stäbe einbauen?

Solange du passende Akkus hast, die das Ding nicht aus der Balance
bringen,
sollte die MCU kein Problem darstellen.. aber: warum die DIP-Version,
eine kleine Platine zur Stabilisierung der LEDs brauchst du eh, da kann
man dann auch die smd-version auflöten.

Synchroner start... innerhalb eines Gerätes kein Problem, kann man ja
koppeln. Über mehrere Geräte: Funk, IR, Ultraschall, Reset-Taster..
Viele Wege führen zum Ziel..

Gruss,
Tim

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, bezüglich des synchronen Laufs...
> ohne merkbare Abweichung synchron
Damit meinst Du vermutlich, vom Menschen bemerkbar, oder? Also ein paar
Millisekunden sind wohl erlaubt; die sieht man sicherlich nicht.

Wenn's die Mechanik mitmacht: Vielleicht geht's ja mit so Art
Klinkenbuchsen an einem Stabende. Die gibt's mit Schaltkontakt. Damit
könntest Du mit eingestecktem Stecker die Akkus laden und wenn Du den
Stecker ziehst, geht der Schaltkontakt zu und versorgt die Schaltung.
Beim Auftritt musst Du dann nur alle gleichzeitig aus der
Ladevorrichtung entnehmen... Das halte ich für leicht möglich.

Zur Schaltung selbst: Auf jeden Fall einen Quarz mit hoher Frequenz
verwenden und dann kräftig runterteilen; das sollte für diese kurze
Zeitspanne spielend ausreichen.

Hast Du noch ein paar Infos? Genaueres drunter vorstellen kann ich mir
nämlich auch noch nicht...

Viele Grüße,
Michi

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
der Interne Oszillator kann es sehr wahrscheinlich nicht ausreichend
Synchronhalten. Mit einen Quarz sollte es aber Problemlos sein. Du
könntest dir aber überlegen alle per Infrarot zu Synchronisieren.
Gruß
Peter

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Danke für die schnelle Antworten!

Das mit den Stäben geht in die richtige Richtung. Zur bildlichen
Vorstellung von dem was ich mit meinen derzeiteigen Geräten mache:
http://light-motion.net/galerien/schwarzlicht/

Bloss bin ich von der Leuchtstärke und der Vielseitigkeit von dem was
ich jetzt habe nicht überzeugt. Langfristig will ich dann auch eine
Steuerung über Funk bzw. IR (Würde das überhaupt bei sich schnell
bewegenden Objekten funktionieren?) oder Effekte mit Fliehkraft-Sensoren
einbauen. Aber ich will erstmal die Basics verstehen.

smd hat mich schonmal überzeugt.

Den synchronen Start würde ich manuell mittels Taster machen. Wenn nach
einer halben Stunde ein Gerät mit ein paar ms versetzt läuft ist das
voll in Ordnung. Wie groß wäre denn so ein Quarz?

Für einen Kippschalter um vom Ladebetrieb in Spielbetrieb zu wechseln,
wäre genügend Platz.

Grüße,
gé

Autor: Bernd Rüter (Firma: Promaxx.net) (bigwumpus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Den synchronen Start würde ich manuell mittels Taster machen. Wenn nach
> einer halben Stunde ein Gerät mit ein paar ms versetzt läuft ist das
> voll in Ordnung. Wie groß wäre denn so ein Quarz?

In SMD ist der Quarz so groß wie eine Linse (schlagt mich jetzt nicht).

Das ist das letzte, was Dir Sorgen machen wird.

Zum gleichzeitigen Starten sehe ich eher ein IR-Protokoll als
praktikabel an. Ein starker Sender, der alle Empfänger auf eine
Zeitbasis einstimmt, damit es gleichzeitig starten kann...

Autor: Ohforf Sake (ohforf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tolles Spielzeug :)
Ich bin kein Jongleur, habe bisher nur einmal Kugeln mit LEDs gesehen -
teuer, Batterie nicht wechselbar, weil komplett in Epoxy eingegossen.
Für die Synchronisierung (oder Bootloader zwecks Firmware Updates) wäre
das iDropper-Verfahren schlau.
http://www.merl.com/publications/TR2003-035/
Für extra Effekte könnten Beschleunigungssensoren recht spektakulär
sein.
Zum Aufladen gibts das hier :
http://en.wikipedia.org/wiki/Resonant_energy_transfer
Das Vergiessen scheint mir schon sinnvoll, sonst ist der Kram schnell
kaputt.
Insgesamt ein sehr spannendes Projekt, da lernt man so einiges.
Was Quarze angeht, ein billiges SMD-Quarz vom Reichelt misst 13 x 4,7 mm
- nicht besonders klein, aber extrem genau :
Frequenztoleranz  ± 50 ppm (ppm heisst "parts per million")
Temperaturkoeffizient  ± 30 ppm
... für 24 Cent einzelpreis.

Autor: David .. (david1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zum Synchronisieren ich war vor kurzem mal beinem TV-Interview an ner
Autobahn dabei, waren 3 Kameras, die werden alle über BNC Kabel
zusammengestöpselt und laufen dann ununterbrochen durch, so kann man
später cutten ohne sich darum kümmern zu müssen das Ton und Bild
unsynchron werden.

Beim Film wird das mithilfe der "Klappe" gemacht, den Peak der beim
zuschlagen ensteht kann man nacher bei allen Spuren übereinanderschieben
und schon ist alles Synchron.


Sowas würde ich auch in deinem Fall machen, einfach in jeden Stab zwei
Klinkenbuchsen oder sowas, das ganze auf per Optokoppler von allen
Schaltungen getrennt auf irgendnen Pin der bei wenn man ihn auf High
zieht die Show startet.

IR wär natürlich auch gut, da könnt man dann zeitweise ausmachen, oder
ne andere Show fahren usw.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Fragestellung klingt super interessant.

Sind es Kugeln, die du jonglierst..
sowas wie Tennisbälle ?

Kugeln mit LED ... ja? ..  dann IR-led überall dazwischen.
diese machen dann den Takt...  und ggf. noch das "Master / Slave"
system.

wird wohl sehr toll aussehen.

Klaus

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok leute, ihr meints bestimmt gut mit mir, aber ich würde gern nochmal
daran erinnern, daß ich vorher noch nix mit Elektronik gemacht habe. Für
mich ist es schon Science-Fiction, wenn ich einen schnuckligen,
überschaubaren Schaltplan verwirklicht habe, und nachher ein paar LEDs
so blinken wie sie sollen.

IR-Synch schiebe ich erstmal in die nächste Projektphase, da werde ich
euh bestimmt noch mit Fragen löchern ;)

Da keiner von euch sich explizit gegen den ATMEGA32-16PU ausgesprochen
hat, scheint er wohl (mit Quarz) den Anforderungen von meinem Projekt zu
entsprechen. Gibt es diesen Controller auch als smd und wenn ja, wo kann
ich das bestellen?

Kurz noch was ich mache: Ich bin Spinning-Jongleur mit Poi und Stäben,
d.h. ich habe Kugeln oder ähnliche Objekte an Schnüren oder Ketten bzw.
Stäbe die geschwungen werden.

@ohforf: Wie rechne ich 50ppm Ungenauigkeit bei 10MHz auf 30 Minuten
hoch? Liege ich da mit 90ms richtig?

@david: sorry, daß mit den Klinkenbuchsen und Oktokoppler check ich
nicht.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gerald,

darf ich daran erinnern, dass die meisten hir noch nie jongliert haben.
Meinst du nicht, dass es für all die elektronischen Geister hier
hilfreich wäre, zu verstehen um was es genau geht.

Ich selbst bin bei "Ich bin Spinning-Jongleur mit Poi und Stäben"
eigentlich schon überfragt. (kann man das essen ?)

Wir kennen POTIS und STABile Spannungen.

Hast du nicht einen Link auf ein Youtube Video , was deine Frage
verdeutlichen könnte ?

Gruss Klaus

Autor: Ohforf Sake (ohforf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus De lisson schrieb:
> @ohforf: Wie rechne ich 50ppm Ungenauigkeit bei 10MHz auf 30 Minuten
> hoch? Liege ich da mit 90ms richtig?

Ja, nach meiner Rechnung sind 90ms richtig.
Mit vernünftigem Aufwand gehts nicht genauer.
Die Temperatur wird eh für alle Quarze gleich sein, wenns unbedingt sein
muss kann man die alle auf gleiche Frequenz abgleichen - dann wirds fast
perfekt genau.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Freut mich, daß euch das interessiert. Ich dachte für den Elektroniker
reicht zu wissen, daß das fertige Produkt durchaus auch mal gegen den
Fußboden oder Hart- und Weichteile des menschlichen Körpers geschmettert
werden kann.

Spinning-Jonglage ist eine Jonglage-Form, bei der die Objekte nicht
geworfen werden, sondern gedreht, bzw. geschwungen. Ein Poi ist eine
Kugel o.ä. an einer in etwa armlangen Schnur oder Kette. Im Normalfall
wird mit jeder Hand ein Poi geschwungen. Stäbe werden meist um ihren
Mittelpunkt gedreht.
Beim Zuschauer wird durch die Trägheit des Auges der Bewegungsweg des
Objektes teilweise als Band sichtbar.

Video-mässig habe gerade nur was mit Feuer, aber da sieht man in etwa um
welche Bewegungen es geht:
Youtube-Video "Partnerpoi Fireshow @ FS Con 3, Gé & Keiko"

Die Bilder in meiner Foto-Galerie sind meist Langzeitbelichtungen von
1-2 Sekunden. Die Lichtlinie auf den Bildern zeigt den Weg, den das
Leuchtteil in der jeweiligen Zeit zurückgelegt hat:
http://light-motion.net/galerien/schwarzlicht/

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja cool, mit 90ms kann ich erstmal gut leben.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das stimmt nicht:
---------------------------------------------------
Klaus De lisson schrieb:
> @ohforf: Wie rechne ich 50ppm Ungenauigkeit bei 10MHz auf 30 Minuten
> hoch? Liege ich da mit 90ms richtig?
----------------------------------------------------------
----  hab ich nicht geschrieben


aber Gerald:
das sieht toll aus, mit dem Feuerpoi.
... und deine Fotogalerie ist wirklich der Knüller


Wenn ich allerdings die Feuerpoi sache anschaue,
komme ich an dem Gedanken nicht vorbei,
dass du evt. einen Masterclock benötigst.
Selbst wenn alle quartze sehr genau sind, ist alles ausserhalb des
Taktes,
da du es ja einschalten musst.

vielleicht geht ja eine kleine Senderschaltung am Halsband, die den
Masterclock liefert. Diese Biester nennen sich OOC transmitter und
receiver.
Bekommt man im Zweifel bei Conrad und anderen Konsorten.

Die Akkus kannst du in die Stäbe einbauen. (Hobbydrachen ->
kohlefaserstäbe)

Beim Betrachten des Video dachte ich allerdings sofort an ein EXTRA.
Eine kleine Xenon-Blitzlampe  , die losgeht, wenn du den Knopf drückst.
Das wird dein Publikum erfreuen. (Schreck und Adrenaline)

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohforf Sake schrieb:
> Klaus De lisson schrieb:
>> @ohforf: Wie rechne ich 50ppm Ungenauigkeit bei 10MHz auf 30 Minuten
>> hoch? Liege ich da mit 90ms richtig?
>
> Ja, nach meiner Rechnung sind 90ms richtig.
> Mit vernünftigem Aufwand gehts nicht genauer.
> Die Temperatur wird eh für alle Quarze gleich sein, wenns unbedingt sein
> muss kann man die alle auf gleiche Frequenz abgleichen - dann wirds fast
> perfekt genau.

Ist aber kein wirkliches Problem.
Ähnlich wie bei dem bekannten Artikel über die 'genau Sekunde' kann man
hinten nach den Quarz ausmessen und dann mit dem CTC alle µC auf noch
viel weniger Abweichung in den Blinkfrequenzen bringen.

Das seh ich eigentlich nicht als das große Problem.

Schwieriger stell ich mir den synchronen Anfang des jeweiligen Programms
vor. Da würd ich von Anfang an auf Infrarot setzen. Alle µC warten nach
dem Einschalten auf einen IR-Puls, der von einer zentralen Stelle aus
gegeben wird. Das sollte so nicht weiter schwer zu realisieren sein. Ob
es genügend störsicher ist, ist eine andere Frage.
IR hätte noch einen anderen Vorteil: Man könnte es, ähnlich wie beim
Asuro, zur Übertragung des Leuchtprogramms benutzen.


Problematisch hingegen ist, dass du noch keinerlei Erfahrung mit
Elektronik bzw. µC hast.

Die Schaltung an sich ist nicht das große Problem. Ein Mega32 ist weit
überdimensioniert für deine Zwecke, ist aber egal, die Mehrkosten sind
sicherlich nicht das Problem.
Die Anforderungen an deinen µC würde ich in etwa so kategorisieren:
Irgendwas um die 4 bis 8k Flash und soviel EEPROM wie du kriegen kannst.
Pins brauchst du nicht allzuviele, die LED könnte man als Matrix oder
über Schieberegister ansteuern. UART wär gut (wegen einspielen des neuen
Lichtprogramms)

Auf den µC kommt ein Universalprogramm, welches ein 'Lichtprogram', das
in Datenform vorliegt, aus dem EEPROM auf ein Startsignal hin abspielt.

Das Universalprogramm selbst ist nicht das große Problem. Schwieriger
wird hingegen schon die Erstellung des 'Lichtprogramms'. Wenn du nicht
nur einfache Dauerblinksequenzen machen willst, wird man ev. ein paar
Hilfsmittel auf dem PC machen. Zur Not geht auch ws mit einem einfachen
Texteditor.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
moinmoin,

@ Klaus: Nette Idee, so ein Licht-Schock! Und die Zuschauer kriegen vom
Rest der Aufführung nix mehr mit weil sie nur noch Sternchen sehen... 8D

Das Einschalten mit einem Taster werde ich von Hand synchron genug
hinkriegen. Ich habe ja nur 2 Teile, und dementsprechend 2 Hände.
Langfristig wird da auch noch ein Master-Synch gebastelt, aber ist IR da
das richtige? Wenn ich mir vorstelle, die Fernbedienung eines Fernsehers
wild durch die Gegend zu schleudern, erwarte ich nicht, daß alle Signale
ankommen...

Karl heinz Buchegger schrieb:
> Problematisch hingegen ist, dass du noch keinerlei Erfahrung mit
> Elektronik bzw. µC hast.

Ich sehe das nicht als Problem, sondern als Herausforderung. Ich bin
zwar nicht besonders clever, aber als Jongleur immerhin
frustrationserprobt...

Da mir smd vorgeschlagen wurde, liebäugel ich nun mit einem ATMega
8535L-8P. der hat 512B eeprom, das sollte erstmal reichen.

Welche Platine nehme ich am besten, wenn ich diesen nachher in einem
Polycarbonat-Rohr mit 20mm Innendurchmesser einbauen will?

Von der Steuerung hatte ich gedacht ein Programm mit verschiedenen
blink- Strob- und Farbverlaufs-Funktionen in den Flashspeicher zu laden.
Im eeprom wird dann eine Sequenz geladen, die angibt welche Funktion mit
welchen Parametern wielange gespielt wird.

Eine Matrix zu multiplexen ist vom Namen allein schon ansprechend. Habe
ich den Aufbau richtig verstanden?
Meine Matrix hätte 3 Spalten (für die Rot-, Grün- und Blauphase) und 5
Zeilen. Für jede Spalte geht von einem I/O-pin ein Signal über einen
Transistor und Vorwiederstand zum Schieberegister wo das Signal dann
abwechselnd zu einer der 5 LED(-Gruppen) geleitet wird.

Beste Grüße,
gé

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Gerald:
Magst Du vielleicht mal aufzeichen, wie Du die Dinger "geographisch"
anordnen willst? Beim Multiplexen sehe ich nämlich schon ein gewisses
Risiko, dass Du plötzlich "dunkle" Stellen in der Bahn haben wirst.
Wenn die LEDs still stehen, klappt das prima, aber sobald die sich
schnell bewegen, fällt das schon auf, wenn die mal für ein paar
Millisekunden dunkel sind (weil dann gerade andere LEDs an sind). Nicht
dass dann nachher nur der halbe Kreis zu sehen ist :-(
Vielleicht geht's ja auch ohne Multiplex... Dann lieber ein paar
Bauteile / Pins mehr nehmen...

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!


Handelt es sich bei den 50ppm Ungenauigkeit um +/-50ppm, dann müsste man
die 90ms im schlimmsten Fall auf 180ms verdoppeln, was eigentlich schon
ziemlich viel ist.

Sollte jedoch die Genauigkeit der Quarze ausreichen, sodass während des
Jonglierens keine Synchronisierung erforderlich ist, könntest du ja auch
deine Stäbe in eine art selbstbebaute (Lade-)Station stellen, die die
Akkus auflädt und einen einzelnen Taster für die Synchronisierung
aufweist. Drückst du den Taster der Ladestation, dann synchronisieren
sich alle Stäbe, die in dieser eingehängt sind, danach nimmst du sie aus
der Halterung und kannst damit deine Kunststücke machen.
Der Vorteil dabei ist, dass du nich irgendwelche Übertragungsprotokolle
über Infrarot realisieren musst und die Synchronisierung nur über einen
einfachen Taster geht, der sich in der Ladestation befindet und über
Kontakte mit den eingehängten Stäben verbunden ist.

Würde mich aber sehr interessieren, wie dein Projekt weiter geht und für
welche Technologien du dich entscheidest, Taster, Funk, Infrarot.


Schöne Grüße

Sebastian

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:

> Wenn die LEDs still stehen, klappt das prima, aber sobald die sich
> schnell bewegen, fällt das schon auf, wenn die mal für ein paar
> Millisekunden dunkel sind (weil dann gerade andere LEDs an sind). Nicht
> dass dann nachher nur der halbe Kreis zu sehen ist :-(

Hmm.
An dieser Argumentation ist was drann.
Das sollte man durchrechnen. Wichtig wäre zu wissen, mit welchen
Bahn-Geschwindigkeiten zu rechnen ist.
Denn: Da du ja auch dimmen willst (für Farbübergänge) ist PWM zunächst
der erste Ansatz, sofern das nicht so ausartet, dass du keine dunkelrote
LED rumwirbelst, sondern eine LED die sichtbar blinkt

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ihr solltet auch noch bedenken das Quarze relativ
erschuetterungsempfindlich sind.
Das sind die Teile die bei FBs und USB Sticks gerne
kaputt gehen wenn sie runterfallen.

Ich wuerde also darauf achten einen Quarz oder Taktgenerator
zu verwenden der Erschuetterungen aushaelt.

Olaf

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Teile werden maximal in einem Kreis mit 3m durchmesser in 500ms
geschwungen. Das macht eine Geschwindigkeit von 18m/s.

Wenn ich das Datenblatt verstenden habe, hat der ATMega8535L-8P  32
I/O-Pins von denen ich 16 für PWM nutzen kann. Dann bräuchte ich keine
Matrix, aber für jede LED-Gruppe einen eigenen Transistor.

Ich bastel gerade mal einen Schaltplan...

@ Olaf: Danke, das ist ein wichtige Info für mich. Gibt es da irgendein
Qualitätsmerkmal auf den Datenblättern, oder erkenne ich das am Preis?

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Gerald:
Schau Dir mal die "CSTCE 8,00" (z.B. bei Reichelt) an. Die Dinger sind
sehr klein (ca. 4,5x2mm) und haben eine hohe Schockfestigkeit.
Da Du eh SMD machen willst, wären das vielleicht brauchbare Teile.
Sind etwas blöder zu löten, aber ist trotzdem machbar. Und bei FB etc.
brechen ja meist die großen Schwinger ab, weil die eine entsprechende
Masse und damit Trägheit haben.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

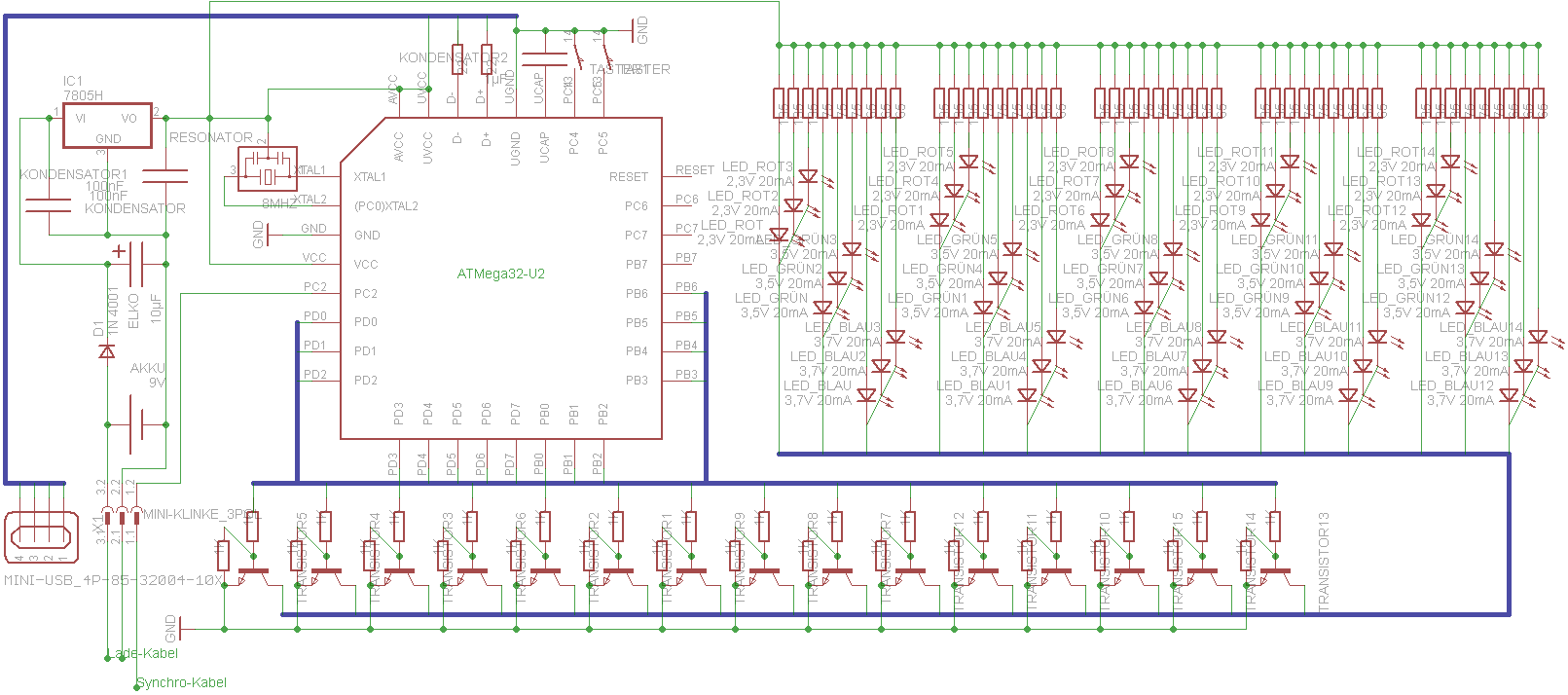

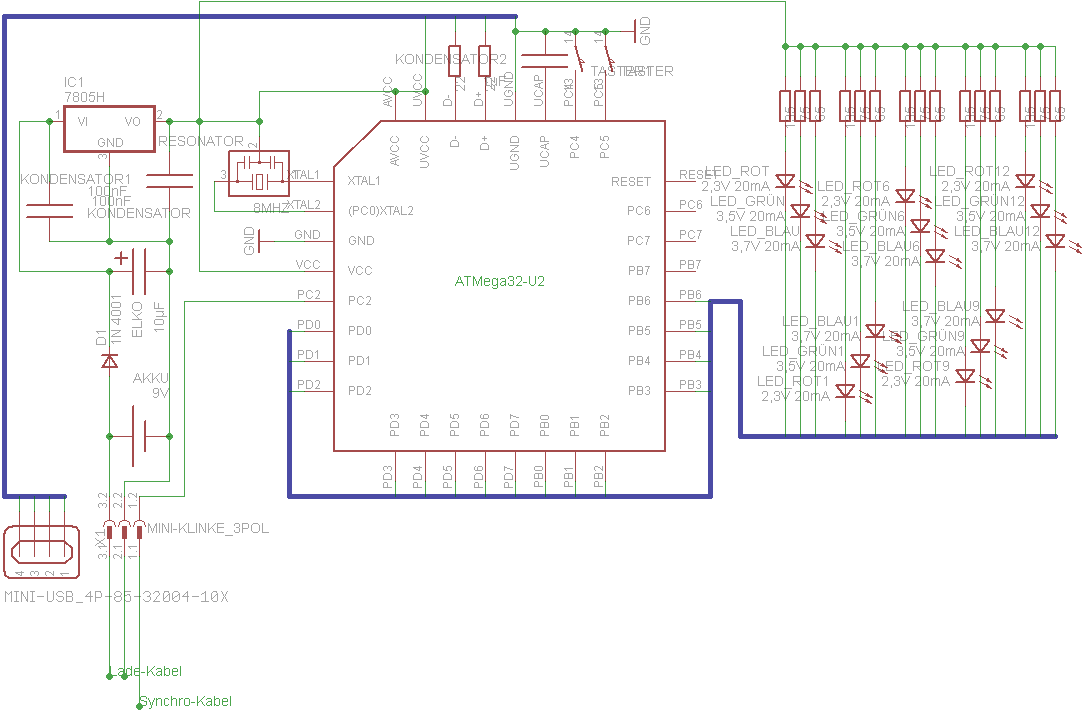

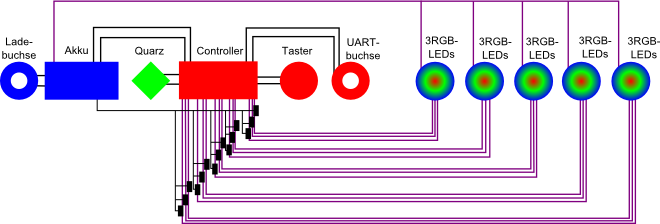

bitte nicht lachen, das mit den Schaltplänen hab ich noch nicht so
drauf...

Autor: Ohforf Sake (ohforf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> bitte nicht lachen, das mit den Schaltplänen hab ich noch nicht so
> drauf...

Versuchs mal mit Eagle - dann wirds besser lesbar.

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> bitte nicht lachen...
Wieso sollten wir? Ist doch o.k.; jetzt kann ich mir zumindest mal was
drunter vorstellen.

Unter
>5 Dreiergruppen RGB-LEDs
und
> 15 Sechsergruppen RGB_LEDs
konnte ich mir nichts vorstellen

Also benötigst Du (aktuell) 15 Pins für die LEDs.... Das ist noch eine
Anzahl, die locker machbar ist. Bei dem Upgrade (mit dann wohl 15x6 = 90
Pins) wird's eng :-) Vorallem, wenn Du auf 20mm beschränkt bist...

Die UART willst Du wegen...?!? Programmupdate? Vielleicht kann man die
irgendwie mit der Ladebuchse kombinieren (z.B. Stereo 3,5 Klinke).
Dürfte mechanisch einfach sein, eine Buchse einzubauen, als Platz für
zwei zu finden...

Wegen der Platine.... Da hattest Du gefragt, welche man da am Besten
nehmen kann... Ich vermute, da wird's keine fertige geben, also selber
machen (oder machen lassen). Was bevozugst Du da?

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also, ich verstehe die Wahl des Controllers nicht so ganz. Gibt es einen
besonderen Grund für den 8535?

Bei 15-16 Kanälen wird man die PWM so oder so von Hand machen müssen und
ich habe das Bauchgefühl, dass man mit 512 Bytes EEPROM sehr schnell
am Ende des "Leuchtprogramms" ist.

Angenommen man will (nur) 16 Abstufungen pro Kanal haben, dann landet
man bei 8 Byte für einen einzelnen Zustand der LEDs. Das heißt, man kann
64 verschiedene Zustände im EEPROM speichern und hat damit noch
keinerlei Timing-Informationen. Man kann also bei einer 30-Minuten
Performance (?) alle halbe Minute mal einen Lichtwechsel machen. Mal
einen kontinuierlichen Farbwechsel mittendrin? Kann man vergessen.

Ich würde sogar soweit gehen, dass man über ein externes Flash
nachdenken sollte.

Und wie wäre es dann mit USB zum Laden und mit Daten bespielen?  :-)

--> at90usb162 oder atmega32u2, bei mehr IO-Bedarf ggf. auch atmega32u4.

Das mit dem Akku ist auch noch eine spannende Frage: Wie baut man eine
sinnvolle Lade- und Spannungsregelung für einen Lipo-Akku?

Viele Grüße,
        Simon

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
18m/s ist ziemlich viel in meinen Augen. Da wird PWM nicht das
allereinfachste da sie sehr schnell sein muss. (bei 50kHz hast du schon
löcher von 0,36mm ich denke das fällt grad so nicht auf). Wenn du jetzt
für jede Farbe 3 Bit haben willst dann bräuchstest du eine PWM-Auflösung
von 400kHz wenn du nicht auf eine Hardware PWM zurückgreifen kannst wird
das bei 15Kanälen schon etwas Knifflig. Mal ganz abgesehn davon wenn du
gleichzeit noch Multiplexing machen willst. Denn bei 400kHz hast nur
etwa 40 Taktzyklen dazwischen.

Es gibt allerdings ICs mit intigrieten einstellbaren
Konstantstromquellen. Das wird wohl für dich das einfachste sein. Ich
habe leider grad kein Typ im Kopf. Aber da kann sicherlich jemand
weiterhelfen.
Gruß
Peter

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man könnte natürlich auch überlegen, direkt ein fertiges LED-Modul zu
nehmen, was die PWM alleine macht und nur z.B. seriell mit den Farbdaten
bespielt wird.

Ich selber besitze ein paar von den Shiftbrite-Modulen, die sogar noch
in die 20mm-spec passen: http://docs.macetech.com/doku.php/shiftbrite

Die kann man dann auch völlig problemlos auf beliebige Anzahlen
ausdehnen, ohne etwas fundamental an der Hardware zu ändern. Vermutlich
will man die LEDs ja nicht auf der gleichen Platine wie den Prozessor
haben, damit man die ggf. tauschen und über die Länge des Sticks
verteilen möchte.

Muss man nur mal gucken, ob einem das Abstrahlverhalten der Shiftbrites
passt. Es ist natürlich nur nach einer Seite und die Farbmischung ist
auch nicht so dolle.

Viele Grüße,
        Simon

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
hier sind die gemeinten Chips.
http://focus.ti.com/docs/prod/folders/print/tlc5922.html
Gruß
Peter

Autor: Chris R. (hownottobeseen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Bei Quarzen wäre ich vorsichtig, wie schon erwähnt, können die ziemlich
empfindlich auf Stöße sein. Wäre ärgerlich, wenn ein Lichtmodul während
der Vorstellung ausfällt (dazu noch der Reparaturaufwand).

Praktikabler wäre da meiner Meinung den µC mit RC-Oszillator laufen zu
lassen und fortwährend eine Synchronisation laufen lassen.
Dazu einen kleinen IR-Sender (RF hat in den meisten Fällen auch Quarze)
am Körper tragen, der wie ein Leuchtfeuer Zahlenfolgen sendet.
Wird eine Zahl nicht empfangen, kann der Empfänger ja autonom
weiterzählen. Dadurch dass man im Empfänger auch die Abstände der
Leuchtfeuer messen kann, wäre auch eine durchgehende Anpassung möglich.

Zusätzlich könnte man dadurch blitzschnell zwischen verschiedenen
Programmen wechseln ohne groß an den Jonglierobjekten herumzufummeln.

Für den Empfang dürfte sich sich IRMP anbieten.

Was denke ich noch ein Punkt ist: du wirst die LEDs vermutlich nicht
direkt am AVR anschließen können, da ihr Strombedarf weit über dem
liegen dürfte, was die Ausgänge treiben können.
Du brauchst Treiberstufen!
ULN2803 als Stichwort.

Ansonsten: PWM ist denke ich ein schlechter Tipp, wenn unterschiedliche
Helligkeiten bei schneller Bewegung, dann über Strombegrenzung.

Bezüglich den LED-Abläufen:

Ich denke, dass deine Vorstellungen durchaus im längeren Minutenbereich
mit mehreren Variationen sind und somit einiges an Programmen
zusammenkommt.
Da wird der EEProm schnell mal knapp.

Für den Anfang würde ich die Abläufe einfach fest ins Programm nehmen,
später wäre überlegenswert, das eigentliche Programm in den
Bootloaderbereich zu schreiben und die Abläufe in den Flashbereich zu
packen. Das aber erst, wenn du in Sachen µC-Programmierung auf festen
Beinen stehst ;)

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Michael: Das Problem ist, daß das Licht 360° in alle Richtungen
abstrahlen muß. Deswegen habe ich gedacht an jeder Stelle wo LEDs sein
sollen, eine paralell geschaltete Traube von 3 Stück zu plazieren, die
gemeinsam angesteuert werden. Das käme dann auf 60mA, was wohl für den
I/O zu viel ist, deswegen die Überlegung mit Transistoren zu boosten.

Das momentane Projekt mit 5*3LEDs soll ein recht kleines Jongliergerät
von insgesamt max. 25cm ergeben. Das Upgrade wäre ein Stab von ca.
110cm. Dabei wäre der Akku und die Elektronik in der Mitte des Stabes
unter dem Griff. Zu jeder Seite wären dann 15 LED-Träubchen á 3 LEDs.
Jeweils 2 Träubchen könnte man symetrisch zusammenschalten, daher
6er-Gruppen.

Ich dachte über UART kann ich am bequemsten neue Sequenzen für andere
Shows aufspielen.

Platinen selber zu ätzen wäre mir erstmal zu krass. Aber es gibt dich
bestimmt so Lochplatten, wo man sich die LEiterbahnen als Kabel zieht.
Ich hab leider keine gefunden die 18mm breit ist...

@Simon: Der Controller war einfach der erstbeste, der so aussah als
könnte er dienlich sein. Wenn sich herausstellt, daß ich mehr Speicher
brauch, steige ich gerne um. Allerdings stelle ich mir eher vor mit
Funktionen zu arbeiten, bei denen die Information sich auf "Wechsel für
soundsolang von der Farbe zu der Farbe und zurück, dann blinke solange
in dieser Frequenz..." beschränken.
USB klingt natürlich verlockend, leider finde ich keinen Shop, wo der
ATMega32U4 nirgendswo angeboten wird =(

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Allerdings stelle ich mir eher vor mit
> Funktionen zu arbeiten, bei denen die Information sich auf "Wechsel für
> soundsolang von der Farbe zu der Farbe und zurück, dann blinke solange
> in dieser Frequenz..." beschränken.

Ok, rechnen wir nochmal: zweimal Farbinformationen (15 Kanäle a -
meinetwegen 3 bit) = 90 bit plus Zeitdauer plus "Programmmodus" - sagen
wir mal optimistisch 96 bit = 12 Byte. Man kriegt also ca. 42 versch.
Programme unter. Das klingt etwas besser, ist aber auch nicht so richtig
großzügig...

Vielleicht wirds noch besser, wenn man eine "Farbpalette" definiert und
da dann reinreferenziert.

> USB klingt natürlich verlockend, leider finde ich keinen Shop, wo der
> ATMega32U4 angeboten wird =(

Den gibt es z.B. bei Farnell, wobei er da aber im Moment leider nicht
lieferbar ist.

Den at90usb162/atmega32u2 findet man aber. Da muss man nur u.U. etwas
mit den IO-Pins haushalten und wenn man tatsächlich ein i2c/spi-EEprom
anschließen möchte, könnte es etwas lästig werden, was die Zuordnung der
Pins angeht.

Viele Grüße,
        Simon

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade, da hatte ich mich schon in den ATMega32u4 verguckt, weil mich
die 14 PWM-Kanäle beindruckt haben, aber leider ist der vorerst
nirgendwo lieferbar.

Der ATMega32U2-AU hat immerhin 5 PWM-Kanäle. Was macht jetzt mehr Sinn?
Die PWM bei den übrigen 10 Kanälen per Software zu errechnen, oder über
eine Matrix 3 LEDs pro PWM-Kanal anzusteuern?

Das Problem ist, daß auch bei einer Geschwindigkeit von 18m/s keine
Lücken von mehr als 5mm (0,027ms) auftretten sollten.

Vielen Dank für die vielen guten Ratschläge!!!

Ich möchte erstmal keinen externen Speicher einbinden, wenn ich dann mal
an die Grenzen komme, kann ich ja immer noch nachrüsten, hoffe ich.

Schöne Grüße,
gé

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also prinzipiell denke ich, dass 5 PWM auch reichen könnten.
Der "Verkabelungsaufwand" würde halt steigen und, was noch schlimmer
wäre, die Anzahl der µC-Pins würde sich mehr als verdoppeln.
Zumindest wenn sich keine bessere Lösung finden würde.
(Sicherlich schlechte, aber gerade einzige) Idee:
Du könntest je einen PWM-Ausgang auf einen Eingang eines AND-Gatters
legen (pro LED ein Gatter) und am anderen Eingang einen freien PIN vom
µC. Am Ausgang dann die LED(Transistoren). Somit könntest Du mit dem
"EnablePWM-Pin" des µC festlegen, welche LED gerade dimmbar sein sollte.
Da die LEDs aber sicherlich ja auch "mal" dauerhaft leuchten sollen und
die PWMs dann andere LEDs steuern sollten, müsste zusätzlich pro LED
noch ein µC-"DauerAnPin" benutzt werden. Also 2 Pins pro LED; das ist
echt schlecht, aber damit könntest Du gleichzeitig bis zu 5 beliebige
LEDs dimmen und den Rest leuchten lassen.
Vielleicht stehe ich auch nur gerade auf der Leitung und jemanden fällt
eine bessere Schaltung ein...

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Was macht jetzt mehr Sinn?
> Die PWM bei den übrigen 10 Kanälen per Software zu errechnen, oder über
> eine Matrix 3 LEDs pro PWM-Kanal anzusteuern?
>
> Das Problem ist, daß auch bei einer Geschwindigkeit von 18m/s keine
> Lücken von mehr als 5mm (0,027ms) auftretten sollten.

Ich glaube, eine PWM zu multiplexen macht mehr Kopfweh als sonst was,
das sollte ja phasengenau passieren, damit man keine Blitzeffekte o.Ä.
bekommt (wobei ich nicht weiß, wie groß das Problem tatsächlich ist)
aber trotzdem. Man muss neue Werte in die PWM-Register reinschreiben,
die Matrix weiterschalten etc. pp.

Dann doch lieber eine selbst programmierte PWM, bei der man die
Wellenform ggf. selbst beeinflussen kann. Der µC muss dann nicht viel
anderes machen als die output-ports mit neuen Werten zu beschreiben,
wenn man das clever organisiert kriegt man das gut hin.

Lass nochmal nachrechnen: 5mm / (18000mm/s) = 0.28ms, das sind bei 16MHz
16000000 / 18000 * 5 = 4444 Takte. --> wenn das nicht reicht...

In einem Timer-Interrupt brauchst Du eine handvoll Takte um die nächsten
Werte bereitzustellen und 2 Takte um die IO-Ports zu beschreiben. Da hat
man außerhalb des Interrupts alle Zeit der Welt um die Playlist
abzuarbeiten.

Viele Grüße,
        Simon

Autor: Phantomix Ximotnahp (phantomix) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: hui (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
3 davon:
http://docs.macetech.com/doku.php/octobrite

im Dreieck zusammenpappen?

aber k.a. ob das synchron genug ist mit den drei LEDs auf gleicher höhre
müsste man mal ausprobieren.


Aber da ist auch nen Codebeispiel für den 24 Kanal TI Chip wenns Dir
hilft :-)

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank mal wieder ;)

So langsam schöpfe ich Hoffnung. Hat euch eigentlich schonmal jemand
gesagt, daß das unverschämt kompliziert ist womit ihr euch da
rumschlagt?

Nun denn, Schritt für Schritt, hier ein neuer Schaltplan (mit nur 2 der
5 LED-Gruppen), diesmal wie von Ohforf vorgeschlagen mit Eagle. Die
Schaltung für Taster, Stromversorgung und LEDs habe ich dem Tutorial
hier entnommen. Für die LEDs habe ich die Vorwiderstände berechnet
bekommen, wäre aber dankbar, wenn jemand das kontrolliert. Mit den
Widerständen der Transistorn bin ich noch nicht wietergekommen. Ändert
sich da eigentlich dann noch was wegen der PWM?

Sebastians Idee mit der Synchronisation über eine Ladestation hat mich
dazugebracht ein Kabel zu nehmen, bei dem von jedem Tool je ein I/O-Pin
verbunden ist. Wird bei einem der Taster gedrückt, triggert der die
anderen.

Ich würde gerne die Akkus über ein externes Ladegerät aufladen. Muß ich
dann während des Ladevorgangs die Verbindung zum Rest unterbrechen,
damit da nichts vom Ladestrom durchgebruzelt wird?

Im Tutorial wird der 7805 mit 5V bespeist, ich würde allerdings lieber
12V verbraten. Kann ich dann die gleichen Kondenstoren nehmen?

Ist das mit dem USB wirklich so einfach, oder muß da doch noch
Vogelfutter dazwischen?

grüße,
gé

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Vielen Dank mal wieder ;)
>
> So langsam schöpfe ich Hoffnung. Hat euch eigentlich schonmal jemand
> gesagt, daß das unverschämt kompliziert ist womit ihr euch da
> rumschlagt?

So kompliziert auch wieder nicht.
Heutzutage ist das, ganz im Gegenteil, sogar ziemlich einfach geworden.


> Die
> Schaltung für Taster,

den 10K Widerstand schmeisst du gleich wieder raus. Braucht keiner

> Stromversorgung und LEDs habe ich dem Tutorial
> hier entnommen. Für die LEDs habe ich die Vorwiderstände berechnet
> bekommen, wäre aber dankbar, wenn jemand das kontrolliert.

Die wirst du im Nachhinein sowieso wieder ändern.
Größenordnungsmässig könnten sie stimmen. Nach oben (also zu größeren
Widerstandswerten) hast du immer Spielraum. Die LED wird dann einfach
dunkler.
Abhängig von deinen konkreten LED wirst du die Widerstände aber sowieso
anpassen, damit die LED in der gewünschten Helligkeit leuchten und vor
allen Dingen einigermassen gleichmässig (ich meine jetzt die
verschiedenen Farben) leuchten.

Nimm die 20mA nicht als muss, sondern als kann maximal.
Bei vielen LED ist es, dass du, wenn du auf kann maximal
dimensionierst, du eine Sonnenbrille brauchst :-)

> Mit den
> Widerständen der Transistorn bin ich noch nicht wietergekommen.

Das sind bei dir Schalttransistoren.
Mit 1K als Basiswiderstand wirst du dabei sein. Alles halb so wild, der
Transistor ist nur Schalter und muss nicht im linearen Arbeitsbereich
betrieben werden.

> Ändert
> sich da eigentlich dann noch was wegen der PWM?

Die Vorwiderstände der LED :-)

> Im Tutorial wird der 7805 mit 5V bespeist, ich würde allerdings lieber
> 12V verbraten. Kann ich dann die gleichen Kondenstoren nehmen?

Hmm.
Bist du sicher, dass du 12V haben willst?
Du verbrutzelst mehr Energie in Form von Wärme, als du als elektrische
Energie nutzt!

> Ist das mit dem USB wirklich so einfach, oder muß da doch noch
> Vogelfutter dazwischen?

Was sagt das Datenblatt zum Prozessor?

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir fehlt aber noch die Reset-Beschaltung und wie du den µC
Programmieren willst (ISP SChnittstelle) ist mir auch noch nicht klar
:-)

(Hmm. Wusste gar nicht, dass es den Mega32 auch mit USB Anschluss gibt.
Hast du die üblichen Bezugsquellen [Conrad, Reichelt, CSD, Farnell]
kontrolliert, ob du den überhaupt irgendwo kaufen kannst?)

Autor: Vlad Tepesch (vlad_tepesch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wärend der show IR zur Synchronisation zu benutzen, halte ich nicht für
so geschickt.
wenn jemand Fotos macht, hat der dann das Licht mit drauf.

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>> Ist das mit dem USB wirklich so einfach, oder muß da doch noch
>> Vogelfutter dazwischen?
>
> Was sagt das Datenblatt zum Prozessor?

Das sagt, dass da noch je ein 22 Ohm-Serien-Widerstand in die
Datenleitungen reinmuss (Seite 186/187 (Anfang von Kap. 20) hat ein paar
Skizzen für die versch. Stromversorgungsszenarien).

Übrigens sind die atmega32u2/at90usb162 mit einem Bootloader
vorprogrammiert, so dass man die über USB mit Firmware versorgen kann.
Erst wenn man den Bootloader austauschen möchte, muss man auf ISP
zurückgreifen.

Und ein Tip: vermeide schräge Leiterbahnen im Schaltplan. Kreuzungen zu
vermeiden hilft auch bei der Lesbarkeit, evtl. lohnt es sich, einen Bus
für die IO-Pins einzuführen. GND muss nicht alles miteinander verbunden
sein, lieber packe ein paar GND-Symbole über den Schaltplan verteilt.

Ich würde übrigens die Transistoren an PortB und PortD hängen, falls Du
die Pins nicht dringend für was anderes brauchst. Dann kannst Du nämlich
in zwei Taktzyklen die LEDs neu konfigurieren, indem Du einfach die
Konfiguration auf PORTD und PORTB rausschreibst. Du vermeidest so
lästige Bit-Schiebereien.

Viele Grüße,
        Simon

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, ihr Leuts!

den ATMega32U2 gibt es bei Farnell.

<träum>Ich hatte gehofft, ihr sagt mir jetzt, daß ich den ganz
unkompliziert über USB programmieren kann.</träum weiter>

Mein Gedankengang war, daß ich mit 12V auf der sicheren Seite bin. Wäre
ich das den auch mit 9V oder gar 6V?

Im Datenblatt steht, der USB controller braucht von extern 48MHz -+0,25%
für volle Geschwindigkeit. 'Wie groß ist denn da der Unterschied.

@Karl Heinz: meinst du, ich soll beide Widerstände an den Transistoren
mit 1k bestücken?

@Simon: Super, dann weis ich was heute abend noch ansteht...

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:

> Mein Gedankengang war, daß ich mit 12V auf der sicheren Seite bin. Wäre
> ich das den auch mit 9V oder gar 6V?

9V.
Der 7805 braucht mindestens 3V mehr als er liefern kann, also 5 + 3 = 8

Alles was über diesem Minimum liegt, wird letzten Endes in Wärme
verheizt.

> @Karl Heinz: meinst du, ich soll beide Widerstände an den Transistoren
> mit 1k bestücken?

Man kann natürlich auch genauer rechnen, aber mit 1K solltes du in etwa
hinkommen.

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> <träum>Ich hatte gehofft, ihr sagt mir jetzt, daß ich den ganz
> unkompliziert über USB programmieren kann.</träum weiter>

Mhm, ich dachte ich hätte das geschrieben?   :-)

Das FLIP-Utility von Atmel kann das, falls Du Linux verwendest, geht das
mit dem "dfu-programmer".

Der Default-Bootloader kann auch nach dem ersten Flashen der Firmware
wieder angesprungen werden, dafür muss der HWB-Pin (PD7) beim Verlassen
des Reset auf GND gezogen sein. Ggf. sollte man daher den Taster daran
hängen.

Es ist auch auf jeden Fall sinnvoll, in den Firmwares einen Weg
vorzusehen, den Bootloader aus dem laufenden Betrieb heraus
anzuspringen. Code dafür habe ich, das ist auch schonmal hier im Forum
diskutiert worden.

> Im Datenblatt steht, der USB controller braucht von extern 48MHz -+0,25%
> für volle Geschwindigkeit. 'Wie groß ist denn da der Unterschied.

Wo liest Du das?

Ich lese hier in der Featureliste: "48 MHz PLL for Full-speed Bus
Operation: data transfer rates at 12 Mbit/s". Meine Erfahrung mit dem
at90usb162 ist (der dem atmega32u2 sehr ähnlich ist), dass zumindest
low-speed USB funktioniert, mehr brauchst Du auch nicht.

Wichtig ist nur, dass Du einen 8 oder 16MHz-Quarz verwendest, damit die
interne PLL damit arbeiten kann, siehe Abschnitt8.10 im Datenblatt.

Autor: poidokan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, das mit dem lesen übe ich dann wann anders...

The USB controller requires a 48 MHz ±0.25% reference clock for USB
Full-Speed compliance.
This clock is generated by an internal PLL. The reference clock to the
PLL must be provided
from an external crystal or an external clock input. Only these two
clock options will be able to
provide a reference clock within the accuracy and jitter requirements of
the USB specification.

also ich bräuchte eine "reference clock" für full speed, aber brauch ich
sowieso nicht, weil für so ne trödeltante wie mich low-speed voll langt.

Linux habe ich derzeit keins, wenn es unbedingt sein muß würde ich mir
auf dem laptop dafür ne partition freihauen. aber etwas für win7 oder XP
wäre besser. ich muß ehrlich gestehen, daß ich mich über alles
software-technische noch garnicht informiert habe. step by step.

wenn der grobe Aufbau soweit gut ausschaut, kann man denn was
rauskürzen?
könnte ich LEDs, die gemeinsam an einer Transistor-Treiberstufe hängen
über einen gemeinsamen Vorwiderstand regeln? Oder jede LED sein R?

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@poidokan
Etwas Off-Topic. Ich muss mal ein großes Lob aussprechen. Du machst Dich
hier als Nichtelektroniker verdamt gut. Der Schaltplan ist für den
Anfang garnicht mal so schlecht. Du hast Mut, erarbeitest Dir eine Menge
selber und stellt keine "blöden" Fragen. Davon sollte sich mal so manch
ein Neuling hier eine Scheibe abschneiden. Mach weiter sol.

Es macht Spaß, diesen Faden durchzuarbeiten.

PS: Den atmega32u2 werde ich mir wohl mal genauer ansehen. USB kann man
immer gebrauchen.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Christian: Das freut mich sehr! Dadurch daß ich, dank eurer Hilfe, so
schnell vorankomme macht es auch richtig Spaß.

Im Anhang ist der überarbeitete Plan mit USB-Anschluß und mehr Bussen
und weniger Kriselgekreutze.

Dann hab ich nochmal eine Vorversion konzpipiert, wo an jeden I/O-Pin
nur eine LED kommt. Dadurch spar ich mir die Treiberstufen und kann
erstmal experimentieren. Schaltplan hängt auch an.

Ich fang dann mal an die Materialien zu besorgen und das mit dem Löten
zu üben.

Sollte ich es wirklich schaffen was funktionables zusammenzufriemeln,
werde ich ja kaum drumrumkommen, das mit der Software anzugehen. Ich hab
vor 20 Jahren mal ein bisschen Basic gelernt (Hey, das waren die
C64-Zeiten! Ich war jung und brauchte den Spaß...) Taugt das noch? Oder
soll ich lieber gleich C oder gar Assembler lernen?

Hat vielleicht noch jemand einen Tip mit welcher Software (bitte free
oder share!) ich den Controller bespielen kann? Derzeit hätte ich Win7
und XP zugänglich und hätte nur geringe Hemmungen mir mal wieder Ubuntu
zu instalieren.

schöne Grüße,
gé

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also, da Du einen Atmel-Prozessor verwendest, würde ich einfach zum
AVRStudio von Atmel tendieren; ist kostenlos (man muss sich nur
registrieren). Als Sprache würde ich C vorschlagen; sollte es irgendwo
mal zeitlich problematisch werden, kann man sich das Assemblerergebnis
immernoch anschauen und modifizieren.
Wenn Du bei Basic bleiben magst, gibt es BASCOM; das ist - soweit ich
weiß - bis zu einer Größe von 4kByte auch kostenlos; wenn die Programme
dann größer werden, muss man sich die SW kaufen.

Zu der Schaltung: Da musst Du später beim Programmieren aufpassen;
prinzipiell kann zwar vermutlich jeder einzelne Pin "seine" LED
betreiben, aber wenn Du "aus Versehen" oder absichtlich mehrere LEDs
gleichzeitig an hast, dann muss der Gesamtstrom ja auch über die
µC-Masse zurück zur Batterie und die GND-Pins werden dann sicherlich
überlastet; Ergebnis: µC putt :-( Betreibe die LEDs doch lieber mit dan
ganzen Transistoren; die sind billiger als ein neuer ATMega :-)

Noch eine Anmerkung zum Akku: Da steht jetzt was von einem 9V-Akku...
Haben die Dinger inzwischen genügend Kapazität? Mein Akku-Kenntnis-Stand
(der schon viele Jahre alt und entprechend verstaubt) ist, dass die
Dinger so um 100-150mAh haben... Wenn Du also alle 15 LED gleichzeitig
mit 10mA betreibst, ist der Akku nach max. einer Stunde leer; da es aber
zwei Stunden halten soll, würde ich vielleicht (wenn's gewichtsmäßig
klappt) 6-8 Mignon-Akkus nehmen; die gibt's locker mit bis zu 20facher
Kapazität.

Autor: Moe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Huhu Gerald,

also als Software für Windows gibt es AVR Studio von Atmel selbst
umsonst - wenn man direkt daraus flashen will brauch man einen
Programmer von Atmel glaube ich oder einen Kompatiblen.
Unter Linux wäre Texteditor + avrdude(Open source) das Mittel der Wahl.

Wie schon erwähnt, würde ich von Infrarot abstand nehmen, da auf
jeglichen Videos und Fotos von deinem Auftritt dann ein heller Punkt an
der Stelle des IR-Senders zu sehen sein wird (Probier es aus, schnapp
dir eine Fernbedienung und eine Digicam, halte den Sender der
Fernbedienung vor die Linse der Kamera während du eine Taste drückst -
fröhliches Blinken auf dem Display).

Gruß Moritz und viel Erfolg :-)

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schönen morgen!

Guter Einwand! IR kann ich mir sowieso nicht so richtig vorstellen, ich
möchte bei den Signalen ja nicht immer warten, bis zufällig der letzte
Empfänger Sichtkontakt mit dem Sender bekommen hat.

Wenn es eine Datenübertragung gibt, wäre es schön, die komplette
Information zu senden. D.h. ich träume davon, daß auf dem Laptop das
Leuchtprogramm berechnet wird (mit komplexen Mustern oder sogar live mit
Musikdaten verrechnet) und die Tools die empfangenen Signale direkt an
die LEDs schicken.

Also zusammengefasst müßte das Übertragungsverfahren folgendes können:
-Signale für 45 PWModulierte LEDs übertragen, ohne daß irgendwo ein Loch
von mehr 0,28ms auftritt
-ständigen Kontakt auch bei schnellen Bewegungen des Empfägers
garantieren
-klein genug sein
-keine Nebeneffekte haben, die den Showablauf stören könnten

Was gibt es denn da alles? Bluetooth, Funk, WLAN, Rauchzeichen,
telepathisch kommunizierende KIs...

Autor: Otto der Dicke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
..warum waren wir noch gleich vom LED Treiber abgekommen? Ich erinnere
mich dunkel, dass ich wegen der PWM Problematik mit den dunklen Stellen
einfach die Dot-correction eines TLC5940 genutzt habe. Ist zwar
technisch nicht so sauber, aber 6 bit haben bei mir völlig gereicht, da
ich ja kein Display bauen wollte. Ganz zu schweigen davon, dass so ein
Treiber den Platinen- und Bauteilaufwand ENORM reduziert.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Otto: nettes Teil, danke für den Tip. Was ist daran technisch
unsauber?

Autor: Otto der Dicke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich das richtig sehe, stellt man mit der Dot-Correction den Strom
über einen "Vorwiderstand" ein. D.h. das man zum einen die Energie
sinnlos verbrät zum anderen drehen sich da "echte" Elektroniker im Grabe
um, weil man LEDs wegen der Unlinearität nicht über den Widerstand
dimmt. Das ist ungefähr so böse, wie eine LED nur über ihren eigenen,
nicht linearen Widerstand und den Innenwiderstand der Batterie zu
betreiben, ohne einen Stromquelle oder wenigstens einen Vorwiderstand zu
nutzen. Trotzdem wirds natürlich Millionenfach so gemacht, und
eigentlich funktioniert es super... Aber das ist halt der Unterschied
zwischen der Theorie von Leuten die es gelernt haben und Praxis der
Leute die eigentlich keine Ahnung haben ( ich zum Beispiel bin
Maschinenbauer): theoretisch ist es wirklich schlecht, praktisch gehts
halt trotzdem (zumindest unter gewissen Umständen) ;-)

Autor: Hansilein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiss nicht ob das Thema hier schon auftauchte, aber meines Wissens
sind Quarze stoßempfindlich und gehen dann auch mal kaputt.
Da würde ich eher den internen Oszillator nehmen und wenn der (nach
Kalibrierung) zu ungenau ist synchronisieren (per USB, weil Funk braucht
auch nen Quarz).

Autor: Hansilein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
für die Infrarot sachereicht ja one-way kommunikation, da kann der
Sender also durchaus vom Publikum weg auf die Bälle zeigen.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oneway stimmt, das wird die Fotografen freuen, aber trotzdem ist IR zu
sehr auf Sichtkontakt angewiesen, imho.

Der Quarz ist einem Keramik-Resonator gewichen. Dieser ist laut
Hersteller stossunempfindlich...

Ich geh jetzt shopen!^^

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Oneway stimmt, das wird die Fotografen freuen, aber trotzdem ist IR zu
> sehr auf Sichtkontakt angewiesen, imho.
Meinst du das ist so tragisch? Es reicht doch, wenn zum Beispiel
spätestens alle 15 Minuten synchronisiert wird. Der Zeitunterschied
dazwischen fällt doch fast nicht auf.

> Der Quarz ist einem Keramik-Resonator gewichen. Dieser ist laut
> Hersteller stossunempfindlich...

Hey, Gute Idee!

Autor: Chris R. (hownottobeseen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Über die Störung von Fotografen brauchst du dir denke ich keinen Kopf
machen.
Eigentlich alle Kameras haben einen IR-Sperrfilter (CMOS und CCDs sind
von sich aus sehr IR-Empfindlich, was die Bilder verfälschen würde).

IR-LEDs mit halbwegs humaner Helligkeit sollten vom Rest (restliche
LEDs, Feuer,...) deutlich überstrahlt werden.

Ein Problem hat man nur, wenn einer seine Kamera mit Nightshot
(IR-Filter weggeklappt) auspackt. Das sollte aber nicht dein Problem
sein.

Bedenke: Die meisten Keramik-Resonator sind ungenauer als Quarze.

Noch zum Thema Stromversorgung:
die LM78xx sollten IMO nur im Prototyp die Schaltung versorgen.
Spätestens im produktiven Einsatz würde ich auf jeden Fall Schaltregler
(der Betriebsdauer wegen) empfehlen.
Problematisch ist da wahrscheinlich nur die Stoßempfindlichkeit der
meisten Induktivitäten.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Chris R. schrieb:
> Über die Störung von Fotografen brauchst du dir denke ich keinen Kopf
> machen.
> Eigentlich alle Kameras haben einen IR-Sperrfilter (CMOS und CCDs sind
> von sich aus sehr IR-Empfindlich, was die Bilder verfälschen würde).
Halte mal deine Fernseh-Fernbedienung vor deine Kamera...

Autor: Chris R. (hownottobeseen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Halte mal deine Fernseh-Fernbedienung vor deine Kamera...

Halte mal deine Hand in einen Fleischwolf ;)

Im Ernst: Du siehst die Fernbedienung in der Regel nur, wenn du sie
direkt vor die Kamera hältst (Entfernung und Blickwinkel).
Selbst starke LEDs kann ich mit den Kameras hier (dSLR, einjährige und 3
jährige Kompakte) selbst direkt vor der Linse und bei absoluter
Dunkelheit etwas sehen.

Durchgehenden erfolg habe ich nur mit meiner Handyknipse, bei der wohl
am IR-Filter gespart wurde.

Und wenn schon: die meisten werden sich über ein paar Lichtpunkte nicht
wundern, wenn sie überhaupt den Blitz ausbekommen. Alle anderen wundern
sich vielleicht ein bisschen, wissen aber, wie man die Punkte entfernt.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Chris R. schrieb:
> Durchgehenden erfolg habe ich nur mit meiner Handyknipse, bei der wohl
> am IR-Filter gespart wurde.

Ja, könnte ich mir bei billigen Digiknipsen auch schon vorstellen...

Ansonsten muss ich wirklich sagen, dass ich die IR LED Methode für am
besten halte. Schön unkompliziert.

Autor: Michael B. (planlessmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich würde mich mal freuen, wenn Du mir das mit der IR-Synch genauer
erklären würdest. Weil ehrlich gesagt, ich halte das speziell hierfür
für absolut unbrauchbar. Er hat in den Dinger doch ohnehin eher wenig
Platz und somit wird er kaum ringsum, oben und unten, lauter
IR-Empfänger einpauen können. Das müsste aber sein, damit man 100%ig
sicher sein kann, dass die Synch-Impulse auch empfangen werden.
Die Dinger drehen sich doch relativ schnell; vermutlich auch machnmal
vor und manchmal hinter dem Rücken. Ich halte es da für nahzu 100%ig
sicher, dass mal der eine Stick gesyncht wird, der andere aber nicht.
D.h., wenn die beiden - vor dem Synch - evtl. noch einigermaßen gleich
liefen und kein Unterschied sichtbar war, kann es nach einem Synch evtl.
passieren, dass der eine auf der neuen Zeitbasis läuft, der andere aber
noch nicht (weil er es eben nicht empfangen hat). Noch schlimmer wäre es
dann sogar, wenn damit auch die Programme umgeschaltet werden sollen.

D.h. dass dann genau durch eine "Synchronisation" ein versetzter Lauf
erzeugt werden könnte. Bei max. 0,28ms Unterschied halte ich das für
sehr wahrscheinlich.

Autor: hownottobeseen (unangemeldet) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@planlessmichi:

hab ich eigentlich weiter oben schon geschrieben...

Mit jedem Sync wird eine fortlaufende Zahl gesendet.
Wird eine mal nicht empfangen wird auf der Basis der letzten
weitergemacht.
Dadurch dass man im Idealfall mehrere Syncworte nacheinander empfängt,
kann sich der Empfänger auch danach kalibrieren, also die interne
Abweichung von sich aus ausmerzen.

Der IR-Empfänger muss halt so angebracht werden, dass er möglichst viel
mitbekommt.

Wichtig ist hier denke ich neben der eigentlichen fortlaufenden Zahl
auch eine Prüfsumme mitzusenden, nicht dass sich die Leuchtkeulen durch
Bitfehler falsch synchronisieren. Wobei man hier wahrscheinlich auch
einiges über Plausibilität machen kann: nach einem Abstand von zwei
Syncs ist es z. B. unwahrscheinlich, dass auf 5 die 2 folgt (Bit der
Wertigkeit 4 gekippt).

Autor: zoggl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was haltet ihr von einer Synchronisation in der Ladestation:
Der Akku wird zum laden gut und gerne 2h brauchen. In dieser Zeit hätte
man ausreichend Möglichkeit die beiden Quarze zu synchromisieren und
einen Korrekturfaktor zu berechnen.
Dass hier dauerhaft große Stöße auftreten ist ein Irrtum, diese Stäbe
berühren NIE den Boden, ausser beim Üben oder im worst Case Fehlerfall.
Der Quarz wird hierdurch ausser Tritt kommt ist möglich, aber eigentlich
nicht tragisch, da er ja neu synchromisiert werden kann.

Willst du die 2h wirklich kontinuerlich mit den dingern herumwirbeln
oder abgesetzt 3min Show 10min Feuer und so weiter? in der Feuerpause
könnte wiederum synchronisiert werden, die Stäbe nebeneinander legen und
über eine simple IR Verbindung sysnchronisieren.

Eine maximale Abweichung von 0,28ms halte ich für ein wenig übertriben,
ich habe gerade zwei Leds aufgebaut und bis zu 50ms kannst nicht
erkennen ob diese sysnchron blinken oder nicht. Als maximale PWM
Dunkelphase haben diese natürlich ihre Berechtigung, um Löcher im
Lichtschweif zu vermeiden.

Eine dauerhafte IR Synchromisation mit dem von dir beschriebenen Fehler
kann vorkommen, allerdings kannst du ja einen Zeitraum schätzen oder
ermitteln in dem jeder deiner Stäbe mindestens einen Synchronimpols
erhält (z.B. eine Minute). Danach kannst du entscheiden, ob die in
dieser Zeit auftretende Abweichung tolerierbar ist oder nicht. Dass
beide ZUGLEICH den Triggerimpuls erhaltn halte ich für unwahrscheinlich.

tolles Projekt, wenn du Platinen brauchst schreib einfach, so ein 20mm
fällt sicher irgendwo als "Rest" ab

sg zoggl

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal etwas zu den Batterien.

Sie werden sicherlich das schwerste an der ganzen Elektronik sein.
Soll sie Mittig sein, reicht eine aus. Ansonsten müssen es schon zwei
Stück sein.

Für die Syncronisation ist die Ladestation wohl am besten geeignet.
Ansonsten kommt ein "Halter" in Form einer Dose in Frage. Hier werden
die Stöckchen in den Pause hineingelegt. Dort ist dann auch die
IR-Sendestation verbaut.

Einen Programmwechsel könnte man auch in dieser Dose durchführen. Hierzu
hat die Dose entsprechende Bedienknöpfe.

Jedoch ist ein Programmwechsel wärend der Vorführung oder gar eine
Musiksteuerung/-syncronisation bei dieser Variante nicht möglich.

IR wäre ja noch möglich, wenn man dazu mehrere IR-Sendestationen
verwendet.
Ansonsten bleibt nur noch Funk.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

mein aktueller Stand:
Lochplatinen jagen mir nach ersten Lötversuchen keine Angst mehr ein.
Überraschenderweise hat jeder Versuchskreislauf bis jetzt auf Anhieb
funktioniert. Die Controller sind bestellt und kommen hoffentlich morgen
per Post. Als nächstes nehme ich mir AVR-Studio vor.

die 0,28ms waren als Richtwert für die PWM. Also Jede LED sollte auch
bei gedrosselter Helligkeit keine Pause von länger als 28ms machen
müßen.

Die Synchronisation darf ruhig auch mal 100ms daneben sein, das sieht
keiner.

Was für eine Übertragungsgeschwindigkeit hätte IR eigentlich? Mit der
Funktionabilität/Konektibilität werde ich baldmal ein paar Experimente
machen.

Von der Auswuchtung wäre es günstig die Batterien am äusseren Ende zu
plazieren. D.h. bei der kleinen Version (sogenannte "Poi" mit jeweils
5*3 LEDs) an einem Ende und bei der Großen (Stab von 110cm mit 15*6
LEDs) an beiden Enden.

Auf einem Festival könnte es schon mal vorkommen, daß ich die Teile 2h
ununterbroch spiele, aber da wäre es kein Unding zwischendrin kurz die
Teile per Kabel zu synchen. Shows Dauern ca. 20-30 Minuten. Es wäre
schön wenn ich in dieser Zeit nicht synchen müßte.

@ hownottobeseen: Hättest du ein Beispiel, wie man einen Schaltregler
einbaut?

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hownottobeseen (unangemeldet) schrieb:

> Mit jedem Sync wird eine fortlaufende Zahl gesendet.
> Wird eine mal nicht empfangen wird auf der Basis der letzten
> weitergemacht.

So kompliziert würde ich das gar nicht machen.

Jeder Prozessor hat eine eigenständige Zeitbasis. Wenn wir davon
ausgehen, dass sich die Prozessoren alle, sagen wir 5 Sekunden, neu
synchronisieren, reicht es doch, wenn sie bei 4.5 Sekunden den Eingang
scharf schalten und bei 5.5 Sekunden wieder aus. Kommt in dieser Zeit
ein Puls an, so wird der als Kalibierpuls gewertet, der die Uhr auf
genau 5.0 setzt. Kommt keiner, na dann kommt eben keiner und die interne
Uhr läuft weiter wie bisher.

Voraussetzung: Die µC werden vor der Vorführung synchronisiert. Das kann
man abseits vom Geschehen machen, indem sie nach dem Power-Up auf den
Kalbirierpuls vom Master warten.

Autor: Chris R. (hownottobeseen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald Richter schrieb:
> Was für eine Übertragungsgeschwindigkeit hätte IR eigentlich? Mit der
> Funktionabilität/Konektibilität werde ich baldmal ein paar Experimente
> machen.

Der Träger liegt üblicherweise bei 36kHz, die Übertragungsrate ist vom
Protokoll abhängig. Genaue Datenraten weiß ich jetzt nicht aus dem Kopf.
In deinem Fall sollte eine niedrige Datenrate reichen. Evtl. kannst du
den IR-Decoder (TSOP 1736 oder kleiner der SFH 5110) direkt an den RX
vom UART hängen.

> @ hownottobeseen: Hättest du ein Beispiel, wie man einen Schaltregler
> einbaut?

Ein konkretes Beispiel nicht, aber es gibt die üblichen verdächtigen:
Fürs erste Design würde ich dir allerdings einen der "handzahmen" Regler
empfehlen, also LM2575 oder LM2576.
Die sind zwar nicht so effektiv wie manch andere, Linearregler dürften
sie allerdings schlagen.

Karl heinz Buchegger schrieb:
> Voraussetzung: Die µC werden vor der Vorführung synchronisiert. Das kann
> man abseits vom Geschehen machen, indem sie nach dem Power-Up auf den
> Kalbirierpuls vom Master warten.

Warum mehrfach den Aufwand der Synchronisation betreiben? Ein stabiles
Verfahren reicht doch ;)

Autor: auch jongleur.. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Cooles Projekt. Die Dinger die es schon gibt sehen bei ner Keulennummer
oder so fantastisch aus.
Warum machst du nicht an jede Keule einen Stecker (von mir aus auch in
Ladebuchse integriert), so dass an der Basisstation alle miteinander
verbunden sind. Dann würde über ein Taster (entweder an einer Keule,
oder an Basisstation) einfach ein High-Bit über den Stecker geschickt,
der alle Keulen ja gleichzeitig erreicht, ab da sollen sie losgehen mit
dem Programm.
Machst du anstelle eines einfachen Start-Bits eine I2C-Verbindung oder
UART oder ähnliches, kannst du in das Startsignal auch noch das
gewünschte Programm koppeln.
Die Programme werden am PC designed? Dann würde ich sie ja per
extra-Stecker als ISP-Stecker direkt in den Controller flashen (z.B. ins
EEPROM, oder auch nur direkt ins Programm).
Andererseits gibt auch kleine Funkmodule, die sich für die Übertragung
von einem Start-Bit allemal eignen... Dann könntest du per Knopf hinter
der Bühne z.B. von Assistenten Bedient, alle Keulen direkt zusammen
starten lassen, wenn die schon bei den Jongleuren sind!

Übrigens, ich würde mich sehr wundern, wenn nach 30 Minuten auch nur ne
Millisekunde Abweichung vorliegt, die Controller mit Quarz gehen doch
ultragenau!
Viele Grüße

ps: life is a struggle if you can't juggle

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schönen Morgen,

Da ich zur Zeit noch auf die Controller warte, bin ich doch mal das
Thema IR angegangen. Für mich käme das nur in Frage, wenn ich damit auch
die Programme für die Leucht-Modi übertragen könnte.

Das hängt sich für mich gerade an folgenden Fragen auf:
-Kann ich mit IR (und wenn ja mit welchem Format) 212bits Information
pro Sekunde übertragen? Die Übertragung soll über 2-3 Sendestationen
funktionieren, die bis zu 5m Abstand zum Empfänger haben.
-Würde es Sinn machen mehrere TSOP1736 in ein Gerät einzubauen, um aus
möglichst vielen Richtungen die Daten empfangen zu können? Was passiert
wenn mitten in der Signal-Sequenz ein Empfänger den Kontakt verliert,
der andere aber Kontakt bekommt?
-Welche IR-Diode eignet sich hierfür als Sender?

Hier habe ich ausklamüsert, welche Parameter ich für die Choreographien
brauche, und wie sie verarbeitet werden. Die Idee ist vordefinierte
Leucht-Funktionen (Modi) und Farben im Flashspeicher zu haben, die dann
mit den über IR-gesendeten Parametern abgerufen werden.

Die Parameter:
Timer(1-2097152 = 21bits) #fängt bei 1ms an und zählt aufwärts
ProgrammNummer (1-511 = 9bits) #jedes Programm bekommt eine Nummer,
sobald ein Programm abgearbeitet ist, wird es gelöscht
ProgrammStart (1-2097152 = 21bits) #Zeitpunkt des Timers bei dem dieses
Progrmm starten soll
ProgrammDauer (1-262143= 18bits) #Dauer dieses Programmes in ms
Modus (0-31 = 5bits) #einer von 32 Modi nach denen die LEDs gesteuert
werden
Farbe1 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Farbe2 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Farbe3 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Farbe4 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Farbe5 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Farbe6 (0-31 = 5bits) #eine von 32 vordefinierten Farben
Zeit1 (0-262143 = 18bits) #Zeitparameter in ms
Zeit2 (0-262143 = 18bits) #Zeitparameter in ms
Zeit3 (0-262143 = 18bits) #Zeitparameter in ms
Zeit4 (0-262143 = 18bits) #Zeitparameter in ms
Zeit5 (0-262143 = 18bits) #Zeitparameter in ms
Zeit6 (0-262143 = 18bits) #Zeitparameter in ms

Im IR-Signal müßten 17 also Parameter aus ingesamt 212bits kodiert sein.
Dazu kämen Adress-, Stop- & Kontroll-Bits. Der IR-Sender sollte die
Sequenz in einem regelmässig Abstand schicken. Da manche Programme nur
kurz laufen (z.B. einmalig bei einer Betonung in der Musik), und das
Folgeprogramm direkt verfügbar sein soll, darf der Abstand, bis die
nächste Sequenz gesendet wird nicht länger als 1000ms sein.

Die Modi könnten z.B. so aussehen:
Modus1 = setzt von <ProgrammStart> bis <ProgrammStart>+<ProgrammDauer>
die Farbwerte aus <Farbe1> auf LED-Gruppe1 aus <Farbe2> auf LED-Gruppe2
usw... und dann für <Zeit2> auf 0

Modus2 = startet bei <ProgrammStart> mit <Farbe1> auf allen LEDs und
errechnet für <Programmdauer> einen fliessenden Farbwechsel zu <Farbe2>

Modus3 = startet bei <ProgrammStart> mit einem Blinken auf allen LEDs in
<Farbe1> mit Pulsen von <Zeit1> und Pausen mit <Farbe2> von <Zeit2>

Modus4 = fadet bei <ProgrammStart> <Farbe1> auf allen LEDs in <Zeit1>
ein und in <Zeit2> wieder aus, dann <Farbe2> in <Zeit3> und <Zeit4> und
dann dann <Farbe3> in <Zeit5> und <Zeit6>

Modus5 = startet bei <ProgrammStart> mit <Farbe1> auf LED-Gruppe 1 & 5
und <Farbe2> auf LED-Gruppe 3 und einer Mischfarbe aus <Farbe1> und
<Farbe2> auf LED-Gruppe 2 & 4 bis <ProgrammStart>+<ProgrammDauer>
morphen die LED-Gruppen jeweils versetzt zwischen den beiden Farben im
Rhytmus von <Zeit1>

...
Modus23 = Stroboskopisches Blinken das hoch- und runterfadet und die
Farben wechselt
...

Modus32 = alles LEDs sind aus

jeder Modus ist dabei eine Funktion, die jede ms aufgerufen wird. Modus2
würde so aussehen:
wenn Timer >= ProgrammStart + ProgrammDauer dann rufe nächstes Programm
auf
Setze Helligkeit der roten Fraktion der LED-Gruppen 1-5 auf (Rotwert von
Farbe1 + (Differenz aus den Rotwerten von Farbe1 und Farbe2 *
ProgrammDauer / (Timer - ProgrammStart)))
dasgleiche für Grün
und dasgleiche für Blau

Modus3 wäre:
wenn Timer >= ProgrammStart + ProgrammDauer dann rufe nächstes Programm
auf
x++
Wenn x < Zeit1 dann setze Helligkeiten der Farbfraktionen der
LED-Gruppen 1-5 auf Farbwerte von Farbe1 sonst auf Farbwerte von Farbe2
Wenn x > Zeit1+Zeit2 dann x=0

Farbpalette:
Vordefinierte Farbe1 = 0x000000
Vordefinierte Farbe2 = 0xFFFFFF
Vordefinierte Farbe3 = 0xFF0000
Vordefinierte Farbe4 = 0x00FF00
Vordefinierte Farbe5 = 0x0000FF
Vordefinierte Farbe6 = 0xFFFF00
Vordefinierte Farbe7 = 0xFF00FF
Vordefinierte Farbe8 = 0x00FFFF
Vordefinierte Farbe9 = 0x888888
Vordefinierte Farbe10 = 0x880000
Vordefinierte Farbe11 = 0x008800
Vordefinierte Farbe12 = 0x000088
Vordefinierte Farbe13 = 0x888800
Vordefinierte Farbe14 = 0x880088
Vordefinierte Farbe15 = 0x008888
Vordefinierte Farbe16 = 0xFF8888
Vordefinierte Farbe17 = 0x88FF88
Vordefinierte Farbe18 = 0x8888FF
Vordefinierte Farbe19 = 0x88FFFF
Vordefinierte Farbe20 = 0xFF88FF
Vordefinierte Farbe21 = 0xFFFF88
Vordefinierte Farbe22 = 0xFF8800
Vordefinierte Farbe23 = 0xFF0088
Vordefinierte Farbe24 = 0x00FF88
Vordefinierte Farbe25 = 0x88FF00
Vordefinierte Farbe26 = 0x8800FF
Vordefinierte Farbe27 = 0x0088FF
...
Vordefinierte Farbe32 = Farbwerte so übernehmen wie sie bei
Programmstart sind


Eine Choreographie bei der ein Violett über 2 Sekunden eingefadet wird,
es dann über 10 Sekunden cyan blinkt und dann über 4 Sekunden blau
ausfadet würde aus drei verschiedenen Signal-Sequenzen bestehen:

Sequenz1 =
1(Timer),1(Programmnummer),2000(Programmstart),2000(ProgrammDauer),2(Mod
us),1(Farbe1),6(Farbe2),0,0,0,0(Zeit1),0,0,0,0
Sequenz1 wird 2 Sekunden gesendet, wobei der Timer sich ständig
verändert, danach startet Programm 1 und Sequenz2 wird gesendet:

Sequenz2 =
2000(Timer),2(Programmnummer),4000(Programmstart),10000(ProgrammDauer),3
(Modus),8(Farbe1),1(Farbe2),0,0,0,100(Zeit1),50(Zeit2),0,0,0
Sequenz2 wird 10 Sekunden gesendet, danach startet Programm 2 und
Sequenz3 wird gesendet:

Sequenz3 =
4000(Timer),3(Programmnummer),14000(Programmstart),4000(ProgrammDauer),2
(Modus),5(Farbe1),1(Farbe2),0,0,0,0(Zeit1),0,0,0,0
Nachdem Programm3 beendet ist bleibt alles aus, da keine neue Sequenz
mehr empfangen wurde.

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab da mal eine Frage an die keulenschwingende Zunft (vor der ich
großen Respekt habe):

Inwieweit ist das Timing eurer Nummmern fix? Wie reproduzierbar ist das
Ganze (jetzt zeitlich gesehen).

Was ich mir nämlich gerade vorstelle, sind diese Lichtprogramme. Was
natürlich ultrageil aussehen würde (denk ich mal): Wenn die Keulen im
oberen Totpunkt zb einen Lichtblitz aussenden. Könnte mit vorstellen,
dass so etwas fantastisch aussieht. Nur: Dazu muss das Timing exakt
stimmen. Nichts ist schlimmer als wenn vorgefertigte Sequenzen ausser
Tritt kommen. In diesem Fall die Figuren und die Lichtshow. Ist ja mit
Musik auch nichts anderes. Sieht einfach sch... aus, wenn die Musik den
Trommelwirbel intoniert, nachdem die 7 Keulen alle schon wieder herunten
sind :-)

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit Keulen und Stäben ist das gar kein Problem. Allerdings plane ich das
ganze gerade für Poi, sprich die LED-Tools hängen an einer Schnur, sind
also etwas schwieriger zu kontrollieren. Ist aber trotzdem machbar.

Im Hinterkopf schwirrt ja auch noch die Idee mit den
Brschleunigungsensoren =D

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wollte mich erstmal schlau machen, bevor ich hier poste und bin auf
dieses Produkt gestossen:

http://www.glowball.de/poi/ziriuz/pair.html

Schwebt Dir soetwas vor?

Gruß
Axelr.

Autor: poidokan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jain. geht die richtung. bloss will ich es heller und voll
programmierbar haben.
so richtig begeistert mich leider nichts, was es auf dem markt gibt. am
ehesten die produkte von aerotech, aber denen ihre poi sind mir zu
klobig...

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
technisch ist das alles kein Problem, aber warum sollen den die Teile
noch kleiner werden, als hier vorgestellt? ( Gut, wenn sie Dir zu groß
sind, mach sie halt kleiner)

http://www.homeofpoi.com/shop/listItems/LED-Glow-Poi

Kann ich mir nur so erklären, das die Leuchtkraft nicht die beste ist
oder die Akkulaufzeit nur 15min. beträgt.

Bau den Akku (18650er Zelle) in den Griff und die LEDs und die Platine
oben in den Ball.
Nimm einen Beschleunigungssensor, so wie du es schon vor hattest. Somit
ist das alles schön synchron. Platz ist genug im Controller. Da kannst
Du die ganze Darbietung drinn ablegen.

Man kann auch die LEDs an der Schnur auffädeln und ganze Bilder
darstellen, wenn man will.

Ich dachte, die Leucht-LED-POI sind teuerer.
So lass ich es - für 40 Euro bekomm ich das nicht hin, schade.

Viel Erfolg
Axelr.

Autor: Gerald Richter (Firma: light-motion) (poidokan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich will jetzt nicht auf die nachteile der einzelnen fabrikate eingehen.
allgemein gesagt: kaum ein produkt ist von der leuchtkraft ausreichend
um bei normaler bühnenbeleuchtung die zuschauer auch in den hinteren
reihen zu flashen. die wenigen ausnahmen haben dann andere nachteile.

fakt ist, daß ich schon viel geld für led-jonglage-geräte ausgegeben
habe, die teile aber meist im schrank bleiben. im zweifelsfall, wenn ich
mir mit der lichtsituation nicht sicher sein kann, biete ich meinen
kunden lieber eine feuershow an.

mit smd kriege ich den aufbau auch in der größe hin, die ich gerne
hätte. ideal wäre 150mm*25mm und ein gewicht von 180g, wobei der
Schwerpunkt möglichst am äußeren ende sein sollte.

LEDs auf der schnur auffädeln möchte ich lieber nicht, da ich beim
poi-swinging viel mit "wickeltechniken" arbeite. der optische effekt,
daß man eine scheibe bekommt, geht mit stäben genauso.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
