Hallo,

ich hab mir gestern das Datenblatt zum Bungard Material durchgesehen.
Die schreiben die maximae Spektrale empfindlichkeit liegt bei 350 bis
450nm.

Glücklicherweise ist die Natur sehr selten "abrupt" bei Übergängen, und
ausserdem hab ich hier ein paar "Deep Blue" Dragon LEDs (LD W5AM)
rumfliegen, die 449nm peak (455 nm dominant) haben.

Vorm Basteln möcht ich aber mal in die Runde fragen, ob das schon jemand
ausprobiert hat?

Hat jemand nen Link wo Bungard sich genauer über die
Empfindlichkeitkurve auslässt?

Tobi

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 405nm sind wahrscheinlich besser geeignet.

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, ich hab bis jetzt nur radial UV LEDs gesehen, und die haben
besch... Abstrahlcharakteristiken.

Klar gehen 400 nm eher besser als 450, aber das war ja nicht die Frage.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> kommt mir vor wie: Beitrag "SD-Karte als Kondendensator"

Klar, waaahninig on topic und hilfreich. NFC

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sie werden irgendwie gehen, probier's doch aus.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
tobi schrieb:
> Klar, waaahninig on topic und hilfreich. NFC
Mindestens so hilfreich wie deine Anfrage sinnvoll...

Autor: Grolle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Du Spektralkurven in den Datenblättern deiner LEDs? Dann könntest
Du die Integrale unter den relevanten Wellenlängenintervallen
vergleichen.

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin noch das Feedback schuldig: Ja es geht, ich bin ganz zufrieden
mit den Ergebnissen.

Autor: alexxk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
Kannst du näher auf deinen Aufbau und die Ergebnisse eingehen?
Hatte heute eine ähnliche Idee. Würde auf 100*160mm 6-8 3W Leds
benutzen.

Was für Leiterbahnendicken errreichst du?

LG Alex

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei eBay hab ich grade 1 Watt UV Emitter LEDs gesehen. 120°. 5 Euro
irgendwas. Ich frage mich schon ob man damit nicht einen Belichter bauen
kann.

Ebay-Artikel Nr. 260807204663

gruß cyblord

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wellenlänge passt, Lichtausbeute scheint mir mit 18lm auch ausreichend
zu sein, ich würd sagen probier's einfach mal ;)

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Wellenlänge passt, Lichtausbeute scheint mir mit 18lm auch ausreichend
> zu sein, ich würd sagen probier's einfach mal ;)

Nun dafür fehlen mir da noch etwas die Grundlagen. Zum Beispiel wieviele
man überhaupt größenordnungsmäßig pro Fläche benötigen könnte.

Bisher belichte ich mich 4 x 15 Watt Gesichtsbräunerröhren in einem
Scannergehäuse.
Wieviel Leistung kommt dort von den 15 Watt überhaupt bei der Platine
an?
Wieviel Leistung von den 1 Watt der LED kommt bei der Platine an?

Und billiger wirds wahrscheinlich auch nicht werden. Der Vorteil dürfte
also nur im geringeren Strom und Platzverbrauch liegen.

gruß cyblord

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael (Gast)

>Wellenlänge passt, Lichtausbeute scheint mir mit 18lm auch ausreichend
>zu sein,

Dumm nur, dass lm (=Lumen) im Zusammenhang mit UV-LEDs vollkommener
Unsinn ist, denn Lumen beziehen sich auf die Empfindlichkeit des
menschlichen Auges. OK, es reagiert empfindlich auf UV-Licht, nur sehen
kann man es nicht ;-)

http://de.wikipedia.org/wiki/Lumen_%28Einheit%29

> ich würd sagen probier's einfach mal ;)

Ja, wie der Rest der LED-Verwirrten.

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:

> Dumm nur, dass lm (=Lumen) im Zusammenhang mit UV-LEDs vollkommener
> Unsinn ist, denn Lumen beziehen sich auf die Empfindlichkeit des
> menschlichen Auges. OK, es reagiert empfindlich auf UV-Licht, nur sehen
> kann man es nicht ;-)

Jup da hast du recht, lumen bei einer UV LED ist wirklich humbug.

>> ich würd sagen probier's einfach mal ;)
>
> Ja, wie der Rest der LED-Verwirrten.

Also bist du der Meinung auch mit High-Power UV LEDs kann man keinen
Belichter bauen der was taugt?
Begründung? Zu wenig Leistung?

gruß cyblord

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du kannst auch mit feuerzeug und streichholz löten.
mit dem lötkolben gehts trotzdem besser...

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael H. schrieb:
> du kannst auch mit feuerzeug und streichholz löten.
> mit dem lötkolben gehts trotzdem besser...

Scho recht.

abo off

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  cyblord ---- (cyblord)

>Also bist du der Meinung auch mit High-Power UV LEDs kann man keinen
>Belichter bauen der was taugt?

So ist es.

>Begründung? Zu wenig Leistung?

Leistung allein nützt gar nichts. Das UV-Licht muss auch einigermassen
gleichmässig verteilt werden. Und gerade LEDs sind nahezu punktförmige
Lichtquelen, erst recht Power-LEDs. Power-LEDs müssen gekühlt werden,
kostet auch Aufwand.

Es gib gut funktionierende, preiswerte Belichter mit Röhren. Da kann man
sinnvoll nix verbessern. LEDs sind da nur Zeitgeist.

MfG
Falk

Autor: LED-Knecht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Es gib gut funktionierende, preiswerte Belichter mit Röhren. Da kann man
> sinnvoll nix verbessern. LEDs sind da nur Zeitgeist.

Ich kann Falk nur zustimmen. Es mag ein schönes Bastelprojekt sein, aber
mehr auch nicht. Einen wirklichen Nutzen hat dieser Belichter nicht.

Autor: G. C. (_agp_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:

> Leistung allein nützt gar nichts. Das UV-Licht muss auch einigermassen
> gleichmässig verteilt werden. Und gerade LEDs sind nahezu punktförmige
> Lichtquelen, erst recht Power-LEDs.

Genau da hätte ich auch etwas Bedenken. Röhren werfen als
Streulichtquelle ein recht gleichmäßiges Licht auf die Platine bzw. die
Belichtungsfolie. Bei Punktlichtquellen müsste man das erst mal durch
geeignete Anordnung der Lichtkegel sicherstellen (können). Dafür haben
Punktlichtquellen einen Vorteil beim Thema seitliches Streulicht.
Letzteres lässt sich aber durch genügend Abstand und Andruck auch bei
Röhren gut in den Griff bekommen.

Autor: Klaus Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieso findet man denn einen solchen Belichter hier bei den Projekten
wieder? Das scheint ja bei dem Autor dann doch recht gut zu
funktionieren, oder?

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber bei 140° wird der Lichtkegel doch schon ziemlich groß...

Autor: der blaue Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
cyblord ---- schrieb:
> Aber bei 140° wird der Lichtkegel doch schon ziemlich groß...
Du musst halt für die richtigen optischen Verhältnisse sorgen, als da
wären: diffuse Oberfläche (angerauhte PVC-Scheibe), angerauhte UV-LEDs
etc. Normales Fensterglas ist ungünstig in Bezug auf IR-Strahlung. Habe
das auch alles hinter mir. Versuche halt, an jedem Punkt deiner Fläche
die gleiche Lichtstärke hinzubekommen.

Autor: Martin W. (martin123)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der blaue Klaus schrieb:
> cyblord ---- schrieb:
>> Aber bei 140° wird der Lichtkegel doch schon ziemlich groß...
> ...Normales Fensterglas ist ungünstig in Bezug auf IR-Strahlung. ...

Du meinst wahrscheinlich auch hier UV-Strahlung? Ich selber habe einen
LED Belichter für meine Zwecke erfolgreich im Einsatz. Die 150 LEDs habe
ich mit einem Glasradierer angeraut. Zumindest auf einem weisen Blatt
erkenne ich nahezu keine inhomogenen Ausleuchtungen mehr. Die Anzahl der
Platinen, die ich damit belichte, hält sich aber in Grenzen, weshalb ich
nicht die Abnahme der emittierten optischen Leistung über die Zeit
hinweg beurteilen kann. Bei mir ist das ganze in einem Scannergehäuse
verbaut, weshalb kein Bedarf an einer Glasplatte bestand. Ich habe aber
bereits mit billigsten Bilderrahmen probiert, die ebenfalls UV
durchlässig waren.

Der große Vorteil für mich bestand eigentlich darin, dass ein LED
Platinenbelichter mit einem einfachen Steckernetzteil betrieben werden
kann. Es ist ein schönes Bastelprojekt und erlaubt tatsächlich Platinen
zu belichten. Wer Spaß daran hat, kann soetwas ruhig bauen. Wer wie
viele hier meint ein Profi-Gerät nachbauen zu wollen, um ettliche
Platinen mit kleinsten Details herzustellen, der sollte sich das mit den
LEDs nochmal überlegen.

Autor: citb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
tobi schrieb:
> Glücklicherweise ist die Natur sehr selten "abrupt" bei Übergängen, und

Und wo genau ist die "Natur" bei Leiterplattenmaterial und bei LEDs?

citb

Autor: Michael W. (slackman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich habe ebenfalls über die Bucht einen Hundersatz UV-LEDs geordert und
auf einer Lochrasterplatine ca. 70 dieser Leuchtkegel untergebracht...

Ein Problem war tatsächlich das punktförmige Abstrahlverhalten. Da ich
einige Platinen vom Belichten her versemmelt hatte, musste ich sie neu
beschichten (Positiv 21). Mit dieser Beschichtung genügen i.d.R. 15-20
Sekunden für eine erfolgreiche Belichtung, Bungard original positiv
beschichtetes braucht etwa doppelt so lange. Trocknen kann man übrigens
die Positiv 21 beschichteten Platinen bei 70°C in einem
Pizza-/Reflowofen in gut 15 Minuten.

Wichtiger bei dem Bungard-Material ist die höhere Konzentration des
Entwicklers, bei selbstbeschichteten darf man nicht so hoch
konzentrierte Lauge verwenden (ca. Hälfte von 'Bungard-Lösung').

Ich musste die Scannerhälften, in denen mein LED-Array liegt,
auseinandernehmen und 6-8cm auseinander Montieren, um die Bündelung der
LEDs aufzuweichen. Transparentpapier zum Streuen werde ich nochmal
testen.

Gedruckt habe ich die Layouts auf Transparentpapier (vom Block), welches
aber nicht sehr masshaltig ist: Legt man das Papier noch einmal in den
Drucker (die Layouts haben ja selten die Größe einer A4 Seite), stellt
man fest, dass der erste Druck durch nochmaliges Erhitzen (Laserdrucker)
geschrumpft ist und die beiden Layouts, sollten sie zwei Seiten einer
Platine enthalten, nicht mehr zueinander passen.

Sind die Layouts endlich final, empfiehlt sich die Produktion durch
einen Reproanbieter. Diese Folien sind bei den Druckflächen wirklich um
Klassen dichter als normaler Toner. Eine A4 Seite kostet bei
http://cadgrafik-bauriedl.de/leiterplattenfilme.htm etwa 8€.

Bei meinen Tests war also weniger die Lichtausbeute der LEDs ein Problem
als die gleichmäßige Belichtung.

Folien von Avery/Zweckform (Nr. 3491) werde ich noch ausprobieren. Sie
sind leider nicht gerade billig (100 Blatt ca. 30€), sollen aber
masshaltig sein.

Für einseitige Layouts ist es relativ egal, worauf gedruckt wird,
einfaches weißes Papier funktioniert z.B. sehr gut und ist einfacher zu
handeln als die Folien. Es deckt sogar noch besser, da es den Toner
besser aufnimmt als Folien.

Michel

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabend

Ich sollte mal den Thread abonnieren....

alexxk schrieb:
> Hi!
> Kannst du näher auf deinen Aufbau und die Ergebnisse eingehen?
> Hatte heute eine ähnliche Idee. Würde auf 100*160mm 6-8 3W Leds
> benutzen.

Inzwischen habe ich Version 2 am testen, da Version 1 noch ein
Homogenitätsproblem am Rand hatte. (In der Simulation ist dies jetzt nun
viel besser, mit blossen Augen ist keine Inhomogenität zu sehen -- dies
sieht halt logratithmisch und dieses blau ist ausserdem auch nicht mehr
sehr gesund.)
Ich habe noch vor das ganze zu dokumentieren, auch durch Messungen zu
hinterlegen.

Mit 6-8 LEDs wird man keine homogene Lösung hinkriegen, es sei denn man
macht den Abstand LED zu Platine sehr groß.

Radial-LEDs sind nicht dafür zu gebrauchen, ich habe in V2 80°C
High-Power-Typen benutzt.

>
> Was für Leiterbahnendicken errreichst du?
>
> LG Alex

Ich habs noch noch nicht an die Grenze gefahren, meine Leiterbahnen sind
meistens min. 0.4mm breit, meine Vorlagen schlicht auf Papier gelaserte
Layouts, und viel mache ich zur Zeit nicht (es fehlt halt jene Zeit)

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also, Belichtungreihe beendet:

Belichtungsdauer 2 1/2 Minuten, Auflösung  10 mil (die 5 mil hat mein
Drucker nicht mehr sauber gedruckt)
Testmuster von hier: http://bwir.de/downloads/belichtung.pdf

Daten zum Belichter:
23 LEDs (OSRAM Deep-Blue High-Power SMD LEDs, OSLON Familie, dominate
wellenlänge ca. 449-452nm, ca. 500mW pro LED, Betrieben bei 350mA)
Arbeitsbereich ca. 180x130mm

Der Trick ist die Gemoetrie der LED Anordnung, auch im Bezug zur
Entfernung zur Platine.

Ich werde bei Gelegenheit noch den Aufbau mit einer Leuchtdichtekamera
begutachten.

tobi

Autor: Magnus M. (magnetus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
tobi schrieb:
> Also, Belichtungreihe beendet:

...und wo ist das Resultat?

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... erst gehts ins bett. war'n langer (büro) tag.
ich denke am WE werde ich mal Fotos machen, wenn nichts dazwischen
kommt.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tach!

Da ich noch nie Platinen hergestellt habe, mich aber damit beschäftige,
weil ich das jetzt bald machen möchte und das Projekt nicht wirklich
verkaufsfähig auf Lochraster aussieht, habe ich mich mit diesem ganzen
Thema beschäftigt.

Als sehr günstige Lösung - ob sie dann funktioniert weiß ich noch nicht,
doch der Bericht wird folgen - habe ich mir nun so ein
UV-Nagellackhärter beschafft. Diese Dinger gibt es neu für um die 14
Euro. Sie haben ein 120 Sek. Timer schon eingebaut. Zunächst werde ich
das mit nur zwei Röhren von oben versuchen, ohne die seitlichen Röhren.
Sollte das nicht klappen, werde ich die beiden anderen Röhren auch noch
einbauen. und ggf. die Zeit verlängern.
Da ich noch so überhaupt keine Erfahrungen mit dem Herstellen von
Platinen habe, würde ich mich freuen, wenn da schon mal jemand mit
gearbeitet hat und das was ich mir aus der Theorie heraus als Funktional
vorstelle hier bestätigen kann.
Andernfalls werde ich dann als Erster darüber berichten.

Doch Vorsicht!!! Sollten eure Frauen, Freundinnen oder Töchter das Teil
sehen und wissen wofür es eigentlich ist, dann seid ihr das Ding los.:-)


Grüße
Frank

Autor: c. m. (camikusch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank O. schrieb:

> Doch Vorsicht!!! Sollten eure Frauen, Freundinnen oder Töchter das Teil
> sehen und wissen wofür es eigentlich ist, dann seid ihr das Ding los.:-)

so ganz ohne fingernägel wird sie das teil aber nicht mehr brauchen
evilgrin

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c. m. schrieb:
> so ganz ohne fingernägel wird sie das teil aber nicht mehr brauchen
> evilgrin

Meist reicht es den WAF zu reduzieren...
http://de.wikipedia.org/wiki/Woman_acceptance_factor gibt ein paar
Hinweise...
Vielleicht reichts einfach es kurz mal mif Fe-III-Cl vollzusabern...

PS: Bitte net den Thread hijacken... (Macht man nicht)

Autor: tobi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

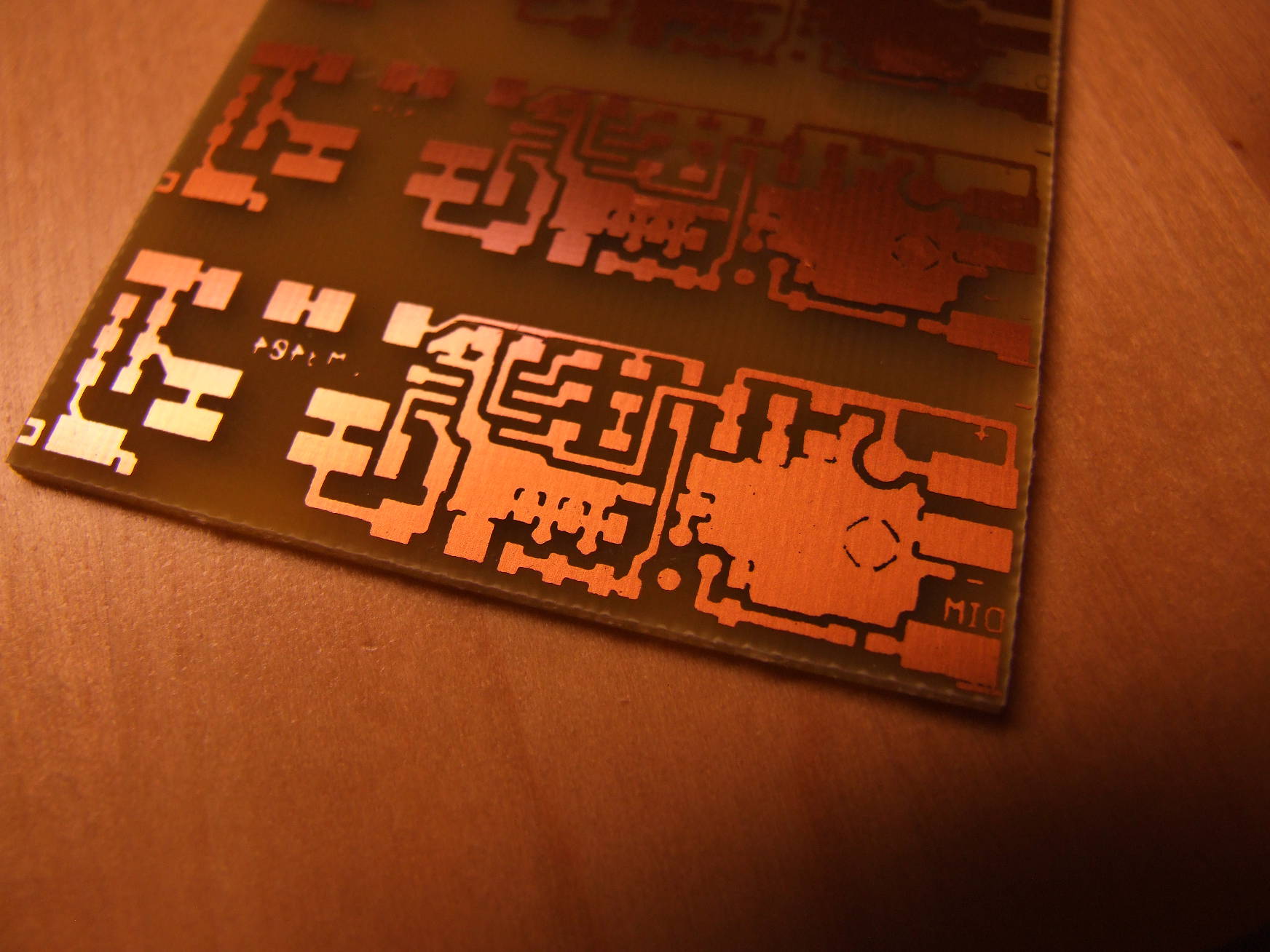

Also, attached ein Photo von dem letzten Versuch.

Nicht perfekt, aber proof of concept.

Tobi

Autor: Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
tobi schrieb:
> einer Leuchtdichtekamera

Toller Name für ein normales Kamerabild mit anschließender Flat-Field
Korrektur.

Autor: tobi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Werner schrieb:
> tobi schrieb:
>> einer Leuchtdichtekamera
>
> Toller Name für ein normales Kamerabild mit anschließender Flat-Field
> Korrektur.

das liegt größtensteils daran das es man i.d.R auch Kamerabild nennt.

Autor: tobi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

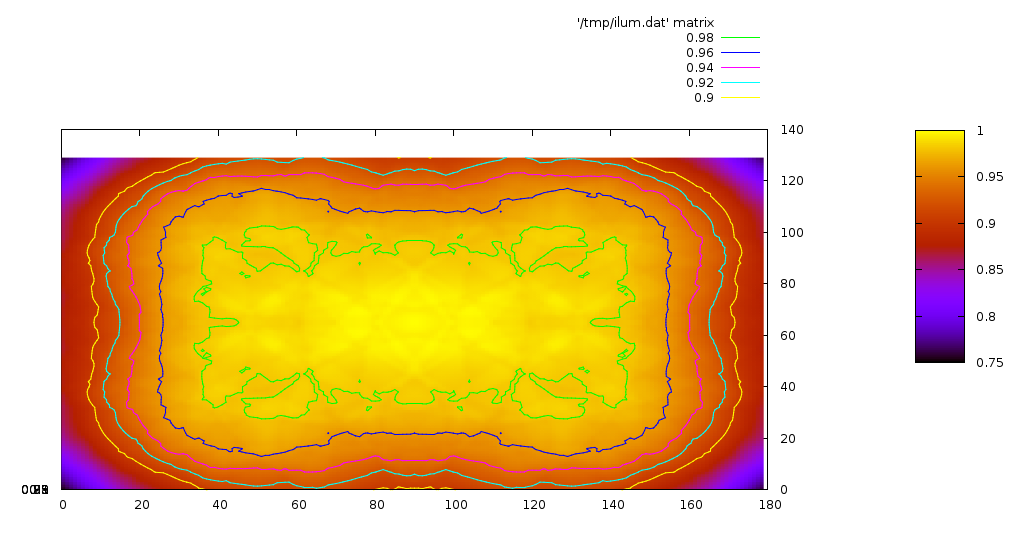

Anbei noch ein Bild aus der Simulation.

@Werner: Nennt sich auch nicht LDK.

Autor: tobi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

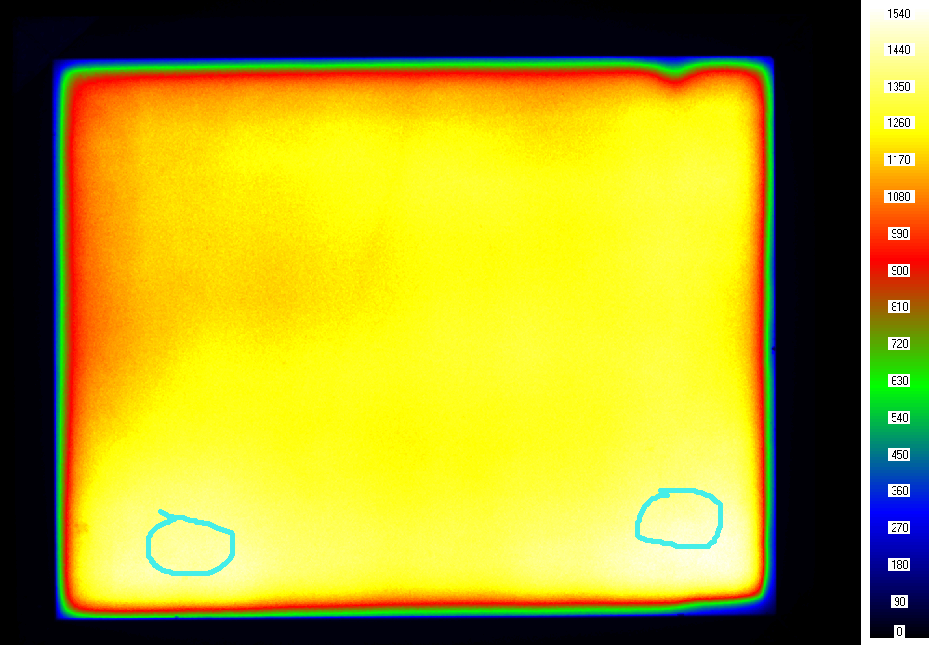

Hier ein Bild der LDK.
2 LED sind übermotiviert (Kringel), aber ansonsten schauts gut aus

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
