Hi.

Ich suche ein kostenloses Elektro/Elektronik CAD Programm. Keinen
Platinendesigner wie z.B. Eagle, sondern um Prinzipschaltbilder zu
zeichnen.

Was soll man mit dem Programm machen können?

Elektronik-Prinzipschaltungen: Beispiel:
http://www.elektronik-kompendium.de/sites/slt/scha...

Stromlaufpläne und Elektro-Schaltpläne, Beispiel:
http://www.strippenstrolch.de/grafiken/wechselschaltung1.GIF
http://www.strippenstrolch.de/grafiken/wechselschaltung.GIF

Schaltungen aus der Steuerungstechnik, z.B.
http://www.elektro-installateur.at/images/Wendesch...


Das Programm soll alle Norm-Schaltungssymbole aus der Elektronik,
Elektro-Installation und Automatisierungstechnik enthalten.
Außerdem soll es möglich sein, eigene Schaltzeichen zu erstellen, und
beliebige externe Grafiken einzubinden.
Farben, verschiedene Liniendicken und Linienarten und beliebigen Text
solls natürlich auch können.

Berechnungen anstellen oder Schaltungsanalyse brauchts gar nicht zu
können, mir reicht ein reines Zeichenprogramm.

Das Programm soll kostenlos sein. Aber nicht nur für Privat, sondern
auch die kostenlose kommerzielle Nutzung muss legal möglich sein, und
nicht durch die Lizenz ausgeschlossen werden. Denn eine mit Werbung
zugepflasterte Homepage gilt rechtlich durchaus schon als kommerziell.
Ich will auch keine Shareware- oder Demoprogramme mit
Funktionseinschränkung  bzw eingeschränker Nutzungsdauer.
Ein "Erstellt mit" Logo/Werbetext außerhalb des Bildbereiches an einer
Ecke ist aber tolerierbar.
Es sollte am Besten unter Linux und Windows verfügbar sein. Nur Linux
reicht aber auch.
Also am liebsten wär mir was aus was aus der Linux-OpenSource-Ecke mit
GPL Lizenz oder ähnlichen freien Lizenzen.

Kann da jemand was empfehlen?

Danke

: Verschoben durch User
Autor: Ingo W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für solche Sachen benutze ich gerne Qcad
http://de.wikipedia.org/wiki/Qcad
Die von mir genutzten Symbole habe ich mir aber selbst gezeichnet, weil
mir die mitgelieferten nicht so gefallen haben.
Was die Nutzungsbedingungen angeht, müsstest Du dich mal reinlesen, ich
benutze die GPL-Version, und GPL schließt eigentlich kommerzielle
Nutzung nicht aus. Es gibt von RibbonSoft nämlich auch eine kommerzielle
Bezahlversion. (Genauso wie es von Oracle vs. Sun OOo und StarOffice
gibt).
mfG ingo

Autor: Elektronik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So hab das programm mal geladen.

Kommerzielle Nutzung ist vielleicht etwas übertrieben, Das Bild soll
halt auf ne Webseite mit Werbung, wo ich ein paar Euro im Jahr mit
machen will.

Irgendwie ist das Programm ziemlich kompliziert.

Ich raffs grad nicht, wie ich von einem gezeichneten Viereck einen Block
mache.
Und wie ich die Farbe ändere.

Wenn ich es im Vorraus mache gehts, aber wie editiere ich etwas oder
füge es an einen Block ein?

Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du könntest dir auch noch Dia ansehen.
http://projects.gnome.org/dia/

Autor: -Gast_XIV (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eagle kann Ecad, mit Kontaktspiegel und Listen, ist freeware (1
Schaltplanseite) und man lernt PCB cad dazu.

Autor: Elektronik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit Eagle kann man Elektroinstallationspläne zeichen?

Das Dia-Programm hab ich mir mal die Screenshots angesehen, die es auf
der Seite gibt. Scheint ein Programm zum Zeichnen von Netzplänen und
Ablaufplänen zu sein? Auch ganz brauchbar.

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Elektronik.

> Kommerzielle Nutzung ist vielleicht etwas übertrieben, Das Bild soll
> halt auf ne Webseite mit Werbung, wo ich ein paar Euro im Jahr mit
> machen will.

Das IST halt kommerziell.

> Irgendwie ist das Programm ziemlich kompliziert.

Ja. Das sind die aber alle. Weil es ja nicht nur einfach was "malen"
willst, sondern auch noch gewisse Automatismen für die Verwaltung deiner
Anschlüsse machen soll.

Vermutlich soll aber der Schaltplan nicht allzuu kompliziert sein. Sonst
wäre es wohl auch sinnlos, ihn auf eine Webseite zu stellen (alles
andere legst Du ja besser als PDF ab).

In dem Falle wärest Du mit einem "Malprogram" vieleicht besser bedient.
Dann würde ich Dir entweder zu Inkscape oder Gimp raten.

Gerade Inkscape eignet sich sehr gut zuum Schaltplan malen, wenn Du den
CAD-Überhang nicht benötigst.


> Ich raffs grad nicht, wie ich von einem gezeichneten Viereck einen Block
> mache.
> Und wie ich die Farbe ändere.
>
> Wenn ich es im Vorraus mache gehts, aber wie editiere ich etwas oder
> füge es an einen Block ein?

Sorry, aber mit Qcad kenne ich mich nicht aus.


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic

http://www.dl0dg.de

Autor: Elektronik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wirkliches CAD brauche ich nicht.

Ein Schaltplanprogramm mit dem man einfach irgendwelche Schaltzeichen
auf nem Raster einsetzen kann und mit Linien verbinden kann, würde mir
ja schon reichen. Die Linien müssten halt noch einfärbbar sein. und halt
in Farbe+Größe beliebiger Text, und halt noch Spannungs- und
Strompfeile.

Also z.B. ein Raster, wo ein Transistorschaltsymbol beispielsweise 20x20
Rasterpunkte groß ist, was man dann beliebig im Raster ablegen kann.
Macht mal MS Paint auf und geht auf 400% Vergrößerung und Raster
einblenden. So könnte das aussehen, und die einzelnen Bauelemente sind
einfach bitmaps die eingefügt werden.

Um auf das qcad zurückzukommen: Kann man da eigentlich auch eckige
Linienenden einstellen oder geht das nur abgerundet?

Autor: Elektronik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd: Nee besonders kompliziert sind die Schaltpläne nicht.
Ehr relativ simpel. Etwa im Umpfang der oben geposteten Beispiele.
Es ist halt nicht speziell auf Elektronik beschränkt, sondern auch
Elektroinstallation und Schützschaltungen etc.
Ich würde sogar sagen, dass "elektro" sogar mehr überwiegt als
"elektronik"

Die Arbeit, das in Paint zu zeichnen will ich mir nicht machen.
Für reine Elektronikschaltungen kann man Eagle nehmen.
Eventuell könnte man die Elektroinstallationssymbole durch
"Dummybibliotheken" in Eagle rein bekommen.
Halt einfach Bauteile definieren, und dann halt das entsprechende
Symbol.
Der Footprint für das Board und der Rest kann ja einfach ein Dummy sein.

Sofern das wegen der Werbung auf der Seite mit der Free Version erlaubt
ist.

Die Werbung kommt halt über verschiedne Werbenetzwerke, direkte Banner
und Links zu einem Elektrotechnik-Verkäufer.

Autor: Elektronik (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

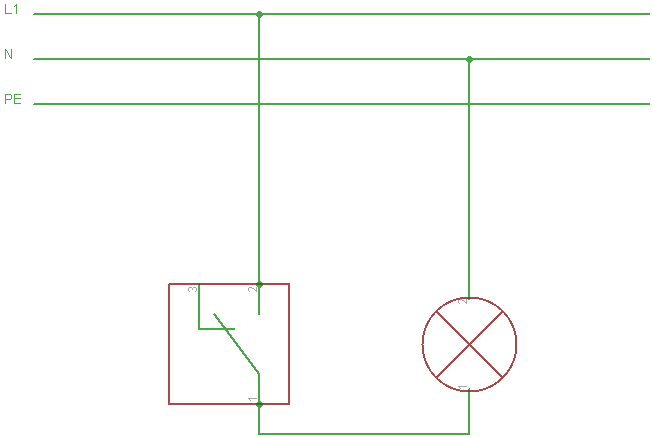

Ich muss sagen, mit Eagle ist es relativ komfortabel machbar. Habs grad
mal getestet

Für die Automatisierungstechnik, also Schützschaltungen, SPS und so, hab
ich ne fertige Bibliothek gefunden.
Elektroinstallation kann man ihm problemlos beibringen.

Hab jetzt mal nen Schalter und ne Lampe und nen Schalter gemacht und
einfach Eagle nur als Zeichenprogramm benutzt.

Darf man die Eagle Free Version eigentlich nehmen, Bilder für
kommerzielle Zwecke zu zeichenen?

Autor: Ingo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine gute deutschsprachige Anleitung für Qcad findest Du hier:
http://www.ribbonsoft.de/qcad/manual_reference/de/
mfG ingo

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt noch eine Openoffice Erweiterung

http://code.google.com/p/freie-schaltzeichen/

Gruss Bernd

Autor: Elektronik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernd.

Die OpenOffice Erweiterung ist genau das was ich gesucht habe. Vielen
Dank für den Tip.

Autor: gerd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektronik schrieb:
> Darf man die Eagle Free Version eigentlich nehmen, Bilder für
> kommerzielle Zwecke zu zeichenen?

Nein. Siehe auch http://cadsoft.de/freeware.htm

Zitat: "Wenn Sie durch die Verwendung der Freeware Version von EAGLE
Light Geld verdienen (oder einsparen), dann müssen Sie eine Lizenz
erwerben."

Im Zweifelsfall anrufen - nachfragen.

- gerd
