Hallo alle zusammen,

weiß jemand wie sich diese Anzeigen nennen? Siehe Bild. Oder hier in dem
Video (siehe die Tankstellenanzeige)
http://video.google.com/videoplay?docid=9029829144...

Vielen Dank für eure Hilfe!
Christian

Autor: Paul Baumann (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
LED-Matrix-Anzeigen würde ich sagen.
MfG Paul

Autor: Max D. (Firma: No RISC, no fun.) (metalfan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
des sin so smart led matrix, gibts glaub ich beim großen c und narürlich
in der bucht...

Autor: Floh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wahrscheinlich die da beim C
"4DIGIT 5X7 ANZEIGE GRUEN"
http://www.conrad.de/ce/de/product/163716/4DIGIT-5...

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vqc10 ?

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe da ein paar Siemens DLR2416, die sehen auch so aus:
http://www.datasheetcatalog.org/datasheet/siemens/...

Autor: Malte (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um diesen Thread mal zu kapern: Kennt jemand ähnliche Anzeigen, die
bezahlbar sind?

- LED, kein LCD
- min 5x7 Pixel oder alphanumerische Mehrsegmnetanzeige
- 1-4 Zeichen pro Modul, möglichst anreihbar
- Möglichst klein, Zeichenhöhe um die 5-8mm, max 10mm
- "Intelligenz" egal, sowas wie integrierten ASCII-Decoder brauchts
nicht, gerne einfach als Matrix

Ich fände sowas ganz schnieke, um Knöpfe mit wechselnden Funktionen zu
"beschriften". Von der Größe her wären die Osram/Siemens-Displays ideal,
aber für 20 EUR/Stück viel zu teuer für meine Zwecke bzw. meinen
Geldbeutel. Leider sind alle Matrixmodule die ich bis jetzt gefunden
habe (z.B. TC 07-11 von Kingbright) für den Einsatzzweck zu groß.

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die vielen schnelle Antworten. Aber wie die Dinger nun richtig
heißen weiß auch keiner? Ich habe übrigends diese Seite gefuden, sehr
interessant:
http://www.decadecounter.com/vta/tubepage.php?item...

Das bei Conrad schaut schon gut aus, doch für meine Zwecke unbezahlbar.

Autor: Ben ■. (bloxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Thorsten S. (whitejack)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...ich habe noch ein paar hdsp2000 hier. 5€ / Stück...

Gruß,
Thorsten

Autor: Thorsten S. (whitejack)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Thorsten S. (whitejack)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...es gibt übrigens tausende unterschiedliche dieser anzeigen...

scd55100 habe ich auch noch hier...

dlo2416 nur gebraucht...

hcms-29xx müsste ich erst gucken...

Gruß,
Thorsten

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal danke für die rege Beteiligung.

Ich brauche die Anzeige in rot oder gelb und möglichst kompat, also um
den eizelnen Buchstaben / Zahl wenig rand und Gehäuse mit möglichst 3
oder höchstens 4 Stellen.

Viele Grüße

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achja ein Detail habe ich noch vergessen. Die Ziffernhöhe darf nicht
größer als 5mm sein. Optimal wären 4mm.

Gruß
Christian

Autor: Thorsten S. (whitejack)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...das ist echt geil, aber Christian schein nicht lesen zu können -
unbegreiflich...

schon nach einigen Hinweisen und dann dem Conrad Posting zur SLG 2016
Dot Matrix 5x7 schreibt er, "wie die Dinger nun richtig heißen, weiß
wohl auch keiner"...

nach weiteren vielen Hinweisen und Tips fragt er nach Parametern von
Displays die gepostet wurden...

Christian - ist alles i.o. bei die? wo liegt jetzt noch das Problem?

Thorsten

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thorsten S. schrieb:
> Christian - ist alles i.o. bei die? wo liegt jetzt noch das Problem?

Kann ich das beurteilen? :D

Anscheinend gibt es dafür keinen Oberbegriff der im allgemeinen
verwendet wird. Der Eine nennt es LED Matrix, der nächste
alpahanumerisches Display, der nächste Subminiature Display usw. usw.
usw.

Was die Parameter angeht.
Ich habe jetzt schon eine Weile gesucht aber keine roten bzw. gelben
Anzeigen mit einer maximalen Ziffernhöhe von 4mm, 3 Digit und einem sehr
kleinem Geäuse das zudem noch bezahlbar ist gefunden.
Oder kann ich wirklich nicht lesen?

Gruß
Christian

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian schrieb:
> aber keine roten bzw. gelben
> Anzeigen mit einer maximalen Ziffernhöhe von 4mm,

Macht auch vllt. wenig Sinn. Auf 4 mm - LCD sinnvoller (und billiger)
als 8 LEDs in der Höhe.

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie wäre es mit selber basteln?
Beliebige LED Dot Matrix  Anzeige und das Licht mit Lichtleiter an die
entsprechende Anzeige leiten. Dann gehts sogar noch kleiner :)

Autor: Torsten K. (ago)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian schrieb:

> Was die Parameter angeht.
> Ich habe jetzt schon eine Weile gesucht aber keine roten bzw. gelben
> Anzeigen mit einer maximalen Ziffernhöhe von 4mm, 3 Digit und einem sehr
> kleinem Geäuse das zudem noch bezahlbar ist gefunden.
> Oder kann ich wirklich nicht lesen?
>
> Gruß
> Christian

na dann nimm OLED display, es "leuchtet" auch. Blau oder grünn, z.b.
ebay 380248006178

Das ganze display is 37x 18mm, sichtbar 28x8mm. Ist dot matix, kannst
also deine "max 4mm Ziffernhöhe" locker damit machen.

Autor: Christian (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

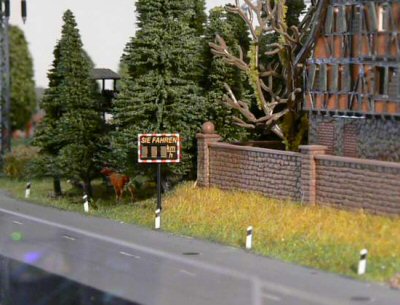

Die Ebay Angeboten sagen mir schon recht gut zu, aber damit ihr besser
versteht was ich vorhabe hier ein paar Bilder.

Es soll eine Geschwindigkeitsmessung für die Modellbahn in der Spur H0
werden.

Autor: Christian (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kurzer Nachtrag, so eine Größe wäre Ideal.

Autor: Philipp Burch (philipp_burch)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

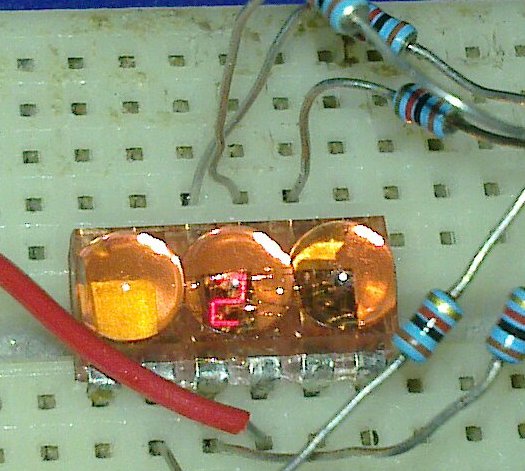

Hallo Christian,

müssen es unbedingt Alphanumerische Anzeigen sein? Einfache
Siebensegmentanzeigen in der Baugrösse eines DIL12-ICs hätte ich noch
(Siehe Anhang). Ich habe die Teile aus einem alten Handzeitmessgerät
ausgebaut und seitdem liegen sie einfach in einer Schublade. Sechs Stück
sind vorhanden. Leider sind nur zwei der drei "Linsen" auch wirklich
belegt, die ganz links ist leer. Ein 54x12mm Filterscheibchen hätte ich
auch noch dazu, damit sind dann auch wirklich nur die Zahlen sichtbar.
Die Ziffernhöhe beträgt geschätzt so 3-4mm.

Schick mir 'ne PN, wenn du Interesse hast.

Gruss,
Philipp

Nachtrag: Die Anzeigen haben gemeinsame Kathoden, der rote Draht ist ein
getarnter Minus ;)

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Phillipp,

vielen Dank für dein Angebot, doch ich muss ablehnen da ich 3 Stellen /
Digit benötige.

Autor: Michael H. (michael_h45)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sehr schönes Vorhaben!

Ich hab hier ein paar HCMS-2975.
Nachdem ich die Teile aus "Schrott" ausgelötet hab, würd ich sie gegen
wenig Geld weitergeben.
Könntest du das Teil brauchen?

Autor: Vorname Nachname (christian1234)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und hier sind es zu viele Stellen :-D.

Gruß
Christian

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian schrieb:
> doch ich muss ablehnen da ich 3 Stellen /
> Digit benötige.
Hm, damit hat sich meins wohl auf erledigt. Schade, von den
vierstelligen hab ich keine.

Nachtrag: und schon wieder zu spät =)

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann wäre das ja auch geeignet. Ev. hat jmd. noch paar in einem
Schächtelchen.

http://cgi.ebay.de/1-x-DDR-LICHTEMITTER-ANZEIGE-VQ...

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die scheinen schön winzig, aber es sind nur noch 5 Stück verfügbar :-(.

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann mal Aufruf starten. Wer kann helfen und hat noch...

Autor: Thorsten S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.alldatasheet.com/datasheet-pdf/pdf/1290...

höhe 3,8mm, dot Matrix, rot, 4 Stellig...!?

Thorsten S.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schau dir mal den preis an...

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Perfekt, doch wo zu bekommen? Und zu welchem Preis?

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist schon genial das Teil, doch das wären mir ein paar zuviele
Überstunden ;-). Wie von dir gesagt... zum träumen...

Autor: nefuas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
miwula !???
wasn dat fuern verein ?!!!
mein gott (otto)

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
