Ich verkaufe hier einen Bausatz für ein selbst erstelltes Eval-Board für
den AT89C51ED2 im PLCC68-Gehäuse. Die Platine hat leider ein paar kleine

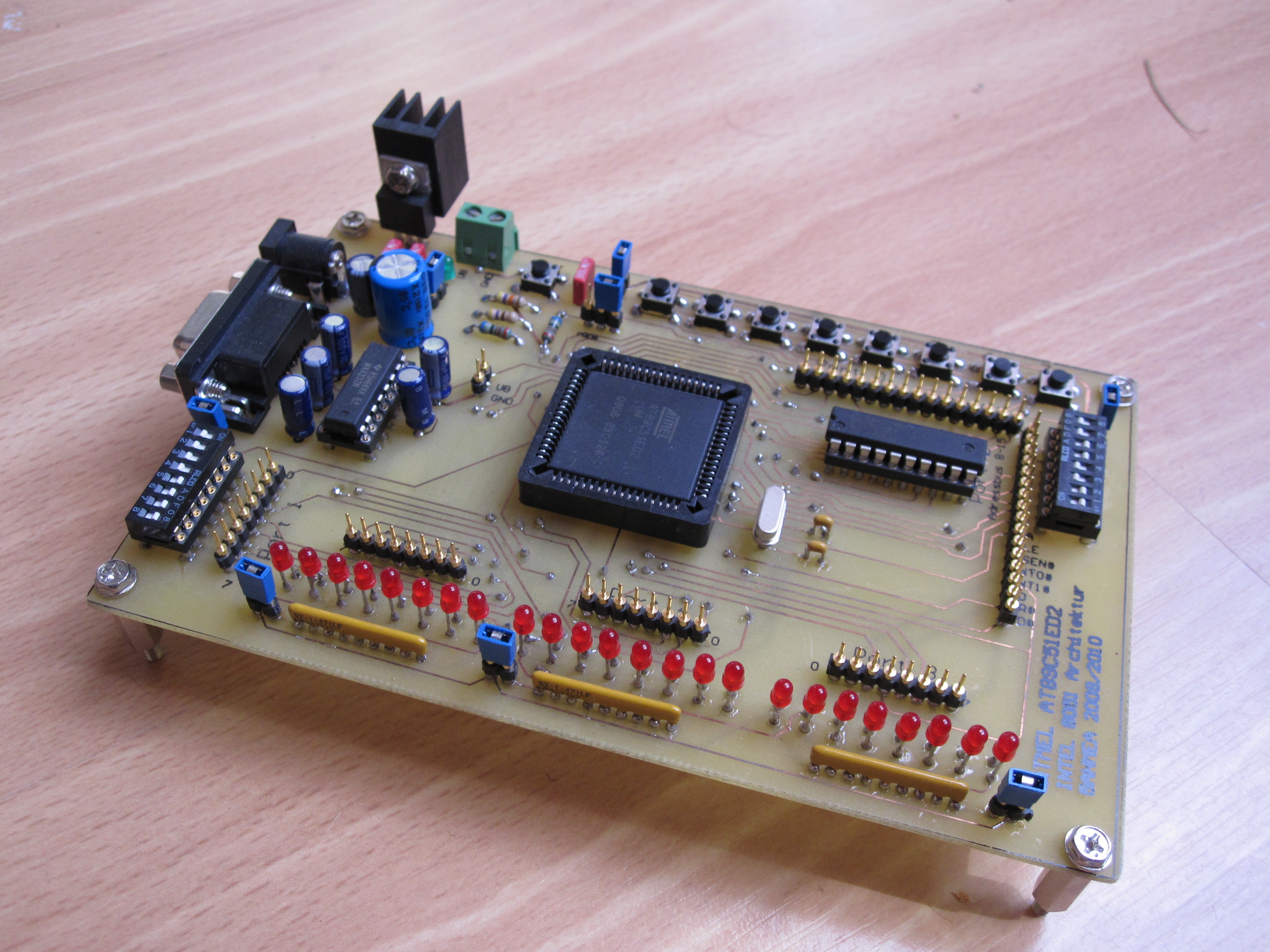

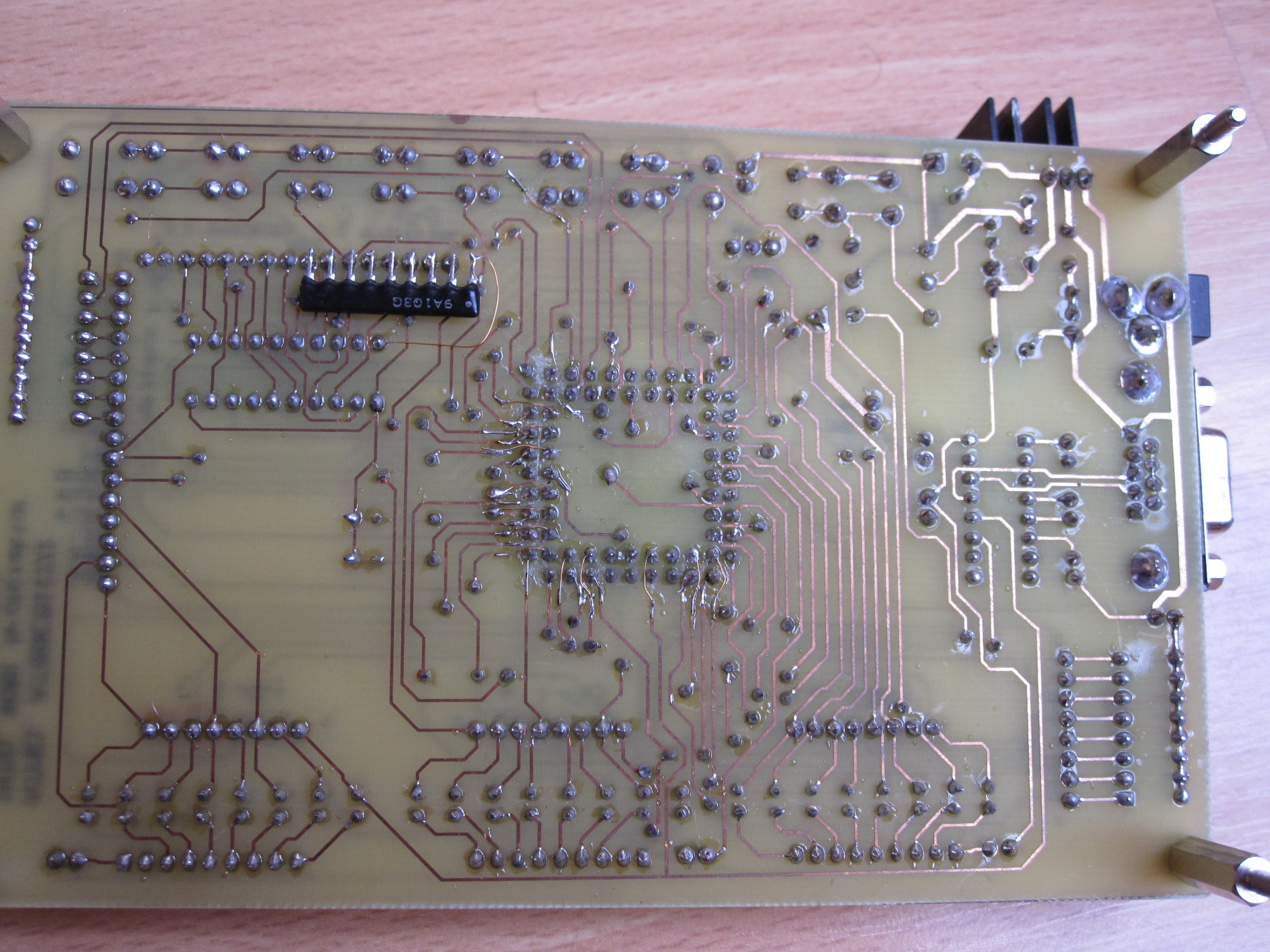

Fehler, die aber leicht auszubessern sind (auf dem 2. Bild zu sehen).
Das Board ist komplett funktionstüchtig. Programmierung erfolgt über die
RS-232 Schnittstelle mittels Atmel FLIP. Die Platine ist nur geätzt, hat
keinen Lötstopplack und auch nicht gebohrt. Auf den Bildern ist meine
fertig aufgebaute Platine zu sehen, der Kühlkörper ist nicht dabei und
auch nicht unbedingt notwendig.

Features:
- AT89C51ED2 im PLCC68 Gehäuse, austauschbar
- sämtliche Ports sind auf Stiftleisten herausgeführt und somit extern
beschaltbar, weiters sind 3 Ports mit low-aktiven LEDs versehen, 2 Ports
mit DIP-Schaltern und an einem Port sind einzelne Eingabetaster.
- Sämtliche auf dem Board vorhabdenen Portbeschaltungen können durch
einen Jumper Portweise deaktiviert werden um den Anschluss externer
Komponenten zu ermöglichen.
- Der Datenbus ist über ein 8-bit-Latch (74HC374) extra herausgeführt.
- Low Dropout Fixspannungsregler LM2940, 1A maximaler Laststrom.
- Für den Anschluss externer Peripherie ist die Betriebsspannung von 5V
auf eine Blockklemme herausgeführt.
- Aufdruck auf der Oberseite, wo die genaue Belegung aller
Steckverbinder und Stiftleisten steht.

Dem Käufer kann ich alle Informationen zur Platine geben, die
Originaldateien sind allerdings mit Protel/Altium erstellt worden. Als
Preis stelle ich mir 30€ vor, dies sind die reinen Bauteilkosten, ich
mach dabei keinen Gewinn. Dazu kommt noch der Versand.

MFG Michael

Autor: Michael H. (ripper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na, hat keiner Interesse?
Ich könnte auch ein ausgebessertes Layout dazugeben, dann kann sich der
Käufer die Platine selber ätzen.

MFG Michael

Autor: Michael H. (ripper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat keiner Interesse an 8051-Mikrocontrollern?

Autor: Michael H. (ripper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal hoch damit...
