Forum: Analoge Elektronik und Schaltungstechnik Bin verwirrt, FET Schaltzeichen


Autor: alex (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

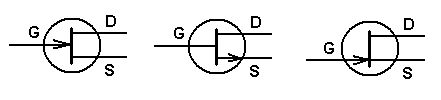

ich bin ein wenig verwirrt. In einem Buch werden drei verschiedene FET
Schaltzeichen benutzt, s. angehängte Datei. Ist das gängige Praxis oder
einfach nur "Tippfehler"?

Danke,
Alex

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  alex (Gast)

>ich bin ein wenig verwirrt. In einem Buch werden drei verschiedene FET
>Schaltzeichen benutzt, s. angehängte Datei. Ist das gängige Praxis oder
>einfach nur "Tippfehler"?

Eher Tippfehler. Das Rechte ist normal, das linke auch noch OK. Die
Mitte ist Unsinn.

MfG
Falk

Autor: Peter R. (pnu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sooo unsinnig ist das mittlere Bild wohl auch nicht, wenn man es als
angezeigte Stromrichtung auffasst. (eben die eines N-Kanal-FET) Nur
bringt es Verwirrung im Vergleich zum normgerechten Schaltbild.

Die Norm nutzt das Pfeilsymbol bei J-FET's als Anzeige, welche
Durchlassrichtung die Gate-Kanal-Sperrschicht hat, so wie links und
rechts (auch in diesem Fall N-Kanal J-FET)

Da ist wohl die Zeichnung eines NPN zum J-FET rüberdiffundiert

Autor: monnemer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
alex schrieb:
> Ist das gängige Praxis oder
> einfach nur "Tippfehler"?

Es gibt symetrische und unsymetrische JFets, evtl. soll das damit
angedeutet werden.

Autor: Wolf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rate, rate...
In der tdv4 Vergleichstabelle von ECA ist das mittlere Schaltzeichen
eine ALTE Darstellungsweise des Sperrschicht-FET N-Kanal.
Im neuen Symbol wird der Pfeil dann richtungsgleich nach links versetzt
ans Gate.

Autor: alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke schön an alle für die Aufklärung!
