Hallo miteinander evtl. kann mir jemand weiterhelfen:

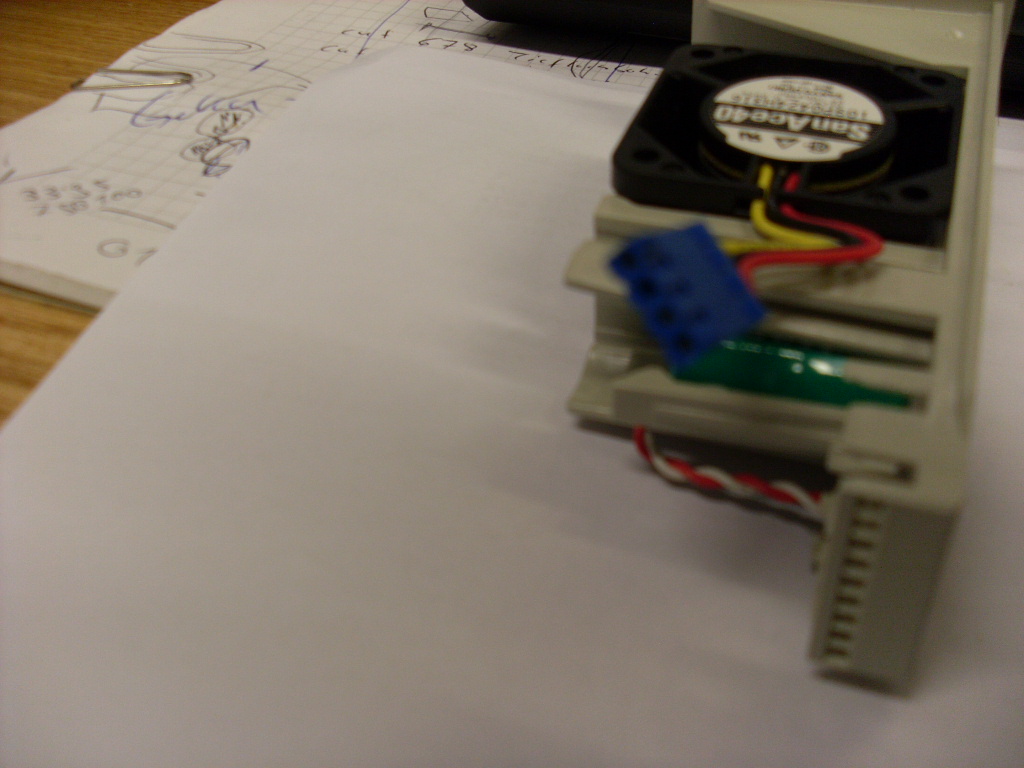

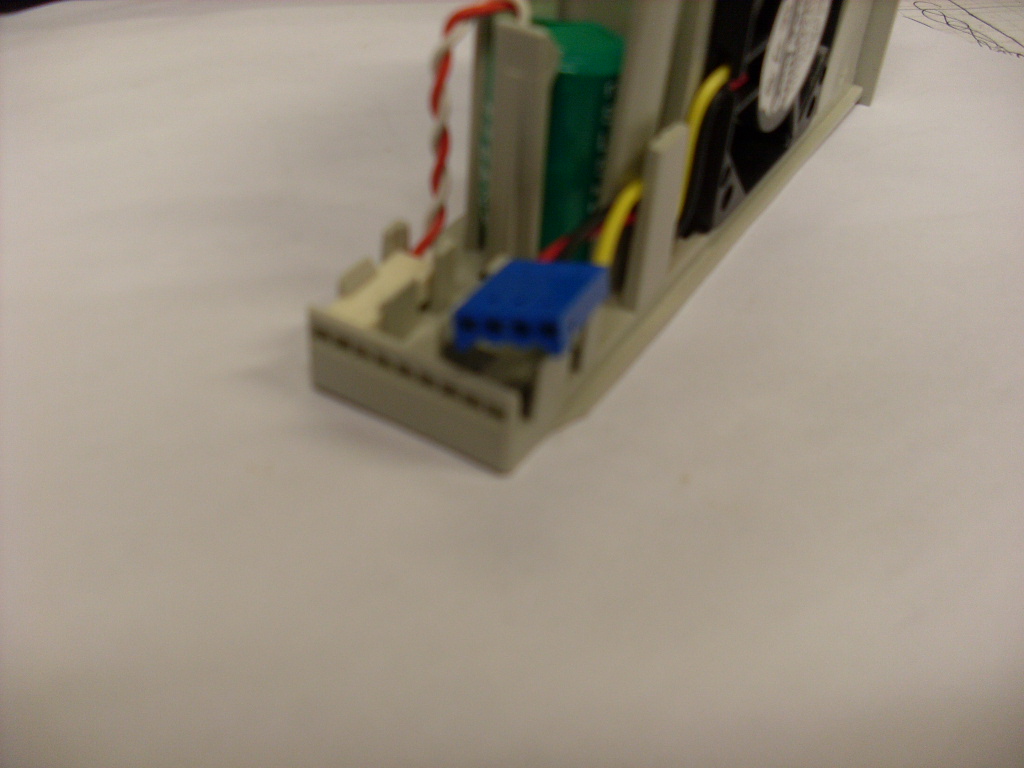

Suche für den im Anhang befindlichen blauen Stecker die genaue
Bezeichnung bzw. auch eine Bezugsadresse.

Besten Dank.

Autor: Antwort (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ziemlich Unscharf. Aber ich würde es für einen Phönix Stecker halten.
Kann man bsw. bei Darisus bestellen
http://darisusgmbh.de/shop/index.php?cat=c928_Plug...

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erst mal Danke.

Problem ist allerdings, dass dieser Stecker max. 1 cm Breite (Anschluss
für 4 Kabel) und 1,4 cm Länge haben darf.
Passt sonst nicht in die Aufnahme.

Autor: Antwort (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also deine Angaben passen mit dem Bild aber nicht zusammen. 1cm Breit
und maximal 1,7cm lang. Rein Optsch würde ich ihn 4mal so lang wie breit
schätzen. Und die breite ist niemals 1cm. Oder wo hast du diese Maße
gemessen? Meinst du mit Breite die Strecke über alle 4 Pole und Länge
die länge der Pole?

Hier mal die Maße der von mir gezeigten Stecker:
http://www.ptr.eu/en/produktuebersicht/anschlusskl...

Autor: Bussard (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schwenke mal die Kristallkugel: es ist nicht der Phoenix-Stecker.

Bitte stelle doch mal ein scharfes Foto(besser mehrere Ansichten) ein,
dazu Außenmaße über alles HxBxT, Rastermaß, Aussehen der Kontakte
(zumindest ob die Seite, die zum Gegenstecker führt, rund, rechteckig
oder quadratisch ist).
DANN kann man schon einen recht guten TIP abgeben.

Wenn du dann noch die (fast) immer vorhandene(n) Nummer(n) vom Gehäuse
abschreibst, kann aus dem TIP eine genaue Angabe werden!

Ansonsten kannst du auch ein Blatt mit etlichen Herstellernamen
beschreiben und den Stecker aus 'nem Meter raufwerfen, Vielleicht trifft
es ja den Richtigen?

Gruß Bussard

Autor: Philipp (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

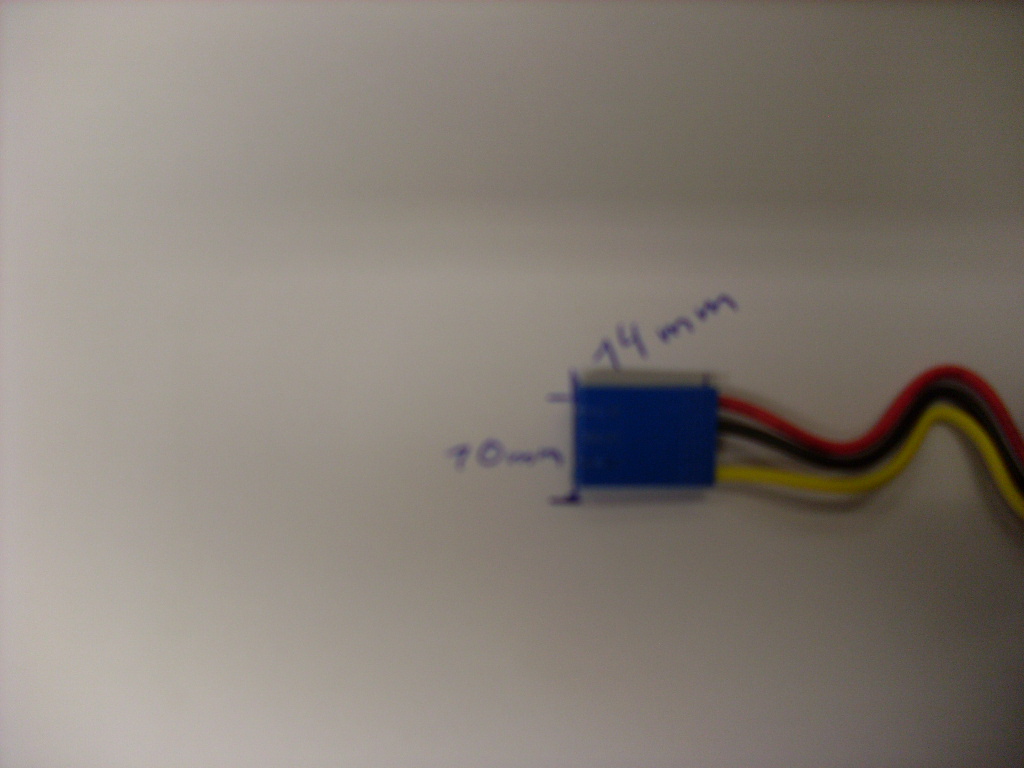

Breite: 10mm
Höhe: 3mm (ausgenommen sind hierbei 2 Erhöhungen auf der
gegenüberliegenden Seite der Kabeleingänge)
Länge: 14mm
__________________

Mehr gibt der Foto leider nicht her...

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nummer ist nicht ableitbar.

Übergang zum Steckplatz ist quadratisch.

Es müssen definitiev 4 Steckplätze sein. Mehr passt nicht rein, weniger
geht auch nicht.

Autor: Guido C. (guidoanalog)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Philipp,

vielleicht ein Stecker der C-Grid III™ oder C-Grid® Familie von Molex.
Allerdings sind diese Stecker ca. 15 mm Lang. Das Rastermaß ist bei
beiden Familien 2,54 mm.

C-Grid III:
http://www.molex.com/pdm_docs/sd/901230104_sd.pdf

C-Grid:
http://www.molex.com/pdm_docs/sd/015388027_sd.pdf

Mit freundlichen Grüßen
Guido

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.netzwelt.de/images/articles/makro_symbo...
Such mal das Symbol auf deiner Kamera... Nennt sich Makro.

Könnte es das sein, was Reichelt als PSK** verkauft?
