Frage: CAPTURE MODE IRQ falling EDGE-TRIGGER

[Holger (Gast)]

Frage: CAPTURE MODE IRQ falling EDGE-TRIGGER
Hallo Forum !
Kann man das auf den AT-MEGA32 portieren.??
Die MCU soll die Arbeit via der 2 IRQs machen.
Wird da auf der 8051 CPU,
bei (PIN-CHANGE-IRQ-“falling“-Edge_Triggerd).
das runnig current Timer-Counter-Reg on the fly
 in das Capture Register kopiert ????

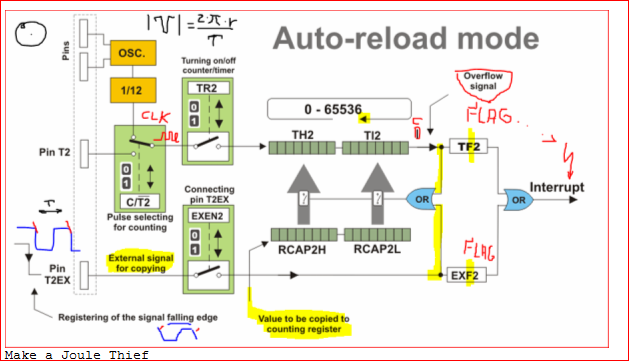

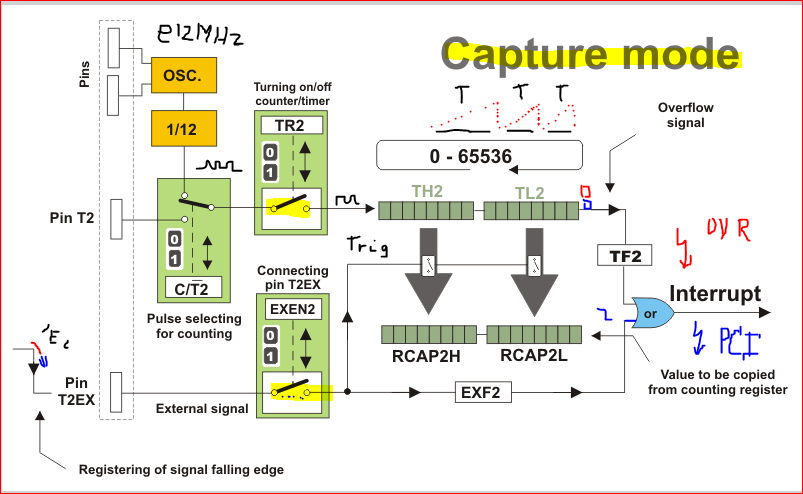

Oder was sagt das Anhang Bild. aus ???

##############################################################
Ich will so einen Digitalen Tacho bauen.
Ich beschäftige mich mit STATE-MACHINES
Nachdem hier ein Thread in eine IRQ Timing Falle getappt ist.
Zeitmessung mit Timer2
******************************************************
Habe ich mir dieses Video angesehen.
Der Aufbau:
http://www.youtube.com/watch?v=ic7t_mYDPWM
Der Code:
http://www.ermicro.com/blog/?p=1461
#####################################################
Im Code sind zwei IF und 1 Case switch Anweisung.
fertig ist der Kern für den Digital-Tacho.
Der Timer Overflow-IRQ wird trickreich benutzt um die
 globale “volatile”  variable g_ rpm_value = 0; zu löschen,
falls keine #Puls(e) ankommen also kein (PIN-CHANGE-IRQ) kommt.
getoggelt in der Case Anweisung wird die
variable pulse_state=1; bzw. pulse_state=0;
#############################################################
CAPTURE MODE
Wie geht das richtig,und zuverlässig .
1) TIMER_OVERFLOW IRQ u.
2) PCI_IRQ = (PIN-CHANGE-IRQ-“falling“-Edge_Triggerd).
Gruss Holger.

[Holger (Gast)]

Warum wird das Capture Reg. da in den Timer-Reg kopiert?
Was ist das für eine trickreiche Verschaltung.

Gruss Holger.
