Forum: Markt [V] 3,5' LCD-Touch-Display's "PT035TN01 V.6"


Autor: AVR-Newbie (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute!
Ich nutze das Portal schon seit Jahren....
Auf meine Fragen von „wie programmiere ich....“ bis „warum tut’s nicht?“
konnte ich fast immer eine antwort auf der Seite finden ;-)
Für diese Seite bin ich den Betreibern auch sehr dankbar!

In der letzten Zeit wollte ich mich mit Touchscreens beschäftigen, da
ich aber sehr geizig bin, konnte ich kein passendes Screen „zum Spielen“
finden :-( ...
Doch dann bin ich an ein Paar „PT035TN01 V.6“ günstig gekommen; sind
zwar gebraucht aber funktionstüchtig.
Ich wäre bereit diese in „4-rer Paketen“ zu 10€ / Paket + Versand (ich
hoffe 2,50€ pro 3,5’ TFT Touchscreen kann sich jeder leisten)
abzutreten, dies wäre aber zu langweilig :-( ...

Deswegen ein Aufruf:
der erste, der drei Kreuze (rot, weiß, blau) mit einem AVR auf den
Display „zaubert“ und das Projekt (mit Schaltplänen & Software) auf
„mikrocontroller.net“ veröffentlicht bekommt ein Päckchen geschenkt
(Versandkosten sollten aber schon übernommen werden).

Ein Datenblatt kann „ergoogelt“, oder direkt unter
„www.beyondinfinite.com/lcd/Library/Innolux/PT035TN01.pdf“ angesehen
werden.

Das Datenblatt bezieht sich nur auf das Display! Da aber bei den
vorhandenen „Einheiten“ um Display + Touch + Hintergrundbeleuchtung
handelt, ist der Anschluss 60-Polig.

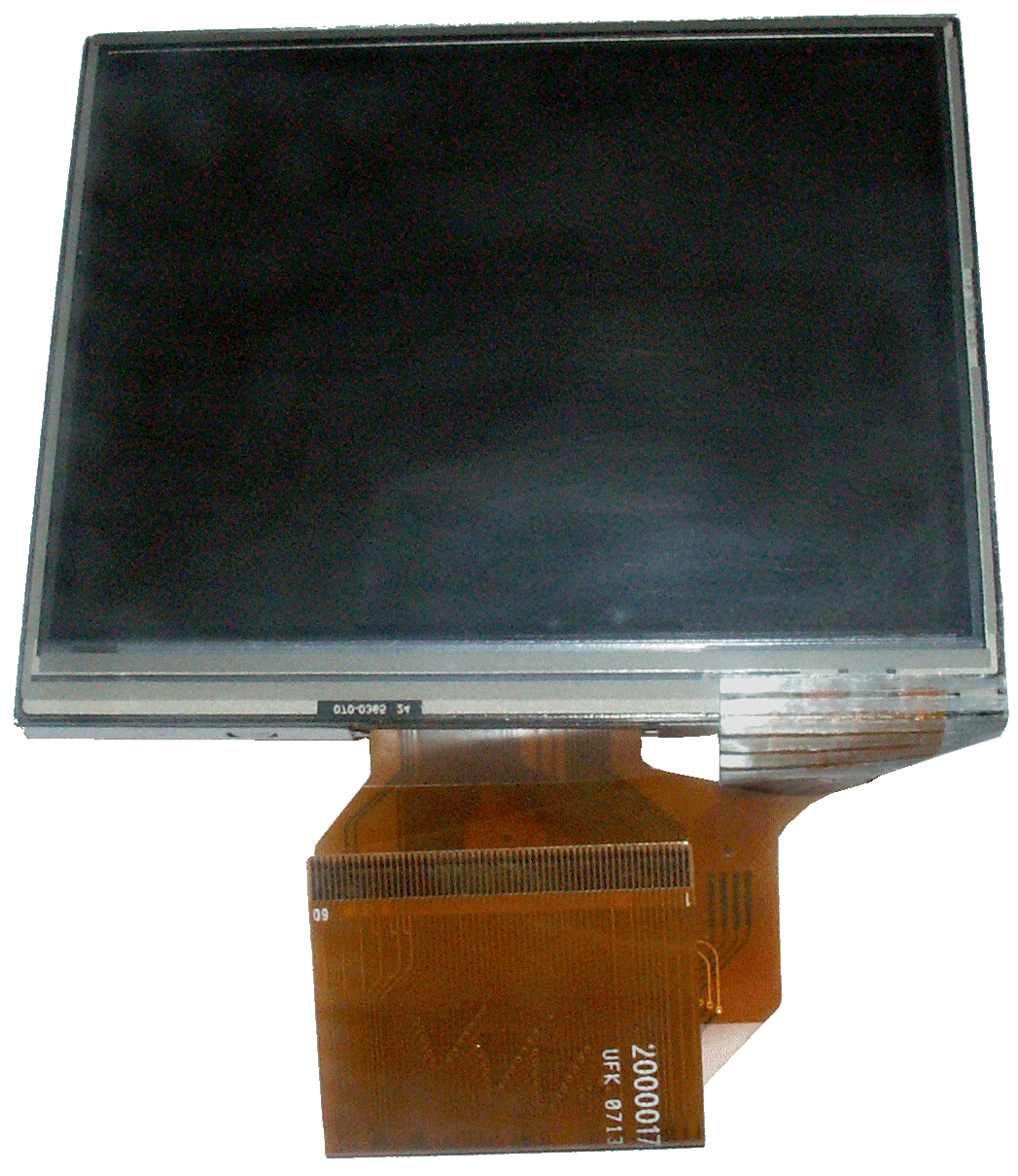

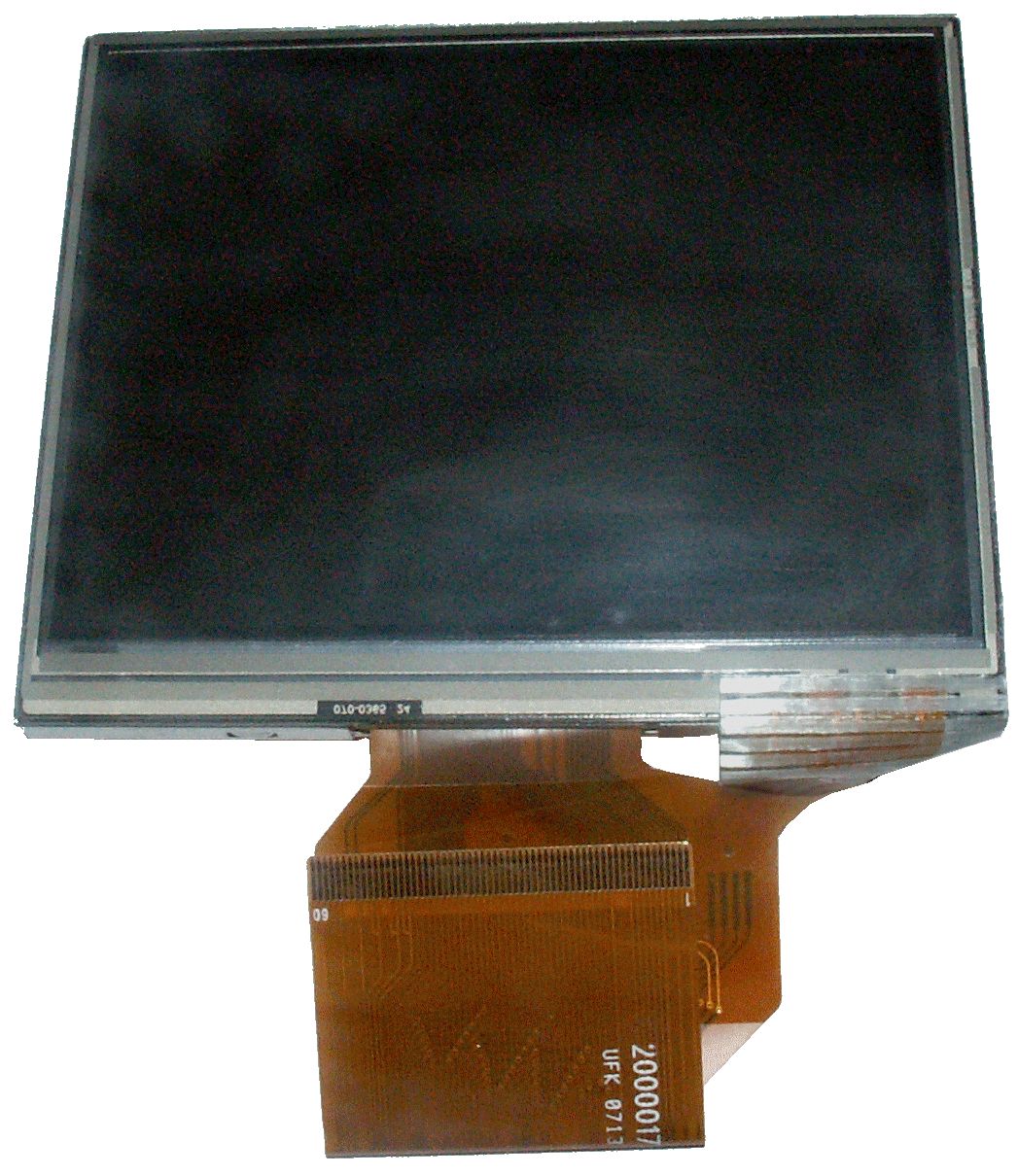

Das erste Display hab ich schon seziert, Bilder und
Pinnbelegung/-Zuordnung werden auf Wunsch folgen....

Bei Interesse bitte unter AVR-newbie@gmx.de melden.

Gruß
  AVR-... (na ja, ihr wisst ja schon ;-) )

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist wohl eher ein Fall für einen ARM. Ein AVR dürfte etwas zu
schwach auf der Brust dazu sein ;)

Autor: pcb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wo könnte man die passenden Stecker bekomme, weisst du nicht zufällig?

Autor: AVR-Newbie (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ HP-Freund:
Mag sein... ;-)
Hauptsache es giebt ein Projekt zum Nachbauen ;-)

pcb schrieb:
> wo könnte man die passenden Stecker bekomme, weisst du nicht zufällig?

leider nicht, zu mindest nicht zu vernunftigen Preisen :-(
Hab schon mal ein Adapter auf Steckleiste gesehen, aber für 18€...

für Vorschläge wäre ich auch sehr dankbar ;-)

Autor: BlackyP (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo AVR-Newbie,

ist denn dein Angebot bzgl. der Display's noch aktuell ?
Ich könnte eins davon gebrauchen.


mfg
BlackyP

Autor: BlackyP (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bzgl. Steckverbinder sollten die evtl. passend sein.
http://at.rs-online.com/web/6702645.html

Autor: BlackyP (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry --> muß 60pol. sein !

Autor: BlackyP (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
AVR-Newbie schrieb im Beitrag #1905352:
> mit einem AVR

Gilt auch AVR32?
Nein, ich habe keinen, war nur mal so eine Idee.

Bzw: Muss der AVR das Display komplett selber ansteuern? Oder darf auch
ein Controller dazwischen sein?

Autor: Helge As. (avr-newbie)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab schon seit Ewigkeiten nicht nach dem Thread geschaut.
Inzwiechen hab mich auch angemeldet ;-) => kann "E-Mail
Benachrichtigung" einschalten...


Christian H. schrieb:
> Gilt auch AVR32?
>
...
>
> Bzw: Muss der AVR das Display komplett selber ansteuern? Oder darf auch
>
> ein Controller dazwischen sein?

Alles ist "erlaubt" ;-)
AVR32, ARM, ein µController als "Treiber"...

@ BlackyP:
Danke für die Infos, hab mir schon welche von RS bestellt.
Gerade habe ich eine Adapterplatine geätzt und gelötet;
Schöncheits-Wettbewerb werde ich damit nicht gewinnen, aber
funktionieren tut sie ;-)

Gruß
    AVR-Newbie

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
AVR-Newbie schrieb im Beitrag #1905352:
> Ich wäre bereit diese in „4-rer Paketen“ zu 10€ / Paket + Versand (ich
> hoffe 2,50€ pro 3,5’ TFT Touchscreen kann sich jeder leisten)
> abzutreten, dies wäre aber zu langweilig :-( ...

Was soll das denn nun genau bedeuten?
Verkaufst Du nun welche, oder kann man die nur gewinnen?

Wenn Du sie verkaufst, wäre ich bereits, ein Paket abzunehmen ;-)
Dann kann ich auch damit experimentieren. Müsste mir natürlich erstmal
die passenden Slots besorgen.

Autor: Thomas R. (tinman) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
meine addy bekommst du per PN*

Board : DM-EDU-SSK-BF533
http://www.eastdima.com/product.asp?classid=13&proid=52

TFT : PT035TN01
TFT ansteuerung software: siehe anhang



* war nur spass, habe selber einige TFTs hier und kein bedarf für
weitere. Aus der init kannst du aber lesen wie der angesteuert werden
kann.

Autor: Thomas R. (tinman) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hier noch schaltplan (den 40->60pin adapter "dazudenken")

Autor: Helge As. (avr-newbie)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian H. schrieb:
> Was soll das denn nun genau bedeuten?
>
> Verkaufst Du nun welche, oder kann man die nur gewinnen?

Ich verkaufe sehr gerne, bin auch bereit welche zu verschenken...
wie gesagt: "Nachbau Projeckt" her => Gewinn einsacken...

@Christian H.:
  Schicke mit ein PN (AVR-newbie@gmx.de) => wir kommen klar :-)

@ Thomas R.:
danke; werde mich morgen damit auseinandersetzen...

Gruß
    Helge.
