Hallo Forum,

hätte da ein kleines Problem was mir kopfzerbrechen bereitet...

Ich habe zwei Stromverläufe als .Dat-Datei vorliegen.

Aus diesen müsste ich eine bestimmte Fläche berechnen...

Im Anhang habe ich ein Beispielbild wo ich die zu berechnende Fläche
eingezeichnet hab

Könntet ihr mir bei der Lösung etwas behilflich sein? Bin leider noch
nicht so versiert im Umgang mit Labview.
Ich benutze Labview 8.5 falls das von Interesse sein sollte.

Vielen Dank schonmal im Vorraus

Lg Michael

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von jedem Signal das Tntegral bilden und die Werte sutrahieren.

Kannst einmal die Messwerte hochladen?

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sry hab ich grad nich da...

reicht dir wenn ich dir paar eckwerte gebe? oder würdest du was
probieren wollen?

Lg

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eckwerte Ja.

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die lienare Funktion hat nen anstieg von 200A/s

die andere Funktion hat nen senkrechten anstieg bis ca. 1,5 A und fällt
ähnlich wie oben ab... der zeitunterschied vom einschaltpeak bis
diagrammende sind ca. 100ms

Aber könntest du mir mir noch paar infos geben wie ich die daten in
labview einlesen und verarbeiten muss? mire würde es eh reichen wenn ich
die funktionen nur im diagramm sehe... und mir dann letzen endes nur die
LAdungsmenge angezeigt wird was sich durch die flächenberechnung
ergibt...

Lg Michael

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einfach numerisch integrieren. Gehe von x = 0 bis x = Schnittpunkt. Bei
jedem x: Für alle Punkte in Y-Richtung, die zwischen den beiden Linien
liegen DeltaY (Höhe eines Punktes) addieren und mit DeltaX (Breite eines
Punktes) multiplizieren.
Dann mit dem nächsten X weiter machen.

Danach hast du die Anzahl Punkte innerhalb der Fläche.

Autor: Max (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

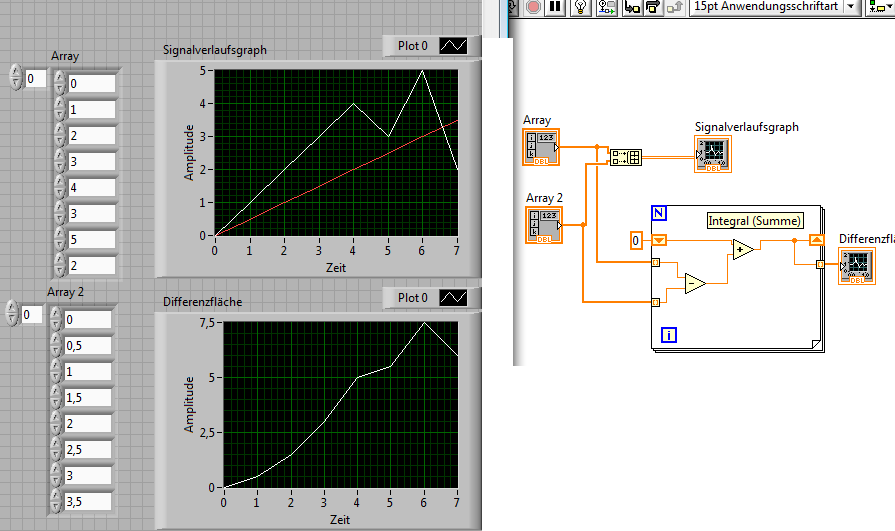

Woher kommen die Daten? Messkarte oder Oszi?

Ist die erst Kurve immer uber der zweiten Kurve?

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für eure Hilfe

Die Daten kommen aus ner Messkarte und werden im Asci-format abgelegt,
also tabstopp getrennt

Die Kurve mit dem Peak ist immer über der anderen...

Du hast bei deinem vi jetzt die eine Kurve von der anderen abgezogen...
kann ich labview jetzt noch sagen wie ich das die entstanden fläche
ausrechnen kann?

Das dann halt ne konkrete Zahl raus kommt... also Q=....As

Lg

Autor: Max (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

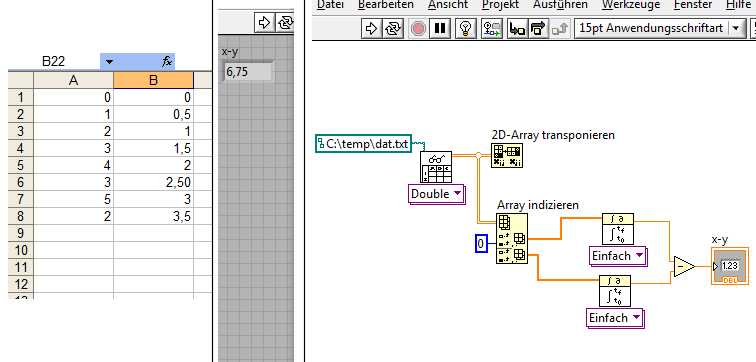

Auf eine Zahl (=Fläche) reduziert.

Die Daten sind in C:\temp abzuspeichern.

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, vielen Dank

Werd ich mir morgen gleich nochmal zu gemüte führen...

Eine Frage hab ich noch

Muss ich die lineare Funktion mit in die selbe Datei einbinden das die
Berechnung korrekt ausgeführt wird?

Lg

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich verstehe nicht, was Du unter  "lineare Funktion" verstehst?

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich meine die von dir im ersten vi gezeichnete rote linie

weil ich möchte ja nur die fläche berechnet haben die du oben im zweiten
diagramm anzeigen lassen hast... oder stehen die beiden vi´s irgendwie
im zusammenhang?

weil im unteren vi lese ich ja meine Messwerte ein, welche dann ja im
weiteren verlauf verarbeitet werden. Ich kann nur leider gerade nicht
die Berücksichtigung dieser roten linie erkennen

Oder ich übersehe was :)

Lg

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es genügt nur das zweite Programm mit LanVIEW aufzurufen.

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok ich melde mich wenns probleme geben sollte :)

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Funktion "transponieren" benötigt man tatsächlich nicht.

Autor: MichiR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was macht die denn eigentlich? :)

Autor: Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Funktion (transponieren) vertauscht Zeilen und Spalten.
